Как определить фазу и ноль без приборов: определяем где фаза где ноль по проводам и с индикаторной отверткой

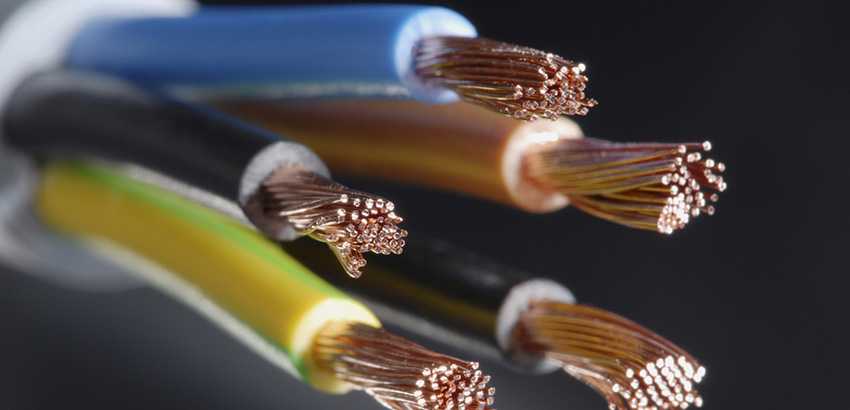

Цвет проводов фазы и ноль

Многие молодые электрики смеются над разноцветными проводами. Но проходит время, и они с уважением признают, что такого рода маркировка помогает в нужный момент отличить фазу от ноля и заземления. Если мастер неправильно подсоединил провода по цветам, это может спровоцировать удар током и короткое замыкание. Именно с целью безопасности людей и помещений, проводам подобрана своеобразная цветовая гамма.

Согласно правилам эксплуатации установок, заземление окрашивается в жёлто-зелёный цвет. Стоит учитывать, что каждый производитель может нанести полосы жёлто-зелёного цвета в различном направлении. А бывает и такое, что заземление попадается одного цвета либо жёлтого, либо зелёного.

Опытные рабочие знают, что в электросетях ноль имеет синий цвет в некоторых случаях он может быть голубой. Ноль является нейтральным рабочим контактом.

Электрику найти фазу помогает её индивидуальный цвет. Конечно, вариантов её расцветки довольно много, но все же производителями чаще используются: коричневый, чёрный или белый.

Зная расцветки всех проводов, найти ноль и фазу не составит большого труда. Но все равно в вопросах, касающихся электричества, лучше обратиться к специалисту.

https://youtube.com/watch?v=YdFGYOrTtK8

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Электролампа

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен

Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

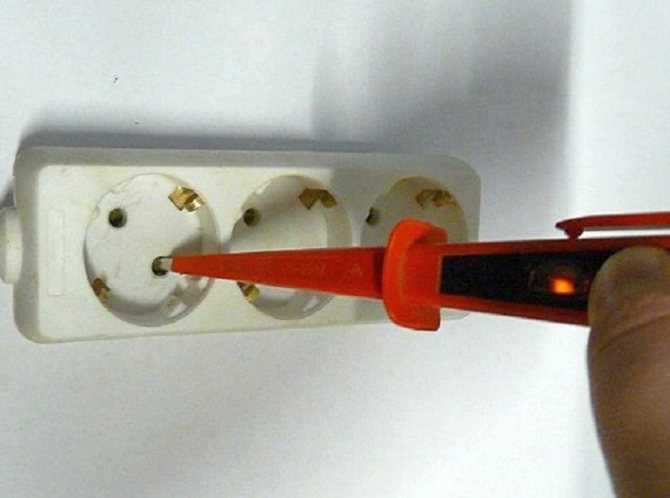

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

Пример исправной индикаторной отвертки

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

  1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
  2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
  3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).

Отвертка с изолированным жалом

В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей. Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

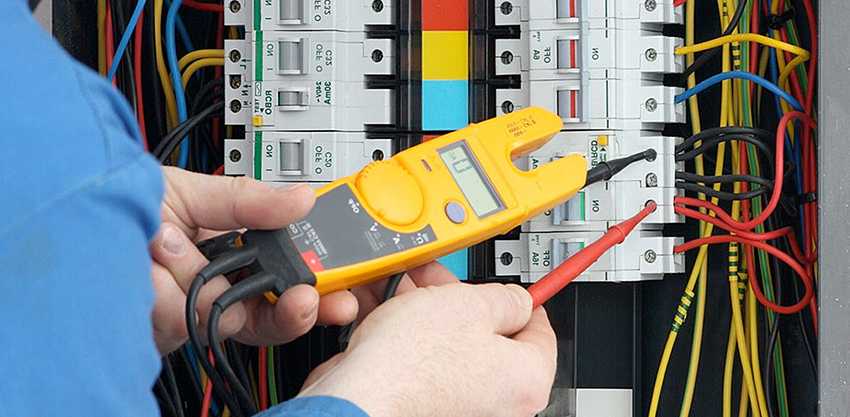

Мультиметр

В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.

Пример мультиметра

Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.

Как измеряется сопротивление петли фаза ноль

Измерение характеристик петли зависит от выбранной методики и прибора. Выделяют три основных способа:

  • Короткое замыкание. Прибор подключается к рабочей цепи в наиболее отдаленной точке от вводного щита. Для получения нужных показателей устройство производит короткое замыкание и замеряет ток КЗ, время срабатывания автоматов. На основе данных автоматически рассчитываются параметры.
  • Падение напряжения. Для подобного способа необходимо отключить нагрузку сети и подключить эталонное сопротивление. Испытание проводят с помощью прибора, который обрабатывает полученные результаты. Метод считается одним из наиболее безопасных.
  • Метод амперметра-вольтметра. Достаточно сложный вариант, который проводят при снятом напряжении, а также используют понижающий трансформатор. Замыкая фазный провод на электроустановку, измеряют параметры и делают расчеты характеристик по формулам.

Watch this video on YouTube

Методика измерения

Наиболее простой методикой считается падение напряжения в сети. Для этого в линию электропитания подключают нагрузку и замеряют необходимые параметры. Это простой и безопасный способ, не требующий специальных навыков, Измерение можно проводить:

  • между одной из фаз и нулевым проводом;
  • между фазой и проводом РЕ;
  • между фазой и защитным заземлением.

После подключения прибора он начинает измерять сопротивление. Требуемый прямой параметр или косвенные результаты отобразятся на экране. Их необходимо сохранить для последующего анализа. Стоит учитывать, что измерительные устройства приведут к срабатыванию УЗО, поэтому перед испытаниями необходимо их зашунтировать.

Анализ результатов измерения и выводы

Полученные параметры используют для анализа характеристик сети, а также ее профилактики. На основе результатов принимают решения о модернизации линии электропередачи или продолжении эксплуатации. Из основных возможностей выделяют следующие:

  1. Определение безопасности работы сети и надежности защитных устройств. Проверяется техническая исправность проводки и возможность дальнейшей эксплуатации без вмешательств.
  2. Поиск проблемных зон для модернизации линии электроснабжения помещения.
  3. Определение мер модернизации сети для надежной работы автоматических выключателей и других защитных устройств.

Если показатели находятся в пределах нормы и ток КЗ не превышает показатели отсечки автоматов, дополнительные меры не требуются. В противном случае необходимо искать проблемные места и устранять их, чтобы обеспечить работоспособность выключателей.

Форма протокола измерения

Последним этапом в измерении сопротивления петли фаза-ноль является занесение показаний в протокол. Это необходимо для того, чтобы сохранить результаты и использовать их для сравнения в будущем. В протокол вписывается информация о дате проверки, полученный результат, используемый прибор, тип расцепителя, его диапазон измерения и класс точности.

В конце составленной формы подводят итоги испытания. Если он удовлетворительный, то в заключении указывается возможность дальнейшей эксплуатации сети без принятия дополнительных мер, а если нет — список необходимых действий для улучшения показателя.

В заключение необходимо подчеркнуть важность измерений сопротивления петли. Своевременный поиск проблемных участков линий электропитания позволяет принимать профилактические меры

Это не только обезопасит работу с электроприборами, но и увеличит срок эксплуатации сети.

Разновидности и функции отверток

Чисто внешне рассматриваемый прибор выглядит как самая простенькая отвертка. Разница будет видна в ручке. В рассматриваемой версии данного инструмента в корпусе ручки имеется резистор, соединенный с жалом, выполненным из металла. Именно оно и будет выступать проводником.

Наличие сопротивляющейся части позволяет сократить токовую силу до максимума, что дает возможность применять подобную отвертку максимально безопасно. В каркас устройства еще и встроен световой диод либо лампочка на основе неона, что подсоединяются к пятачку внешнего типа на пластине контакта, что расположена с внешней стороны прибора. Получается, что электричество идет по щупу и в дальнейшем по резистору, снижается до такого уровня, чтобы его показатель был максимально безопасным для осуществления работ. Именно это и является главным аспектом использования индикаторной отвертки.

Если говорить о категориях подобных отверток, то новейшие модели, представленные на рынке, могут найти напряжение в жиле даже через глиняный, побелочный или штукатурный слой, что будет крайне удобно, ведь избавит от необходимости разбивать часть стены, чтобы добраться непосредственно до провода.

Вообще, алгоритм действия подобных инструментов в большинстве случаев одинаков. Хотя существуют различия, возникающие в зависимости от категорий, моделей и наявных функций, которые есть у той или иной модели с индикаторной функцией. Бывает так, что по своему функционалу такая отвертка индикаторного типа может заменить целый ряд довольного дорогостоящего оборудования. Например, есть решения на батарейках, что позволяют проверить целостность проводов, даже когда они обесточены, и ток по ним не идет.

Подобные варианты дадут следующие данные о цепи, что проверяется:

  • присутствие звукового сигнала позволит понять, есть ли в цепи напряжение либо оно отсутствует;
  • цифровое табло показывает величину напряжения, что обычно отображается в вольтах;
  • использование рассматриваемой отвертки дает возможность проверить цепь постоянного и переменного тока в бытовой электротехнике;
  • установить сетевую полярность;
  • прозвонка электрической цепи звуковой либо световой индикацией.

Вообще, существуют две категории отверток такого типа.

С неоновой лампой. Этот вариант является распространенным и его устройство описано выше. Преимуществом такого решения будет дешевизна и простота. А недостатком является малый диапазон напряжения, с котором можно работать. Как правило, речь идет о диапазоне от 90 до 380 вольт. Да и фазный провод определить в указанном случае можно исключительно при непосредственном электроконтакте.

Благодаря наличию резистора ограничения щуп подключается к контакту с разными полярностями у диодного мостовыпрямителя. А второй контакт выводится на индикаторную рукоять, чтобы можно было прикоснуться пальцем. Малый постоянный, который возник, уходит на накопительный конденсатор. После этого активируется транзистор лавинного типа, который активирован по инверсной схеме. В финале всего этого светодиод получает пульсирующий ток. Такая отвертка может осуществить определение фазы даже при напряжении от 45 вольт. А если подключить не щуп, а маленькую антенну, то можно легко найти электрополе переменного типа.

Если говорить об области применения, то при помощи подобных отверток можно выполнять следующие типы работ:

  • проверка к розеточному или выключательному контакту подключается проводник фазы;
  • если розетка на удлинителе не функционирует, то можно осуществить проверку всех гнезд с применением пробника;
  • осуществить проверку, куда именно подведена фаза на патроне: на основной контакт или на резьбу;
  • узнать, есть ли напряжение в определенном электрическом приборе;
  • проверить, насколько исправен заземлительный проводник.

Виды индикаторных отверток

В нынешнее время в продаже существует серия измерительных устройств:

Виды индикаторных отверток

Индикаторная отвертка без батареек

Данный вид используется только для установления «фазы». Такой прибор принадлежит к самому простому виду и использование его не требует больших навыков и умений. Устройство его состоит в том, что электрический ток, проходящий сквозь жало инструмента, замыкается на человеке, удерживающем инструмент за металлический контакт.

К достоинствам такой модели относят невысокую себестоимость, незамысловатость механизма, долговечность работоспособности, отсутствие надобности периодической замены элементов питания.

К минусам относятся такие недостатки как, невозможность распознавания обрывания провода, замеры напряжения в токоведущей сети, обладающей напряжением более 60 вольт, а также незначительная степень подсветки.

Индикаторная отвертка с батарейками

Такой тип находит «фазу», а также применяется для проверки обесточенного кабеля на предмет целостности электрической линии. Внешне инструмент данной модели напоминает вышеописанную отвертку. В корпусе механизма имеются батарейки, позволяющие включить световой индикатор при проведении процесса проверки на наличие обрыва.

Универсальная индикаторная отвертка

Универсальная индикаторная отвертка

Тип отверток помогает выявить наличие «фазы». Данный метод может быть произведен как при помощи присоединения, так без него. Отличие этой отвертки от предыдущих моделей в том, что есть возможность проверить электросеть с напряжением от 60-1000В для переменного тока, и от 1,5-9В для постоянного.

Кроме этого исследование можно производить на линии, находящейся под напряжением. При проведении монтажа электрических сетей данный инструмент способен отыскать изолированные провода, находящиеся как на поверхности стен, так и вмонтированные в них.

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Самые доступные и распространенные способы

Наиболее простой способ, который позволяет точно определить фазный и нулевой провод, выполняется индикаторной отверткой. Ее можно купить или собрать самостоятельно. Схема такого устройства несложная, она представлена на рисунке ниже.


Схема детектора напряжения

Обозначения на схеме:

  • А – контактная пластина;
  • B – жало детектора;
  • R1 – сопротивление с номиналом от 1,5 до 2МОм, мощностью от 0,5Вт;
  • HG1 – любой тип неоновой лампы.

Видео инструкция: определение фазы и ноля индикаторной отверткой

Компактные размеры используемых деталей позволяют собрать устройство в корпусе шариковой ручки. Промышленные образцы напоминают внешним видом небольшую отвертку.


Детектор фазы промышленного изготовления

Определение подключения провода к фазе или нулю фазы ( в двухпроводной электроцепи) производится по ниже описанному пошаговому алгоритму:

  1. проводка обесточивается;
  2. с проводов, подлежащих тестированию, снимается защитный слой изоляции (одного сантиметра будет достаточно);
  3. включаем электричество, поскольку определить ноль, если фаза отключена, не получится;
  4. жалом пробника поочередно проверяются два провода, прикасаясь при этом к контактной пластине индикатора, как это показано на фото;
  5. если неоновая лампочка засветиться, тестируемая жила является – фазой электрической цепи.


Как необходимо держать детектор при определении фазы

В розетке индикатор напряжения срабатывает на два контакта

Ситуация, когда пробник определяет две фазы в розетке и не видит ноль, может озадачить начинающего электрика. Дело еще более запутается, если замерить разность потенциалов мультиметром или тестером. Они покажут что напряжение отсутствует. Это характерные признаки обрыва ноля.

Заметим, что при внешних признаках отсутствия напряжения в электропроводке (по показаниям мультиметра) можно получить довольно ощутимый удар током. Именно поэтому нельзя пренебрегать пробником напряжения.

Для решения этой проблемы достаточно устранить обрыв нулевого провода, если вы не знаете как это сделать, лучше перепоручите эту работу профессиональным электрикам.

Определение фазы и нуля мультиметром

Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит определить токонесущие провода в сети. Обязательным условием для его использования является предварительная зачистка проводов.

На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главным правилом при использовании мультиметра является запрет на одновременное касание фазного провода и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Поиск распределительной коробки

Вспомнив, что у меня в квартире освещение устроено так же, я принялся искать коробку, в которую идет провод от выключателя ванной.

Откуда берется фаза на лампочке в данном случае? правильно, напрямую из коробки, в которую приходят и “нулевые” провода от выключателя. Но сначала её надо найти.

Любой электрик скажет, где должна находиться коробка – над выключателем. Но опытный электрик не будет столь уверен в ответе. Похоже, я становлюсь опытным…

Начал искать в очевидном месте. Индикатор скрытой проводки не помогал – там же шел провод до розетки. Раздолбал всю стену. Хотя громко сказано – под слоем штукатурки было что-то похожее на песочек. Чувствовал себя археологом, только кисточки не хватало.

Коробки нет. Провода уходят в потолочную плиту. Стена зря разломана. Хозяева в шоке.

Как отличить друг от друга фазу и ноль?

Для того чтобы отличить «фазу» от других проводов можно воспользоваться таким инструментом, как индикаторная отвёртка.

Если дотронуться до металлической части провода, жалом этой отвёртки при этом, придерживая противоположный торец указательным пальцем то индикатор, будет светиться при наличии фазного провода. Также можно определить «фазу» с помощью мультиметра.

Для этого необходимо включить прибор в режим измерения переменного тока.

Выставить максимально возможное напряжение на приборе. Минусовой щуп необходимо подсоединить к какому-нибудь заземлённому предмету, например, к радиатору отопления, а другой попеременно подключать к проводникам.

Когда прибор покажет напряжение, которое примерно равно 220 В. то проводник, к которому вы подключились и есть фазный провод.

Как определить «фазу» и «ноль» без измерительных приборов.

Для того чтобы обнаружить фазу можно использовать проверенный временем, очень простой и недорогой способ.

С помощью обыкновенного патрона с лампой накаливания несложно определить пару «ноль» — «фаза». Нужно взять патрон и два провода, которые отходят от него попеременно подсоединять к проводам с предполагаемыми фазным и нулевым проводами.

Когда же лампочка загорится это будет означать что один из подключённых проводов является фазным. Теперь останется узнать какой именно. Очень просто это сделать если в электрической сети включена система УЗО. В этом случае если подключить патрон с лампой одним концом к третьему проводу, который является в данном случае заземлением, а другой попеременно к другим проводникам.

В момент, когда произойдёт автоматическое отключение электричества, будет означать то, что второй провод, к которому вы подсоединили щуп мультиметра, является «фазой». Соответственно третий проводник будет «ноль».

Если нет УЗО то после определения пары «фаза» — «ноль», один провод следует подключить к заземлению, а второй будет слегка искрить при соприкосновении с «фазой».

Заблуждения, которые могут возникнуть при определения фазного провода.

Это не совсем заблуждения, просто, если следовать этому способу определения фазы можно неправильно сделать вывод о том, где именно она находится.

Способ определения фазы по цвету провода

Если рабочие, которые занимались монтажом проводки сделали всё правильно то фазный провод должен быть чёрного или коричневого цвета.

Но полностью полагаться на такой способ определения фазы нельзя, т. к. не исключено, что при подключении, провода просто перепутали. И вместо фазного провода чёрного цвета там будет «земля» или «ноль».

В заключении стоит отметить, что заниматься самостоятельными электромонтажными работами стоит только в том случае если вы очень хорошо разбираетесь в том, что делаете, в противном случае стоит обратиться к специалистам, которые выполнят работы по монтажу проводки, качественно и в срок.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

  • Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
  • На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
  • Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами

Пользоваться проводкой нужно с большой осторожностью

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

  1. Красный – фаза.
  2. Синий – нулевой провод.
  3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.
