Установка откатных ворот требует точного расчета и базовых навыков работы с металлом. Обычно процесс занимает от 7 до 14 дней, включая время полного застывания бетонного основания. Стоимость материалов для стандартного проема начинается от 30 000 рублей. Чтобы понять, как сделать откатные ворота своими руками, нужно детально изучить чертежи и технологию монтажа. Правильный подход гарантирует плавный ход створки и долговечность всей конструкции.
Подготовка к началу работ
Сложность проекта оценивается как средняя или высокая. Вам обязательно понадобятся навыки электросварки и опыт бетонирования. Я рекомендую планировать монтаж на период с мая по сентябрь, чтобы избежать проблем с замерзанием бетона. В зимнее время потребуется дорогостоящий прогрев фундамента или специальные противоморозные добавки. Общее время активных работ составит около 40-60 часов.

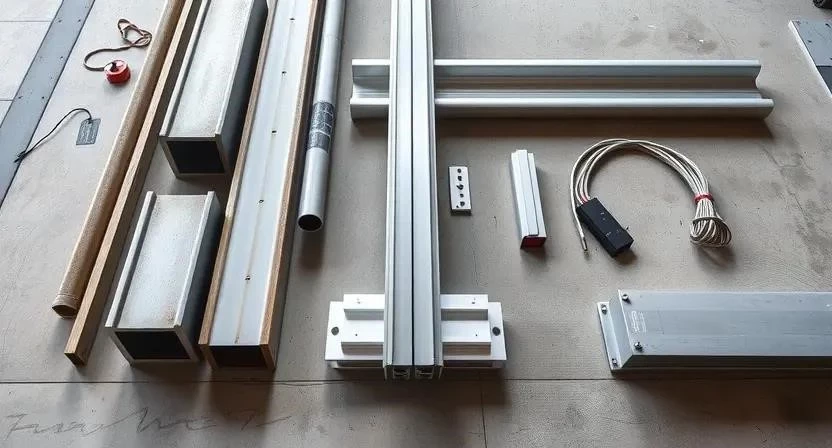

Подбор необходимых материалов
Для сборки стандартных ворот с проемом 4 метра потребуется качественный металлопрокат и специализированная фурнитура. Основную нагрузку несет направляющая балка, которая должна быть рассчитана на вес полотна. Покупать комплектующие лучше в специализированных магазинах ворот, чтобы все элементы были совместимы по размеру.
- Направляющая балка (длина = проем + 1.5-2 проема) — основа движения.
- Профильная труба 60х40 мм (стенка 2-3 мм) — для основного каркаса.
- Профильная труба 20х20 мм — для внутренних перемычек (ребер жесткости).
- Роликовые опоры (комплект из 2 штук) — обеспечивают плавный ход.
- Верхние ловители (пара) — фиксируют створку в закрытом положении.
- Бетон марки М250 или М300 — для заливки фундамента.
- Арматура диаметром 10-12 мм — для усиления бетонного основания.
- Антикоррозийный грунт и эмаль по металлу — для защиты от ржавчины.
| Материал | Количество (на 4м проем) | Расход/Ед. | Средняя цена | |
|---|---|---|---|---|
| Балка направляющая | 6 метров | 1 шт. | 8 000 руб. | 8 000 руб. |
| Труба 60х40х2 | 12 метров | пог. м | 250 руб. | 3 000 руб. |
| Труба 20х20х2 | 10 метров | пог. м | 120 руб. | 1 200 руб. |
| Бетон М300 | 0.8 м3 | м3 | 5 000 руб. | 4 000 руб. |
| Комплект роликов | 1 набор | компл. | 4 500 руб. | 4 500 руб. |
Инструментарий для сборки
Качественный инструмент сокращает время работы в два раза. Сварочный инвертор сейчас доступен каждому, он компактнее старых трансформаторов и дает стабильную дугу. УШМ (болгарка) понадобится и для резки, и для зачистки швов. Если нет своей бетономешалки, её проще арендовать на сутки или заказать готовый бетон с доставкой миксером.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Сварочный инвертор | Сварка каркаса и столбов | Обязательно | 6 000 руб. |
| УШМ (Болгарка) | Резка металла, зачистка | Обязательно | 4 000 руб. |
| Лазерный уровень | Выравнивание опор и балки | Желательно | 3 000 руб. |
| Перфоратор | Сверление отверстий в бетоне | Желательно | 5 000 руб. |
| Рулетка и угольник | Разметка и проверка углов | Обязательно | 1 000 руб. |
Организация рабочего пространства
Сначала нужно полностью очистить территорию от растительности, камней и строительного мусора. Я размечаю проем с помощью колышков и строительного шнура, чтобы точно видеть границы будущих ворот. Прилегающие зоны, где будет стоять оборудование, застилаю плотным картоном или пленкой. Весь вынесенный мусор складирую в одном месте для последующего вывоза.
Подготовка основания и грунта
Выемка грунта под фундамент производится на глубину промерзания почвы в вашем регионе (обычно 1.2-1.5 метра). Площадку под роликовые опоры выравниваю и засыпаю песчано-гравийной подушкой толщиной 10-15 см с обязательной трамбовкой. Это предотвратит «гуляние» ворот весной. Перед заливкой бетона я еще раз проверяю геометрию по уровню, так как любой перекос в 1 см приведет к заклиниванию створки.
Технология монтажа по шагам
Работа выполняется строго последовательно. Для безопасности используйте сварочную маску, перчатки и респиратор при покраске. Помните про электробезопасность: проверяйте целостность кабелей сварочного аппарата.
- Замер и чертеж (2 часа). Определяю точную ширину проема и длину балки.
- Сварка каркаса (6 часов). Собираю прямоугольник из трубы 60х40, добавляю диагональные распорки.
- Крепление балки (3 часа). Привариваю направляющую к каркасу согласно чертежу.
- Заливка фундамента (5 часов). Укладываю арматурный каркас и заливаю бетон под ролики.

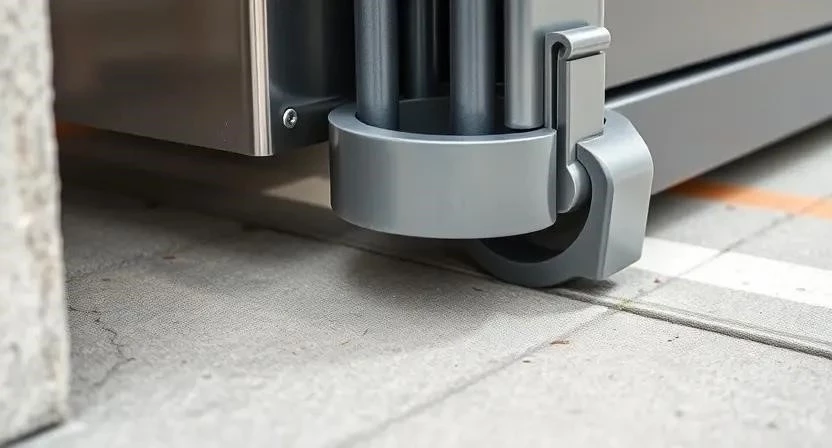

- Установка роликов (2 часа). Монтирую опоры на застывший бетон, выравнивая их по горизонту.
- Монтаж столбов (4 часа). Устанавливаю приемный и опорный столбы, фиксирую их бетоном.
- Навеска ворот (3 часа). Надеваю створку на ролики, проверяю плавность хода.
- Установка ловителей (2 часа). Монтирую верхний ловитель и ограничитель в конце пути.
- Обшивка полотна (8 часов). Креплю профнастил или дерево с помощью саморезов или сварки.
- Покраска (6 часов). Обезжириваю металл, наношу грунт и два слоя краски.
- Монтаж автоматики (4 часа). Устанавливаю привод, зубчатую рейку и настраиваю датчики.
- Финальная проверка (1 час). Регулирую зазоры и проверяю работу замка.
Я однажды ошибся с длиной балки, заказав её ровно в размер проема, и в итоге пришлось докупать новую, так как «хвост» балки должен быть в два раза длиннее пролета для баланса на роликах. При сварке каркаса я заметил, что металл ведет от перегрева, поэтому варил короткими прихватками по всему периметру, и только потом обваривал швы полностью.
Технические нюансы и требования
Бетон набирает полную прочность за 28 дней, но приступать к монтажу ворот можно через 7-10 дней. Температура при заливке должна быть выше +5°C. Покраску провожу только при влажности воздуха не более 80%, иначе краска может отслоиться через год. Использую только совместимые марки стали, чтобы избежать электрохимической коррозии в местах сварки.
Разбор типичных ошибок
Самая частая проблема — неправильный расчет длины направляющей балки, из-за чего ворота не доходят до конца или падают. Перекос роликов даже на пару миллиметров заставляет створку двигаться рывками. Недостаточное армирование фундамента приводит к его трещинам под весом тяжелых ворот. Плохие сварные швы с порами быстро начинают ржаветь изнутри.
Я решил ставить автоматику с ручным разблокировщиком, так как при отключении электричества ворота становятся бесполезной стеной, которую невозможно открыть без ключа.
Расчет затрат и экономия
Самостоятельное изготовление позволяет существенно сэкономить на оплате услуг монтажной бригады. Основные расходы приходятся на металл и автоматику.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Металл и расходники | 12 000 | 12 000 | 0 |
| Комплект фурнитуры | 10 000 | 10 000 | 0 |
| Бетон и арматура | 5 000 | 5 000 | 0 |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| Автоматика (средняя) | 15 000 | 15 000 | 0 |
| ИТОГО | 42 000 | 67 000 | 25 000 |
| Этап работы | Время | Особенность |
|---|---|---|
| Подготовка и замеры | 1 день | Точность до 2 мм |
| Сварка каркаса | 2 дня | Соблюдение диагоналей |
| Фундамент | 1 день + отдых | Глубина промерзания |
| Монтаж и настройка | 2 дня | Регулировка зазоров |
| Покраска и отделка | 2 дня | Обезжиривание |
Эксплуатация и уход
Раз в сезон я обязательно смазываю ролики литолом или специальной силиконовой смазкой. Это убирает лишний шум и продлевает срок службы подшипников. Проверяю зазоры между створкой и землей весной, так как почву может немного «поднять». Лакокрасочное покрытие обновляю локально в местах сколов, чтобы ржавчина не пошла дальше.
Сравнение с другими вариантами
В отличие от распашных ворот, откатные экономят место во дворе, так как открываются вдоль забора. Существует несколько вариантов обшивки полотна:
- Профнастил — самый бюджетный и быстрый вариант.
- Деревянный штакетник — выглядит эстетично, но требует ежегодной покраски.
- Кованые элементы — максимально надежно и красиво, но очень тяжело.
- Сэндвич-панели — обеспечивают шумоизоляцию и современный вид.
- Жалюзи — позволяют продувать территорию, снижая парусность.
- Стеклопакеты в алюминиевом профиле — премиальный вариант для офисов.
- Комбинированный вариант (металл + дерево) — баланс стиля и прочности.
Ответы на частые вопросы
Какой бетон использовать для фундамента?
Оптимально использовать марку М250 или М300. Это обеспечит необходимую прочность, чтобы ролики не просели под весом ворот.
Можно ли устанавливать ворота зимой?
Можно, но только с использованием ПМД (противоморозных добавок) в бетон и прогревом опалубки электродом или теплопушками.
Какая труба лучше для каркаса?
Я рекомендую профильную трубу 60х40 мм с толщиной стенки не менее 2 мм. Она обладает отличным соотношением веса и жесткости.
Как выбрать привод для автоматики?
Выбирайте привод с запасом по мощности. Если ворота весят 300 кг, берите мотор, рассчитанный на 500-600 кг, чтобы он не работал на пределе.
Нужно ли заземлять металлические ворота?
Да, особенно если устанавливается автоматика. Это обезопасит от удара током при возникновении утечки.
Что делать, если ворота начали двигаться с трудом?
Первым делом проверьте ролики на наличие грязи и камней, затем смажьте их. Если не помогло — проверьте уровень балки.
Какая краска лучше для ворот?
Лучше всего использовать трехкомпонентные молотковые эмали. Они создают прочный слой и скрывают мелкие неровности сварки.
