Монтаж электросети в гараже начинается с точного расчета нагрузки на линию и определения точек потребления энергии. Обычно такие работы занимают от одного до трех выходных дней, а стоимость материалов для среднего бокса составляет от 5 до 15 тысяч рублей. Чтобы розетки и выключатели в гараже: как правильно спланировать и установить, нужно учитывать специфику помещения: повышенную влажность, запыленность и возможные перепады температур. Грамотный подход исключает короткие замыкания и обеспечивает удобный доступ к питанию в любой точке мастерской.
Особенности подготовки к электромонтажу
Прежде чем покупать кабель, я всегда оцениваю, какое оборудование будет работать одновременно. Сварочный аппарат, компрессор и мощный обогреватель создают серьезную нагрузку, поэтому сечение провода должно быть с запасом. Важно иметь базовые навыки работы с электрикой, чтобы не допустить фатальных ошибок в щитке. Я рекомендую планировать монтаж на сухой период, когда стены не отдают лишнюю влагу, а температура в помещении не падает ниже +5 градусов.

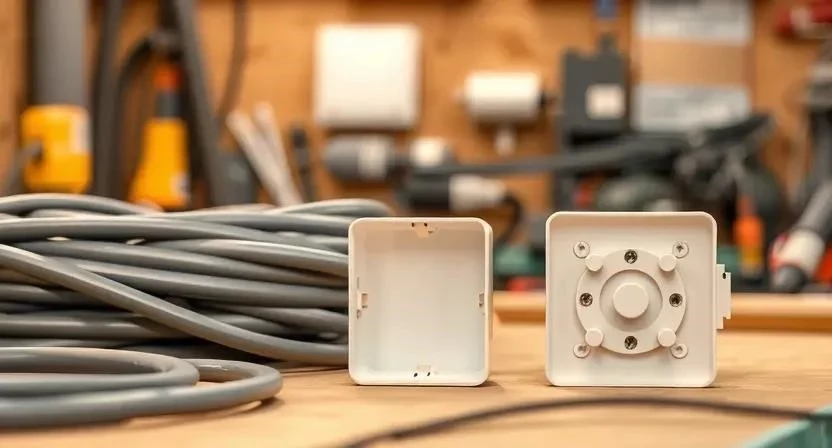

Перечень необходимых материалов
Для надежной работы сети я выбираю только проверенные компоненты. Основной упор делаю на пожаробезопасность и защиту от влаги. Вот что потребуется для полноценного оснащения:
- Кабель ВВГнг (сечение 2.5 мм² для розеток, 1.5 мм² для света)
- Подрозетники для бетонных или кирпичных стен
- Розетки с классом защиты IP44 и выше
- Выключатели влагозащищенного исполнения
- Гофрированная труба (ПВХ или ПНД)
- Монтажные коробки распределительные
- Дюбель-хомуты для фиксации гофры
- Изолента качественная и клеммники Wago
Расход материалов зависит от площади, но для стандартного гаража расчет выглядит примерно так:
| Наименование | Количество (примерно) | Расход/Ед. | Примерная цена |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 30-50 м | пог. м | 80-120 руб. |
| Кабель ВВГнг 3х1.5 | 20-30 м | пог. м | 60-90 руб. |
| Гофра 20 мм | 50 м | пог. м | 15-25 руб. |
| Розетки IP44 | 5-8 шт. | шт. | 250-500 руб. |
| Подрозетники | 5-8 шт. | шт. | 40-70 руб. |

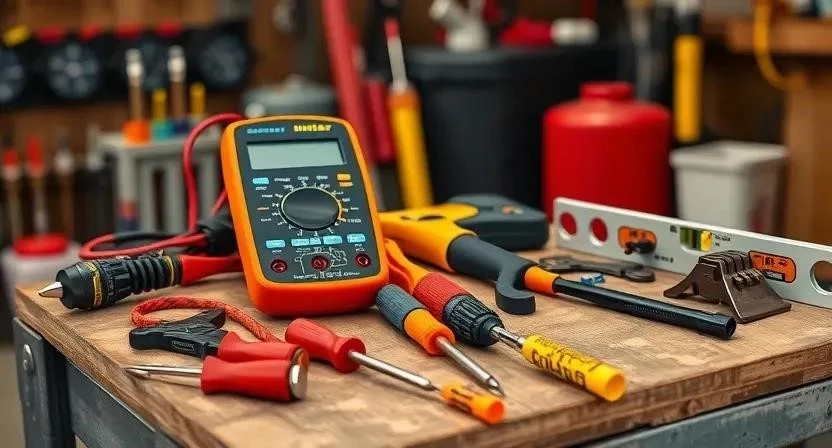

Инструментарий для работы
Без правильного набора инструментов работа превратится в мучение. Я использую только проверенный ручной и электроинструмент, чтобы монтаж прошел быстро и чисто.
- Перфоратор — для бурения отверстий под подрозетники и штробления
- Набор отверток (крестовая и плоская) — для зажима контактов
- Стриппер — позволяет быстро и аккуратно зачищать изоляцию
- Уровень — чтобы розетки не висели криво
- Мультиметр — для проверки напряжения и прозвонки цепи
- Рулетка — для точной разметки трасс
- Бокорезы — для обрезки кабеля и пластиковых стяжек
Организация пространства в помещении
Сначала я полностью расчищаю стены от старого хлама, полок и инструментов. Пол застилаю плотной пленкой или картоном, чтобы бетонная крошка от перфоратора не въелась в покрытие. На этом этапе я рисую на стене примерные трассы прокладки кабеля, стараясь избегать пересечений с водопроводными трубами или вентиляцией.
Работа с поверхностью стен
Очистка стен от пыли и грязи обязательна, иначе разметка будет неточной, а гофра будет плохо прилегать. Я отмечаю карандашом центры будущих розеток и выключателей, учитывая габариты верстака и шкафов. Особое внимание уделяю проверке стен на наличие скрытых коммуникаций с помощью металлоискателя, чтобы случайно не пробить старую трубу или кабель.
Пошаговый процесс установки
Монтаж электрики требует строгого соблюдения последовательности. Я всегда следую этому алгоритму, чтобы ничего не забыть.
- Составление схемы. Рисую план, где указываю все точки питания и освещения. (30 мин)
- Разметка. Отмечаю места под подрозетники и трассы гофры. (40 мин)
- Бурение. Сверлю отверстия под коробки, аккуратно удаляя лишний бетон. (2-3 часа)
- Прокладка кабеля. Затягиваю ВВГнг в гофру и тяну от щитка к точкам. (3-4 часа)
- Фиксация. Креплю гофру к стенам с помощью дюбель-хомутов каждые 50 см. (1.5 часа)
- Сборка соединений. Соединяю провода в распределительных коробках. (2 часа)
- Зачистка. Снимаю внешнюю изоляцию и зачищаю жилы на 10-12 мм. (1 час)
- Подключение розеток. Зажимаю фазу, ноль и заземление в клеммах. (1.5 часа)
- Монтаж выключателей. Подключаю клавиши к линии освещения. (1 час)
- Установка рамок. Закрепляю декоративные панели для защиты краев. (30 мин)
- Проверка. С помощью мультиметра проверяю отсутствие короткого замыкания. (30 мин)
- Тестирование. Включаю нагрузку и замеряю напряжение в каждой розетке. (30 мин)
Однажды я решил сэкономить время и не использовать уровень при установке розеток. В итоге, когда поставил вдоль стены длинный стеллаж, одна из розеток оказалась перекошена так, что вилка входила с трудом. Теперь я всегда проверяю горизонт даже в гараже.
| Этап | Время | Нюанс |
|---|---|---|
| Разметка и бурение | 4 часа | Использовать пылесос для сбора крошки |
| Прокладка кабеля | 5 часов | Оставлять запас провода 15 см в коробке |
| Подключение | 3 часа | Тщательно затягивать винтовые зажимы |
| Тестирование | 1 час | Проверка под нагрузкой (чайник или обогреватель) |
Технические нюансы и нормы

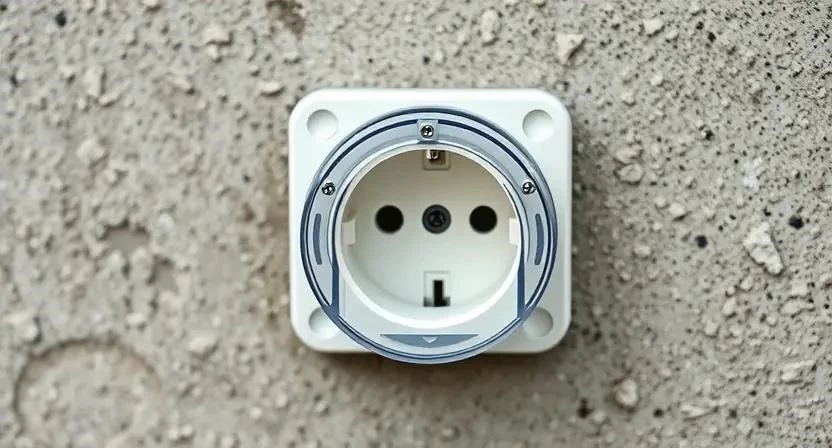

В гараже критически важна степень защиты IP. Я ставлю только IP44 и выше — такие устройства защищены от брызг воды и попадания мелкого мусора. Влажность в неотапливаемом боксе может приводить к конденсату, поэтому все соединения должны быть герметичны. Сечение кабеля 2.5 мм² позволяет выдерживать ток до 25А, что достаточно для большинства гаражных инструментов. Я строго следую ПУЭ, разделяя силовые линии и линии освещения разными автоматами.
| Класс IP | Защита | Применимость в гараже |
|---|---|---|
| IP20 | Только от пальцев | Не рекомендуется |
| IP44 | Брызги, мелкие объекты | Оптимально для сухих зон |
| IP54 | Пыль, сильные брызги | Для зон у ворот и мойки |
| IP65 | Пыленепроницаемость, струи воды | Для очень сырых помещений |
Типичные ошибки новичков
Часто люди пытаются сэкономить и используют тонкий провод (1.5 мм²) для силовых розеток. Я сам так сделал в своем первом гараже десять лет назад, и в итоге изоляция начала плавиться при работе с мощным сварочником. Еще одна грубая ошибка — отсутствие заземления. Без него металлический корпус станка может ударить током. Также не рекомендую ставить розетки слишком низко (ниже 30 см от пола), так как при уборке или подтоплении их легко залить водой. Отсутствие УЗО в гараже — это огромный риск для жизни.
Финансовый расчет монтажа
Стоимость реализации проекта зависит от того, будете ли вы работать самостоятельно или наймете мастера. Основные затраты уходят на качественный кабель и защитную автоматику.
- Закупка кабеля и гофры (основная статья расходов).
- Покупка розеток и выключателей с высоким IP.
- Приобретение автоматических выключателей и УЗО.
- Расходные материалы (дюбели, саморезы, изолента).
- Оплата работы электрика (если нанимаете).
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 7 000 руб. | 7 000 руб. | 0 руб. |
| Работа | 0 руб. | 5 000 — 10 000 руб. | 5 000 — 10 000 руб. |
| Инструмент (аренда/покупка) | 2 000 руб. | 0 руб. | — 2 000 руб. |
| 9 000 руб. | 12 000 — 17 000 руб. | 3 000 — 8 000 руб. |
Эксплуатация и уход
После завершения работ сеть требует минимального, но регулярного внимания. Раз в год я проверяю затяжку винтовых контактов в розетках и щитке, так как от вибраций и перепадов температур они могут ослабнуть. Розетки в гараже быстро забиваются пылью и металлической стружкой, поэтому их нужно аккуратно продувать компрессором. Также стоит раз в сезон осматривать изоляцию кабелей в местах прохода через стены на предмет повреждений или следов грызунов.
Альтернативные способы монтажа
Если стены из очень твердого бетона и штробить их невозможно, я использую открытый монтаж в кабель-каналах. Это быстрее и проще в обслуживании. Для временных рабочих зон отлично подходят переносные блоки розеток, которые можно перемещать по гаражу. Я пробовал ставить беспроводные выключатели для управления светом, но в бетонном боксе сигнал часто пропадал, поэтому вернулся к классическим проводным клавишам.
Ответы на частые вопросы
Какое сечение провода выбрать для розеток в гараже?
Оптимально использовать ВВГнг 3х2.5 мм². Это обеспечит запас мощности для большинства инструментов.
Можно ли использовать обычные домашние розетки?
Не советую. Домашние розетки (IP20) не защищены от пыли и влаги, что в гараже приведет к их быстрому окислению и выходу из строя.
Где лучше расположить выключатель: внутри или снаружи?
Я рекомендую ставить один выключатель снаружи у ворот, а второй — внутри помещения для удобства управления светом.
Нужно ли ставить УЗО в гараже?
Обязательно. УЗО сработает при утечке тока, что спасет вас от удара током при работе с инструментом в сыром помещении.
Какая высота установки розеток считается оптимальной?
Для рабочих зон — 80-110 см от пола (над верстаком), для общих зон — не ниже 30 см.
Как защитить проводку от грызунов?
Используйте гофру из ПНД или даже металлорукав в местах, где мыши могут добраться до кабеля.
Что делать, если в гараже сырые стены?
Используйте только внешнюю прокладку в кабель-каналах и розетки с классом защиты IP65.
Сколько розеток в среднем нужно на 20 кв.м?
По моему опыту, достаточно 6-8 точек: 3-4 у верстака, 2 у ворот и пара дополнительных в углах.
