Монтаж откатных ворот требует точного расчета геометрии и навыков работы с металлом. Стоимость материалов для стандартного проема составляет от 30 до 60 тысяч рублей. Весь процесс от заливки фундамента до покраски занимает около 14-20 дней. Сделать откатные ворота своими руками можно, если иметь базовый опыт сварки. Правильный подход гарантирует плавный ход створки и долгий срок службы конструкции.
Подготовка к началу работ
Сложность проекта оценивается как средняя или высокая. Вам обязательно понадобятся навыки работы с электросваркой и понимание основ бетонирования. Я всегда проверяю уровень подготовки своих инструментов перед стартом, чтобы не прерывать процесс. Оптимальное время для монтажа фундамента — с мая по октябрь, когда почва стабильна, а температура воздуха позволяет бетону застывать равномерно. Зимние работы потребуют использования противоморозных добавок и прогрева опалубки.

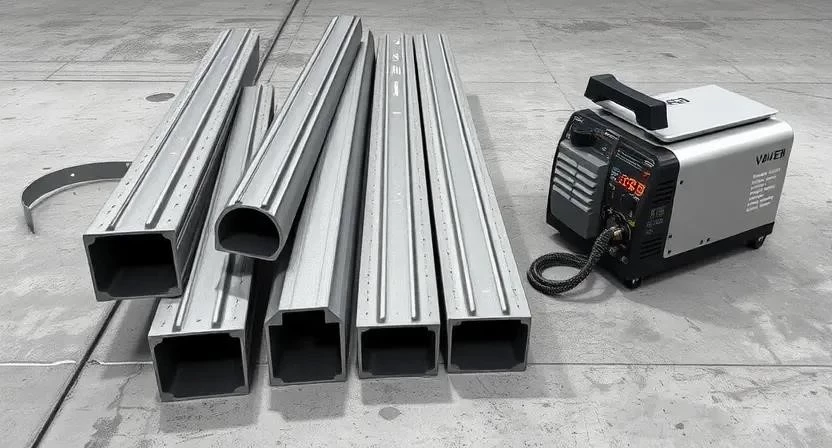

Перечень необходимых материалов
Для сборки стандартных ворот с проемом 4 метра потребуется качественный металлопрокат и специализированная фурнитура. Я рекомендую покупать балку и ролики одного производителя для идеальной совместимости.
- Профильная труба 60х40х2 мм (для основной рамы).
- Профильная труба 20х20х2 мм (для внутреннего заполнения).
- Направляющая балка с роликами (длина = проем + 1.5-2 метра).
- Роликовые опоры (комплект из двух штук).
- Бетон марки М300 (для фундамента).
- Арматура рифленая 12 мм (для армирования закладной).
- Электроды по стали (диаметр 3 мм).
- Грунтовка по металлу ГФ-021.
- Краска молотковая или полимерная.
| Материал | Размер/Марка | Расход на проем 4м | Примерная цена |
|---|---|---|---|
| Труба профильная | 60х40х2 мм | 12-15 метров | 4 500 руб. |
| Труба профильная | 20х20х2 мм | 25-30 метров | 3 000 руб. |
| Направляющая балка | 6 метров | 1 шт. | 8 000 руб. |
| Бетон | М300 | 0.8 — 1.2 м3 | 7 000 руб. |
| Арматура | 12 мм | 6-8 метров | 1 200 руб. |
Инструментарий для монтажа
Правильный подбор оборудования ускоряет работу в два раза. Если какого-то инструмента нет, проще взять его в аренду на несколько дней, чем покупать дешевый китайский аналог, который сгорит на втором шве.
| Инструмент | Назначение | Статус | Совет по выбору |
|---|---|---|---|
| Сварочный аппарат | Сварка каркаса и закладной | Обязательно | Инвертор с регулировкой тока |
| УШМ (Болгарка) | Резка металла, зачистка швов | Обязательно | С регулировкой оборотов |
| Бетономешалка | Приготовление раствора | Желательно | Объем от 120 литров |
| Лазерный уровень | Выставление осей и горизонтов | Обязательно | С функцией самовыравнивания |
| Перфоратор | Сверление отверстий в бетоне | Желательно | С режимом ударного сверления |
- Используйте отрезные диски разной толщины: 1 мм для чистого реза и 3 мм для грубой обрезки.
- Для сварки выбирайте электроды с рутиловым покрытием — они легче зажигаются.
- При работе с бетономешалкой строго соблюдайте пропорции воды, чтобы не ослабить марку бетона.
- Рулетка должна быть с магнитным захватом, это упростит замеры в одиночку.
- Сварочная маска «хамелеон» обязательна для защиты глаз и точности шва.
- Для зачистки металла используйте лепестковые диски зернистостью P60-P80.
- Струбцины помогут зафиксировать детали рамы под углом 90 градусов.
Очистка и разметка территории
Сначала нужно полностью расчистить площадку под будущий фундамент. Я убираю весь растительный слой, дерн и мусор, чтобы бетон ложился на плотный грунт. Границы проезда размечаются колышками и бечевкой. Важно защитить прилегающий забор или тротуар плотной пленкой, так как брызги бетона и искры от болгарки трудно вывести. Весь строительный мусор выносится за пределы рабочей зоны сразу, чтобы не спотыкаться во время сварки.
Подготовка основания и замеры
Точный замер проема — залог того, что ворота закроются плотно. Я измеряю ширину проезда в трех точках и беру за основу минимальное значение. Затем размечаю ось установки, от которой будет отсчитываться длина закладной. Грунт под бетонную подушку вынимается на глубину промерзания (обычно 1.2-1.5 метра). Обязательно проверяю углы между забором и линией ворот с помощью угольника, чтобы створка не шла «винтом».
Пошаговая технология установки
Процесс монтажа разделен на логические этапы. Я столкнулся с тем, что спешка на этапе фундамента приводит к перекосу всей конструкции через год, поэтому соблюдайте сроки высыхания.
- Изготовление закладной (4 часа). Свариваю каркас из арматуры и профиля, который будет удерживать балку. Важно выставить его строго по уровню.
- Заливка основания (6 часов). Устанавливаю закладную в котлован, армирую дно и заливаю бетоном М300. Использую виброплиту или штыкование для удаления пузырьков воздуха.

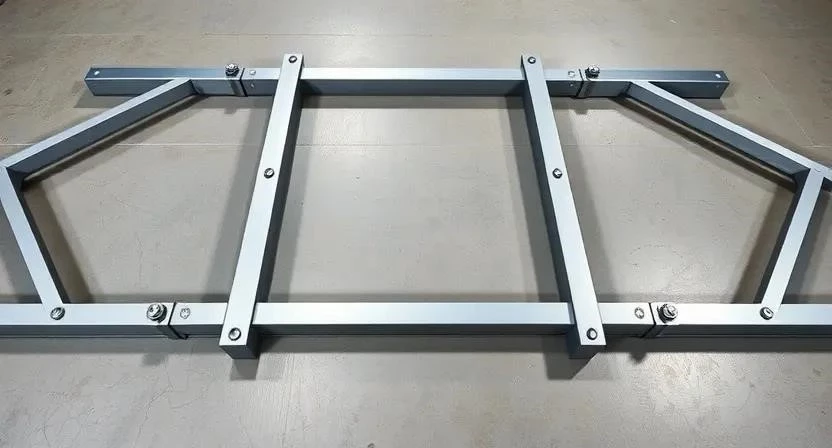

- Сварка рамы (8 часов). Режу профиль 60х40 по чертежам. Свариваю прямоугольник, проверяя диагонали (разница не более 2 мм).
- Монтаж балки (3 часа). Привариваю направляющую балку к нижней части рамы. Соблюдаю зазор, чтобы ворота не цепляли землю.
- Установка опор (2 часа). Монтирую роликовые опоры на бетонное основание. Выставляю их строго параллельно друг другу.
- Приемный столб (4 часа). Устанавливаю столб с ловителями, которые фиксируют створку в закрытом и открытом положениях.
- Регулировка (3 часа). Накатываю ворота на ролики. Регулирую высоту и наклон с помощью гаек на опорах.
- Покраска (6 часов). Обезжириваю металл, наношу грунтовку в два слоя с интервалом 2 часа. Затем крашу в два слоя.
- Автоматика (5 часов). Креплю привод к раме и фундаменту. Настраиваю концевые выключатели и пульт.
- Тестирование (2 часа). Проверяю плавность хода, работу датчиков безопасности и скорость открытия.
| Этап работы | Время | Особенности технологии |
|---|---|---|
| Фундамент | 10 часов | Строгое соблюдение горизонтали |
| Сварка каркаса | 11 часов | Сварка «точками», затем обварка шва |
| Монтаж балки | 3 часа | Проверка соосности с роликами |
| Покраска | 6 часов | Сушка между слоями не менее 4 часов |
| Автоматика | 5 часов | Прокладка кабеля в ПНД-трубе |
Технические нюансы и требования
При заливке бетона температура воздуха должна быть не ниже +5°C. Полное высыхание фундамента занимает от 14 до 28 дней — только после этого можно монтировать тяжелую створку. Зазор между нижней кромкой ворот и землей оставляю 5-10 см, чтобы снег или грязь не блокировали движение. Я заметил, что использование разных марок стали (например, черного металла и оцинковки) без специального праймера приводит к отслоению краски через сезон.
Меры безопасности:
— Работайте в защитных очках и перчатках.
— При сварке используйте респиратор, чтобы не вдыхать пары цинка.
— Проверяйте заземление сварочного аппарата.
— При работе на глубине в котловане убедитесь в устойчивости стенок грунта.
Типичные ошибки новичков
Многие пытаются сэкономить на длине балки, но это фатальная ошибка. Если балка будет короткой, ворота просто упадут с роликов при открытии. Также часто забывают про антикоррозийную обработку внутренних полостей труб.
- Неправильный расчет балки: Длина балки должна быть минимум в 1.5 раза больше проема.
- Перекос фундамента: Отклонение в 1 см приведет к заклиниванию ворот.
- Сварка без зачистки: Шлак внутри шва вызывает внутреннюю коррозию.
- Слабый привод: Выбор автоматики с запасом мощности менее 20% от веса ворот.
- Отсутствие ловителей: Створка может вылететь из направляющих при сильном ветре.
Расчет стоимости и экономия
Я использовал арендованную бетономешалку вместо заказа готового бетона, что сэкономило мне около 3 000 рублей. Самостоятельный монтаж позволяет избежать оплаты услуг бригады, которая обычно составляет 40-60% от стоимости материалов.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Металл и расходники | 12 000 | 15 000 | 3 000 |
| Фурнитура (балка, ролики) | 15 000 | 18 000 | 3 000 |
| Бетон и арматура | 8 000 | 12 000 | 4 000 |
| Автоматика (средняя) | 20 000 | 25 000 | 5 000 |
| Работа по монтажу | 0 | 35 000 | 35 000 |
| 55 000 | 105 000 | 50 000 |
Регламент обслуживания
Чтобы ворота служили десятилетиями, за ними нужно ухаживать. Раз в полгода я смазываю ролики литолом или специализированной силиконовой смазкой. Проверяю затяжку всех болтовых соединений, так как от вибраций они могут ослабнуть. Раз в три года обновляю лакокрасочное покрытие в местах наибольшего износа. Рекомендую очищать направляющую балку от песка и камней с помощью щетки-сметки каждую весну.
Сравнение с альтернативами
В отличие от распашных ворот, откатные не требуют места для открывания створки внутрь двора. Это идеальный вариант для коротких подъездов. Существуют также консольные системы с усиленной балкой для тяжелых индустриальных ворот, но для частного дома достаточно стандартного комплекта. Готовые наборы для сборки экономят время на резке металла, но ограничивают в выборе дизайна и размеров.
Ответы на частые вопросы
Какой бетон лучше использовать?
Оптимальный вариант — М300. Он обладает достаточной прочностью и морозостойкостью для работы под нагрузкой.
Можно ли устанавливать ворота зимой?
Можно, но только с использованием ПМД (противоморозных добавок) и утеплением опалубки пенопластом.
Как выбрать мощность привода?
Считайте вес створки и берите привод с запасом в 30-50%. Если ворота весят 300 кг, ставьте мотор на 500-600 кг.
Какая труба лучше для рамы?
Оптимально 60х40х2 мм. Она дает необходимую жесткость при умеренном весе.
Нужна ли гидроизоляция фундамента?
Да, обмазочная гидроизоляция битумом защитит бетон от разрушения при циклах заморозки-разморозки.
Что делать, если ворота начали скрипеть?
Проверьте чистоту балки и смажьте подшипники роликов. Если не помогло — проверьте уровень опор.
Можно ли использовать дерево для заполнения?
Да, но это значительно увеличит вес створки, что потребует более мощного привода и усиленной балки.
Сколько времени сохнет бетон до установки ворот?
Минимальный срок — 14 дней, но я рекомендую ждать 21-28 дней для достижения полной проектной прочности.
