Постоянная сырость и скопление выхлопных газов быстро превращают помещение в склад плесени, а кузов автомобиля начинает гнить. Правильно организованный водоотвод и вентиляция в гараже решают эти проблемы, обеспечивая сухость пола и свежий воздух. Ошибка в расчетах уклона или диаметра труб может стоить владельцу от 15 до 50 тысяч рублей на переделку стяжки. Обычно весь комплекс работ занимает от 7 до 14 дней, включая время высыхания бетона.
Что учесть до старта работ
Прежде чем закупать материалы, я всегда оцениваю перепад высот участка, чтобы вода уходила самотеком. Важно понимать законы конвекции: теплый воздух поднимается вверх, поэтому вытяжка должна быть наверху, а приток — внизу. Для монтажа потребуются базовые навыки работы с бетоном и умение паять или склеивать пластиковые трубы. Оптимально совместить эти работы с этапом заливки пола и возведением стен, чтобы не штробить готовые конструкции.
Перечень необходимых материалов
Для создания надежной системы я использую проверенные компоненты. Основной упор делаю на долговечность пластика и качество гидроизоляции.
- ПВХ-трубы для канализации (диаметр 50-110 мм)

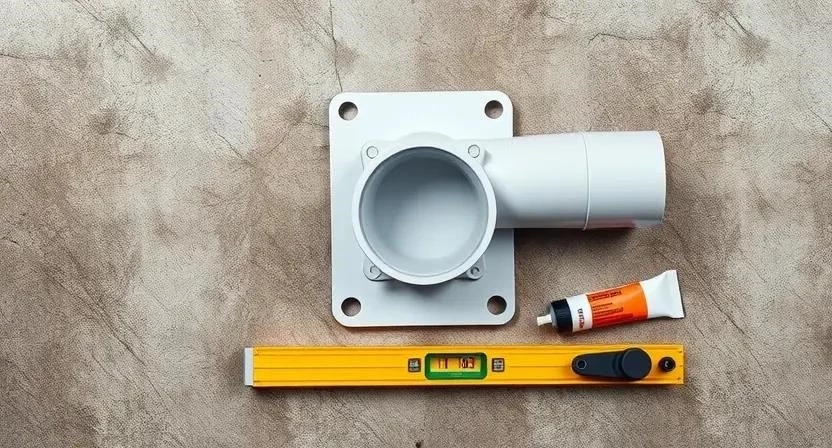

- Специальный трап с решеткой
- Гидроизоляционная мембрана или рулонный материал
- Цемент марки М400 или М500
- Речной песок и щебень мелкой фракции
- Пластиковые воздуховоды (диаметр 110-150 мм)

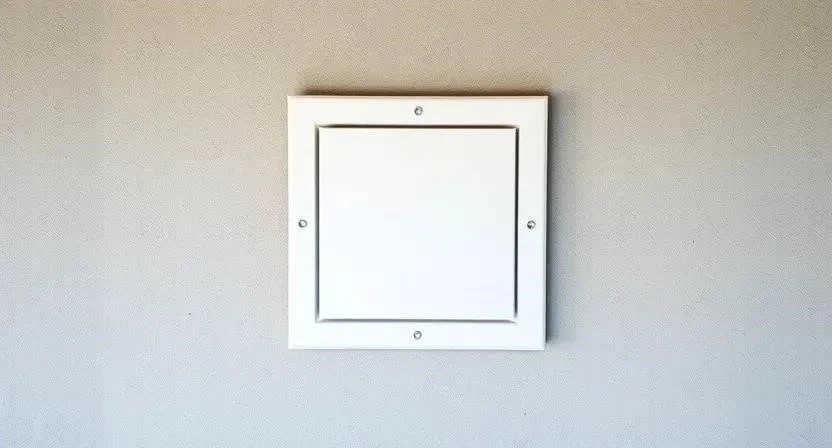

- Вентиляционные решетки с защитой от грызунов
- Вытяжной вентилятор (для принудительной системы)
- Силиконовый герметик
Примерный расчет материалов на площадь 20 м²:
| Материал | Расход на 20 м² | Примерная цена за ед. | |
|---|---|---|---|
| ПВХ-труба (110 мм) | 6 метров | 450 руб/м | 2700 |
| Трап сливной | 1 шт. | 1200 руб/шт | 1200 |
| Цемент | 10 мешков | 500 руб/меш | 5000 |
| Воздуховод (150 мм) | 3 метра | 600 руб/м | 1800 |
| Гидроизоляция | 25 м² | 150 руб/м² | 3750 |
Инструментарий для монтажа
Без качественного инструмента работа превратится в мучение. Я рекомендую собрать полный комплект заранее.
Обязательно понадобятся: перфоратор для отверстий в стенах, штроборез, строительный и лазерный уровни для контроля уклона, рулетка и шуруповерт. Для приготовления раствора использую бетономешалку или мощный миксер. Также держите под рукой набор ключей и качественный герметизатор.
Организация пространства в гараже
Первым делом очищаю помещение от всего лишнего мусора и старых вещей. Стены, прилегающие к зоне работ, защищаю пленкой. Я тщательно размечаю точки установки трапа и места, где пройдут отверстия под вентиляцию. Это позволяет избежать ошибок при бурении и лишнего перемещения материалов по гаражу.
Подготовка основания и поверхности
Основание пола очищаю от органики и рыхлого грунта. Затем создаю песчано-гравийную подушку, которая служит амортизатором и дополнительным дренажем. Бетонное основание обязательно обрабатываю грунтовкой в два слоя — это улучшает адгезию новой стяжки. Проверяю уклон в сторону будущего водоотвода с помощью лазерного уровня, чтобы исключить застой воды.
Пошаговый процесс устройства систем
Я заметил, что четкое следование этапам экономит до двух дней работы. Вот как я выполняю монтаж:
- Разметка системы вентиляции: определяю точки притока (внизу) и вытяжки (вверху). (1 час)
- Бурение отверстий в стенах под воздуховоды с помощью перфоратора. (3 часа)
- Установка приточного клапана в нижней части стены с внешней стороны. (2 часа)
- Монтаж вытяжной трубы в верхней части стены или в потолке. (3 часа)
- Установка принудительного вентилятора в вытяжной канал. (2 часа)
- Разметка точного места установки трапа в самой низкой точке пола. (1 час)
- Монтаж канализационной трубы с уклоном 2-3 см на каждый метр длины. (4 часа)

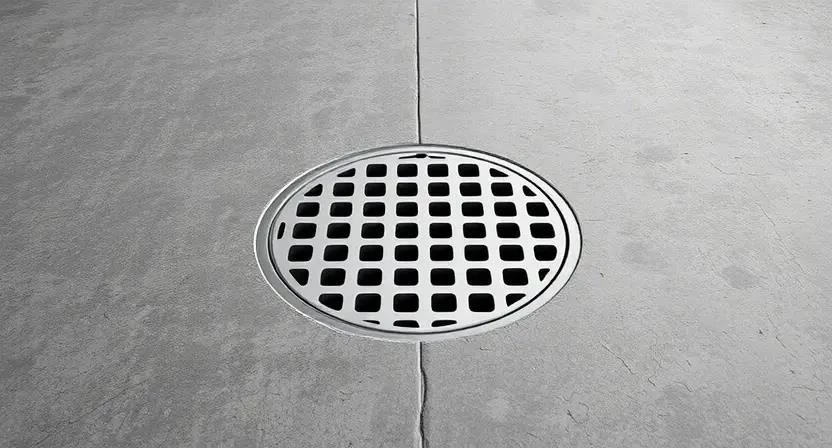

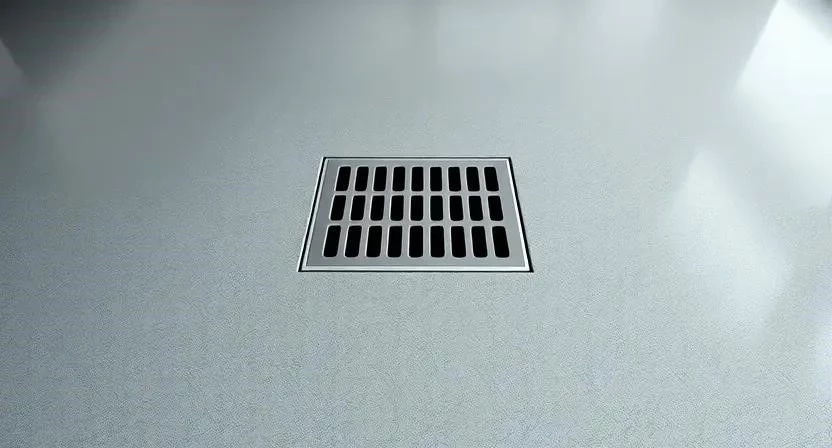

- Установка трапа и тщательная герметизация всех стыков. (2 часа)
- Устройство слоя гидроизоляции вокруг трубы и по периметру пола. (5 часов)
- Заливка бетонной стяжки с формированием уклона к трапу. (8 часов)
- Финишная отделка пола керамогранитом или полимерным покрытием. (12 часов)
- Тестирование слива: выливаю ведро воды и слежу за скоростью ухода. (1 час)
- Проверка тяги в вентиляционных каналах с помощью листа бумаги. (1 час)
Пример из опыта: Однажды я решил сэкономить и не использовать лазерный уровень при заливке стяжки, полагаясь на обычный. В итоге в углу осталась небольшая лужа, которую пришлось зашлифовывать и переделывать локально. Теперь только лазер.
Технические нюансы и секреты
При заливке бетона слежу за температурным режимом: если на улице мороз, использую противоморозные добавки. Все соединения труб промазываю герметиком, чтобы избежать протечек под стяжкой. Диаметр вентиляционных труб подбираю исходя из объема гаража — для стандартного бокса 20-25 м² достаточно трубы 150 мм. Если гараж больше, ставлю две вытяжки.
Типичные ошибки новичков
Многие пытаются сэкономить, но в итоге переплачивают. Я выделил основные промахи:
- Отсутствие или недостаточный уклон пола, из-за чего вода стоит лужами.
- Слишком высокая точка притока воздуха, что нарушает циркуляцию.
- Использование тонкостенных труб, которые просто сплющивает под весом бетона.
- Игнорирование гидроизоляции между трубой и бетоном, что ведет к трещинам.
- Установка вентилятора без обратного клапана, из-за чего зимой в гараж дует ледяной воздух.
Пример из опыта: Видел случай, когда сосед установил приточный клапан прямо напротив вытяжного. Воздух просто циркулировал в одной зоне, а в глубине гаража оставался тяжелый запах бензина и сырость.
Эксплуатация и уход за системами
Чтобы система работала годами, трап нужно чистить от песка и грязи минимум раз в месяц. Вентиляционные решетки очищаю от пыли и паутины ежесезонно. Вытяжной вентилятор также требует очистки лопастей, иначе он начинает шуметь и теряет мощность. При таком уходе срок службы пластиковых труб и вентиляции составляет более 20 лет.
Альтернативные способы реализации
Если точечный трап не подходит, я рекомендую использовать готовые дренажные лотки, которые устанавливаются вдоль всего въезда. Также возможна естественная вентиляция без электричества, если гараж имеет большие перепады высот или продуваемый ландшафт. Существуют и мембранные системы водоотвода, которые укладываются под всю площадь пола.
- Линейный водоотвод (лотки) вместо трапа
- Естественная конвекционная вентиляция
- Применение мембранных дренажных матов
- Установка приточно-вытяжных клапанов с подогревом
- Использование гофрированных труб для гибкости
- Монтаж многоступенчатых фильтров на приток
- Применение полимерцементной гидроизоляции
Пример из опыта: В одном из проектов я заменил обычный трап на узкий лоток вдоль ворот. Это оказалось гораздо удобнее, так как талый снег с машины стекает сразу в слив, не растекаясь по всему полу.
Безопасность при работах
Работа с бетоном и химией требует защиты. Всегда надеваю резиновые перчатки и защитные очки, чтобы цемент не обжег кожу и не попал в глаза. При бурении стен обязательно использую респиратор, так как бетонная пыль очень вредна для легких. Если устанавливаю вентилятор, строго соблюдаю правила электробезопасности, использую заземление и влагозащищенные кабели.
Расчеты и стоимость
Цена реализации зависит от того, кто делает работу. Я подготовил сравнительную таблицу для понимания бюджета.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 15 000 | 17 000 | 2 000 |
| Работа по вентиляции | 0 | 8 000 | 8 000 |
| Монтаж водоотвода | 0 | 12 000 | 12 000 |
| Заливка стяжки | 0 | 10 000 | 10 000 |
| 15 000 | 47 000 | 32 000 |
График выполнения работ по дням:
| День | Этап работ | Особенности |
|---|---|---|
| 1 | Разметка и бурение | Соблюдение осей вентиляции |
| 2 | Монтаж труб и трапа | Проверка уклона 2-3 см/м |
| 3 | Гидроизоляция и подушка | Тщательная утрамбовка песка |
| 4 | Заливка стяжки | Формирование уклона к трапу |
| 5-10 | Сушка бетона | Ограничение нагрузки на пол |
Технические параметры подбора вентиляции:
| Площадь гаража (м²) | Рекомендуемый диаметр трубы (мм) | Тип вентиляции | Кол-во отверстий |
|---|---|---|---|
| до 15 | 110 | Естественная | 1 приток / 1 вытяжка |
| 15-25 | 150 | Смешанная | 1 приток / 1 вытяжка |
| 25-40 | 150-200 | Принудительная | 2 притока / 1 вытяжка |
| 40+ | 200 | Принудительная | 2 притока / 2 вытяжки |
| Любая (с ямой) | 150 | Активная | Отдельная вытяжка из ямы |
Ответы на популярные вопросы
Можно ли сделать вентиляцию без электричества?
Да, за счет разницы температур и давления (естественная конвекция). Но в холодное время года она работает слабее.
Какой диаметр трубы нужен для водоотвода в гараже?
Обычно используют трубу 110 мм для основного слива и 50 мм для локальных точек сбора.
Куда выводить трубу водоотвода, если нет центральной канализации?
В дренажный колодец с песчано-гравийным фильтром или в общую систему ливнестока.
Поможет ли вентиляция от конденсата на кузове авто?
Да, правильная циркуляция воздуха удаляет лишнюю влажность, что предотвращает выпадение росы на металле.
Можно ли установить трап в уже готовый бетонный пол?
Это сложно. Придется вырезать часть бетона, делать локальный уклон и заново заливать участок с гидроизоляцией.
Какой уклон пола считается оптимальным?
От 1 до 2 см на каждый метр длины в сторону сливного отверстия.
Как часто нужно чистить систему водоотвода?
Рекомендую очищать сифон трапа от песка раз в месяц, особенно в осенне-зимний период.
