Самостоятельное изготовление откатных ворот

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

  • Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
  • Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
  • Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
  • Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
  • В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
  • Существует возможность выбирать различную автоматику для ворот.

Недостатки:

  • В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
  • Для крепления консольной части и привода необходимо производить дополнительный фундамент.
  • Вдоль забора понадобится выделить достаточное пространство.

Виды

Откатные ворота по принципу управления бывают подвесными, консольными и передвигающимися по рельсу. Кроме того, они подразделяются на одностворчатые и двустворчатые конструкции, последние, к слову, стоят дороже, поскольку для установки потребуется в два раза больше фурнитуры. Также следует отметить, что откатные ворота, изготовленные из металла, бывают сплошными, их еще называют «глухими», и решетчатыми. Решетчатые изделия, в свою очередь, делятся на изделия либо массового производства, либо выполненные под индивидуальный заказ – кованые.

Реже всего устанавливается подвесная система, и, как правило, на промышленных предприятиях или на коммерческих территориях. Движение воротного полотна осуществляется за счет верхней балки, которая чем-то напоминает рельс. Непосредственно на металлической балке располагаются ролики.

Плюсами такой системы можно считать простоту в управлении, долговечность, а благодаря тому, что весь процесс работы механизма налажен в верхней части ворот, нижняя часть остается свободной, соответственно, зависимости от погодных условий нет.

Пожалуй, главным недостатком такой системы можно считать ограничение по высоте. Если на огороженную территорию понадобиться заехать большегрузу, с большой долей вероятности он не проедет.

Как такового ограничения по высоте у откатных ворот, передвигающихся по рельсу, нет. Рельс монтируется на поверхность, для которой заливается бетонное основание. К полотну приваривается ролик, который скользит по рельсу.

Зачастую такую разновидность откатных ворот устанавливают в частном секторе. Они в открытом виде удерживаются посредством металлического каркаса. При этом створки могут быть открытого или закрытого типа, а через глухие полотна не будет просматриваться территория участка.

К достоинствам рельсовой системы можно отнести простоту механизма. К слову, некоторые умельцы даже изготавливают устройство своими руками. Еще один плюс – это, несомненно, компактность. В режиме «калитка» полотно можно отодвигать на небольшое расстояние, необходимое для прохода человека, а благодаря ролику створка не провисает, Поэтому для такой системы частая регулировка не потребуется, в отличие от распашных ворот.

Но поскольку рельс располагается на бетонной поверхности, атмосферные осадки могут вывести механизм из строя, заблокировать его работу

Поэтому важно периодически убирать мусор и снег с пути следования ролика. Имейте в виду, специалисты рекомендуют монтировать рельс в бетонный фундамент «заподлицо», это позволит минимизировать вред, наносимый транспортом на направляющую

В консольных воротах рельс, удерживающий створку, крепится непосредственно к полотну. Он может быть закреплен в нижней, верхней части полотна либо посредине – особой разницы в этом нет. Главное, чтобы рельс был нужной длины, достаточной для удержания створки. Иначе потребуется установка дополнительного электропривода с противоположной стороны, после чего двустворчатые ворота будут открываться и влево, и вправо.

Поскольку направляющая балка устанавливается на полотне, зависимости от чистоты фундамента или от высоты – нет. Для уравновешивания веса ворот необходимо, чтобы полотно было в полтора-два раза длиннее проема, в противном случае наладить правильную работу изделия не получится.

Имейте в виду, что рельс, или как его еще называют «швеллер», можно установить и на глухие, и на решетчатые конструкции. При этом потребуется залить основательный фундамент, чтобы опоры не вырвало от веса ворот.

Типы конструкции

Исходя из особенностей монтажа и эксплуатации откатных ворот, их конструкцию подразделяют на три основных вида:

  1. Подвесные. В данном случае полотно при помощи штанг и роликов крепится к верхней балке или трубе, расположенной над проемом. Подвесные ворота очень простые и надежные, но чрезмерно громоздкие. Створки с верхним креплением широко используются в промышленных целях;
  2. Откатные по нижнему рельсу. Наиболее компактный вариант, при котором плотно, аналогично вагону поезда, движется по нижней направляющей. Это упрощает конструкцию, но также делает ее менее устойчивой. Система с нижним роликом не подходит для использования в холодном климате, так как будет необходимо постоянно чистить рельс от снега;
  3. Консольный тип представляет собой передвигаемую вдоль проема консоль, на которую крепится (сверху, снизу или посередине) полотно. Сам механизм опирается на два столба, установленные на одной стороне забора, что исключает необходимость в оборудовании направляющих, а также снимает ограничение по высоте машины, как с верхней трубой. Несмотря на самую высокую сложность конструкции, именно такой тип наиболее подходит для установки в суровом климате.

Описание и принцип работы


объяснялось дорогой стоимостью

Раздвижные ворота для частного дома могут быть двух видов:

  • Консольные;
  • Рельсовые.

Последний вариант – это устаревшая разновидность, такие ворота зачастую можно увидеть на заводах. Наиболее популярен первый вариант, который сегодня распространен повсеместно. Эти ворота оборудованы дополнительной консолью, являющейся продолжением полотна. Консоль находится за забором, прилегающим к воротам, и спрятана за ним.

Принцип работы раздвижных ворот консольного вида следующий. К каркасу откатных ворот жестко приварена направляющая (она же консоль), за счет которой перемещается полотно. Направляющая передвигается по откатным тележкам, прикрепленным на фундаменте.

Каждая тележка оборудована 8-мью подшипниками с запрессованными металлическими или полимерными роликами. Откатные тележки находятся внутри направляющих, что защищает их дополнительно от атмосферных воздействий и продлевает время эксплуатации.

При нормальных условиях работа система раздвижных ворот обязана выдерживать не менее 60 тыс. циклов – это приблизительно 20 лет средней активности пользования.

К основным достоинствам раздвижных ворот откатного типа относятся:

  • можно управлять механическим способом или с помощью автоматики;
  • возможность прохода машин любой высоты (нет направляющих снизу и сверху проема);
  • простота установки (монтировать откатные ворота можно своими руками);
  • не нуждаются в дополнительном обслуживании.

Основной недостаток монтажа раздвижных ворот – использование довольно большой площади для их открывания. Зачастую из-за нехватки места люди отказываются от раздвижных в пользу распашных конструкций.

Комплектующие

Для установки раздвижных ворот своими руками нужно купить специальные комплектующие для монтажа раздвижной системы.

Комплектующие для консольных ворот обязаны в себя включать такие элементы:

  • Несущие тележки или роликовые каретки.
  • Верхний и нижний ограничитель уменьшает качание полотна при сильном ветре.
  • Несущая балка. Ее толщина будет зависеть от тяжести полотна.
  • Концевой ролик создает бесшумность работы и снижает тяжесть полотна в открытом положении.
  • Плата, которая удерживает полотно от бокового раскачивания при передвижении.

Если планируется автоматика, то нужно дополнительно приобрести этот комплект, он состоит из таких элементов:

  • Зубчатая рейка (желательно выбрать оцинкованную рейку). Для больших (более 5 м.) и тяжелых ворот нужна зубчатая рейка толщиной не меньше 9 мм.
  • Редуктор.
  • Пульт ДУ.
  • Фото датчики или световые элементы – они синхронизируют поступление ИФ-луча между приемником и передатчиком, препятствуют закрыванию, когда в проеме расположен какой-то предмет.
  • Основание для монтажа.
  • Сигнальная лампа.

Автоматика, установленная из комплектующих итальянских и немецких изготовителей, является наиболее надежной и подходит для эксплуатации в различных климатических регионах.

При монтаже откатных ворот своими руками, надо предусмотреть возможность открывания в случае выхода из строя автоматики.

Этапы и основные правила монтажа

Как только будет составлен план, разбирается по порядку весь процесс установки откатных ворот своими руками. В установке ничего сложного нет, но всё-таки нужно следовать основным этапам монтажа, чтобы избежать в итоге ошибок.

Для начала следует рассмотреть все этапы, которые следует пройти в строгом порядке при установке откатных ворот.

После установки всех необходимых элементов системы производится регулировка ворот. Также проверяют каждый ролик на плавность хода и качество движения самого полотна в системе прокатного механизма.
Монтаж автоматической системы отката ворот производится согласно планам.

Обустройство фундамента для откатных ворот

Для начала нужно выполнить план на листке, где будет спланирована траншея по необходимому для установки ворот размеру.

Для этого необходимо учитывать некоторые рекомендации.

  • При разработке траншеи нужно учитывать расстояние, которое отступается от границы проёма. Обычно расстояние равняется половине ширины ворот.
  • Ширина фундамента может быть подобрана индивидуально при установке ворот. Фактически эта часть размера не влияет на качество установки всего механизма. При конструкции ворот в 40 см, нужно чтобы ширина была на 10– 15 сантиметров больше, по обеим сторонам.
  • Глубина при установке откатных ворот не особенно влияет на качество всей конструкции.

Многие специалисты на этот счёт спорят, но всё-таки практика показывает, что глубина и уровень промерзания грунта не особенно влияет, поэтому обычно фундамент выкапывают не больше полуметра. Этого хватит, чтобы залить бетон на 40 см глубины.

Основные стадии подготовки закладного элемента

То есть арматура предварительно сваривается, закладывается и всё заливается целиком бетоном. Постепенно армирования фундамента проводить нельзя. Для проведения таких работ понадобится швеллер с высотой около 18– 20 см и уголки с таким же размером. Из этих компонентов сваривают каркас, а для армирования подбирают арматуру с сечением 12–15.

С помощью швеллера создают несущую конструкцию, которая подходит по размерам траншеи, и только после этого проводят армирование. Арматура приваривается на каркас в области поперечных соединений. По расстоянию ограничений нет, но арматуру обычно прокладывают так, чтобы прутья стояли не ближе 15 см друг к другу. Арматуру можно при необходимости заменить простыми уголками.

После того как каркас полностью сварен, его помещают в траншею. Перед тем как это сделать, необходимо не забыть утрамбовать дно с помощью песка и небольшого количества щебня. Высота утрамбованного материала в итоге не должна превышать 10 см при глубине фундамента в полметра.

Если предварительно с помощью уровня выявляется кривизна каркаса, то нужно подровнять дно при помощи утрамбовывания песка с необходимой стороны.

Свежие записи
Домашние растения, которые избавляют от недостатков5 необычных способов использования лука в бытуЕсли руки чешутся: какие овощи уже можно сажать на рассаду

Правда, даже при одинаковом уровне дороги и фундамента часто возникают проблемы из-за того, что дорожное полотно может проседать при низких температурах. Поэтому дорожный просвет должен быть не больше 5 см.

Заливка фундамента

Перед устройством бетонного основания необходимо изготовить силовую раму, к которой закрепляются ворота. Для этого сделайте каркас из арматуры периодического профиля диаметром 8—10 мм и прикрепите к нему сваркой швеллер №18, как изображено ниже на чертеже. Арматурная сетка приваривается в середине внутренней полки.

Чертеж фундамента под раму длиной 6 м (проем 4 м)

Работы по заливке основания откатных ворот ведутся в таком порядке:

  1. Вплотную к существующему столбу выройте прямоугольную яму на глубину 1,5 м под размеры силовой рамы, в нашем случае – 180 х 40 см. Уплотните дно и насыпьте песчаную подушку толщиной 100 мм.
  2. Вставьте силовую раму в котлован и зафиксируйте в вертикальном положении кусками арматуры.
  3. Вокруг ямы выставьте опалубку требуемой высоты, чтобы основание получилось приподнятым над уровнем дороги, как сделано на фото.
  4. Приготовьте бетонную смесь М250 в таких пропорциях: 1 часть цемента М400 перемешивается с 2 частями песка и 4 частями щебня.
  5. Укладывайте бетон в котлован послойно, постоянно уплотняя его с помощью штыковой лопаты или стального прута.

Полное затвердевание бетонной смеси произойдет спустя 4 недели. За это время выполните остальные работы – сборку полотна и установку комплектующих на столбы.

Красивые примеры

Откатные ворота великолепно выглядят в экстерьере любой территории. Вы можете подобрать тот вариант, который подойдет по основным характеристикам именно вам. Воспользуйтесь интересными идеями, которые предложены опытными дизайнерами.

Это очень стильная конструкция, выполненная из древесины. Откатные ворота идеально вписались в экстерьер, поскольку они дополнены белым забором. Сам материал обработан специальными покрытиями, которые защищают его от негативных факторов. Древесина прослужит максимально долго, позволяя вам наслаждаться комфортом.

Откатные ворота являются наиболее востребованным и популярным видом конструкции. Это обусловлено тем, что пользоваться ими невероятно легко. Достаточно нажать на одну из кнопок на пульте, чтобы они открылись. Ширина этих ворот прекрасно подошла для установки на данном участке. Они созданы в строгом и лаконичном дизайне, что дает возможность украсить и дополнить любой экстерьер.

Выполнены подобные ворота могут быть в любом стиле. Эта конструкция выглядит очень современно и презентабельно. Для ее изготовления был выбран популярный и востребованный в наше время стиль хай-тек. Блестящий лист металла отражает все, что находится вокруг. Такая конструкция является отменным решением для современных участков, где воплощены последние модные тенденции.

Презентабельно и солидно выглядят кованые откатные вороты, верх которых декорирован разнообразными элементами. Выполнены заборы из высокопрочных материалов. Это может быть стандартная конструкция, которая отличается минимальным количеством декоративных элементов.

Но есть и более интересные варианты. В подобных конструкциях элементы ковки складываются в замысловатые узоры и интересные переплетения. Такой забор станет достойным украшением вашей территории, поскольку оставить его без внимания просто невозможно.

Среди основных видов откатных ворот особого внимания заслуживают подвесные конструкции. Они обеспечивают максимум комфорта и безопасности. Обычно управление такими воротами осуществляется с помощью специального дистанционного пульта. Достаточно нажать лишь на одну кнопку, чтобы ворота поднялись вверх. Их опора прочная, надежная и долговечная.

Если говорить об откатных воротах рельсового типа, то они тоже распространены. Яркие и нестандартные конструкции преображают территорию в лучшую сторону прямо на глазах. Вы сможете с легкостью их установить, не прибегая к помощи профессионалов.

Сложные и замысловатые конструкции выглядят невероятно презентабельно и солидно. В них прослеживаются уникальные решения дизайнеров. Можно дополнить свою территорию роскошным забором, который станет ее основной фишкой и изюминкой. Разнообразие конструкций поражает воображение, позволяя человеку воплотить в жизнь свои основные идеи.

Прочные металлические откатные ворота могут быть дополнительно декорированы интересными деталями. Это различные вкрапления, отверстия и прочие элементы, составляющие интересные композиции. Выглядят подобные изделия очень оригинально, поскольку их поверхность может быть декорирована различными способами.

Если у вас получится разобраться со всеми важными моментами и нюансами, то и проблемы в будущем полностью исключены. Вы можете обратиться за помощью к дизайнерам, которые помогут вам подобрать оптимальный вариант для конкретной территории. Они дадут вам возможность определиться с подходящим материалом для изготовления забора, с его декором и с прочими важными моментами, благодаря которым вы сможете создать уникальный и оригинальный экстерьер.

Можно выбрать простую конструкцию, а можно обратить внимание на замысловатый дизайн забора. Окончательный выбор зависит от ваших пожеланий и финансовых возможностей

Помните о том, что наиболее популярными и распространенными считаются кованые ворота. Их презентабельный и стильный вид покорит любое сердце, ведь такую роскошь невозможно оставить без внимания. Какие бы откатные ворота вы ни выбрали, они удачно дополнят экстерьер вашего участка. Разнообразие всевозможных конструкций поражает воображение, позволяя взглянуть на свою территорию другими глазами. Вы сможете установить ворота своими силами, не сталкиваясь с проблемами и сложностями.

Мастер-класс “Откатные ворота своими руками” смотрите в следующем видеоролике.

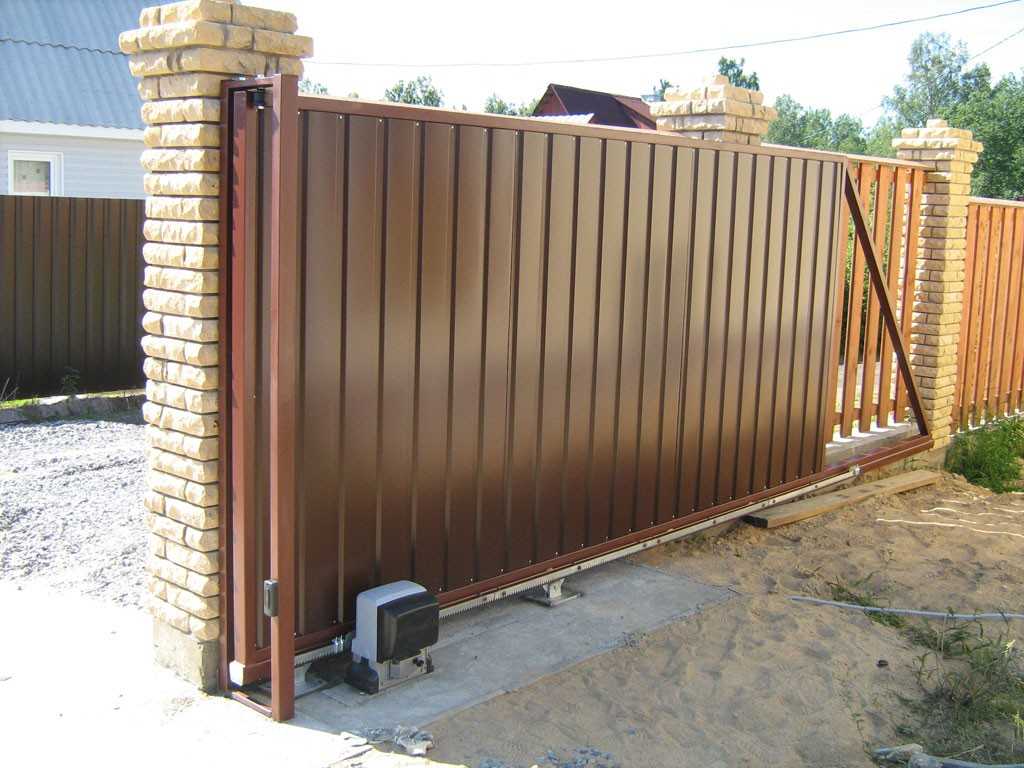

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Монтаж

Установка полотна ворот происходит только после полного застывания фундамента, которое возможно через 10-28 дней после заливки. Скорость высыхания зависит от состава раствора, температуры и влажности окружающей среды.

Сначала с помощью лазерного уровня или шнурка намечается траектория движения створки ворот. На максимальном расстоянии друг от друга на швеллер устанавливаются роликовые опоры.

Положение консольных блоков важно правильно отрегулировать и проверить горизонтальность нижней балки строительным уровнем. Блок, который находится ближе к проему, располагается так, чтобы в открытом состоянии ворот расстояние от пролета до ролика составляло 15-20 см

Вторая каретка при закрытых воротах должна находиться на расстоянии 5-10 см от конца рельса. В таком положении роликовые механизмы слегка привариваются к швеллеру, вся конструкция еще раз проверяется на легкость хождения полотна по роликам

Блок, который находится ближе к проему, располагается так, чтобы в открытом состоянии ворот расстояние от пролета до ролика составляло 15-20 см. Вторая каретка при закрытых воротах должна находиться на расстоянии 5-10 см от конца рельса. В таком положении роликовые механизмы слегка привариваются к швеллеру, вся конструкция еще раз проверяется на легкость хождения полотна по роликам.

Не стоит крепить площадки на швеллер с помощью болтов, которые идут в комплекте. Если окажется, что при установке возникла даже небольшая погрешность, открутить такие болты уже не получится. Для переустановки придется их срезать и проделывать все действия заново.

Роликовые тележки снова закрепляются на площадки, на них надевается полотно и при закрытых воротах производится окончательная регулировка с помощью гаечного ключа. Верхний фиксирующий ролик крепится сваркой к металлическому столбу или закладной в кирпичном столбе, которая находится над фундаментом.

Ответный столб должен быть установлен на фундамент или закреплен сваркой на закладных на кирпичном столбе. Длина столба должна быть равной высоте створки ворот или немного выше. К ответному столбу привариваются нижний и верхний улавливатели. Нижний крепится на 5 мм. выше уровня заезда концевого ролика: так уменьшается нагрузка на опорные консольные блоки при закрытых воротах. Верхний улавливатель нужно крепить на 5 см. ниже верхней части створки ворот.

Концевой ролик необходимо установить внутри направляющей балки и зажать его болтами. Для большей прочности ролик можно приварить в направляющей рельсе. И в завершение на несущую балку с обеих сторон прикрепляются заглушки, которые необходимы для того, чтобы в рельс не попадали снег и грязь, препятствующие работе конструкции. Резиновые заглушки просто вставляются в рельс, а металлические крепятся при помощи сварки.

Каркас рамы

Размечаем трубу. Для этого лучше заранее сделать схему разметки, чтобы сократить расход материала. Нарезаем болгаркой заготовки согласно схеме.

Далее, если вы не занимаетесь сваркой, то доверьте следующий этап работ профессионалу, чтобы он сварил каркас будущих ворот быстро и качественно. Не забудьте приварить к нижней части направляющую П-образную рельсу.

После окончания сварочных работ зачистите метал с помощью специальной щетки до металлического блеска. А еще лучше и быстрее использовать для очистки шлифовальную машинку с насадками.

Следующее, что нужно сделать — это обезжирить поверхность с помощью растворителя и нанести два слоя грунтовки. После ее высыхания можно приступать к покраске.

Когда краска высохнет, обшиваем каркас профлистом. Их крепление нужно осуществлять саморезами по металлу или заклепками.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот
