Монтаж инженерных систем в узких пространствах и нишах

Монтаж инженерных систем в узких сантехнических шкафах или закарнизных нишах требует ювелирной точности и строгого соблюдения нормативов. Сложность работ в тесноте возрастает в три раза, а исправление ошибок после финишной отделки обходится в 50–70% от стоимости всего ремонта. На качественную разводку коммуникаций в ограниченном пространстве у опытного мастера уходит от двух до четырех рабочих дней. Правильное планирование позволяет разместить трубы, кабели и вентиляцию без взаимных помех и обеспечить доступ для обслуживания.

Что нужно знать перед началом работ

Прежде чем брать в руки инструмент, я всегда провожу тщательную оценку доступного пространства. Важно понимать, что в узком месте системы вводятся в строгой последовательности: сначала самые громоздкие, вроде канализации и вентиляции, затем водопровод и в последнюю очередь электрика. Чтение чертежей и понимание схемы трассировки — обязательный навык, без которого легко запутаться в переплетении магистралей. Я закладываю на подготовительный этап не менее 5 часов, чтобы детально продумать каждый узел крепления и не допустить пересечения труб и кабелей в одной точке.

Выбор материалов для компактного монтажа

Для работы в стесненных условиях я подбираю комплектующие с минимальными габаритами. Использование тонкостенной теплоизоляции и компактных фитингов позволяет сэкономить до 15% полезного пространства. Расход материалов для компактного монтажа обычно выше на 10% из-за необходимости обхода препятствий.

• Трубы из сшитого полиэтилена (PEX) — они гибкие и не требуют колен на поворотах.
• Компактные распределительные коллекторы с межосевым расстоянием 45 мм.
• Гофрированные трубы для электропроводки из негорючего ПВХ.
• Тонкостенная теплоизоляция из вспененного полиэтилена (6–9 мм).
• Металлические хомуты с резиновым виброгасителем.
• Компактные шаровые краны с ручкой «бабочка».
• Переходные муфты и американки для разъемных соединений.
• Специализированные герметики на основе MS-полимеров.
• Металлические лотки для групповой прокладки кабеля.

Таблица 1. Основные материалы с расходом и ценами

Инструменты для работы в тесноте

Технология монтажа в ограниченном пространстве требует специфического набора оборудования. Я часто использую аккумуляторные модели, так как лишние провода в узком шкафу только мешают и создают угрозу безопасности. Узкие ключи и компактные резаки позволяют работать там, где обычный инструмент просто не развернется.

• Лазерный уровень с разверткой на 360 градусов для точной осевой разметки.
• Компактный перфоратор с функцией долбления для установки крепежа.
• Труборез для пластиковых и медных труб с малым радиусом вращения.
• Разметочный инструмент (маркеры, строительный карандаш, малярный шнур).
• Узкие рожковые и накидные ключи для затяжки фитингов в нишах.
• Фонарь налобный и переносные светодиодные прожекторы.
• Зеркало на телескопической ручке для проверки качества соединений с тыльной стороны.
• Ступенчатые сверла по металлу для работы в вентиляционных коробах.

Подготовка рабочей зоны

Перед началом монтажа я полностью очищаю зону работ от строительного мусора. Защита стен и пола пленкой или плотным картоном обязательна, чтобы не повредить отделку искрами от болгарки или каплями клея. Организация освещения в узких нишах — залог отсутствия ошибок; я обычно устанавливаю два источника света под разными углами. Весь мусор выношу сразу, так как в тесном помещении любая пустая коробка становится препятствием.

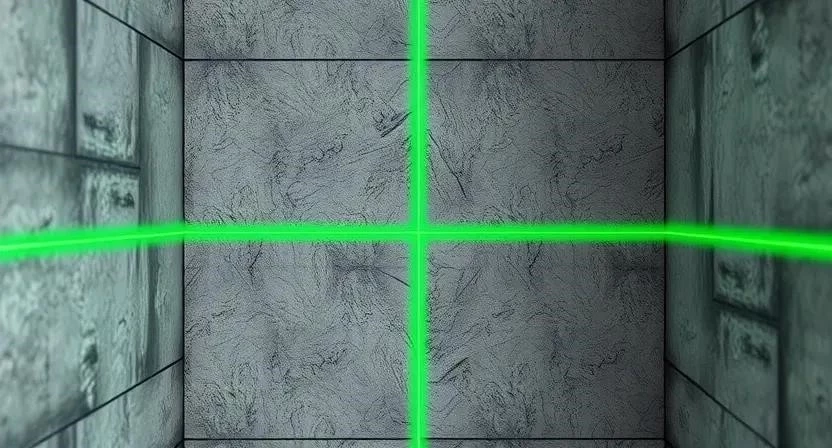

Подготовка поверхностей и разметка

Разводка труб в ограниченном пространстве начинается с подготовки основания. Я проверяю стены уровнем: если кривизна превышает 5 мм на метр, крепежные хомуты встанут с перекосом, что создаст напряжение в системе. После выравнивания плоскостей наношу грунтовку глубокого проникновения для обеспыливания. Далее выполняю разметку основных осей прохождения коммуникаций лазером. Это критически важно, чтобы выдержать расчетное расстояние между трубами и избежать их пересечения. Я всегда рисую схему прямо на стене в натуральную величину, чтобы наглядно видеть будущие узлы.

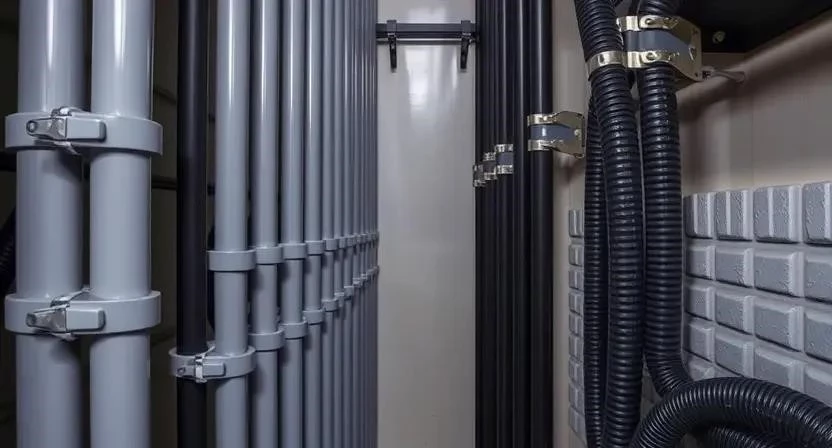

Пошаговая инструкция по монтажу

Монтаж электрики и сантехники в узком месте требует строгого соблюдения очередности действий. Я рекомендую придерживаться следующего алгоритма:

1. Составление схемы трассировки (2 часа). Отрисовываю все пути прохождения систем с учетом их диаметров и радиусов изгиба.
2. Определение приоритетов (1 час). Первой всегда планирую канализацию, так как она требует строгого уклона и имеет самый большой диаметр.
3. Разметка точек входа и выхода (1.5 часа). Переношу проектные отметки на стены, используя лазерный уровень.
4. Монтаж магистральных труб (4-6 часов). Устанавливаю стояки и основные ветки водоснабжения, начиная с дальних углов.
5. Установка крепежей и фиксация (3 часа). Монтирую хомуты с шагом не более 50 см для горизонтальных участков.
6. Прокладка кабельных линий (4 часа). Протягиваю электрику в гофре, соблюдая дистанцию от труб ГВС не менее 100 мм.
7. Монтаж вентиляционных коробов (5 часов). Устанавливаю плоские каналы, стараясь прижать их максимально близко к потолку.
8. Проверка пересечений (1 час). Я лично проверяю каждый узел, чтобы трубы не касались друг друга без изоляции.
9. Герметизация узлов (2 часа). Обрабатываю проходы через перекрытия и стыки специальными составами.
10. Испытание систем под давлением (3 часа). Опрессовываю водопровод давлением 10 бар в течение часа.
11. Установка ревизионных люков (2 часа). Обеспечиваю доступ к счетчикам, фильтрам и кранам.
12. Финальная фиксация (1.5 часа). Проверяю затяжку всех соединений и надежность крепления кабелей.

Личный опыт: Однажды мне пришлось переделывать за мастером разводку в нише шириной всего 40 см. Он сначала проложил электрику, а потом пытался втиснуть туда фановую трубу. В итоге кабели были пережаты, а канализация не имела нужного уклона. Я все демонтировал и начал с «тяжелой артиллерии» — канализации, а провода пустил в самом конце по верхнему краю. Это сэкономило кучу места.

Таблица 2. План-график выполнения работ

Важные технологические нюансы

При работе в тесноте нельзя забывать про физику материалов. Соблюдение уклонов канализации (3 см на метр для трубы 50 мм) — это закон, иначе засоры станут вашими постоянными гостями. Температурные зазоры для полипропиленовых труб должны составлять не менее 10–15 мм на каждый метр длины, чтобы при нагреве их не выгнуло дугой.

Электромагнитная совместимость также важна: старайтесь не прокладывать силовые кабели вплотную к информационным. Время высыхания герметиков обычно составляет 24 часа при температуре +20°C. Если в нише влажно, это время может увеличиться вдвое. Обязательно используйте средства защиты: респиратор при штроблении и перчатки при работе с химией.

Типичные ошибки при монтаже

Ошибки при монтаже коммуникаций в узких местах часто становятся фатальными. Я составил список того, чего делать категорически нельзя:

1. Перекрытие доступа к запорным кранам и фильтрам.
2. Прокладка электрического кабеля непосредственно под трубами водоснабжения без защиты.
3. Отсутствие поддерживающих хомутов на длинных участках труб.
4. Использование гибкой подводки вместо жестких труб в недоступных местах.
5. Монтаж вентиляции в узком пространстве без возможности очистки коробов.

Личный опыт: В моей практике был случай, когда заказчик настоял на установке огромного проточного водонагревателя в крошечную нишу. Мы его впихнули, но через год потек фильтр, стоящий за ним. Чтобы заменить прокладку за 50 рублей, пришлось демонтировать оборудование стоимостью 30 тысяч. С тех пор я всегда настаиваю на свободном доступе к узлам обслуживания.

Расчет стоимости работ и материалов

Стоимость разводки коммуникаций в стесненных условиях всегда выше стандартной. Это связано с трудозатратами и необходимостью использования более дорогого компактного инструмента.

Таблица 3. Расчет стоимости (материалы + работа)

Уход и эксплуатация после завершения

После того как монтаж завершен, я рекомендую проводить регулярный осмотр узлов. Первую проверку на протечки стоит сделать через неделю после начала активной эксплуатации. В ограниченном пространстве важно следить за отсутствием конденсата на трубах ХВС, который может привести к коррозии крепежа или замыканию проводки. Срок службы качественных труб составляет 50 лет, но ревизионные люки должны открываться легко, чтобы вы могли в любой момент перекрыть воду.

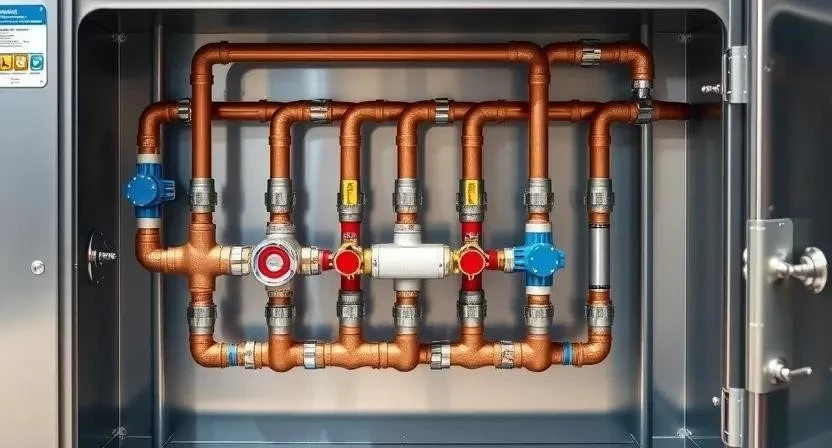

Альтернативные варианты компоновки

Если места катастрофически не хватает, я использую гибкие системы из нержавеющей стали или компактные коллекторные группы. Перенос коммуникаций в другие зоны — мера радикальная, но иногда это единственный способ сохранить функциональность систем. Сравнение технологий показывает, что использование PEX-труб позволяет сократить количество соединений в стене на 40% по сравнению с полипропиленом, что критично для надежности в узких нишах.

Личный опыт: Помню объект, где мы использовали плоские пластиковые воздуховоды вместо круглых. Это позволило опустить потолок всего на 6 см вместо 15. Клиент был в восторге, хотя монтаж таких коробов в узком месте — то еще удовольствие, пришлось попотеть с герметизацией стыков.

Часто задаваемые вопросы (FAQ)

Какое минимальное расстояние между трубой и кабелем?
Согласно ПУЭ, при параллельной прокладке расстояние должно быть не менее 100 мм. В стесненных условиях допускается уменьшение до 50 мм при условии прокладки кабеля в защитной трубе или гофре.

Как обойти несущую колонну в узкой нише?
Штробить несущие колонны нельзя. Используйте обводные колена для труб или гибкие вставки, стараясь максимально прижать коммуникации к поверхности колонны и закрыть их декоративным коробом.

Можно ли использовать гибкую гофру везде?
Нет, гофра для канализации в ограниченном пространстве — плохая идея из-за высокого риска засоров. Используйте только жесткие трубы с гладкой внутренней поверхностью.

Какое расстояние должно быть до газовой трубы?
До трубопроводов с горючими газами расстояние должно составлять не менее 400 мм. Это жесткое требование безопасности.

Нужна ли теплоизоляция в узком шкафу?
Обязательно. Она предотвращает появление конденсата на холодных трубах и теплопотери на горячих, а также защищает кабели от перегрева при близком расположении.

Как проверить стыки, если их не видно?
Я использую зеркало на телескопической ручке или камеру смартфона. Также помогает метод «сухой салфетки» — проведите ею по стыку, любая влага будет сразу заметна.

Можно ли уменьшить расстояние между кабелями?
Да, между контрольными кабелями и силовыми линиями до 1 кВ расстояние может быть уменьшено до 100 мм, если они разделены перегородкой с пределом огнестойкости.

Что делать, если трубы мешают закрыть ревизионный люк?
В этом случае я применяю смещение осей труб с помощью 45-градусных отводов. Никогда не давите на трубы дверцей люка.

Таблица 4. Минимальные допустимые расстояния между коммуникациями
