Прокладка коммуникаций внутри перегородок из ГКЛ позволяет полностью скрыть трубы и получить идеально ровные стены без лишних выступов. Средняя стоимость материалов для такой задачи начинается от 6 000 рублей, а время выполнения работ занимает от 12 до 20 рабочих часов. Монтаж труб в гипсокартонных перегородках: пошаговая инструкция и советы помогут избежать протечек и лишнего шума в будущем. Правильный подход к этому процессу гарантирует надежность всей сантехнической системы.
Подготовительный этап и важные знания
Сложность данной работы оценивается как средняя. Потребуются базовые навыки работы с полипропиленом или сшитым полиэтиленом, а также понимание принципов сборки металлического каркаса. Я рекомендую проводить прокладку труб строго после монтажа направляющих профилей, но до того, как листы гипсокартона будут прикручены к стенам. Это самый удобный момент, когда доступ к внутреннему пространству перегородки максимально открыт.
Выбор подходящих материалов

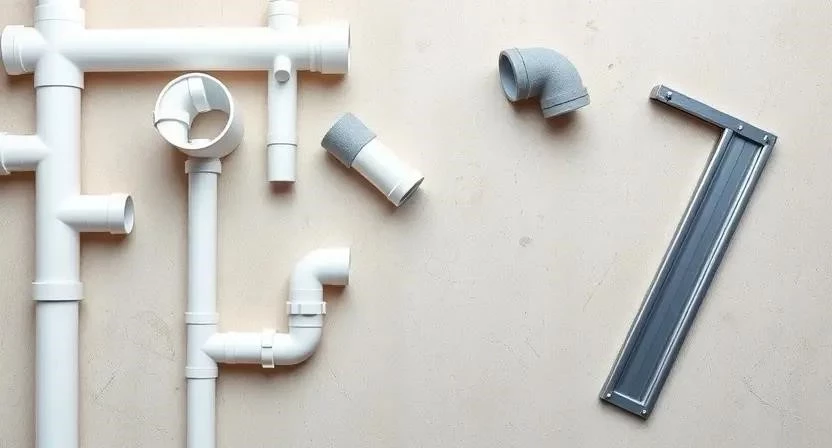

Для скрытой разводки лучше всего использовать трубы из сшитого полиэтилена (PEX) или качественный полипропилен. Важно подобрать изоляцию, которая погасит вибрации и предотвратит появление конденсата. Крепежные элементы должны быть устойчивыми к коррозии.
- Трубы из сшитого полиэтилена (PEX) или полипропилена
- Фитинги (угольники, тройники, муфты)
- Энергофлекс или вспененный полиэтилен для изоляции
- Металлические или пластиковые хомуты
- Герметик силиконовый санитарный
- Монтажная пена с низким расширением
- Саморезы по металлу для крепления хомутов
- ФУМ-лента или нить для уплотнения резьбы
Материалы проще всего купить в крупных строительных гипермаркетах, где можно сразу подобрать совместимые фитинги одного бренда.
| Материал | Примерный расход на 1 точку | Средняя цена за ед. | |
|---|---|---|---|
| Труба PEX 16мм | 5-7 метров | 80 руб/м | 560 руб |
| Фитинги (комплект) | 4-6 шт | 120 руб/шт | 720 руб |
| Изоляция (трубка) | 5-7 метров | 40 руб/м | 280 руб |
| Хомуты пластиковые | 10 шт | 15 руб/шт | 150 руб |
| Герметик/Пена | 0.5 баллона | 600 руб/баллон | 300 руб |
Инструментарий для работы
Для качественного монтажа не обойтись без специализированного оборудования. Если нет своего резака для труб, его можно взять в аренду в строительном магазине, это выйдет дешевле покупки профессионального инструмента.
- Перфоратор — для сверления отверстий в бетонном основании и профилях
- Уровень (пузырьковый или лазерный) — контроль уклона труб
- Резак для труб — обеспечивает идеально ровный срез
- Шуруповерт — фиксация хомутов и зашивка ГКЛ
- Паяльник для полипропилена — если выбраны ПП-трубы
- Рулетка и маркер — точная разметка трасс
- Плоскогубцы — затяжка хомутов
| Инструмент | Назначение | Статус | Альтернатива |
|---|---|---|---|
| Перфоратор | Отверстия в стенах | Обязательно | Ударная дрель |
| Резак | Чистый рез трубы | Обязательно | Нож (для мягких труб) |
| Уровень | Соблюдение уклона | Обязательно | Строительный уровень |
| Паяльник | Сварка стыков | По ситуации | Пресс-фитинги |
| Шуруповерт | Монтаж каркаса | Обязательно | Отвертка |
Организация пространства в помещении
Перед началом работ я всегда полностью освобождаю зону монтажа от мебели и лишнего хлама. Пол застилаю плотной полиэтиленовой пленкой, чтобы строительная пыль и обрезки труб не въелись в покрытие. Важно организовать хорошее освещение, так как внутри каркаса часто бывает темно. Для выноса мусора готовлю большой строительный мешок, чтобы не загромождать проходы.
Подготовка поверхности и каркаса
Сначала монтируется каркас перегородки. Я внимательно изучаю схему разводки и отмечаю на профилях места, где трубы будут проходить насквозь. В этих точках сверлятся отверстия. Важно, чтобы диаметр отверстия был на 5-10 мм больше диаметра трубы вместе с изоляцией. Это нужно для того, чтобы труба не перетиралась о край металла при температурном расширении.

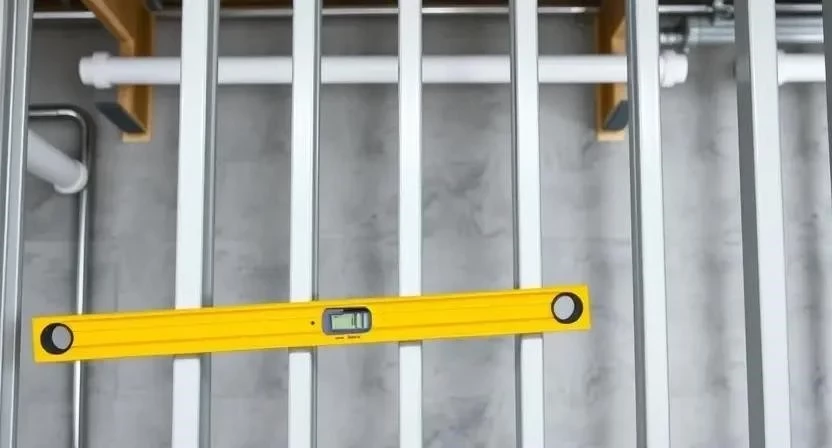

Проверяю вертикальность всех профилей уровнем. Если каркас перекошен, трубы могут лечь с натягом, что приведет к лишним напряжениям в системе. В местах примыкания профилей к полу и потолку наношу слой грунтовки, чтобы избежать появления плесени под будущим гипсокартоном.
Личный опыт: Однажды я забыл проверить вертикаль профиля в узком санузле и в итоге труба уперлась в металл под углом. Пришлось пересверливать отверстие, что заняло лишний час. Теперь сначала проверяю уровень, а потом сверлю.
Пошаговая технология установки коммуникаций
Процесс требует аккуратности и строгого соблюдения последовательности действий.
- Разметка трасс (1 час). Наношу линии прохождения труб на полу и профилях, учитывая вылеты под смесители и выводы канализации.
- Сверление профилей (1 час). Пробиваю отверстия в стойках каркаса. Использую сверло по металлу, стараясь не заусенцевать края.
- Нарезка труб (1 час). Режу трубы в размер с небольшим запасом (2-3 см) для компенсации расширения.
- Укладка основных магистралей (3 часа). Протягиваю трубы через отверстия в профилях. Стараюсь избегать острых углов, используя плавные изгибы.

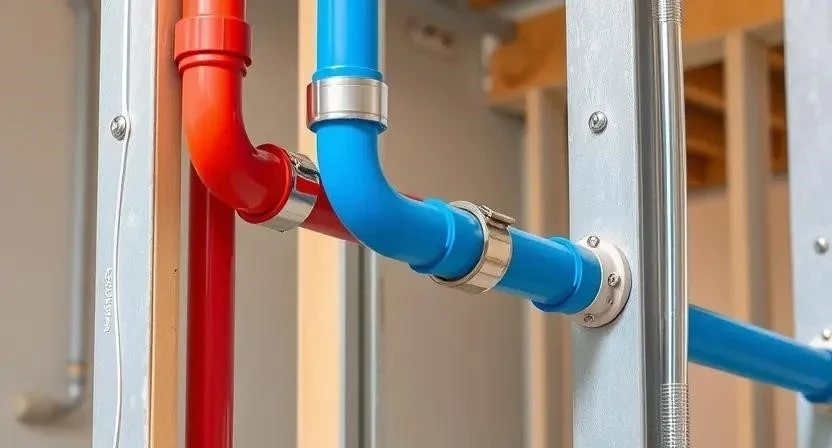

- Фиксация хомутами (2 часа). Креплю трубы к профилям с помощью пластиковых хомутов. Не затягиваю их «намертво» — труба должна иметь минимальный люфт.
- Монтаж изоляции (2 часа). Надеваю на трубыC энергофлекс. Это уберет шум бегущей воды и защитит от конденсата.
- Проверка герметичности (2 часа). Подаю давление в систему. Оставляю трубы под нагрузкой на несколько часов, чтобы убедиться в отсутствии протечек.
- Зашивка гипсокартоном (3 часа). Прикручиваю листы ГКЛ к каркасу. Использую влагостойкий (зеленый) гипсокартон для зон с водой.
- Заделка швов (2 часа). Шпаклюю стыки листов и места примыкания к стенам.
- Финишная отделка (4 часа). Грунтую поверхность и приступаю к покраске или укладке плитки.
При монтаже важно помнить о безопасности. Я всегда работаю в защитных очках, когда сверлю металл, и использую перчатки, чтобы не порезать руки об острые края профиля. Если использую монтажную пену, обязательно проветриваю помещение.

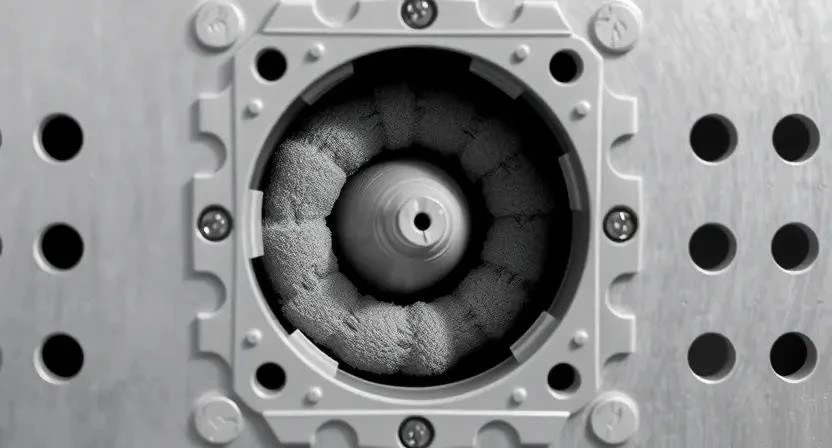

Личный опыт: Я заметил, что если добавить в отверстия профилей немного монтажной пены вокруг трубы, это полностью убирает вибрации и посторонние звуки при включении воды.
Технические нюансы и требования
Температурный режим при монтаже должен быть в пределах +5…+25°C. Особенно это важно при использовании герметиков и клеев. Учитывайте тепловое расширение: полипропилен «гуляет» сильнее, чем сшитый полиэтилен. Поэтому в длинных пролетах я оставляю небольшие петли-компенсаторы.
Влажность в помещении не должна быть критической во время зашивки ГКЛ, иначе листы могут деформироваться. Время полного высыхания герметика и шпаклевки составляет около 24 часов. Не рекомендую подавать горячую воду в систему сразу после монтажа — дайте соединениям «усесть».
Типичные ошибки новичков
Многие допускают грубые просчеты, которые проявляются только после чистовой отделки.
- Слишком маленькие отверстия. Труба плотно прижимается к металлу, что ведет к износу изоляции и шуму.
- Отсутствие изоляции. Внутри стены образуется конденсат, который со временем приводит к гниению гипсокартона.
- Жесткое крепление. Слишком тугие хомуты не дают трубе расширяться, из-за чего могут появиться микротрещины в стыках.
- Игнорирование уклона. Для канализационных труб в ГКЛ-перегородках обязателен уклон 2-3 см на каждый метр длины.
- Использование обычного ГКЛ. В санузлах обычный серый лист размокнет при первой же серьезной протечке.
Если обнаружили ошибку с уклоном после зашивки, придется вскрывать часть стены. Исправить это «на ходу» невозможно.
Расчет стоимости и экономия
Стоимость работ зависит от количества точек водоразбора и общей длины трасс.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница |
|---|---|---|---|
| Материалы (трубы, фитинги) | 5 000 | 5 000 | 0 |
| Расходники (хомуты, пена) | 1 500 | 1 500 | 0 |
| Работа по монтажу | 0 | 8 000 — 12 000 | 8 000 — 12 000 |
| Аренда инструмента | 1 000 | 0 (свой) | -1 000 |
| 7 500 | 14 500 — 18 500 | 7 000 — 11 000 |
Экономия при самостоятельном выполнении составляет около 50-60% от общей сметы. Однако я советую нанимать профи, если вы никогда не работали с пайкой труб — одна протечка внутри стены обойдется дороже, чем услуги мастера.
Эксплуатация и уход за системой
После завершения всех работ систему следует эксплуатировать в штатном режиме. Я рекомендую раз в год проверять места выходов труб (под раковиной, в душе) на предмет появления влаги. Срок службы качественных PEX-труб в ГКЛ-стенах составляет до 50 лет.
Приступать к чистовой отделке (покраске или плитке) можно только после полного высыхания всех швов и проверки системы под давлением. Помните, что любые отверстия в стене после отделки нужно сверлить крайне осторожно, используя детектор металла и труб.
Личный опыт: Когда я делал разводку в маленькой квартире, я использовал коллекторную схему. Это позволило минимизировать количество соединений внутри перегородки, что практически исключило риск протечек.
Альтернативные способы прокладки
Если перегородка из ГКЛ не планируется, трубы можно уложить в штробах бетонных стен. Это более трудоемкий процесс с огромным количеством пыли. Другой вариант — использование сантехнических шкафов, которые позволяют оставить доступ к трубам без демонтажа стен.
Сравнение материалов: полипропилен дешевле и проще в монтаже, но требует пайки. Сшитый полиэтилен (PEX) дороже, но он гибкий, что позволяет прокладывать его без лишних фитингов, снижая риск протечек в скрытых зонах.
Часто задаваемые вопросы (FAQ)
Можно ли использовать гофру для труб в ГКЛ?
Да, гофра отлично подходит для защиты труб от механических повреждений и дополнительной шумоизоляции.
Как полностью избежать шума воды в стенах?
Используйте толстостенную изоляцию из вспененного полиэтилена и фиксируйте трубы мягкими пластиковыми хомутами.
Что делать, если произошла протечка в ГКЛ-стене?
Сначала перекройте воду. Если использован влагостойкий ГКЛ, достаточно вырезать поврежденный участок, устранить течь и поставить «латку» из нового листа.
Какого диаметра должны быть отверстия в профиле?
Оптимально — на 5-10 мм больше внешнего диаметра трубы с учетом изоляции.
Нужно ли красить трубы перед зашивкой?
Нет, это бессмысленно. Важнее обеспечить их качественную изоляцию.
Можно ли прокладывать трубы вместе с электропроводкой?
Нежелательно. Соблюдайте дистанцию минимум 10-15 см, чтобы избежать перегрева проводов и исключить риск короткого замыкания при протечке.
Какое давление считается нормальным при проверке?
Обычно систему опрессовывают давлением в 1.5-2 раза выше рабочего (примерно 6-10 бар) на 2-4 часа.
