Монтаж инженерных сетей в старом фонде или при перепланировке часто ставит перед выбором: ломать стены или оставить трубы снаружи. Открытая разводка коммуникаций позволяет избежать грязных работ и сократить бюджет на 40% по сравнению со скрытым монтажом. Срок реализации такого проекта обычно в два раза короче. Это практичное решение для тех, кто ценит скорость и простоту обслуживания.
Особенности открытого способа прокладки сетей
Данный метод подразумевает размещение труб, кабелей и проводов непосредственно на поверхности стен, потолков или пола. Чаще всего такая схема встречается при организации электрики, водоснабжения и отопления. В жилых помещениях открытый монтаж сейчас популярен в интерьерах стиля лофт. В технических зонах, таких как гаражи, подвалы, склады и котельные, этот вариант является основным из-за требований к быстрому доступу к узлам.
Технические параметры и требования к материалам
При открытом монтаже на первый план выходит защита коммуникаций от механических повреждений и внешнего воздействия. Кабели укладывают в гофру или кабель-каналы, а трубы фиксируют жесткими хомутами. Важно подбирать материалы с высоким классом пожаробезопасности, так как они находятся в зоне прямого доступа к воздуху и возможным источникам огня.
| Параметр | Открытый монтаж | Скрытый монтаж | Значение для эксплуатации |
|---|---|---|---|
| Доступ к сети | Мгновенный | Требует демонтажа отделки | Скорость ремонта при аварии |
| Защита кабеля | Кабель-канал/Гофра | Штроба/Гофра в стене | Защита от проколов и перегибов |
| Требования к эстетике | Высокие (декор коробов) | Минимальные (не видно) | Влияние на внешний вид интерьера |
| Пожаробезопасность | Зависит от материала короба | Зависит от состава стены | Риск распространения огня |
| Сложность замены | Низкая | Высокая | Затраты на модернизацию системы |
Технология установки и монтажные нюансы
Главное отличие этого метода от штробления — отсутствие пыли и разрушения структуры стены. Однако здесь критически важна точность разметки. Если в скрытом монтаже небольшую кривизну можно скрыть слоем штукатурки, то открытая труба, проложенная «на глаз», будет бросаться в глаза и портить весь вид. Я всегда использую лазерный уровень, чтобы линии были идеально параллельны полу и потолку.
Необходимые инструменты:
- Перфоратор или ударная дрель
- Лазерный уровень или строительный отвес
- Труборез или нож для кабеля
- Набор отверток и пассатижи
- Рулетка и маркер
- Шуруповерт
- Струбцины для фиксации деталей
Материалы для работы:
- Пластиковые кабель-каналы (разного сечения)
- Гофрированная труба ПВХ или ПНД
- Металлические или пластиковые клипсы/хомуты
- Дюбель-гвозди 6х40 мм
- Распаячные коробки для электрики
- Изолента или термоусадочные трубки
- Герметик силиконовый для стыков
- Стяжки нейлоновые
Я однажды монтировал разводку в гараже с очень кривыми бетонными стенами. Чтобы трубы не «гуляли», я использовал усиленные стальные хомуты с резиночной прокладкой, что полностью исключило вибрацию при работе насоса.
Пошаговый процесс монтажа:
- Разметка трассы с помощью лазерного уровня (30-60 мин).
- Очистка поверхности от пыли и старой краски для лучшего прилегания коробов (20-40 мин).
- Сверление отверстий под крепления с шагом 40-60 см (1-2 часа).
- Установка клипс или монтаж основания кабель-канала (1 час).
- Прокладка кабелей или труб в заготовленные направляющие (2-3 часа).
- Установка распределительных коробок и соединительных узлов (1 час).
- Закрытие крышек кабель-каналов или фиксация хомутов (1 час).
- Проверка герметичности соединений труб или прозвонка электрики (1 час).
- Финальная затяжка всех креплений (30 мин).
Меры безопасности: При работе с перфоратором обязательно надевайте защитные очки и респиратор. Перед началом монтажа электрики полностью обесточьте сеть. При работе с химическими герметиками обеспечьте сквозное проветривание помещения.
Эксплуатация и долговечность
Срок службы открытых сетей зависит исключительно от качества материалов. Пластик кабель-каналов может выгорать на солнце, а дешевые хомуты — трескаться от перепадов температур. Главный плюс здесь — прозрачность системы. Любая протечка или короткое замыкание обнаруживаются мгновенно. Вам не нужно использовать тепловизор или искать влажное пятно на обоях, чтобы понять, где произошел разрыв.
Эстетическая сторона вопроса
Многие опасаются, что открытые провода превратят комнату в склад. Это не так, если использовать современные решения. В стиле лофт медные трубы или черные стальные профили становятся частью декора. Для классических интерьеров применяют декоративные короба в цвет стен. Я заметил, что правильно подобранный цвет кабель-канала делает его практически незаметным на фоне обоев.
Расчет стоимости и экономия
Открытый монтаж обходится значительно дешевле за счет отсутствия затрат на штробление и последующее восстановление отделки. Вы экономите на аренде мощного пылесоса и покупке мешков для строительного мусора. Также сокращается оплата труда мастера, так как время работы уменьшается в несколько раз.
| Статья расходов | Открытый монтаж (руб.) | Скрытый монтаж (руб.) | Экономия |
|---|---|---|---|
| Материалы (расходники) | 3 000 – 7 000 | 5 000 – 12 000 | ~40% |
| Работа мастера (за точку) | 500 – 800 | 1 500 – 2 500 | ~60% |
| Восстановление отделки | 0 | 10 000 – 30 000 | 100% |
| Время выполнения | 1-2 дня | 4-7 дней | в 3-4 раза |
| 12 000 – 20 000 | 35 000 – 60 000 | до 65% |
Сравнение преимуществ и недостатков
Выбор между открытым и скрытым способом всегда зависит от приоритетов: либо идеальный вид, либо практичность и бюджет.
| Критерий | Плюсы открытой разводки | Минусы открытой разводки |
|---|---|---|
| Скорость | Быстрая установка без пыли | — |
| Цена | Минимальные затраты на работу | — |
| Обслуживание | Легкий доступ к любой точке | — |
| Эстетика | Подходит для стиля лофт | Визуальный шум в классике |
| Гигиена | Нет строительного мусора | Накопление пыли на коробах |
| Безопасность | Быстрое обнаружение аварий | Риск случайного повреждения |
Рекомендации по выбору для разных помещений
Не стоит везде использовать один и тот же подход. В некоторых зонах открытый монтаж будет идеален, а в других — недопустим.
| Помещение | Рекомендуемый тип | Причина выбора | Материал |
|---|---|---|---|
| Гараж / Мастерская | Открытый | Частая перепланировка, доступ | Гофра, стальные хомуты |
| Ванная комната | Скрытый | Влагостойкость, гигиена | Сшитый полиэтилен |
| Кухня (зона техники) | Открытый (частично) | Возможность добавить розетки | Кабель-канал ПВХ |
| Спальня / Гостиная | Скрытый | Эстетика, отсутствие пыли | ВВГнг в гофре |
| Котельная / Подвал | Открытый | Технический доступ, безопасность | Металл, ППР трубы |
Правила успешного монтажа:
- Всегда закладывайте запас кабеля (10-15 см) в распределительных коробках.
- Используйте только негорючие материалы для коробов в жилых зонах.
- Соблюдайте дистанцию между электрическими и водопроводными линиями (не менее 15 см).
- Проверяйте надежность каждого крепления, чтобы труба не вибрировала.
- Маркируйте каждую линию на входе и выходе для упрощения будущего ремонта.
- Подбирайте цвет отделочных элементов строго под тон стены.
Советы по маскировке и выбору материалов

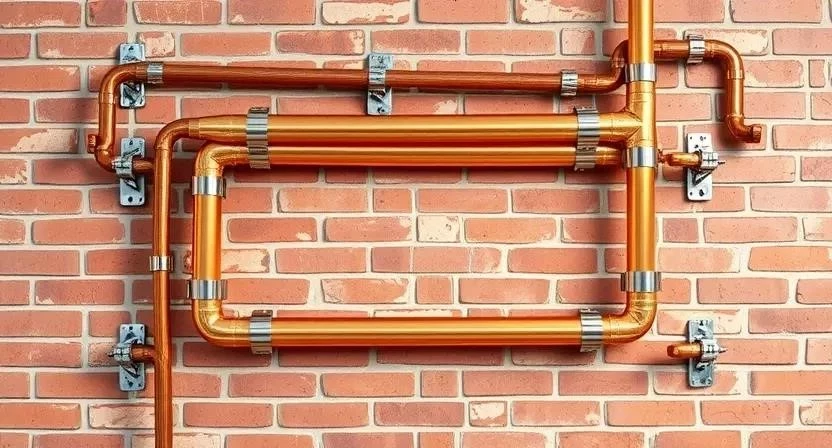

Опытные инженеры рекомендуют не пытаться полностью скрыть открытую разводку, если она не вписывается в дизайн. Лучше сделать её акцентом. Например, использование медных труб в ванной комнате в индустриальном стиле выглядит дорого и стильно. Я рекомендую выбирать кабель-каналы с защелками, а не на клеевой основе — клей со временем отходит от стены под весом проводов.
Я однажды столкнулся с ситуацией, когда заказчик хотел скрыть открытую проводку с помощью гипсокартонных коробов. В итоге мы получили «мертвые зоны», где при любой поломке пришлось бы резать гипсокартон. Я убедил его оставить открытые черные трубы, и в итоге интерьер стал выглядеть гораздо современнее.
Ответы на частые вопросы
Законна ли открытая проводка в квартире?
Да, она полностью законна, если соблюдаются нормы ПУЭ (Правила устройства электроустановок) по изоляции и защите кабелей.
Можно ли позже скрыть открытую разводку?
Да, это проще всего сделать с помощью монтажа гипсокартонных стен или установки декоративных панелей.
Какие материалы самые долговечные для открытого монтажа?
Для электрики — ПВХ-гофра и качественные кабель-каналы. Для воды — полипропилен (PPR) или медь.
Не будет ли собираться пыль на трубах и коробах?
Будет, но обычная влажная уборка раз в неделю полностью решает эту проблему.
Как рассчитать количество кабель-канала?
Измерьте длину всех трасс по стенам, прибавьте 10% на обрезки и углы.
Можно ли крепить кабель-канал на двухсторонний скотч?
Для легких проводов можно, но для силовых кабелей или труб это недопустимо — они отвалятся через месяц.
Что делать, если стена из рыхлого кирпича?
Используйте специальные дюбели для газобетона или кирпича с широкой резьбой для надежной фиксации.
Я часто вижу, как новички экономят на крепежах, покупая самые дешевые пластиковые клипсы. В итоге через год трубы начинают провисать. Мой совет: не жалейте денег на качественные металлические хомуты, они стоят копейки, но держат десятилетиями.
