Организация отопления в частном доме требует точной настройки температуры в каждой комнате. Без специального оборудования одна комната перегревается, а в другой становится холодно. Установка автоматики для газового котла и коллекторной системы решает эту проблему. Монтаж базового комплекта занимает от 1 до 3 дней, а стоимость оборудования варьируется от 15 000 до 120 000 рублей в зависимости от сложности. Правильная настройка позволяет снизить расход газа на 20-30%.
Принцип работы систем управления
Эта система представляет собой единый организм, где компоненты постоянно обмениваются данными. Контроллер выступает «мозгом», который получает сигналы от комнатных термостатов. Если температура в спальне упала, контроллер подает команду на сервопривод коллектора. Тот открывает клапан, и горячий теплоноситель поступает в конкретную петлю теплого пола или радиатор. Одновременно с этим автоматика дает сигнал котлу включиться или изменить температуру подачи. Я заметил, что такая связка полностью исключает необходимость вручную крутить вентили на коллекторе каждый раз, когда меняется погода.
Разновидности систем автоматизации
Выбор оборудования зависит от того, насколько глубоко владелец хочет погрузиться в управление климатом. Существуют простые решения, которые просто поддерживают заданную температуру, и сложные системы с удаленным доступом.
Основные типы автоматики:
- Простая (релейная) — работает по принципу «включено/выключено».
- Программируемая — позволяет задать график температуры по часам и дням недели.
- Погодозависимая — регулирует нагрев, опираясь на датчик температуры на улице.
- Системы «умный дом» — интеграция в общую сеть с управлением через смартфон.
- Термостатические головки — локальное управление на каждом радиаторе.
- Зональные контроллеры — разделение дома на независимые контуры обогрева.
- Гидравлические разделители с автоматикой — для сложных систем с несколькими котлами.
- Сервоприводы с возвратной пружиной — закрывают контур при отключении питания.

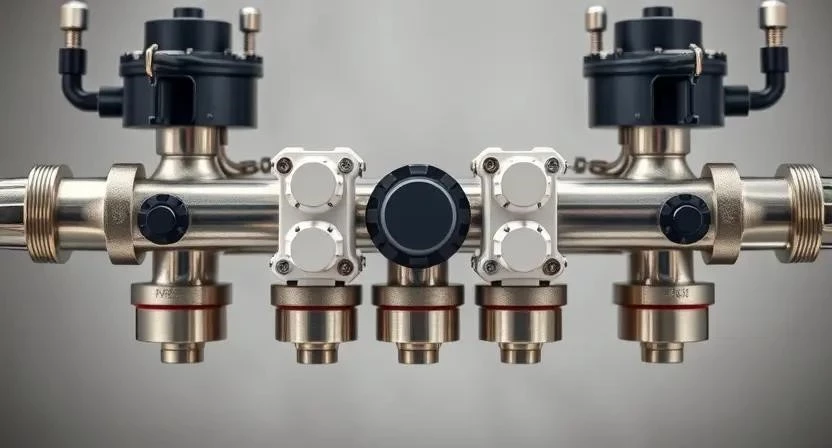

Для коллекторов используют два основных типа приводов: нормально-закрытые (открываются при подаче тока) и нормально-открытые. Я всегда советую ставить нормально-закрытые, чтобы в случае сбоя электроники дом не перегрелся.
| Вид автоматики | Функционал | Сложность монтажа | Экономия газа |
|---|---|---|---|
| Релейная | Поддержание температуры в одной точке | Низкая | 5-10% |
| Программируемая | График температуры по времени | Средняя | 15-20% |
| Погодозависимая | Коррекция по уличной температуре | Высокая | 20-25% |
| Умный дом | Полный контроль со смартфона, сценарии | Очень высокая | до 30% |
| Зональная | Управление каждой комнатой отдельно | Средняя | 15-25% |
Технические параметры оборудования
При подборе компонентов важно смотреть не на бренд, а на совместимость. Большинство контроллеров работают при напряжении 24В или 220В. Ошибка в этом вопросе может привести к выгоранию платы управления котлом.
Точность датчиков температуры обычно составляет 0,1–0,5°C. Класс защиты оборудования для котельной должен быть не ниже IP44, чтобы влага и пыль не вывели систему из строя. Важно проверять совместимость с маркой котла: некоторые производители используют закрытые протоколы, и сторонний термостат к ним просто не подключить.
| Параметр | Значение (стандарт) | Влияние на систему |
|---|---|---|
| Напряжение питания | 24В / 220В | Безопасность и совместимость |
| Диапазон регулировки | от +5°C до +35°C | Комфорт в помещении |
| Погрешность датчика | ±0.2°C | Стабильность температуры |
| Время срабатывания привода | 15-45 секунд | Скорость реакции системы |
| Класс защиты | IP44 / IP54 | Срок службы в котельной |
Сферы применения и ограничения
Автоматизация незаменима в частных коттеджах и больших загородных домах. В квартирах с автономным отоплением она также актуальна, но там чаще ограничиваются одним комнатным термостатом. В системах с теплыми полами автоматика обязательна, так как бетонная стяжка обладает огромной инерцией. Если перегреть пол, остудить его получится только через несколько часов.
Есть и ограничения. В очень старых домах с огромными теплопотерями и отсутствием утепления автоматика будет работать на износ, постоянно включая котел. В таких случаях сначала нужно утеплить стены, иначе экономия будет копеечной.
Порядок монтажа и настройки
Процесс установки требует аккуратности с электрикой. Я однажды столкнулся с тем, что монтажники проложили силовой кабель 220В в одном жгуте с сигнальным кабелем термостата — в итоге в системе появились наводки, и котел включался сам по себе. Никогда так не делайте.
Необходимые инструменты:
- Стриппер для зачистки проводов.
- Мультиметр для проверки напряжения.
- Перфоратор с набором сверл 6 мм.
- Набор отверток (крестовая, плоская).
- Кабельный канал или гофра.
- Уровень строительный.
- Клеммники WAGO.
- Маркер для подписи кабелей.
Пошаговая инструкция по установке:
- Разметка мест установки термостатов в комнатах (вдали от сквозняков и солнца) — 1 час.
- Штробление стен и прокладка кабеля от комнат к коллекторному узлу — 4-8 часов.
- Монтаж распределительного коллектора на стену — 2 часа.
- Установка сервоприводов на клапаны коллектора — 1 час.
- Монтаж контроллера в электрощит или рядом с котлом — 2 часа.
- Подключение проводов от термостатов к контроллеру — 2 часа.
- Соединение контроллера с управляющим контактом котла — 1 час.
- Проверка целостности цепей с помощью мультиметра — 1 час.
- Первый запуск системы и проверка срабатывания каждого привода — 2 часа.
- Настройка температурных порогов и расписания в меню — 1 час.
Меры безопасности: Все работы по подключению к сети 220В выполняются строго при выключенном автомате. Используйте респиратор при штроблении стен. Обязательно заземляйте металлический корпус коллектора и щит автоматики.
Расчет оборудования и материалов
Количество сервоприводов всегда равно количеству петель теплого пола или радиаторных групп. Мощность контроллера выбирается исходя из количества зон управления. Если в доме 5 комнат, нужен контроллер минимум на 6-8 зон с запасом.
Я обычно считаю датчики по принципу: одна жилая комната = один термостат. В санузлах датчики ставят реже, там достаточно ручного управления на коллекторе.
| Площадь дома | Кол-во зон | Сервоприводы (шт) | Контроллер | Примерная стоимость |
|---|---|---|---|---|
| до 60 м2 | 2-3 | 3 | Компактный (3 зоны) | 18 000 руб. |
| 60-120 м2 | 4-6 | 6 | Средний (6-8 зон) | 35 000 руб. |
| 120-200 м2 | 7-12 | 12 | Модульный (12+ зон) | 60 000 руб. |
| свыше 200 м2 | 13+ | 15+ | Промышленный/Умный дом | от 90 000 руб. |
Обзор производителей
Рынок делится на три сегмента. Премиум-сегмент занимают европейские бренды (например, Salus, Danfoss, Honeywell). Они отличаются идеальной точностью и долговечностью, но стоят дорого. Средний сегмент — это качественные китайские и турецкие системы, которые сейчас доминируют по соотношению цена/качество.
Российские производители предлагают бюджетные решения, которые просты в ремонте, но часто уступают в дизайне и программном обеспечении. Гарантия на европейское оборудование обычно составляет 2-5 лет, на бюджетное — 1 год.
Преимущества и недостатки автоматизации
Любая техника имеет свои сильные и слабые стороны. Я всегда честно говорю заказчикам, что автоматика — это не только комфорт, но и дополнительная точка отказа в системе.
Плюсы системы:
- Значительное снижение счетов за газ.
- Отсутствие перегрева в комнатах.
- Возможность поддерживать разную температуру в спальне и гостиной.
- Снижение износа котла за счет оптимизации циклов включения.
- Автоматическое управление при отсутствии хозяев в доме.
- Защита системы от перемерзания в зимний период.
- Повышение общего комфорта проживания.
- Возможность удаленного мониторинга.
Минусы и сложности:
- Высокая стоимость первоначального комплекта.
- Необходимость прокладки большого количества кабелей.
- Зависимость отопления от электроснабжения.
- Сложность настройки для неопытного пользователя.
- Риск выхода из строя электроники при скачках напряжения.
- Требуется квалифицированный монтаж.
- Необходимость периодического обслуживания датчиков.
Сравнение с ручным управлением
Многие пытаются сэкономить, оставляя ручные вентили на коллекторе. Но в реальности это приводит к тому, что люди либо мерзнут, либо тратят лишние деньги на топливо.
| Критерий | Ручное управление | Автоматизированная система |
|---|---|---|
| Комфорт | Низкий (нужно ходить к котлу) | Высокий (все само) |
| Расход газа | Высокий (перетопы) | Оптимальный (экономия до 30%) |
| Срок службы котла | Средний | Выше (меньше лишних пусков) |
| Сложность монтажа | Минимальная | Средняя/Высокая |
| Стоимость внедрения | 0 руб. | от 15 000 руб. |
Стоимость и выбор поставщика
Средняя стоимость комплекта для дома 100 м2 с 5-ю зонами обойдется примерно в 30 000 – 45 000 рублей. На цену влияет бренд, количество приводов и наличие Wi-Fi модуля. Если хотите сэкономить, берите базовый контроллер и добавляйте модули расширения по мере необходимости.
Покупать оборудование рекомендую в специализированных инженерных компаниях, а не в гипермаркетах. В профильных магазинах вам помогут с подбором совместимых приводов и дадут реальную гарантию, а не просто чек.
Практический опыт и отзывы
Монтажники в один голос говорят: автоматика — это лучший способ избежать конфликтов с заказчиком. Когда клиент сам выставил температуру в приложении, он больше не жалуется, что «в углу дует».
Я однажды ставил систему в доме, где владелец до этого регулировал тепло вручную. Через месяц он позвонил и сказал, что расход газа упал почти в полтора раза. Оказалось, он просто перестал топить весь дом на максимум, чтобы согреть одну холодную комнату. Однако бывает и негатив: один клиент забыл поставить стабилизатор напряжения, и после грозы у него сгорел блок питания контроллера. Это лишний раз доказывает, что электроника требует защиты.
Часто задаваемые вопросы
1. Можно ли поставить автоматику на старый котел?
Да, если у котла есть разъем для внешнего термостата (сухой контакт). Если нет, можно управлять циркуляционным насосом.
2. Что будет, если отключится электричество?
Если стоят сервоприводы с возвратной пружиной, они закроют контуры. Отопление прекратится, но дом будет остывать медленно.
3. Реально ли сэкономить на газе?
Да, за счет исключения перетопов и использования ночного режима понижения температуры.
4. Сколько живут сервоприводы?
Качественные модели работают 10-15 лет без замены.
5. Можно ли управлять системой через интернет?
Да, если контроллер поддерживает Wi-Fi или имеет специальный GSM-модуль.
6. Сложно ли настроить систему самому?
Базовые функции — нет. Но для настройки погодозависимых кривых лучше позвать мастера.
7. Поможет ли автоматика, если в доме сквозняки?
Она будет чаще включать котел, чтобы компенсировать потери, но комфорт все равно вырастет.
8. Какой кабель использовать для термостатов?
Обычно достаточно четырехжильного кабеля КВВГ 4х0.5 мм2.
