Организация разводки отопления в частном доме требует точного расчета гидравлики, чтобы каждый радиатор грел равномерно. При установке системы с несколькими контурами возникает задача разделения потоков теплоносителя. Стоимость качественного узла распределения варьируется от 15 000 до 70 000 рублей, а монтаж занимает обычно один рабочий день. Правильно подобранные коллекторные узлы и гидрострелки для котла позволяют избежать перегрева оборудования и лишнего шума в трубах. Такая схема обеспечивает стабильную работу всей котельной.
Принцип работы разделительных узлов

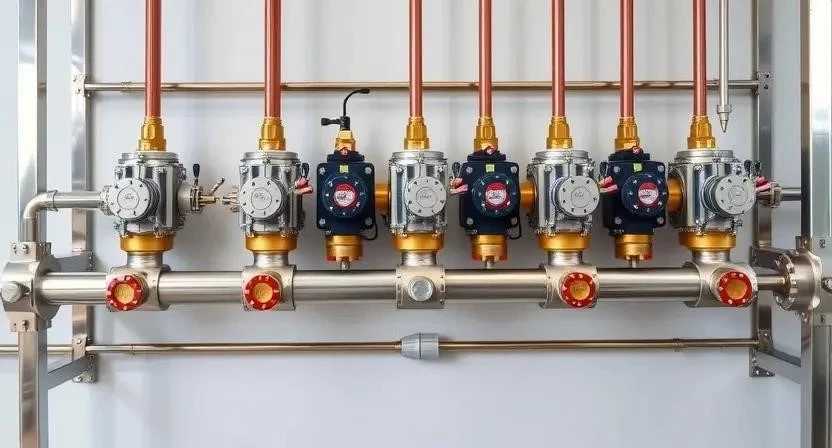

Гидрострелка представляет собой трубу большего диаметра, которая служит буфером между котлом и потребителями тепла. Она разрывает прямую связь между насосом котла и насосами контуров. Внутри этого устройства потоки теплоносителя замедляются и перемешиваются. Это нужно для того, чтобы циркуляционные насосы разных петель не «дрались» друг с другом, создавая избыточное давление или, наоборот, вызывая кавитацию. Коллекторный узел дополняет эту систему, распределяя горячую воду по отдельным веткам: на радиаторы, теплые полы или бойлер косвенного нагрева.
Разновидности оборудования для котельной
Я часто сталкиваюсь с тем, что заказчики путают простые разделители с полноценными узлами. Существуют стандартные гидрострелки, которые просто развязывают потоки, и комплексные узлы с уже установленными насосами и запорной арматурой. Коллекторы бывают распределительными (просто делят поток) и смесительными (позволяют регулировать температуру для теплого пола с помощью трехходового клапана).
Виды гидрострелок и их назначение:
| Тип устройства | Основная функция | Применение | Особенности | Сложность монтажа |
|---|---|---|---|---|
| Стандартная труба-разделитель | Гидравлическая развязка | Простые системы | Минимум деталей | Низкая |
| Узел с насосными группами | Распределение и перекачка | Многоконтурные сети | Есть встроенные насосы | Средняя |
| Смесительный узел | Снижение температуры | Теплые полы | Трехходовой клапан | Высокая |
| Коллектор с расходомерами | Точная балансировка | Большие площади | Контроль каждого контура | Средняя |
| Компактный блок-модуль | Экономия места | Малые котельные | Все в одном корпусе | Низкая |
Технические параметры и материалы
Корпус большинства современных разделителей делают из стали с порошковым покрытием или нержавеющей стали. Это гарантирует защиту от коррозии при постоянном контакте с теплоносителем. Важно смотреть на класс герметичности и максимальное рабочее давление, которое обычно составляет от 6 до 16 бар. Температурный режим должен выдерживать до 110°C, чтобы избежать деформации при аварийном перегреве котла.
Технические параметры в зависимости от мощности котла:
| Мощность котла (кВт) | Рекомендуемый диаметр (мм) | Расход теплоносителя (м3/ч) | Материал корпуса | Тип подключения |
|---|---|---|---|---|
| до 24 кВт | 32-40 | до 1.2 | Сталь/Нержавейка | Резьба 1″ |
| 24-35 кВт | 40-50 | 1.2 — 1.8 | Сталь | Резьба 1 1/4″ |
| 35-50 кВт | 50-65 | 1.8 — 2.5 | Сталь | Фланец/Резьба |
| 50-70 кВт | 65-80 | 2.5 — 3.2 | Сталь | Фланец |
| свыше 70 кВт | от 80 | от 3.2 | Сталь | Фланец |
Сферы применения и ограничения
Установка гидроразделителя обязательна в системах, где работают несколько независимых насосов. Если у вас в доме только радиаторы и один насос в котле, такая схема будет избыточной. Однако, как только появляются теплые полы, которые требуют другой температуры и скорости потока, без коллекторного узла не обойтись. Ограничения по мощности обычно начинаются от 24-35 кВт: при меньших мощностях можно обойтиться простой обвязкой, но в больших домах это приведет к тому, что котел будет часто отключаться по перегреву из-за недостаточного протока.

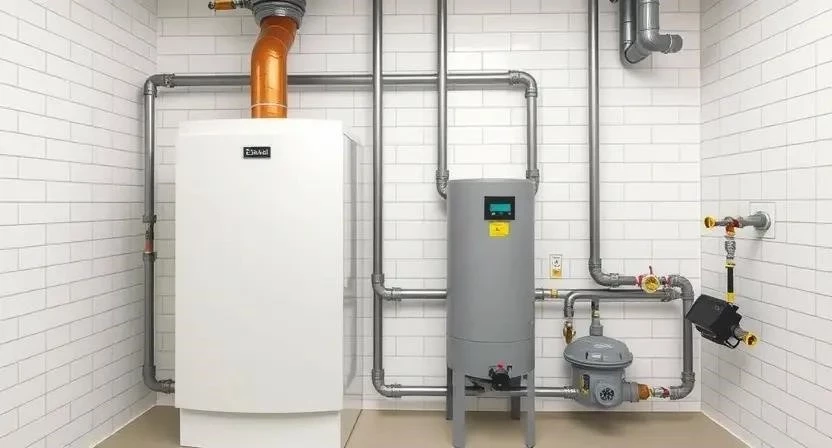

Пошаговая технология монтажа
Для работы мне всегда нужен полный набор инструментов, чтобы не бегать в магазин в разгар процесса. Сначала я подготавливаю стену, устанавливая надежные кронштейны, так как заполненный водой узел весит немало.
Необходимый инструмент:
- Разводной ключ (2 шт. разных размеров)
- Труборез для полипропилена или стали
- Строительный уровень (пузырьковый)
- Набор уплотнителей (лен с пастой или фум-лента)
- Сварочный аппарат (если трубы стальные)
- Набор отверток
- Манометр для проверки давления
- Фонарь налобный
Процесс установки по этапам:
- Разметка и крепление опорных кронштейнов (1 час).
- Установка корпуса гидрострелки строго по уровню (2 часа).
- Монтаж подающего и обратного трубопроводов от котла (3 часа).
- Подключение коллекторных групп и установка насосов (4 часа).
- Монтаж запорной арматуры (шаровых кранов) на каждый контур (2 часа).
- Установка манометров и термометров для контроля (1 час).
- Промывка системы от строительного мусора (2 часа).
- Заполнение теплоносителем и удаление воздуха через краны Маевского (3 часа).
- Проверка всех соединений под давлением 2-3 бара (1 час).
- Настройка балансировочных клапанов на контурах (2 часа).
Важный нюанс: я всегда ставлю грязевики (фильтры грубой очистки) перед входом в гидрострелку. Если в систему попадет окалина, она может забить узкие каналы коллектора. Обязательно используйте респиратор при работе с металлическими опилками и перчатки, чтобы не порезать руки об острые края труб.
Пример из опыта: Один раз я забыл проверить уровень коллектора при монтаже. В итоге в верхней точке одного из контуров образовалась воздушная пробка, которую пришлось выгонять три часа, сливая часть воды. Теперь всегда использую уровень дважды: при установке и после затяжки гаек.
Расчет параметров и подбор
Диаметр гидрострелки подбирается так, чтобы скорость потока в ней была минимальной (около 0.2-0.5 м/с). Это создает зону спокойного давления. Количество выходов коллектора зависит от количества зон в доме (например: гостиная, спальни, санузел, кухня).
Таблица подбора оборудования:
| Мощность котла | Диаметр стрелки | Кол-во контуров (пример) | Рекомендуемый насос | Ориентировочный расход |
|---|---|---|---|---|
| 15-20 кВт | 32 мм | 2-3 | 25/4 | 0.8 м3/ч |
| 24-30 кВт | 40 мм | 3-4 | 25/6 | 1.3 м3/ч |
| 35-45 кВт | 50 мм | 4-6 | 32/6 | 1.9 м3/ч |
| 50-65 кВт | 65 мм | 6-8 | 32/8 | 2.6 м3/ч |
| 70+ кВт | 80 мм | 8+ | 40/8 | 3.5 м3/ч |
Обзор производителей
На рынке сейчас доминируют три сегмента. Премиум-класс (например, Viessmann или Buderus) предлагает идеальную заводскую сборку и пожизненную гарантию на корпус, но цена кусается. Средний сегмент (Stout, Valtec) — это «золотая середина», где качество стали отличное, а цена доступная. Бюджетные варианты часто делают локальные мастерские или китайские заводы. В бюджетном сегменте я советую внимательно проверять качество резьбы и толщину стенок трубы, так как они могут быть тоньше нормы.
Преимущества и недостатки системы
Я считаю, что для любого дома площадью более 150 м2 такая схема незаменима. Она дает уверенность, что котел не уйдет в ошибку из-за того, что кто-то закрыл радиатор в одной из комнат.
Плюсы использования:
- Полная гидравлическая развязка контуров.
- Возможность точной балансировки каждого выхода.
- Защита насоса котла от перегрузок.
- Стабильная температура в разных зонах дома.
- Легкость модернизации (можно добавить новый контур).
- Снижение шума в системе отопления.
- Увеличение срока службы теплообменника котла.
- Простой доступ к обслуживанию каждого контура.
Минусы системы:
- Высокая стоимость комплекта оборудования.
- Занимает много места в котельной.
- Требуется установка дополнительных насосов.
- Усложнение схемы обвязки.
- Повышенный расход труб и фитингов.
Сравнение с альтернативами
Многие пытаются сэкономить, используя обычный тройник вместо гидрострелки. В маленьком доме это может сработать, но в большом — нет.
Сравнение методов развязки:
| Характеристика | Система с гидрострелкой | Система с тройником | |
|---|---|---|---|
| Равномерность прогрева | Высокая | Средняя/Низкая | Стрелка лучше |
| Нагрузка на насос котла | Минимальная | Высокая | Стрелка бережет котел |
| Стоимость монтажа | Высокая | Низкая | Тройник дешевле |
| Сложность настройки | Простая (балансировка) | Сложная (подбор диаметров) | Стрелка удобнее |
| Надежность | Высокая | Средняя | Стрелка стабильнее |
Пример из опыта: Установил простому тройнику в доме 200 м2. Котел постоянно включался и выключался каждые 5 минут, потому что проток был слишком низким. Заменил тройник на полноценную гидрострелку, и система наконец-то стабилизировалась, перестав «тактовать».
Стоимость и выбор поставщика
Цена коллекторного узла зависит от количества выходов и бренда. Простой разделитель обойдется в 5 000 — 10 000 рублей, а полноценный узел с насосами — от 25 000 до 60 000 рублей. При покупке я рекомендую выбирать официальных дилеров, чтобы получить гарантию. Обращайте внимание на наличие паспорта изделия, где указаны испытательные давления.
Примерный расчет стоимости комплекта:
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Оборудование (узел, насосы) | 30 000 | 30 000 | 0 |
| Расходные материалы (трубы, фитинги) | 7 000 | 8 000 | 1 000 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Пусконаладка и балансировка | 0 | 5 000 | 5 000 |
| 37 000 | 58 000 | 21 000 |
Отзывы профессионалов
Большинство монтажников сходятся в одном: экономия на гидроразвязке в многоконтурных системах всегда выходит боком. Владельцы котлов отмечают, что после установки узла пропали странные звуки в трубах, а в комнатах стало теплее. Я всегда говорю своим клиентам: не экономьте на «сердце» котельной, иначе будете переделывать всё через год.
Пример из опыта: Один клиент пытался сварить гидрострелку из куска обычной трубы. Работать-то оно работало, но внутри была жуткая турбулентность. Заменил самоделку на заводской узел, и распределение тепла стало идеально ровным.
FAQ: Ответы на частые вопросы
1. Нужна ли гидрострелка в маленьком доме до 100 м2?
Если у вас один контур (только радиаторы) и один насос, то нет. Если есть теплый пол — желательно.
2. Можно ли ставить гидрострелку без дополнительных насосов?
Можно, но тогда она будет работать просто как развязка. Для эффективного распределения по контурам насосы на выходах обязательны.
3. Поможет ли гидрострелка, если радиаторы греют неравномерно?
Да, если добавить к ней коллектор с балансировочными клапанами, вы сможете настроить поток в каждую комнату отдельно.
4. Из какого материала лучше брать узел?
Нержавейка — лучший вариант, сталь с порошковым покрытием — оптимальный по цене и качеству.
5. Влияет ли гидрострелка на расход газа?
Напрямую нет, но за счет правильного распределения тепла вы сможете снизить температуру подачи, что сэкономит топливо.
6. Что будет, если поставить слишком узкую гидрострелку?
Создастся избыточное сопротивление, насос котла будет работать с перегрузкой, а эффективность системы упадет.
7. Можно ли установить узел горизонтально?
Нет, гидрострелки и коллекторы всегда устанавливаются вертикально для правильного перемешивания потоков и сбора воздуха.
