Монтаж узла водоснабжения требует точного расчета и аккуратности. Обычно такая работа занимает от двух до трех дней. Стоимость комплектующих для среднего узла начинается от 15 000 рублей. Чтобы понять, как установить коллекторный шкаф своими руками, нужно разобраться в схеме разводки и последовательности монтажа узлов. Правильный подход исключит протечки в будущем.
Особенности подготовки к работе
Сложность монтажа оценивается как средняя. Потребуются базовые навыки работы с труборезным инструментом и понимание принципов гидравлики. Я рекомендую планировать эти работы на этапе чернового ремонта, до того как будут выровнены стены и уложен чистовой пол. Это позволит скрыть все коммуникации и избежать лишнего штробления готовых поверхностей.

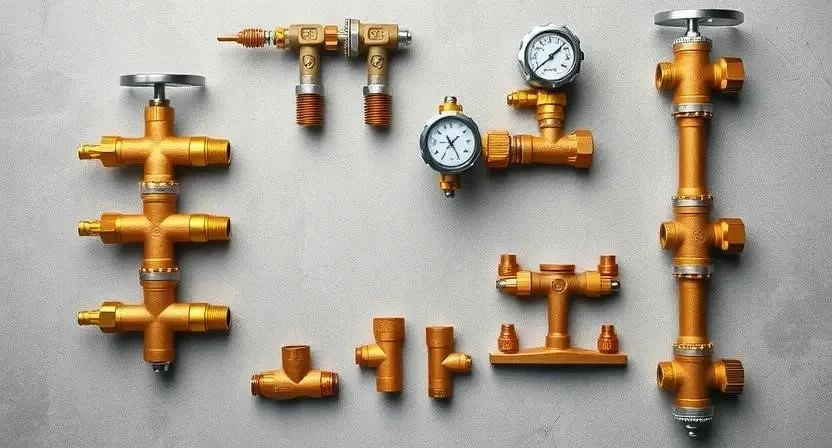

Подбор необходимых материалов
Для сборки качественного узла я всегда подбираю компоненты с запасом по прочности. Важно, чтобы все фитинги были одного бренда или совместимы по стандартам резьбы. Покупать комплектующие лучше в специализированных сантехнических магазинах, а не в гипермаркетах, чтобы получить профессиональную консультацию по совместимости.
- Коллекторный шкаф (встраиваемый или навесной)
- Коллекторные гребенки для холодной и горячей воды
- Запорные краны для перекрытия основных магистралей
- Фильтры грубой очистки (косые фильтры)
- Редукторы давления для защиты техники
- Обратные клапаны
- Трубы из сшитого полиэтилена или полипропилена
- Пресс-фитинги и соединительные элементы
- ФУМ-лента или сантехнический герметик
Ниже приведена таблица с примерным расходом и стоимостью материалов для стандартного узла.
| Материал | Количество | Расход на узел | Средняя цена | |
|---|---|---|---|---|
| Шкаф сантехнический | 1 шт. | 1 шт. | 3 500 руб. | 3 500 руб. |
| Коллектор (гребенка) | 2 шт. | по 5 выходов | 4 000 руб. | 8 000 руб. |
| Редуктор давления | 2 шт. | 1 шт. на линию | 2 500 руб. | 5 000 руб. |
| Фильтр грубой очистки | 2 шт. | 1 шт. на линию | 800 руб. | 1 600 руб. |
| Запорный кран | 4 шт. | по 2 на линию | 700 руб. | 2 800 руб. |
Инструментарий для монтажа
Качественный инструмент — это половина успеха. Если бюджет ограничен, дорогой пресс-инструмент для сшитого полиэтилена проще взять в аренду на сутки, чем покупать новый. Обычный разводной ключ здесь не заменит профессиональный труборез, который делает идеально ровный срез без заусенцев.
- Перфоратор для крепления шкафа к стене
- Строительный уровень (от 60 см)
- Разводной ключ (два штуки для фиксации труб)
- Труборез для пластиковых или металлических труб
- Пресс-инструмент (кримпер) для фитингов
- Набор отверток и пассатижи
- Рулетка и карандаш для разметки
- Фонарик для работы в нишах
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Перфоратор | Сверление отверстий в бетоне | Обязательно | 5 000 руб. |
| Уровень | Контроль вертикали и горизонтали | Обязательно | 1 000 руб. |
| Труборез | Чистый рез трубы без деформации | Обязательно | 1 500 руб. |
| Пресс-инструмент | Обжим фитингов (сшитый ПЭ) | Желательно (аренда) | 2 000 руб./сут |
| Разводной ключ | Затягивание резьбовых соединений | Обязательно | 800 руб. |
Организация рабочего пространства
Перед началом работ я полностью освобождаю зону установки. Весь строительный мусор выношу сразу, чтобы он не мешал передвижению. Пол застилаю плотной пленкой или картоном. Это защитит поверхность от падения тяжелых инструментов или пролитого герметика.
Подготовка поверхности стены
Стена под шкаф должна быть максимально ровной. Я начинаю с тщательной очистки поверхности от пыли и остатков старой штукатурки. Если есть глубокие выбоины, заделываю их быстросохнущей смесью. Затем наношу грунтовку глубокого проникновения валиком в два слоя с интервалом 2 часа — второй слой прохожу перпендикулярно первому. Это обеспечит отличную адгезию и предотвратит появление трещин при сверлении.
Пошаговый процесс установки
Монтаж выполняю строго по технологии. Я заметил, что спешка на этапе разметки приводит к тому, что трубы входят в шкаф под неудобным углом, что затрудняет обслуживание.
- Разметка (30 мин). Отмечаю оси ввода воды и места крепления корпуса. Использую уровень, чтобы шкаф не висел криво.
- Монтаж корпуса (1 час). Креплю каркас шкафа к стене с помощью дюбелей. Проверяю плотность прилегания к поверхности.
- Подвод магистралей (2 часа). Вывожу основные трубы ХВС и ГВС в зону шкафа. Оставляю запас длины для маневра.
- Установка фильтров (1 час). Монтирую фильтры грубой очистки первыми в цепочке. Это защитит все последующие узлы от песка и окалины.
- Монтаж редукторов (1 час). Ставлю редукторы давления. Я всегда проверяю направление стрелки потока на корпусе, чтобы не перепутать.
- Установка обратных клапанов (30 мин). Монтирую клапаны, чтобы исключить обратный ток воды в систему.
- Монтаж гребенок (2 часа). Закрепляю коллекторы на монтажной планке шкафа. Выставляю их строго параллельно друг другу.
- Подключение потребителей (3 часа). Подсоединяю отводы от коллектора к точкам разбора (ванна, кухня, туалет).
- Герметизация (1 час). Прохожу все резьбовые соединения ФУМ-лентой или герметиком. Не перетягиваю гайки, чтобы не лопнул пластик.
- Опрессовка (2 часа). Подаю воду в систему под давлением. Внимательно осматриваю каждое соединение с фонариком.
- Финальная отделка (30 мин). Устанавливаю декоративную дверцу и регулирую петли.
Однажды я забыл проверить уровень шкафа перед окончательным закреплением, и после укладки плитки зазор сверху оказался разным с двух сторон. Выглядело это ужасно, пришлось переделывать. Также я использовал арендованный пресс-инструмент, что сэкономило мне около 10 тысяч рублей по сравнению с покупкой собственного. Еще один важный момент: я заметил, что слишком толстый слой герметика на резьбе может привести к протечке, так как он выдавливается и мешает плотному прилеганию.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и крепление | 1.5 часа | Контроль уровня |
| Сборка узла ввода | 4 часа | Соблюдение последовательности |
| Разводка по точкам | 3 часа | Маркировка каждой трубы |
| Герметизация и тест | 3 часа | Поиск микропротечек |
| Завершение | 0.5 часа | Установка фасада |
Технические нюансы монтажа
Температура в помещении при работе должна быть не ниже +5 градусов, иначе герметики сохнут слишком долго или теряют свойства. Влажность воздуха не должна быть экстремальной, чтобы металл не окислялся. Время полного застывания большинства сантехнических герметиков составляет от 12 до 24 часов. Я всегда использую совместимые материалы: если трубы из сшитого полиэтилена, то и фитинги должны быть соответствующими. Смешивание разных типов пластика без специальных переходников ведет к протечкам.
Типичные ошибки новичков
Многие пытаются сэкономить, пропуская важные этапы. Я часто вижу последствия таких решений у знакомых.
- Отсутствие редукторов. При скачке давления в городской сети рвет гибкие подводки или смесители.
- Перетяжка фитингов. Слишком сильный зажим приводит к трещинам в корпусе коллектора или раздавливанию прокладки.
- Нарушение последовательности. Если поставить редуктор перед фильтром, грязь может забить механизм регулировки давления.
- Неправильный уклон. Хотя для водоснабжения это менее критично, чем для канализации, сильные перегибы трубы создают лишнее сопротивление.
- Игнорирование опрессовки. Зашивание шкафа в стену без проверки под давлением — огромный риск.
Расчет затрат на установку
Стоимость монтажа зависит от того, кто выполняет работу. Своими руками вы экономите только на оплате услуг мастера, но тратите свое время и рискуете качеством.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы и комплектующие | 18 000 | 18 000 | 0 |
| Аренда инструмента | 2 000 | 0 (свой) | -2 000 |
| Оплата работы | 0 | 12 000 | 12 000 |
| 20 000 | 30 000 | 10 000 |
Эксплуатация и уход
После завершения монтажа система готова к работе, но требует внимания. Я рекомендую проверить все соединения через неделю после запуска, так как материалы могут дать усадку. Фильтры грубой очистки нужно чистить раз в полгода, просто открутив пробку и промыв сетку под струей воды. Срок службы качественных латунных коллекторов составляет до 25 лет. Полноценно пользоваться водой можно сразу после успешной опрессовки.
Альтернативные способы разводки
Существует классическая тройниковая разводка, когда трубы идут последовательно от одной к другой. Она дешевле, так как не требует шкафа и коллекторов. Однако в таком случае при ремонте одного смесителя придется перекрывать воду во всей квартире. Коллекторная схема позволяет отключать каждую точку отдельно.
По типу шкафов можно выбрать встраиваемые (монтируются в нишу) или навесные. Встраиваемые выглядят эстетичнее, но требуют больше усилий при подготовке стены. Что касается труб, то сшитый полиэтилен выигрывает у полипропилена за счет отсутствия стыков внутри стен, что сводит риск протечек к нулю.
Ответы на частые вопросы
Можно ли ставить шкаф в санузле?
Да, это самое логичное место. Главное — обеспечить доступ к нему и защитить от прямого попадания воды.
Какой ширины должен быть шкаф?
Обычно достаточно 40-60 см. Главное, чтобы внутри оставалось место для разводки труб и удобного вращения ключом.
Нужны ли редукторы в частном доме?
Обязательно, если вода подается из скважины с мощным насосом или из центрального водопровода с нестабильным давлением.
Можно ли использовать обычный герметик вместо ФУМ-ленты?
Лучше комбинировать или использовать специализированную сантехническую нить. Обычный силикон не держит давление в резьбе.
Что делать, если при опрессовке появилась капля?
Перекройте воду, разберите соединение, очистите резьбу и перепакуйте его заново. Подтягивать «на горячую» часто бесполезно.
Как выбрать бренд коллектора?
Смотрите на материал — только качественная латунь. Избегайте дешевых силуминовых изделий, они хрупкие и быстро окисляются.
Нужна ли гидроизоляция внутри шкафа?
Желательно обмазать заднюю стенку ниши гидроизоляцией, чтобы избежать сырости в стене при микропротечках.
Меры безопасности: При работе с перфоратором обязательно используйте защитные очки и респиратор, чтобы бетонная пыль не попала в глаза и легкие. При монтаже труб вблизи электропроводки обесточьте помещение. Используйте перчатки, чтобы избежать порезов об острые края труб и фитингов.
