Проектирование системы водоснабжения в доме площадью до 150 квадратных метров требует точного выбора между двумя основными схемами. Монтаж стандартной системы в таком объекте занимает от 3 до 7 дней, а разница в стоимости материалов может достигать 40%. Коллекторная разводка в доме до 150 м2: когда она не нужна и чем заменить — этот вопрос определяет не только бюджет, но и комфорт эксплуатации всех точек водоразбора.
Принципы устройства водопроводных систем

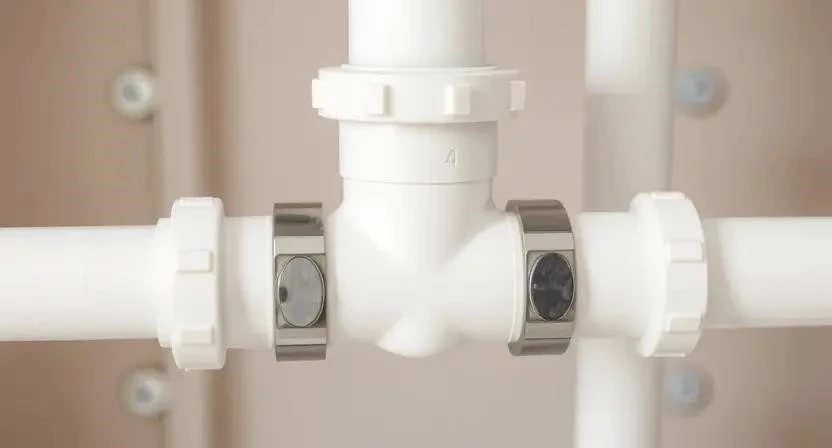

Тройниковая схема представляет собой одну общую магистраль, от которой через тройники отходят ветки к смесителям и приборам. Это последовательный метод. Коллекторная система работает по принципу «звезды». Здесь каждая точка имеет свою отдельную трубу, идущую от центрального распределительного узла. В небольших домах часто возникает спор о целесообразности дорогого оборудования, когда достаточно простых соединений.
Техническое сравнение параметров
Главное различие кроется в гидравлике. В тройниковой системе при одновременном включении нескольких кранов давление в самой дальней точке падает. Коллектор обеспечивает стабильный напор везде. Однако для маленького дома такая избыточность может быть лишней. Количество труб в «звездной» схеме в 2-3 раза выше, что увеличивает нагрузку на перекрытия и стены.
| Параметр | Тройниковая разводка | Коллекторная разводка | Влияние на результат |
|---|---|---|---|
| Стабильность давления | Средняя/Низкая | Высокая | Комфорт при одновременном использовании |
| Расход труб | Минимальный | Максимальный | Затраты на материалы |
| Количество соединений | Среднее (тройники) | Минимум в стенах | Надежность (меньше риск протечек в стяжке) |
| Сложность настройки | Не требуется | Требует балансировки | Время на пусконаладку |
| Габариты узла | Компактные | Требуется шкаф | Занимаемое пространство в доме |
Особенности и технология монтажа
Установка тройниковой системы проще. Я часто вижу, как новички пытаются сэкономить, но путаются в диаметрах труб. Для коллектора нужен специальный инструмент для обжима сшитого полиэтилена. Объем земляных работ при вводе в дом одинаков, но внутри помещений коллектор требует больше штробления стен из-за обилия линий.

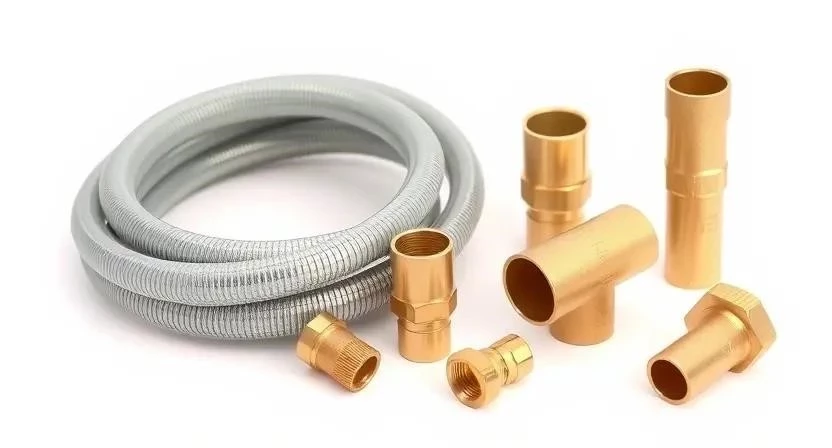

Необходимые материалы для разводки:
- Труба из сшитого полиэтилена (PEX) или полипропилен — 60-120 м.
- Коллекторный узел (подающий и обратный) — 2 шт.
- Фитинги (уголки, муфты, тройники) — 20-40 шт.
- Запорные краны для каждой ветки — по количеству точек.
- Изоляционный утеплитель (вспененный полиэтилен) — по длине труб.
- Крепежные клипсы и хомуты — 100+ шт.
- Смесители и гибкая подводка — по количеству точек.
- Герметик и ФУМ-лента — 3-5 упаковок.
- Специальный сантехнический шкаф — 1 шт.
Инструментарий мастера:
- Труборез (обязательно)
- Кримпер или пресс-клещи (для PEX) — обязательно
- Паяльник для полипропилена (если ПП) — обязательно
- Строительный уровень — обязательно
- Перфоратор с алмазными бурами — обязательно
- Разводной ключ — желательно
- Маркер и рулетка — обязательно
- Манометр для проверки системы — желательно
Подготовка поверхности включает разметку всех точек водоразбора и штробление стен. Я всегда рекомендую делать штробы с запасом в 5 мм для качественной заделки. В помещениях с высокой влажностью важно соблюдать температуру от +5 до +30°C. При пайке полипропилена время нагрева составляет 5-7 секунд, а время остывания — до 2 минут.
Пошаговая инструкция по монтажу (на примере коллекторной системы):
- Проектирование схемы и расчет длины каждой ветки (3 часа).
- Разметка мест установки коллектора и точек выхода труб (2 часа).
- Монтаж сантехнического шкафа и установка коллекторных групп (4 часа).
- Штробление стен и прокладка труб в стяжке пола (10-15 часов).
- Фиксация труб клипсами с шагом 50-70 см (5 часов).
- Монтаж выходных фитингов в местах установки сантехники (4 часа).
- Соединение труб с коллектором с помощью пресса (3 часа).
- Опрессовка системы воздухом или водой под давлением 6-10 бар (2 часа).
- Проверка всех соединений на герметичность (2 часа).
- Установка запорной арматуры и фильтров грубой очистки (3 часа).
- Заполнение системы водой и удаление воздушных пробок (2 часа).
- Финальное тестирование всех точек водоразбора (2 часа).
Частая ошибка новичков — слишком сильный изгиб трубы. Это приводит к сужению просвета и падению давления. Еще один прокол: отсутствие утеплителя на трубах в стяжке, из-за чего горячая вода греет бетон, а не кран.
Из моего опыта: однажды я монтировал коллектор в очень маленьком санузле. В итоге шкаф с коллекторами занял почти 20% полезного пространства, и владелец был недоволен. В таких случаях лучше использовать тройниковую разводку.
Срок службы и эксплуатация
Срок службы сшитого полиэтилена достигает 50 лет. Полипропилен служит около 25-30 лет. Коллекторная система удобнее в обслуживании. Если потек смеситель в ванной, я просто перекрываю одну ветку на коллекторе. Остальной дом продолжает пользоваться водой. В тройниковой системе придется отключать всё водоснабжение.
Ремонтопригодность у тройников выше, если трубы проложены открыто. В случае скрытого монтажа любая протечка в тройнике потребует вскрытия стены или пола. Коллекторная схема минимизирует количество соединений внутри стен, так как труба идет от узла до крана единым куском.
Помню случай, когда в тройниковой системе прорвало соединение в стяжке. Хозяину пришлось демонтировать весь пол в коридоре, чтобы добраться до одной гайки. С коллектором такой беды бы не случилось.
Эстетика и компактность решений

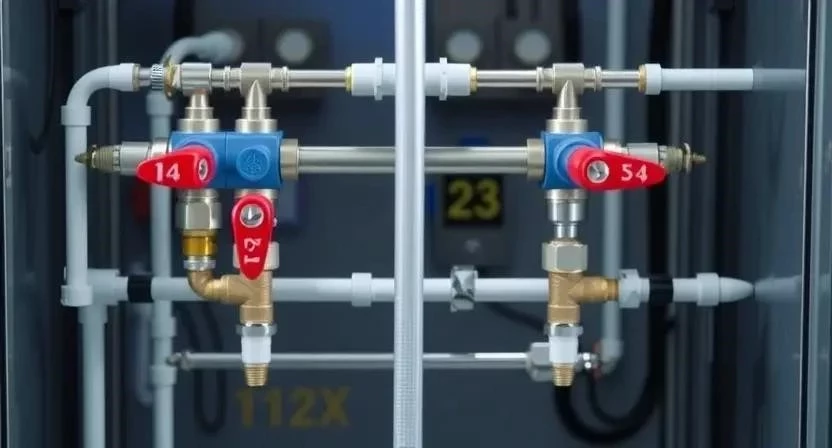

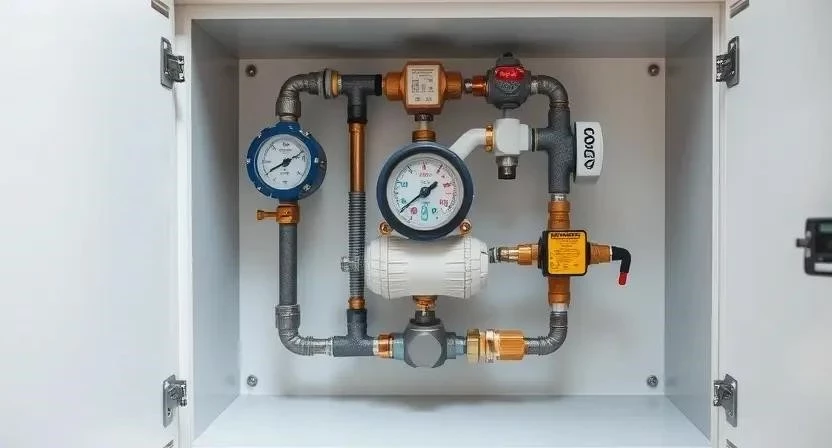

Коллектор выглядит профессионально и аккуратно. Все трубы собраны в одном месте, скрыты за дверцей шкафа. Тройниковая разводка более хаотична, если она не спрятана в стены. Для ограниченного пространства дома до 150 кв.м важно правильно выбрать место под узел. Обычно это котельная или технический шкаф в прихожей.
Расчет стоимости и материалов
Коллекторная разводка нецелесообразна, если бюджет сильно ограничен. Она требует большего количества дорогой трубы и покупки самого коллектора. Тройниковая разводка или коллекторная — выбор часто упирается в стоимость работ. Монтаж «звезды» занимает больше времени, соответственно, сантехник возьмет больше денег.
| Статья расходов | Тройниковая (100-150 м2) | Коллекторная (100-150 м2) | Разница |
|---|---|---|---|
| Трубы и фитинги | 15 000 – 25 000 руб. | 30 000 – 50 000 руб. | +15-25 тыс. руб. |
| Коллекторный узел | 0 руб. | 10 000 – 25 000 руб. | +10-25 тыс. руб. |
| Работа мастера | 10 000 – 20 000 руб. | 20 000 – 35 000 руб. | +10-15 тыс. руб. |
| Расходники (хомуты и т.д.) | 3 000 – 5 000 руб. | 7 000 – 10 000 руб. | +4-5 тыс. руб. |
| 28 000 – 50 000 руб. | 67 000 – 120 000 руб. | Примерно в 2 раза |
Своими руками можно сэкономить до 30 000 рублей на работе. Но помните: ошибка в обжиме трубы может привести к потопу. Я советую нанимать профи хотя бы для опрессовки системы.
Сравнение преимуществ и недостатков
| Критерий | Тройниковая разводка | Коллекторная разводка |
|---|---|---|
| Плюсы | Низкая цена, простой монтаж, минимум труб | Стабильный напор, локальное перекрытие, надежность |
| Минусы | Перепады давления, отключение всего дома при ремонте | Высокая стоимость, много труб, нужен шкаф |
| Сложность | Легко реализовать самостоятельно | Требует спец. инструмента и расчетов |
| Риски | Протечки в тройниках под полом | Ошибка в расчете диаметра магистрали |
| Комфорт | Средний (зависит от нагрузки) | Максимальный |
Я часто сталкиваюсь с тем, что люди переплачивают за коллектор в доме, где всего один санузел и одна кухня. В таком случае разводка воды в частном доме по тройникам будет работать идеально.
Рекомендации по выбору схемы
Выбор зависит от ваших приоритетов. Если в доме 3 и более санузлов, коллектор обязателен. Если бюджет ограничен и точек водоразбора всего 3-4, выбирайте тройники. Разводка труб в доме до 150 кв м должна быть сбалансированной.
| Ситуация | Рекомендуемая схема | Почему? |
|---|---|---|
| 1 санузел, 1 кухня, бюджет «эконом» | Тройниковая | Минимум затрат, достаточный напор |
| 2-3 санузла, наличие джакузи/душевой | Коллекторная | Исключение перепадов температуры воды |
| Дом с бойлером и сложной гидравликой | Коллекторная | Удобство управления потоками |
| Дачный вариант, временное жилье | Тройниковая | Скорость монтажа и дешевизна |
| Премиум-ремонт, высокая автоматизация | Коллекторная | Эстетика и максимальный контроль |
Правила выбора схемы водопровода:
- Определите точное количество точек водоразбора.
- Оцените доступное место для размещения узла управления.
- Рассчитайте бюджет с учетом стоимости работы и материалов.
- Проверьте давление в системе водоснабжения (при низком давлении коллектор может «съесть» напор).
- Выберите материал труб (PEX для коллектора, ПП для тройников).
- Определитесь, готовы ли вы к полному отключению воды при ремонте одного крана.
Советы по оптимизации системы
Опытные сантехники часто используют комбинированный метод. Это когда основная магистраль идет тройниками, а в санузле ставится маленький локальный коллектор. Так можно совместить экономию и комфорт. Схема разводки труб водоснабжения в таком варианте становится гибкой.
Для оптимизации стоимости материалов используйте полипропилен на основных стояках и сшитый полиэтилен на подводке к приборам. Это снизит общие затраты без потери качества. Также рекомендую ставить фильтры грубой очистки перед коллектором, чтобы засор не забил все ветки сразу.
Часто задаваемые вопросы (FAQ)
1. Будет ли падать напор в душе, если включат кран на кухне в тройниковой системе?
Да, это возможно. Зависит от диаметра труб. Если магистраль широкая, перепад будет незаметен, но на тонких трубах вы почувствуете рывок давления и смену температуры воды.
2. Можно ли использовать металлопластик для коллекторной разводки?
Можно, но не рекомендую. Металлопластик имеет больше соединений, которые могут потечь. Для «звезды» идеален сшитый полиэтилен (PEX) — он надежнее и легче гнется.
3. Сколько места занимает коллекторный шкаф?
Стандартный размер — 40х60 см или 60х80 см. Глубина обычно около 10-15 см. Его можно встроить в стену, чтобы он не выпирал в помещение.
4. Что дешевле в эксплуатации?
Тройниковая система проще, но при поломке одного узла в стене ремонт обходится дороже из-за демонтажа отделки. Коллектор дороже в покупке, но дешевле в локальном ремонте.
5. Нужен ли насос при коллекторной разводке?
Если давление в сети ниже 2-3 бар, то да. Коллектор создает дополнительное сопротивление, и без насоса напор в дальних точках может быть слабым.
6. Как рассчитать количество труб для коллектора?
Сложите длину каждой линии от коллектора до смесителя и добавьте 10-15% на запасы и изгибы.
7. Можно ли переделать тройниковую систему в коллекторную?
Только с полным демонтажем труб в стяжке и стенах. Это фактически новый монтаж.
Меры безопасности при работе:
Всегда используйте защитные очки при сверлении бетона и респиратор при штроблении. При работе с электроинструментом проверяйте отсутствие скрытой проводки в стенах. После монтажа обязательно проведите опрессовку системы перед тем, как залить трубы бетоном — это единственный способ избежать катастрофы в будущем.
