Организация водоснабжения в квартире начинается с выбора схемы разводки. Коллекторная система позволяет подавать воду к каждому прибору независимо, что исключает перепады давления при одновременном включении крана и душа. Монтаж такого узла в среднем занимает от 2 до 5 рабочих дней. Коллекторная разводка: скрытый или открытый монтаж — что выбрать? Решение зависит от бюджета, стадии ремонта и требований к эстетике помещения.
Особенности и назначение систем распределения воды

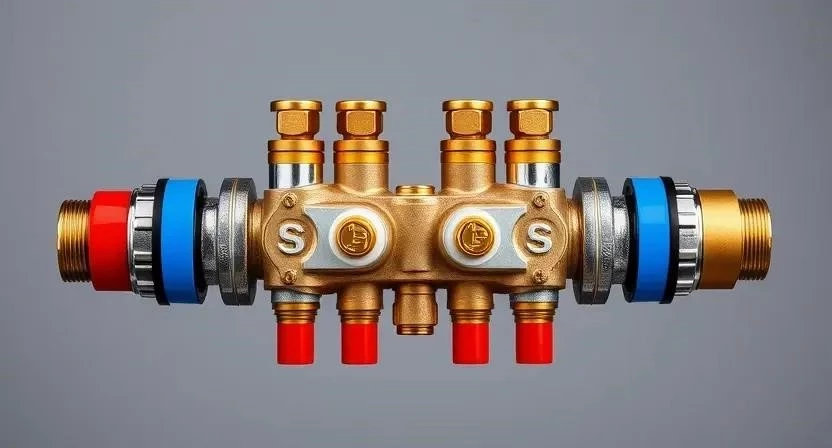

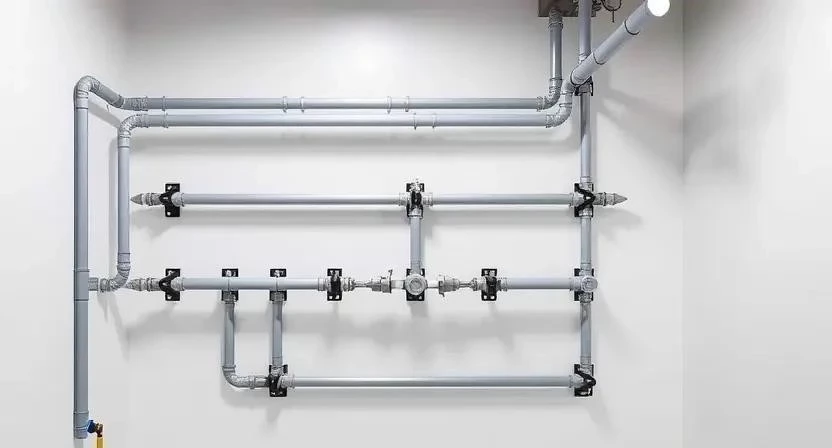

Коллекторная схема представляет собой своего рода «распределительный щит» для воды. В центре системы стоит гребенка, от которой к каждому смесителю или бачку унитаза идет отдельная труба. Это позволяет перекрыть воду в одном месте, не отключая ее во всей квартире. Скрытый вариант предполагает укладку труб в стены или стяжку пола, что делает их невидимыми. Открытый монтаж подразумевает прокладку труб по поверхности стен, часто с использованием декоративных коробов. В новостройках чаще выбирают скрытый способ, так как стены еще не отделаны. В старом жилом фонде при косметическом ремонте чаще прибегают к открытому способу, чтобы избежать разрушения ветхих перекрытий.
Технические параметры разных способов установки
Выбор между скрытым и открытым монтажом влияет на гидравлику и удобство обслуживания. Я заметил, что при скрытой прокладке труб из сшитого полиэтилена потери давления минимальны из-за отсутствия лишних соединений в стенах. В открытой системе чаще используются фитинги, что может незначительно снизить напор.
| Параметр | Скрытый монтаж | Открытый монтаж |
|---|---|---|
| Стабильность давления | Высокая (минимум стыков) | Средняя (зависит от фитингов) |
| Скорость обнаружения протечки | Низкая (нужны датчики) | Высокая (видна сразу) |
| Сложность доступа к трубам | Затруднен (через люк) | Свободный доступ |
| Требования к трубам | Только высоконадежные (PEX, металлопласт) | Любые подходящие материалы |
| Влияние на полезную площадь | Не занимает места | Забирает 5-10 см пространства |
Технология проведения работ и требования к установке
Сложность установки напрямую зависит от выбранного метода. Скрытый монтаж требует штробления стен и серьезной подготовки поверхности. Открытый вариант проще, но требует точной разметки, чтобы трубы не мешали расстановке мебели.
Необходимые материалы:
- Коллекторный узел (гребенка) на нужное количество выходов — 1 шт.
- Труба из сшитого полиэтилена (PEX) диаметром 16 мм — из расчета 5-10 м на точку.

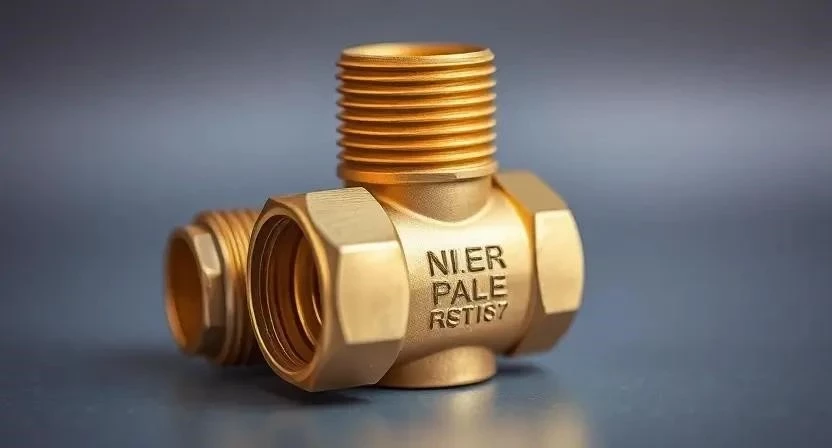

- Фитинги (уголки, тройники, муфты) — согласно схеме.
- Крепежные клипсы для труб — 1 шт. на каждые 50 см.
- Гофротруба или теплоизоляция (энергофлекс) — по всей длине скрытых участков.
- Ревизионный люк для доступа к коллектору — 1 шт.
- Герметик силиконовый сантехнический — 1 туба.
- ФУМ-лента или нить для уплотнения резьбы — 2 мотка.
- Шурупы и дюбели для крепления труб — 1 упаковка.
Инструменты для работы:
- Профессиональный пресс-инструмент (кримпер) — обязательно.
- Труборез для пластиковых труб — обязательно.
- Перфоратор с алмазными бурами — обязательно.
- Строительный уровень (пузырьковый или лазерный) — обязательно.
- Рулетка и маркер — обязательно.
- Разводной ключ — желательно.
- Штроборез с пылесосом — желательно.
- Стеки или шпатели для заделки штроб — желательно.
Я всегда начинаю работу с детального расчета каждой ветки, чтобы не получилось «коротких» труб. Вот пошаговый алгоритм скрытого монтажа:
- Разметка точек водоразбора и места установки коллектора (30-60 мин).
- Штробление стен под трубы с соблюдением глубины (3-6 часов).

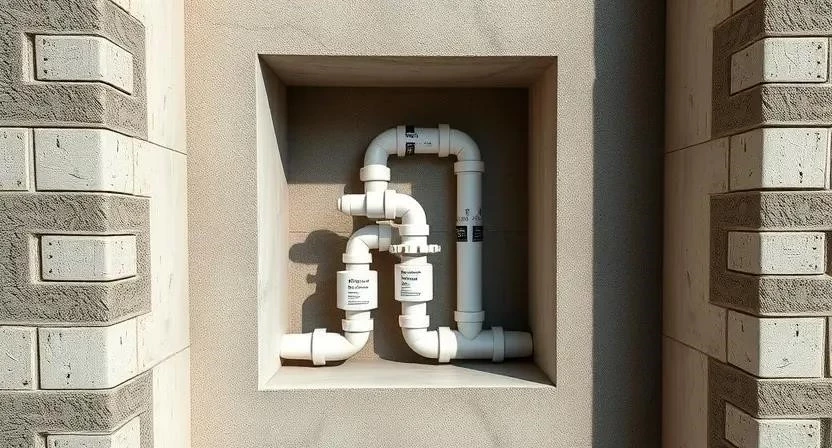

- Монтаж коллекторного узла в нишу с фиксацией к стене (1 час).
- Прокладка труб от коллектора к каждой точке без разрывов (4-8 часов).
- Фиксация труб клипсами и укладка в гофру для защиты (2-3 часа).
- Установка фитингов в точках выхода (смесители, унитаз) (2 часа).
- Опрессовка системы давлением 6-10 бар для проверки герметичности (2-4 часа).
- Заделка штроб цементным раствором или гипсовой смесью (4-6 часов).
- Гидроизоляция зон примыкания труб к стенам (1 час).
- Установка ревизионного люка после отделки стен (30 мин).
При работе с химией и бетоном обязательно используйте респиратор и защитные очки. Электробезопасность при штроблении критична — всегда проверяйте стены на наличие скрытой проводки детектором. Один раз я столкнулся с тем, что заказчик решил сэкономить на опрессовке, и в итоге пришлось сносить свежую плитку из-за микротрещины в фитинге. Никогда не зашивайте трубы без теста под давлением.
Типичные ошибки новичков:
- Слишком сильный изгиб трубы (залом), что ведет к падению напора.
- Отсутствие теплоизоляции на трубах ГВС (появление конденсата).
- Использование дешевых китайских фитингов, которые текут через год.
- Забыли оставить доступ к запорным кранам коллектора.
- Монтаж труб вплотную к электрическим кабелям.
- Неправильный расчет диаметра трубы для мощного душа.
Срок службы и особенности эксплуатации
Долговечность системы зависит от материала. Трубы из сшитого полиэтилена служат более 50 лет. Они не подвержены коррозии и известковому налету. Скрытый монтаж более защищен от механических повреждений, но требует установки системы защиты от протечек (датчики + электропривод кранов). Открытый монтаж легче обслуживать: если труба лопнула, ее замена занимает час. Однако открытые трубы чаще подвергаются случайным ударам или воздействию бытовой химии, что может привести к охрупчиванию пластика со временем.
Эстетика и визуальное оформление
Скрытый способ — это эталон современного дизайна. Все коммуникации прячутся, остаются только стильные смесители и сантехника. Единственный видимый элемент — аккуратный люк в санузле. Открытый монтаж выглядит более грубо. Чтобы скрыть трубы, используют пластиковые короба или гипсокартонные ниши. В стиле лофт открытые трубы, выкрашенные в черный или медный цвет, становятся частью интерьера. Я рекомендую использовать качественные декоративные накладки на выходы труб, чтобы даже открытая система выглядела опрятно.
Расчет стоимости реализации
Цена зависит от количества точек водоразбора и выбранных материалов. Скрытый монтаж обходится дороже из-за трудоемких работ по штроблению и необходимости покупки дорогой гофры и защиты.
| Статья расходов | Скрытый монтаж (на 5 точек) | Открытый монтаж (на 5 точек) |
|---|---|---|
| Материалы (трубы, фитинги) | 12 000 – 20 000 руб. | 8 000 – 15 000 руб. |
| Коллекторный узел | 7 000 – 15 000 руб. | 7 000 – 15 000 руб. |
| Работа мастера | 15 000 – 25 000 руб. | 8 000 – 12 000 руб. |
| Доп. материалы (штробы, люк) | 3 000 – 6 000 руб. | 2 000 – 4 000 руб. |
| 37 000 – 66 000 руб. | 25 000 – 46 000 руб. |
Своими руками можно сэкономить до 20 000 рублей на работе, но только если у вас есть профессиональный пресс-инструмент. Аренда кримпера на несколько дней обойдется в 1 500 – 3 000 рублей.
Преимущества и недостатки вариантов монтажа
| Вариант | Плюсы | Минусы |
|---|---|---|
| Скрытый | Идеальный вид, защита от ударов, высокая стоимость жилья | Дорогой монтаж, сложность ремонта, риск скрытых протечек |
| Открытый | Дешевизна, быстрый монтаж, легкий доступ для ремонта | Портит интерьер, занимает место, риск механического повреждения |
Рекомендации по выбору способа разводки
Выбор зависит от конкретной ситуации в помещении. Я советую ориентироваться на таблицу ниже, чтобы не ошибиться с решением.
| Ситуация | Рекомендуемый монтаж | Почему? |
|---|---|---|
| Капитальный ремонт в новостройке | Скрытый | Стены готовы к штроблению, максимальная эстетика |
| Косметический ремонт в старом доме | Открытый | Стены могут быть слишком хрупкими для штроб |
| Ограниченный бюджет | Открытый | Минимум затрат на работы и материалы |
| Дизайн в стиле Лофт | Открытый | Трубы становятся элементом декора |
| Повышенные требования к надежности | Скрытый + датчики протечки | Максимальная защита и долговечность |
Мнения профессионалов
Мастера-сантехники обычно отдают предпочтение скрытому монтажу из сшитого полиэтилена без промежуточных соединений. Это сводит риск протечки к минимуму. Дизайнеры настаивают на скрытых трубах, так как они не ограничивают расстановку мебели и сантехники. Я часто спорю с коллегами о необходимости открытых участков, но считаю, что даже в самом дорогом ремонте должен быть качественный ревизионный люк. Однажды я видел объект, где трубы зашили наглухо гипсокартоном без люка — при первой же поломке крана пришлось снести половину стены в ванной.
Часто задаваемые вопросы (FAQ)
1. Можно ли совместить скрытый и открытый монтаж?
Да, основные магистрали можно пустить скрыто, а подводку к некоторым приборам сделать открытой в декоративных коробах.
2. Какая труба лучше для коллекторной разводки?
Я рекомендую сшитый полиэтилен (PEX). Он гибкий, прочный и выдерживает перепады температур.
3. Обязательно ли ставить датчики протечки при скрытом монтаже?
Крайне желательно. В скрытой системе протечку можно заметить только по пятнам на стенах или падению давления в котле.
4. Влияет ли открытый монтаж на давление воды?
Если использовать правильный диаметр труб и минимум лишних поворотов, разница в давлении будет незаметна.
5. Сколько времени сохнет стяжка после укладки труб?
Обычно от 14 до 28 дней. Не рекомендуется давать полную нагрузку на пол до этого времени.
6. Можно ли использовать металлопластиковые трубы в стенах?
Можно, но они менее гибкие и требуют больше фитингов, что увеличивает риск протечек.
7. Какой размер люка оптимален для коллектора?
Минимум 40х60 см, чтобы рука мастера могла свободно дотянуться до каждого вентиля.
8. Помогает ли теплоизоляция труб в квартире?
Да, она предотвращает появление конденсата на трубах ХВС, что защищает стены от сырости и плесени.
