Монтаж системы отопления начинается с выбора схемы разводки. Коллекторная система отопления: основные компоненты и подбор оборудования определяют, насколько комфортной будет температура в каждой комнате. Сборка такого узла занимает от 3 до 7 дней в зависимости от площади дома. Стоимость базового комплекта оборудования для коттеджа в 100 м² начинается от 45 000 рублей без учета стоимости работ. Правильный подбор всех элементов исключает завоздушивание и перекосы температуры в радиаторах.
Принцип работы распределительного узла

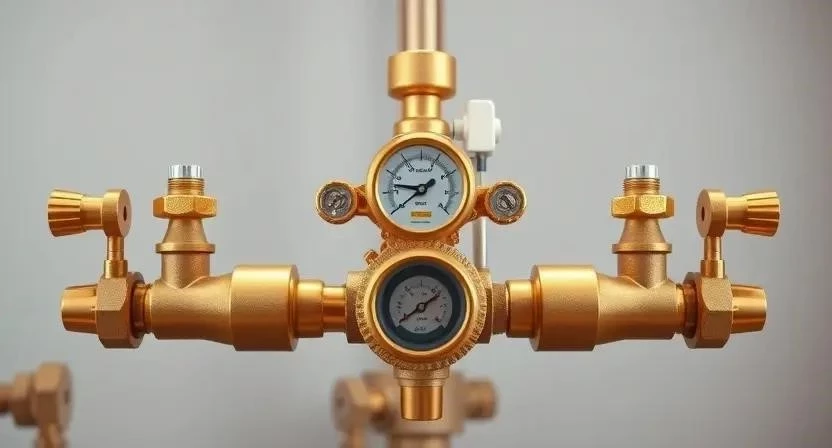

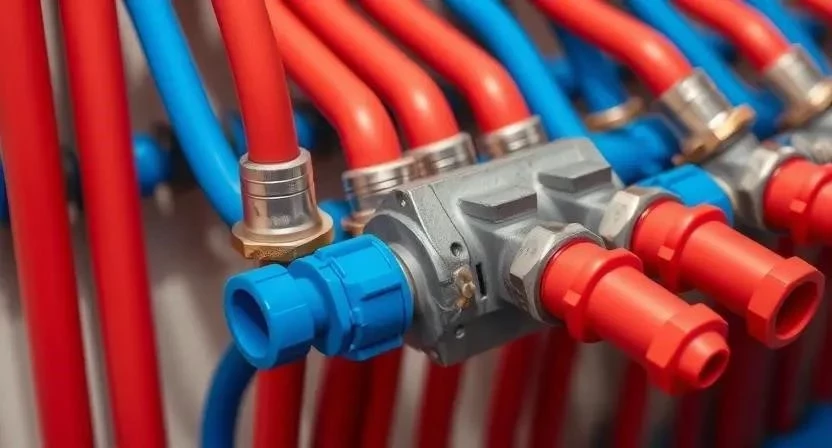

В основе системы лежит распределительный узел, который в быту часто называют гребенкой. Это своего рода «диспетчер», который разделяет общий поток теплоносителя на несколько независимых ветвей. Каждая ветвь идет к своему радиатору или контуру теплого пола. Основное назначение таких элементов — обеспечить равный приток воды во все точки системы. Это позволяет избежать ситуации, когда первый радиатор греет отлично, а последний остается холодным.
Разновидности коллекторов и их особенности
Выбор материала напрямую влияет на срок службы и стоимость. Латунные варианты самые популярные из-за стойкости к коррозии. Нержавеющая сталь используется в более мощных системах. Полимерные решения дешевле, но подходят только для определенных условий. Системы делят на радиаторные и специализированные для теплого пола, где обязательно наличие смесительного узла.
| Материал коллектора | Срок службы (лет) | Стойкость к коррозии | Средняя цена | Применение |
|---|---|---|---|---|
| Латунь | 25-30 | Высокая | Средняя | Частные дома, квартиры |
| Нержавеющая сталь | 50+ | Очень высокая | Высокая | Коттеджи, промышленные здания |
| Полимеры (композиты) | 15-20 | Абсолютная | Низкая | Теплые полы, бюджетный ремонт |
| Медь | 40-50 | Высокая | Очень высокая | Премиум-сегмент |
| Чугун (редко) | 30 | Низкая | Низкая | Старые системы отопления |
Технические параметры основных узлов
Для стабильной работы нужно учитывать мощность котла и напор насоса. Котел должен перекрывать теплопотери дома с запасом 15-20%. Пропускная способность труб подбирается так, чтобы скорость потока не превышала 0.8 м/с, иначе появится шум в трубах. Теплоотдача радиаторов зависит от их размера и материала. Напор циркуляционного насоса должен быть достаточным, чтобы «протолкнуть» воду через самый длинный контур с учетом всех сопротивлений.
| Компонент | Ключевой параметр | Значение (среднее) | Что означает |
|---|---|---|---|
| Котел | Мощность | 1 кВт на 10 м² | Достаточность тепла для обогрева |
| Насос | Напор (H) | 3-6 метров | Способность преодолеть сопротивление труб |
| Радиатор | Теплоотдача | 150-200 Вт/секция | Количество тепла, отдаваемого в комнату |
| Труба | Диаметр | 16-25 мм | Объем проходящего теплоносителя |
| Расширительный бак | Объем | 10% от объема системы | Компенсация расширения воды при нагреве |
Где применяется лучевая разводка
Такая схема идеальна для частных домов и коттеджей. Она позволяет гибко управлять климатом в каждой комнате. В квартирах ее используют при капитальном ремонте, когда можно проложить трубы в стяжке. Система совместима с любым топливом: газом, электричеством, твердым топливом или пеллетами. Единственное ограничение — большая площадь застройки, где может потребоваться установка нескольких распределительных узлов на разных этажах, чтобы снизить гидравлическое сопротивление.
Процесс сборки и монтажа системы
Я всегда начинаю с подготовки помещения: стены должны быть очищены, а места прохода труб отмечены. Сначала устанавливается котел и расширительный бак. Затем монтируется коллекторная группа на стену с помощью прочных кронштейнов. После этого выполняется разводка труб от коллектора к точкам установки радиаторов. Важно использовать качественные фитинги и соблюдать радиусы изгиба труб, чтобы не пережать их.
Необходимый инструмент:
- Труборез для чистого среза
- Кримпер (пресс) для обжима фитингов
- Уровень пузырьковый или лазерный
- Перфоратор с набором буров
- Разводной ключ (2 штуки)
- Шуруповерт
- Стриппер для изоляции проводов автоматики
- Манометр для опрессовки
- Сантехнический маркер
- Набор отверток
Пошаговая инструкция по монтажу:
- Подготовка поверхности и разметка трасс (2-3 часа).
- Установка котла и подключение к дымоходу (4-6 часов).
- Монтаж коллекторного шкафа или открытой гребенки (2 часа).
- Прокладка труб от коллектора к радиаторам в стяжке или штробах (8-16 часов).
- Установка радиаторов и подключение к трубам (4-8 часов).
- Монтаж циркуляционного насоса и группы безопасности (2 часа).
- Заполнение системы теплоносителем и удаление воздуха (3-5 часов).
- Опрессовка системы давлением 6-10 бар для проверки герметичности (2 часа).
- Настройка балансировочных клапанов на коллекторе (2-3 часа).
- Запуск котла и проверка температуры на всех радиаторах (1 час).
Я однажды сэкономил на толщине стенки трубы в большом доме и через два года обнаружил микротрещину из-за чрезмерного давления. Теперь использую только проверенный сшитый полиэтилен с толстой стенкой. При монтаже важно соблюдать температуру в помещении не ниже +5°C, иначе некоторые виды герметиков и пластиков ведут себя непредсказуемо. Время застывания стяжки над трубами составляет около 21-28 дней, до этого момента систему нельзя перегревать.
Меры безопасности:
Обязательно используйте защитные перчатки и очки при сверлении бетона. При работе с электрокотлом проверьте заземление. Никогда не запускайте систему без расширительного бака — это может привести к разрыву труб из-за давления.
Расчет материалов и подбор оборудования
Диаметр труб подбирается исходя из расхода воды. Для магистрали от котла до коллектора обычно берут 25 мм, а для веток к радиаторам — 16 мм. Мощность насоса рассчитывается по формуле: Q = V * 60 / 1000, где V — расход воды. Я рекомендую брать насос с регулируемой скоростью, чтобы можно было точно настроить циркуляцию.
| Количество контуров | Рекомендуемый диаметр магистрали | Мощность насоса (пример) | Расход трубы на контур (средний) |
|---|---|---|---|
| 3-5 | 20 мм | 25-40 Вт | 10-15 м |
| 6-10 | 25 мм | 45-60 Вт | 15-25 м |
| 11-15 | 32 мм | 60-100 Вт | 20-30 м |
| 16-20 | 32 мм + доп. насос | 100+ Вт | 25-35 м |
| 20+ | Разделение на 2 коллектора | 2 насоса по 60 Вт | 30+ м |
Когда я собирал узел для клиента, заметил, что дешевые китайские расходомеры врут на 15-20%. Это сильно усложняет балансировку. Лучше переплатить за качественный узел с точной индикацией потока.
Обзор производителей и ценовые сегменты
На рынке представлены разные бренды. В бюджетном сегменте лидируют российские и китайские заводы, где используются простые полимерные коллекторы. Средний сегмент занимают европейские бренды (например, Valtec, Stout), предлагающие отличный баланс цены и качества. Премиум-класс — это такие гиганты, как Rehau или Uponor, где используются уникальные технологии соединения труб и высокоточная латунь.
Преимущества и недостатки лучевой системы
Сильные стороны системы:
- Индивидуальная настройка температуры в каждой комнате.
- Отсутствие соединений труб внутри пола или стен (минимум рисков протечки).
- Легкая замена одной ветки без слива всей системы.
- Простая гидравлическая балансировка.
- Высокая надежность за счет использования качественных материалов.
- Эстетичный вид: все трубы сходятся в одном шкафу.
- Возможность легкого расширения системы.
- Стабильная работа даже при частичном отключении контуров.
Слабые стороны:
- Более высокая стоимость оборудования по сравнению с тройниковой схемой.
- Значительно больший расход труб.
- Необходимость установки специального коллекторного шкафа.
- Сложность монтажа для новичка без специального инструмента.
- Зависимость всей системы от одного распределительного узла.
Сравнение с тройниковой разводкой
Тройниковая система дешевле и проще в реализации, но она проигрывает в управляемости. В ней сложно добиться равномерного прогрева всех радиаторов, часто приходится «душить» первые приборы, чтобы вода дошла до последних.
| Критерий | Коллекторная (лучевая) | Тройниковая (последовательная) | |
|---|---|---|---|
| Расход труб | Высокий | Низкий | Тройниковая экономнее |
| Надежность | Очень высокая | Средняя | Лучевая надежнее |
| Управляемость | Полная (по каждой комнате) | Ограниченная | Лучевая комфортнее |
| Сложность монтажа | Выше (нужен инструмент) | Ниже | Тройниковая проще |
| Стоимость сборки | Дороже | Дешевле | Тройниковая бюджетнее |
Стоимость оборудования и советы по покупке
Средний комплект для дома 100 м² (котел, насос, коллектор на 6 выходов, трубы, радиаторы) обойдется в 80 000 – 150 000 рублей. На цену влияет бренд и количество контуров. Работа мастера по монтажу такой системы стоит от 500 до 1200 рублей за погонный метр трубы. Своими руками можно сэкономить до 30-40% от общей сметы, но потребуется покупка или аренда дорогого инструмента (пресс-клещей).
Я всегда ставлю дополнительный сливной кран в самой низкой точке системы, чтобы не вычерпывать воду ведрами при замене насоса. Это копеечная деталь, которая экономит часы работы в будущем. Покупать оборудование рекомендую в специализированных инженерных центрах, а не в гипермаркетах, так как там проще получить профессиональную консультацию по подбору диаметров.
Мнения специалистов и владельцев
Монтажники единогласно отмечают, что работать со сшитым полиэтиленом гораздо приятнее, чем с полипропиленом. Он не требует постоянного нагрева и прощает небольшие ошибки в разметке. Владельцы домов отмечают, что возможность отключить одну комнату (например, гостевую) без остановки всего отопления — это огромный плюс. Однако некоторые жалуются на шум в трубах, если насос выбран слишком мощным и не отрегулирован.
Часто задаваемые вопросы (FAQ)
Нужен ли насос в каждом контуре?
Нет, один мощный циркуляционный насос на коллекторе обеспечивает движение воды во всех ветвях. Дополнительные насосы нужны только для отдельных систем, например, для теплого пола.
Можно ли использовать полипропилен в лучевой разводке?
Можно, но это неудобно. Полипропилен жесткий, его сложно гнуть, и в стяжке будет слишком много сварочных швов, что повышает риск протечки. Лучше использовать PEX или металлопластик.
Как сбалансировать систему?
С помощью балансировочных клапанов на коллекторе. Нужно прикрыть потоки на коротких ветвях, чтобы теплоноситель уходил на самые дальние радиаторы.
Что делать, если в системе появился воздух?
Используйте автоматические воздухоотводчики, которые устанавливаются в верхних точках коллектора и системы.
Какой диаметр трубы выбрать для радиатора?
Оптимальный вариант — 16 мм. Этого достаточно для большинства бытовых радиаторов до 10 секций.
Нужен ли расширительный бак, если он встроен в котел?
Для маленьких систем достаточно встроенного. В больших домах я рекомендую ставить внешний бак большего объема для стабильности давления.
Как проверить систему на протечки?
Проводится опрессовка. Система заполняется водой и с помощью ручного или электрического насоса создается давление в 1.5-2 раза выше рабочего. Если манометр не падает в течение часа — система герметична.
