Монтаж системы отопления в частном доме требует четкого выбора между двумя основными концепциями разводки: лучевой и последовательной. Ошибка на этапе проектирования может привести к неравномерному прогреву комнат или протечкам в стяжке через несколько лет эксплуатации. Стоимость материалов для современного коттеджа площадью 150 м² варьируется от 90 до 270 тысяч рублей, а время работ профессиональной бригады занимает от 3 до 10 дней. Правильно подобранная коллекторная схема отопления или надежная тройниковая схема отопления определяют не только комфорт, но и долговечность всей инженерной сети. Рассмотрим их детально.
Суть и принципы работы популярных схем разводки

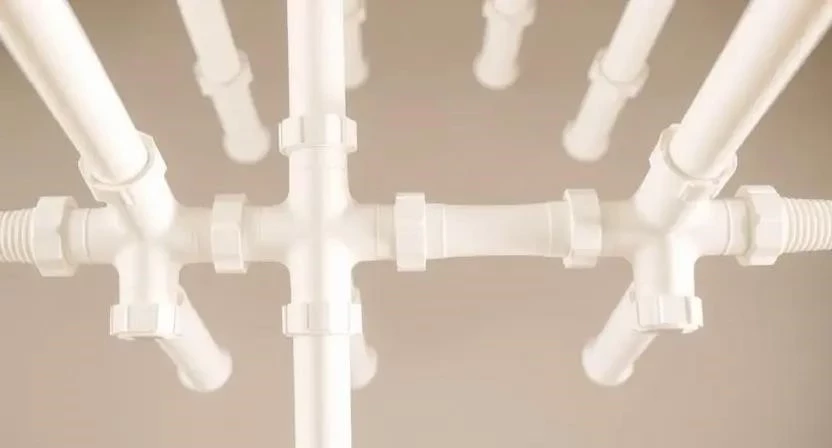

Тройниковая схема отопления считается классическим вариантом, где от котла идет одна или две основные магистрали, а радиаторы подключаются к ним последовательно с помощью тройников. Теплоноситель движется от одного прибора к другому, постепенно остывая. Это требует точного гидравлического расчета, чтобы последняя батарея в цепи не осталась холодной. В современном строительстве такая последовательная разводка часто выполняется из полипропилена, что удешевляет смету, но усложняет скрытый монтаж из-за большого количества соединений.

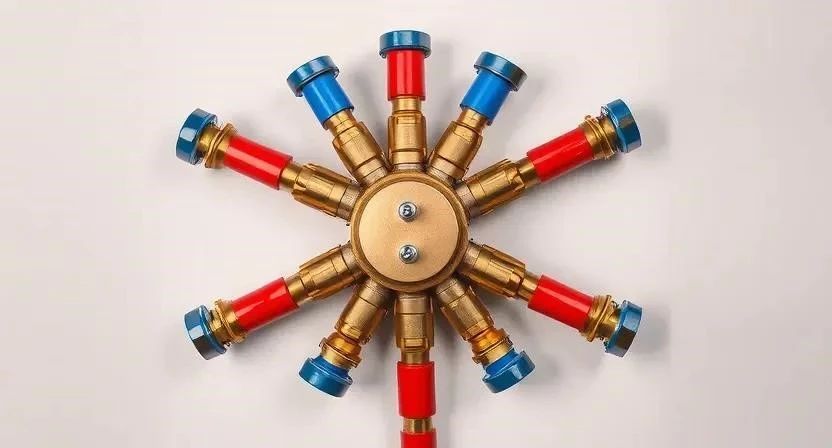

Лучевая схема отопления (коллекторная) работает иначе: в центре дома или на каждом этаже устанавливается специальный распределительный узел — коллектор. От него к каждому радиатору тянутся две персональные трубы (подача и обратка). Это напоминает лучи солнца, отсюда и название. Такая система позволяет управлять каждым отопительным прибором независимо, не влияя на работу остальных. Сегодня это самый востребованный вариант для коттеджей средней и большой площади, где важна стабильность давления и эстетика.
Технические характеристики и сравнение параметров
При выборе схемы важно учитывать гидравлическое равновесие. В коллекторной системе оно достигается проще, так как все ветки имеют примерно одинаковое сопротивление, а тонкая настройка происходит на самом коллекторе. В тройниковой системе первый радиатор всегда получает больше тепла, чем последний, что требует обязательной установки балансировочных клапанов на каждой батарее.
Таблица 1. Сравнение технических параметров систем отопления
| Характеристика | Коллекторная схема | Тройниковая схема | Влияние на эксплуатацию |
|---|---|---|---|
| Рабочее давление | Стабильное во всех точках | Снижается к концу ветки | Равномерность прогрева приборов |
| Гидравлическая балансировка | Автоматическая или упрощенная | Сложная ручная настройка | Риск холодных радиаторов в конце |
| Количество соединений в полу | Отсутствуют (цельная труба) | Множество (на каждом тройнике) | Надежность и риск протечек |
| Диаметр труб магистрали | Обычно 16-20 мм | От 16 до 32 мм (зависит от участка) | Удобство укладки в стяжку |
| Ремонтопригодность | Высокая (отключение одной ветки) | Низкая (отключение всей ветки) | Возможность локального ремонта |
Для реализации качественной системы потребуются специфические материалы. Вот список того, что я обычно закупаю для монтажа лучевой разводки:
- Труба из сшитого полиэтилена (PEX) или металлопластика — расход около 100-150 метров на 100 м² площади.
- Распределительный коллектор с расходомерами (на количество выходов по числу радиаторов).
- Коллекторный шкаф (встраиваемый или накладной).
- Евроконусы для подключения труб к коллектору.
- Теплоизоляция для труб (мерилон) — обязательна для снижения теплопотерь в полу.
- Циркуляционный насос (если встроенного в котел недостаточно).
- Фитинги для подключения радиаторов (нижний или боковой тип).
- Автоматические воздухоотводчики и сливные краны.
- Демпферная лента для компенсации расширения стяжки.
Технология монтажа и пошаговая инструкция
Монтаж отопления требует наличия профессионального инструмента. Если вы выбрали сшитый полиэтилен, понадобится расширитель и запрессовочный инструмент. Для металлопластика нужен пресс-клещи, а для полипропилена — сварочный аппарат («утюг»). Не забудьте про труборез, калибратор и строительный уровень.
Этапы выполнения работ (на примере коллекторной системы):
- Проектирование и разметка (4-6 часов): Определяем места установки радиаторов и положение коллекторного шкафа. Шкаф лучше ставить в центре этажа.
- Установка коллекторного шкафа (1-2 часа): Монтируем ящик в нишу или на стену, закрепляем распределительный узел.
- Навешивание радиаторов (3-5 часов): Крепим батареи на кронштейны, не снимая защитную пленку.
- Прокладка трасс (8-12 часов): Раскатываем трубы от коллектора к каждому радиатору. Я всегда использую цельные куски без стыков в полу.
- Укладка в теплоизоляцию (2-3 часа): Надеваем «шубу» на трубы, чтобы не греть бетонное основание зря.
- Подключение к радиаторам (4-6 часов): Используем специальные Г-образные трубки или прямые фитинги.
- Подключение к коллектору (2-3 часа): Обрезаем трубы по размеру, калибруем и затягиваем евроконусы.
- Опрессовка системы (2 часа): Закачиваем воду или воздух под давлением 6-8 бар. Это критически важный этап перед заливкой стяжки.
- Заполнение теплоносителем (1-2 часа): Вытесняем воздух, проверяем работу каждого контура.
- Балансировка (1 час): Настраиваем расходомеры на коллекторе согласно проекту.
Когда я монтировал отопление в своем первом доме, я совершил классическую ошибку — не подписал трубы на коллекторе. В итоге потратил целый день, чтобы понять, какой «луч» ведет в гостевую спальню, а какой в санузел. Теперь я всегда клею маркеры сразу при подключении.
Долговечность, эксплуатация и надежность систем отопления
Надежность систем отопления напрямую зависит от количества скрытых соединений. В тройниковой схеме каждый тройник — это потенциальная точка протечки. Если использовать дешевый полипропилен и некачественную сварку, риск аварии через 5-10 лет возрастает. Коллекторная схема в этом плане безопаснее: все стыки находятся либо в шкафу, либо у радиатора, то есть в зоне открытого доступа.
Срок службы труб из сшитого полиэтилена достигает 50 лет при соблюдении температурного режима. Однако важно помнить про засор. В узких каналах коллектора может скапливаться шлам, поэтому установка фильтра грубой очистки на обратке перед котлом — обязательное условие. Я видел системы, которые выходили из строя через 3 года только потому, что хозяева пренебрегли промывкой после монтажа.
Эстетика и внешний вид

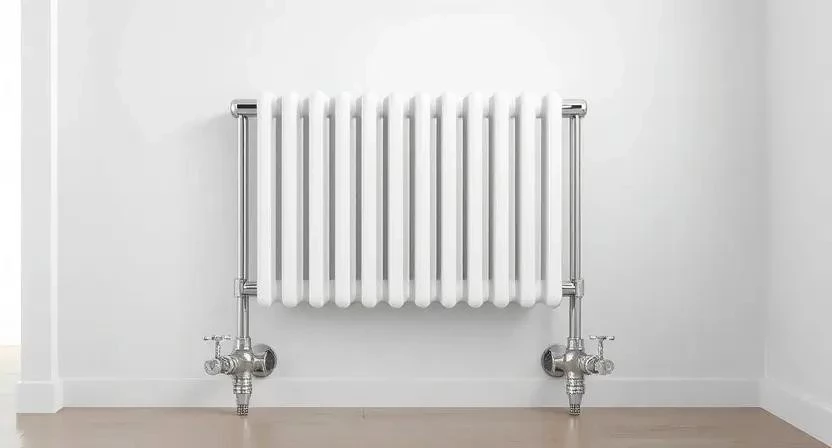

С точки зрения дизайна лучевая схема отопления выигрывает с огромным отрывом. Все трубы спрятаны в пироге пола, а из стены или пола выходят только аккуратные хромированные трубки к радиатору. Нет никаких громоздких стояков или горизонтальных труб вдоль плинтуса, которые собирают пыль и портят вид обоев.
Тройниковая разводка отопления в частном доме часто предполагает открытую прокладку труб, особенно если ремонт уже сделан. Если же прятать её в стены, придется штробить большие каналы под тройники и изоляцию. Для коллекторной системы потребуется место под шкаф (примерно 600х600 мм), который обычно прячут в кладовой, под лестницей или в гардеробной.
Стоимость реализации: расчет отопления и сметы
Цена вопроса часто становится решающим фактором. Тройниковая система требует меньше трубы, но больше дорогих фитингов (тройников, уголков). Коллекторная система потребляет в 2-3 раза больше трубы, плюс стоимость самого коллектора и шкафа.
Таблица 2. Примерный расчет стоимости материалов и работ (для дома 100 м², 8 радиаторов)
| Статья расходов | Тройниковая (ПП) | Коллекторная (PEX) | Разница/Экономия |
|---|---|---|---|
| Трубы (материал) | 15 000 руб. | 45 000 руб. | +30 000 руб. |
| Фитинги и арматура | 12 000 руб. | 8 000 руб. | -4 000 руб. |
| Коллекторный узел и шкаф | 0 руб. | 25 000 руб. | +25 000 руб. |
| Работа мастера | 40 000 руб. | 55 000 руб. | +15 000 руб. |
| 67 000 руб. | 133 000 руб. | В 2 раза дороже |
Стоимость разводки труб при самостоятельном монтаже позволит сэкономить около 40-50% от общей сметы, но потребует аренды специнструмента (около 1500 руб./сутки).
Плюсы и минусы: что лучше коллектор или тройник
Чтобы окончательно определиться, нужно взвесить все аргументы. Сравнение схем отопления показывает, что идеального варианта нет, есть подходящий под конкретные задачи.
Таблица 3. Сводная таблица преимуществ и недостатков
| Схема | Плюсы | Минусы |
|---|---|---|
| Коллекторная | Независимость радиаторов, отсутствие стыков в полу, легкая настройка. | Высокая цена, большой расход трубы, нужен шкаф. |
| Тройниковая | Низкая стоимость, меньше штробления, не нужен коллектор. | Сложная балансировка, риск протечек в стяжке, зависимость приборов. |
Основные правила при выборе и монтаже:
- Не используйте дешевые китайские коллекторы — они текут по штокам через год.
- Всегда делайте фотофиксацию трасс перед заливкой пола.
- Используйте перепускной клапан, если на всех радиаторах стоят термоголовки.
- Для тройниковой схемы выбирайте трубы с минимальным коэффициентом расширения.
- Обязательно проводите гидравлические испытания на холодную.
- Не замуровывайте резьбовые соединения — только пресс или аксиальные фитинги.
Рекомендации по выбору в зависимости от условий
Выбор зависит от площади и бюджета. Для небольшого дачного домика на 2-3 комнаты коллектор — это излишество. А для двухэтажного коттеджа с теплыми полами это необходимость.
Таблица 4. Рекомендации по выбору
| Условие | Рекомендуемая схема | Обоснование |
|---|---|---|
| Дом до 60 м² | Тройниковая | Экономически оправдано, легко сбалансировать. |
| Дом от 150 м² | Коллекторная | Гарантия равномерного тепла на всех этажах. |
| Скрытая разводка в полу | Коллекторная | Минимум рисков скрытых протечек. |
| Ограниченный бюджет | Тройниковая | Минимальные затраты на оборудование. |
| Наличие теплых полов | Комбинированная | Коллектор для полов + любая схема для радиаторов. |
Мнения экспертов и реальные кейсы
Опытные монтажники часто говорят: «Тройниковая система — это работа для инженера, а коллекторная — для аккуратного исполнителя». Это чистая правда. В тройниковой схеме нужно правильно рассчитать диаметры (например, начать с 32 мм, перейти на 25 мм и закончить 20 мм), чтобы обеспечить гидравлическое равновесие.
Был в моей практике случай, когда клиент решил сэкономить и заказал тройниковую разводку из полипропилена на 12 радиаторов в линию. В итоге последняя комната прогревалась до +16°C, когда в первой было уже +26°C. Пришлось ставить мощный насос, что привело к шуму в трубах. В итоге систему переделали на лучевую, и проблема исчезла.
Типичные ошибки новичков:
- Использование обычных шаровых кранов вместо балансировочных на тройниковой схеме.
- Отсутствие теплоизоляции на трубах в стяжке (пол трескается от перегрева).
- Заливка труб бетоном под давлением 0 бар (труба может деформироваться).
- Попытка соединить трубы разных производителей неподходящими фитингами.
- Установка коллектора слишком далеко от основного стояка без учета теплопотерь.
- Игнорирование установки воздухоотводчиков в верхних точках системы.
- Неправильный расчет мощности циркуляционного насоса.
- Использование труб для холодного водоснабжения в системе отопления.
Меры безопасности при работе
При монтаже системы отопления своими руками соблюдайте технику безопасности. Работа с режущим инструментом и пресс-клещами требует использования защитных перчаток. Если вы штробите стены под трубы, обязательно надевайте респиратор и защитные очки — бетонная пыль крайне вредна для легких и глаз. При опрессовке системы водой следите, чтобы рядом не было включенных электроприборов. Помните, что испытательное давление в 1.5 раза выше рабочего, поэтому надежно фиксируйте все временные заглушки. Я однажды видел, как плохо закрепленную заглушку выбило давлением — удар был такой силы, что пробило гипсокартонную перегородку.
FAQ: Ответы на частые вопросы
1. Можно ли совместить обе схемы в одном доме?
Да, это частое решение. Например, на первом этаже делается коллекторная разводка для теплых полов и радиаторов, а на втором — простая тройниковая для экономии.
2. Как переделать тройниковую систему в коллекторную?
Это сложно и дорого, если уже залита стяжка. Придется либо прокладывать новые трубы открыто вдоль стен, либо полностью вскрывать полы. Проще сразу заложить коллектор на этапе черновой отделки.
3. Какой насос выбрать для лучевой схемы?
Обычно достаточно стандартного насоса типа 25/6. Но лучше сделать расчет сопротивления самой длинной петли. Для коллекторных систем важен напор, а не только объем прокачки.
4. Нужен ли байпас для коллектора?
Если вы планируете использовать автоматику (термоголовки) на всех радиаторах, байпас с перепускным клапаном обязателен для защиты насоса от работы «в тупик».
5. Будет ли работать коллекторная система без насоса (самотеком)?
Нет, лучевая схема работает только с принудительной циркуляцией из-за высокого гидравлического сопротивления тонких труб и самого коллектора.
6. Какие трубы лучше для скрытой разводки?
Я рекомендую сшитый полиэтилен (PEX-a или PEX-b) с кислородным барьером. Он прощает небольшие заломы и очень надежен в стяжке.
7. Можно ли ставить коллектор в неотапливаемом помещении?
Только при условии качественной теплоизоляции шкафа и самих труб, иначе теплопотери будут колоссальными, а риск разморозки системы зимой возрастет.
8. Сколько радиаторов можно подключить к одному коллектору?
Обычно коллекторы выпускаются на 2-12 выходов. Если радиаторов больше, лучше разделить их на два узла, чтобы избежать установки слишком мощного насоса.
9. Как сэкономить на коллекторной схеме?
Можно купить коллектор без расходомеров (только с запорными кранами), если вы уверены в точности гидравлического расчета и одинаковой длине всех лучей.
10. Нужно ли промывать систему перед запуском?
Обязательно. Строительный мусор, стружка от труб и пыль могут мгновенно забить клапаны на коллекторе или теплообменник котла.
