Монтаж коллекторной системы отопления начинается с детального проекта разводки труб по всем комнатам. Такая работа требует высокой точности в расчетах, так как ошибка в диаметре трубы приведет к плохому прогреву дальних радиаторов. В среднем установка в доме площадью 100 м² занимает от 7 до 14 дней. Стоимость материалов для базовой системы стартует от 60 000 рублей. Правильный монтаж коллекторной системы отопления в частном доме гарантирует равномерный прогрев каждого помещения и легкое управление температурой.
Что нужно знать перед началом
Эта задача относится к категории повышенной сложности. Я считаю, что без базовых навыков работы с инструментом и понимания законов гидравлики браться за дело рискованно. Вам придется работать с пресс-фитингами и рассчитывать гидравлическое сопротивление. Оптимальное время для проведения работ — этап черновой отделки, до заливки стяжки пола. Если делать это позже, придется штробить стены, что увеличит время работ в два раза и создаст массу строительного мусора.
Необходимые материалы
Для работы я использую сшитый полиэтилен (PEX), так как он не подвержен коррозии и легко гнется. Важно покупать все фитинги одного производителя, чтобы избежать протечек из-за микроскопических разниц в допусках. Расход трубы считается по фактической длине с запасом 10% на изгибы и подрезку.

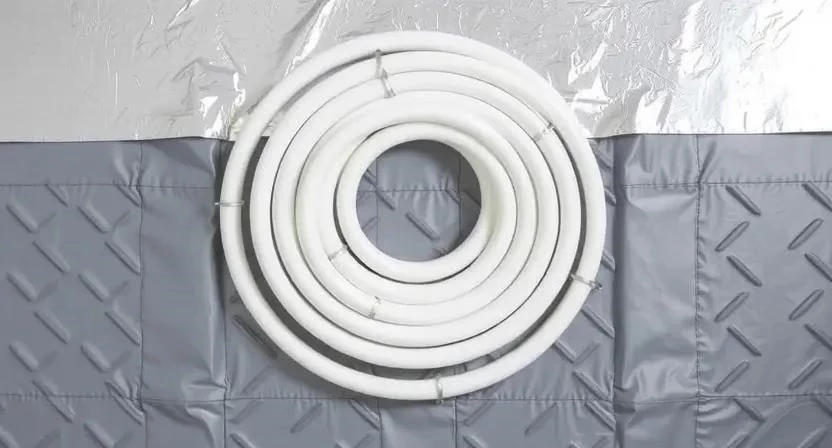

- Труба из сшитого полиэтилена (диаметр 16 или 20 мм) — основной трубопровод.

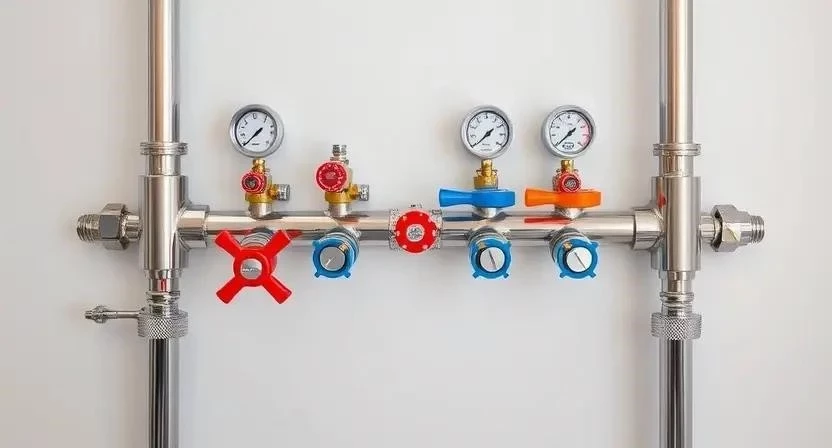

- Распределительный коллектор (подающий и обратный) — сердце системы.
- Пресс-фитинги (угольники, муфты, тройники) — для соединений.
- Теплоизоляция из вспененного полиэтилена — защита от потерь тепла.
- Циркуляционный насос — для принудительного движения теплоносителя.
- Запорные краны — для перекрытия отдельных контуров.
- Манометр и воздухоотводчик — контроль давления и удаление воздуха.
- Крепежные хомуты и дюбели — фиксация труб к поверхностям.
Таблица 1. Расход и стоимость основных материалов (на дом 100 м²)
| Материал | Количество | Расход на м² | Цена за ед. | |
|---|---|---|---|---|
| Труба PEX 16 мм | 250 м | 2.5 м | 80 руб/м | 20 000 руб. |
| Коллектор на 6 выходов | 2 шт. | — | 7 000 руб/шт | 14 000 руб. |
| Пресс-фитинги (комплект) | 40 шт. | — | 150 руб/шт | 6 000 руб. |
| Теплоизоляция | 200 м | 2 м | 30 руб/м | 6 000 руб. |
| Насос циркуляционный | 1 шт. | — | 8 000 руб/шт | 8 000 руб. |
Необходимые инструменты
Покупка профессионального инструмента окупается качеством соединений. Дешевые китайские зажимы часто гнут трубу, что приводит к заломам и сужению прохода теплоносителя. Если бюджет ограничен, пресс-инструмент можно взять в аренду на неделю.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Труборез | Идеально ровный срез трубы | Обязательно | 1 500 руб. |

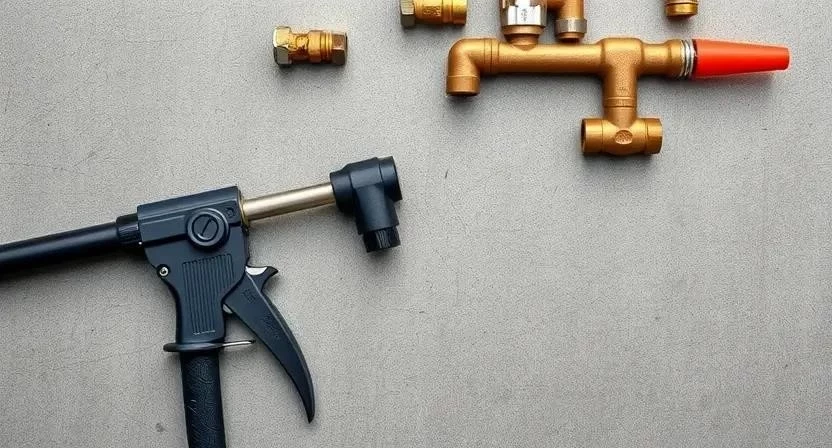

| Пресс-клещи (ручные или эл.) | Обжим фитингов | Обязательно | 12 000 руб. |
| Строительный уровень | Выравнивание коллектора | Обязательно | 1 000 руб. |
| Перфоратор | Сверление отверстий под хомуты | Обязательно | 5 000 руб. |
| Опрессовщик (ручной насос) | Проверка системы на герметичность | Обязательно | 4 000 руб. |
- Труборез — использую только его, нож может оставить зазубрины, под которыми потечет фитинг.
- Пресс-клещи — выбираю электрические, так как при монтаже 40+ соединений руки очень быстро устают.
- Уровень — проверяю строго горизонталь коллектора, чтобы воздух не скапливался в одной части.
- Перфоратор — использую для крепления труб к бетонному основанию.
- Опрессовщик — незаменимая вещь, позволяющая найти течь до заливки пола.
- Маркер — помечаю каждую ветку трубы, чтобы не запутаться в коллекторе.
- Рулетка — для точного замера длины каждой петли.
Подготовка помещения
Первым делом я полностью освобождаю комнату от мебели и строительного мусора. Все поверхности, которые нельзя пачкать, укрываю плотной полиэтиленовой пленкой. В зоне установки коллекторного узла обеспечиваю свободный доступ к стенам и полу. Весь крупный мусор выношу сразу, чтобы не споткнуться о него при размотке бухт трубы.
Подготовка поверхности
Очистка пола от пыли и остатков раствора обязательна. Если на полу есть бугры, я их сбиваю перфоратором, иначе труба может перегнуться или тереться о бетон, что со временем приведет к износу. Стены в месте установки коллектора выравниваю штукатуркой, чтобы узел висел ровно. После этого наношу грунтовку глубокого проникновения в два слоя с интервалом 3 часа. Это нужно для лучшего сцепления с последующей отделкой и защиты стен от влаги при возможных протечках. Готовность поверхности проверяю по уровню: отклонение не должно превышать 2 мм на метр.
Пошаговая инструкция
Процесс монтажа требует строгого соблюдения последовательности. Я всегда начинаю с самого сложного узла, двигаясь к периферии.
- Разметка и установка коллекторного шкафа (2-4 часа). Определяю центр системы, чтобы длины труб до всех радиаторов были примерно равны. Креплю шкаф к стене по уровню.
- Монтаж распределительного узла (3-5 часов). Устанавливаю подающий и обратный коллекторы. Подключаю их к котлу через гидрострелку или напрямую.
- Прокладка магистралей (1-2 дня). Раскатываю трубы от коллектора к каждому радиатору. Использую теплоизоляцию.
- Фиксация трубопровода (5-8 часов). Креплю трубы хомутами с шагом 60-80 см. Важно не перетягивать их, чтобы не деформировать стенку трубы.
- Подключение к радиаторам (1 день). С помощью пресс-фитингов соединяю трубу с подводкой радиатора.
- Обжим всех соединений (4-6 часов). Прохожусь прессом по всем узлам. Проверяю, чтобы фитинг сел до упора.
- Монтаж циркуляционного насоса (2 часа). Устанавливаю насос по направлению потока теплоносителя.
- Первичный запуск и удаление воздуха (3 часа). Заполняю систему водой, стравливаю воздух через краны Маевского.
- Опрессовка системы (5-10 часов). Накачиваю давление в 1.5 раза выше рабочего (обычно до 6 бар) и оставляю на ночь.
- Финальная проверка и закрытие шкафа (2 часа). Убеждаюсь в отсутствии капель на стыках, закрываю коллектор.
Технология выполнения и нюансы: При укладке труб в стяжку я всегда использую демпферную ленту по периметру комнаты. Это предотвращает трещины в бетоне и дает трубам возможность немного расширяться при нагреве. Температура в помещении при монтаже должна быть от +5 до +30 градусов. Сшитый полиэтилен не боится мороза, но при слишком низких температурах становится жестким, и гнуть его сложнее.
Пример из опыта: Однажды я решил сэкономить и не использовать опрессовщик, надеясь на визуальный осмотр. После заливки стяжки обнаружил микротечь на одном из фитингов. Пришлось вскрывать 3 квадратных метра бетона. Теперь я никогда не заливаю трубы без 12-часовой выдержки под давлением.
Важные нюансы
Совместимость материалов — критический момент. Я никогда не соединяю полипропилен с PEX напрямую через дешевые переходники, только через качественные латунные пресс-фитинги. Время высыхания стяжки над трубами составляет около 28 дней, и в этот период категорически запрещено включать отопление. Резкий нагрев приведет к тому, что бетон треснет, а трубы могут деформироваться. Влажность в помещении должна быть умеренной, чтобы избежать коррозии металлических частей коллектора до их покраски или закрытия в шкафу.
Пример из опыта: Заметил, что если использовать слишком узкий диаметр трубы (16 мм) на длинных плечах более 15 метров, радиатор в конце линии греет заметно хуже. В таких случаях я перехожу на 20 мм, чтобы снизить гидравлическое сопротивление.
Частые ошибки
Новички часто забывают про маркировку труб. Когда в коллекторе 12 выходов, через месяц невозможно вспомнить, какая труба ведет в спальню, а какая в кухню. Еще одна ошибка — отсутствие теплоизоляции на трубах, которые идут через холодные зоны. Это приводит к конденсату и потере до 15% тепла. Также часто игнорируют установку грязевика (фильтра грубой очистки) перед коллектором, из-за чего мелкий строительный мусор забивает узкие отверстия распределителя.
Расчет стоимости
Цена работы мастера по монтажу коллекторной системы обычно составляет от 30% до 50% от стоимости материалов. Своими руками можно сэкономить приличную сумму, но нужно учитывать стоимость аренды дорогого инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 45 000 | 45 000 | 0 |
| Инструмент (аренда/покупка) | 7 000 | 0 (входит в работу) | -7 000 |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| Расходники (ленты, дюбели) | 2 000 | 2 000 | 0 |
| 54 000 | 72 000 | 18 000 |
Пример из опыта: Я монтировал систему в своем доме самостоятельно и сэкономил около 20 тысяч рублей. Однако потратил на это три полноценных выходных, которые мог бы провести с семьей. Для многих эта переплата за мастера оправдана скоростью и гарантией.
Уход после завершения
Эксплуатировать систему можно только после полного высыхания стяжки. Срок службы качественного PEX составляет до 50 лет. Раз в два года я рекомендую проводить промывку системы от шлама и проверять давление в расширительном баке. Если заметите, что один из радиаторов стал греть хуже, достаточно просто отрегулировать вентиль на коллекторе, не вскрывая полы.
Альтернативные варианты
Существует однотрубная разводка или двухтрубная без коллектора (последовательная). В таких системах стоимость материалов ниже, так как нужно меньше труб. Однако там невозможно регулировать температуру в каждой комнате отдельно. Сравнение показывает, что коллекторная система выигрывает по комфорту и надежности, хотя и обходится дороже на этапе закупки.
FAQ
1. Можно ли использовать обычный полипропилен вместо PEX?
Можно, но придется ставить много соединений в полу, что увеличивает риск протечек. PEX кладется цельной линией от коллектора до радиатора.
2. Какой диаметр трубы выбрать для частного дома?
Обычно используют 16 мм для радиаторов и 20 мм для магистралей или теплого пола.
3. Обязательно ли ставить гидрострелку?
Желательно, если в доме несколько разных контуров (например, радиаторы и теплый пол) с разным температурным режимом.
4. Что делать, если труба заломилась при монтаже?
Заломившийся участок нужно вырезать и соединить пресс-фитингом, иначе пропускная способность упадет.
5. Как проверить систему без дорогого опрессовщика?
Можно использовать ручной насос для закачки воздуха или воды, но профессиональный прибор точнее фиксирует падение давления.
6. Можно ли монтировать систему зимой?
Да, если в помещении нет сильного мороза, так как трубы эластичны. Но бетон стяжки в мороз застывает неправильно.
7. Сколько времени занимает прогрев всей системы?
После первого запуска полный прогрев дома зависит от мощности котла, обычно это занимает от 6 до 12 часов.
8. Нужен ли отдельный насос для каждого контура?
Не обязательно, одного мощного насоса на основном коллекторе обычно достаточно для дома до 150 м².
Меры безопасности: При работе с перфоратором обязательно используйте защитные очки и респиратор, чтобы бетонная пыль не попала в легкие. При подключении циркуляционного насоса к сети проверьте заземление. Работа с давлением требует осторожности: никогда не раскручивайте фитинги, пока система находится под давлением!
