Выбор схемы разводки труб определяет, будет ли в доме комфортно или один угол комнаты останется ледяным. Однотрубная или двухтрубная система отопления напрямую влияет на затраты материалов и итоговую эффективность прогрева. Монтаж простой последовательной схемы занимает обычно 3-5 дней, тогда как параллельная разводка требует до двух недель работы. Разница в стоимости комплектующих может достигать 40%. Правильный расчет на старте исключит дорогостоящую переделку всей системы через год эксплуатации.
Принципы работы систем отопления
В однотрубной схеме теплоноситель движется по одному замкнутому кругу, заходя в каждый радиатор по очереди. Первый прибор в цепи греется сильнее всех, а последний получает уже остывшую воду. Такая последовательная подача делает систему зависимой от количества точек подключения.
Двухтрубная система работает иначе. Здесь создаются две отдельные магистрали: подача горячей воды и обратка для возврата остывшего теплоносителя в котел. Каждый радиатор подключается к обеим трубам параллельно. Это гарантирует, что в любой комнате температура будет одинаковой, независимо от удаленности от котла.
Технические параметры и эффективность
Я часто сталкиваюсь с тем, что люди недооценивают важность гидравлического равновесия. В однотрубке добиться его почти невозможно без установки специальных байпасов. В двухтрубной системе давление распределяется равномернее, а скорость потока регулируется индивидуально для каждой ветки с помощью балансировочных клапанов.
| Параметр | Однотрубная система | Двухтрубная система | Влияние на комфорт |
|---|---|---|---|
| Равномерность прогрева | Низкая (падение температуры) | Высокая (стабильный нагрев) | Отсутствие холодных зон |
| Давление в системе | Высокое на старте, падает | Стабильное по всему контуру | Тихая работа приборов |
| Скорость потока | Зависит от диаметра трубы | Регулируемая через коллектор | Быстрый выход на режим |
| Сложность балансировки | Высокая (нужны байпасы) | Средняя (клапаны на радиаторах) | Точная настройка тепла |
| Зависимость от насоса | Критическая при большом круге | Необходим для эффективности | Стабильная циркуляция |
Особенности и технология монтажа
Монтаж однотрубки проще и требует меньше материалов. Здесь не нужно тянуть вторую линию труб по всему дому. Двухтрубная разводка сложнее, требует точного проекта и большего объема полипропилена или металлопластика. Квалификация монтажника здесь критичнее, так как ошибка в подборе диаметра магистрали приведет к шуму в трубах.
Однажды я пытался сэкономить на трубах в большом доме, используя однотрубную систему. В итоге дальняя спальня оставалась прохладной даже при максимальном нагреве котла. Мне пришлось полностью переделывать разводку на двухтрубную, что вышло в два раза дороже из-за демонтажа.
- Расчет теплопотерь каждого помещения для подбора мощности радиаторов.
- Составление схемы разводки с указанием диаметров труб.
- Установка котла и расширительного бака.
- Монтаж основной магистрали подачи (и обратки для двухтрубной).
- Установка радиаторов с соблюдением зазоров от пола (10-12 см) и стен (3-5 см).
- Сварка полипропиленовых соединений или обжим металлопластика.
- Установка циркуляционного насоса для принудительного движения воды.
- Заполнение системы теплоносителем и удаление воздушных пробок.
- Проверка всех соединений под давлением 2-3 бара.
Долговечность и эксплуатация
Срок службы системы зависит от выбранного материала. Полипропилен служит долго, но боится перегрева выше 95 градусов. Обслуживание однотрубки проще, но она менее гибкая в изменениях. Если вы захотите добавить радиатор в новую комнату, придется перерезать основной контур, что может потребовать слива всей воды.
Я видел 20-летние однотрубные системы в старых коттеджах, которые работают до сих пор. Однако любая модернизация в таких домах превращается в кошмар. Двухтрубная система надежнее в плане теплоотдачи и позволяет легко расширять сеть через коллектор.
- Полипропиленовые трубы (PN20/PN25)
- Металлопластиковые трубы с армированием
- Биметаллические радиаторы (для высокого давления)
- Алюминиевые радиаторы (для частных домов)
- Циркуляционный насос (мощность от 4 до 6 м)
- Шаровые краны из латуни

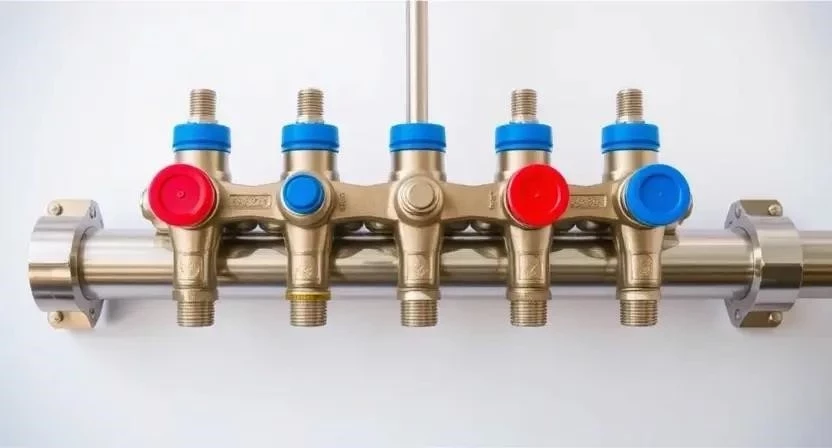

- Коллекторная группа (для двухтрубной системы)
- Манометр и воздухоотводчик
Эстетика и внешний вид
С точки зрения эстетики однотрубка выигрывает за счет одной видимой трубы у каждого прибора. Двухтрубная система требует либо двух труб, либо их скрытия в стяжке пола или штробах стен. Скрытый монтаж выглядит аккуратно, но существенно усложняет доступ к соединениям в случае протечки.
При открытой прокладке двухтрубной системы приходится использовать больше декоративных коробов. Я рекомендую использовать белый полипропилен, он меньше бросается в глаза на светлых стенах.
Анализ стоимости
Затраты на материалы в двухтрубной системе выше из-за двойного метража труб и большего количества фитингов. Однако эксплуатационные расходы могут быть ниже, так как котел работает эффективнее, не перегревая первые комнаты ради прогрева последних.
| Статья расходов | Однотрубная (на 5 рад.) | Двухтрубная (на 5 рад.) | Комментарий |
|---|---|---|---|
| Трубы и фитинги | ~12 000 — 15 000 руб. | ~22 000 — 30 000 руб. | Расход труб в 1.8 раза выше |
| Работа мастера | ~10 000 — 15 000 руб. | ~20 000 — 30 000 руб. | Сложность монтажа выше |
| Радиаторы и арматура | ~25 000 — 40 000 руб. | ~25 000 — 40 000 руб. | Стоимость одинакова |
| Насос и автоматика | ~5 000 — 8 000 руб. | ~7 000 — 12 000 руб. | Для двухтрубной нужен мощнее |
| ~52 000 — 78 000 руб. | ~74 000 — 112 000 руб. | Разница около 40% |
Преимущества и недостатки
Каждая схема имеет свои сильные и слабые стороны, которые проявляются в процессе эксплуатации.
| Система | Преимущества | Недостатки |
|---|---|---|
| Однотрубная | Минимум труб, дешевизна, простота монтажа, высокая скорость установки. | Неравномерный прогрев, сложность балансировки, зависимость всех приборов от одного контура. |
| Двухтрубная | Равномерное тепло, возможность управления каждым радиатором, легкость расширения. | Большой расход материалов, высокая стоимость, сложный монтаж. |
Рекомендации по выбору
Для маленького дачного домика площадью до 60 кв.м вполне хватит однотрубной схемы. В коттеджах от 100 кв.м я всегда рекомендую двухтрубную разводку. Это залог того, что в спальне не будет сквозняков от холодных стен, а в гостиной — перегрева.
| Тип объекта | Рекомендуемая система | Причина выбора |
|---|---|---|
| Дача до 60 м2 | Однотрубная | Низкий бюджет, малое кол-во комнат |
| Дом 60-120 м2 | Двухтрубная (лучевая) | Комфорт, управление температурой |
| Коттедж 120+ м2 | Двухтрубная (коллекторная) | Гарантия прогрева всех помещений |
| Помещение с высоким потолком | Двухтрубная | Необходимость мощного теплоотдачи |
| Бюджетный ремонт | Однотрубная | Минимизация затрат на материалы |
Советы профессионалов и типичные ошибки
Опытные инженеры советуют не экономить на проекте. Типичная ошибка новичков — установка радиаторов без запорной арматуры. Без кранов вы не сможете заменить один протекающий прибор, не сливая всю воду из системы.
Один мой клиент установил однотрубную систему с слишком тонкими трубами. Результатом стал громкий свист в стенах и полное отсутствие тепла в конце линии. Я советую всегда закладывать диаметр магистрали с запасом в один размер.
- Использование одного диаметра трубы для всей системы (нужно сужать от котла к концу).
- Отказ от циркуляционного насоса в больших домах.
- Плохая герметизация стыков, приводящая к утечкам воздуха.
- Неправильное расположение радиаторов (далеко от окон).
- Отсутствие расширительного бака, что ведет к разрыву труб при нагреве.
Часто задаваемые вопросы (FAQ)
Нужен ли насос в однотрубной системе?
Для небольших домов с естественной циркуляцией можно обойтись без него, но в 90% случаев насос необходим для нормального движения теплоносителя.
Можно ли переделать однотрубную систему в двухтрубную?
Да, но это потребует полной замены разводки труб. Просто «добавить трубу» не получится, так как изменится вся гидравлика.
Какой диаметр труб выбрать для подачи?
Для частного дома обычно используют следующие параметры:
- Магистраль подачи: 32 мм
- Подводка к радиаторам: 20-25 мм
- Обратная линия (для двухтрубной): 25-32 мм
- Коллектор: 32-40 мм
- Труба от котла: 32 мм
- Байпасы: 20 мм
- Радиаторные хвосты: 15-20 мм
Что лучше: полипропилен или металлопластик?
Полипропилен дешевле и надежнее в сварке, металлопластик проще монтировать, но он требует качественных пресс-фитингов.
Как избежать шума в трубах?
Правильно подберите диаметр труб и установите насос с регулировкой мощности. Слишком высокая скорость потока создает гул.
Сколько времени сохнет стяжка при скрытом монтаже?
Обычно от 14 до 28 дней. Включать отопление до полного высыхания нельзя, чтобы не появились трещины.
Влияет ли тип котла на выбор системы?
Конденсационные котлы лучше работают с двухтрубными системами с низкой температурой обратки.
Меры безопасности при монтаже
Работа с отоплением связана с высоким давлением и температурами. Обязательно используйте защитные перчатки при работе с металлом и очки при резке труб. При использовании паяльника для полипропилена обеспечьте хорошее проветривание помещения, чтобы не вдыхать продукты плавления пластика.
Соблюдайте электробезопасность при подключении циркуляционного насоса: используйте заземление и влагозащищенные розетки. Никогда не превышайте максимально допустимое давление, указанное в паспорте котла, чтобы избежать разрыва соединений.
