Скрытый монтаж отопления позволяет полностью убрать трубы из зоны видимости, создавая чистый интерьер без лишних коробов и выступающих коммуникаций. Реализация этой задачи требует высокой точности в расчетах и строгого соблюдения технологии, так как любая протечка внутри стены или пола приведет к капитальному ремонту всего помещения. Обычно такие работы занимают от 5 до 14 дней в зависимости от площади объекта. Стоимость реализации выше, чем при открытой разводке, но итоговый эстетический результат оправдывает затраты. Чтобы сделать скрытый монтаж отопления эстетично и надежно, необходимо заранее продумать каждую трассу и выбрать качественные материалы.
Особенности подготовки и техническая сложность
Работа с внутренними коммуникациями считается сложной. Она требует навыков работы с пресс-инструментом и понимания принципов гидравлического баланса. Я заметил, что многие новички пытаются начать монтаж, когда стены уже чисто зашпаклеваны — это грубая ошибка. Оптимальный срок проведения работ: после возведения перегородок, но до заливки чистовой стяжки и финишной отделки стен. Весь процесс требует предельной концентрации, так как доступ к трубам после заливки бетоном будет закрыт навсегда.

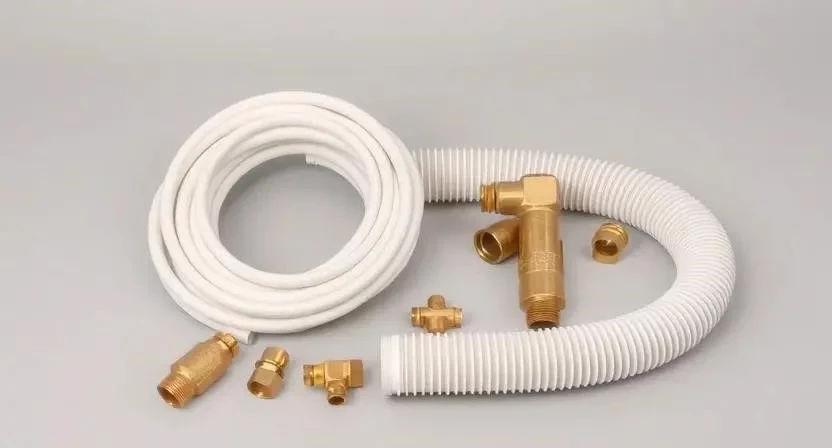

Что купить для монтажа
Выбор материалов определяет долговечность всей системы. Я всегда использую сшитый полиэтилен (PEX) или полиэтилен с повышенной термостойкостью (PERT), так как они не подвержены коррозии и имеют минимальный коэффициент линейного расширения.
- Трубы PEX (для радиаторов и теплых полов)
- Трубы PERT (для зон с повышенной температурой)
- Гофрированная труба (защитный кожух для всех трасс)
- Теплоизоляция из вспененного полиэтилена
- Пресс-фитинги (латунные, качественные)

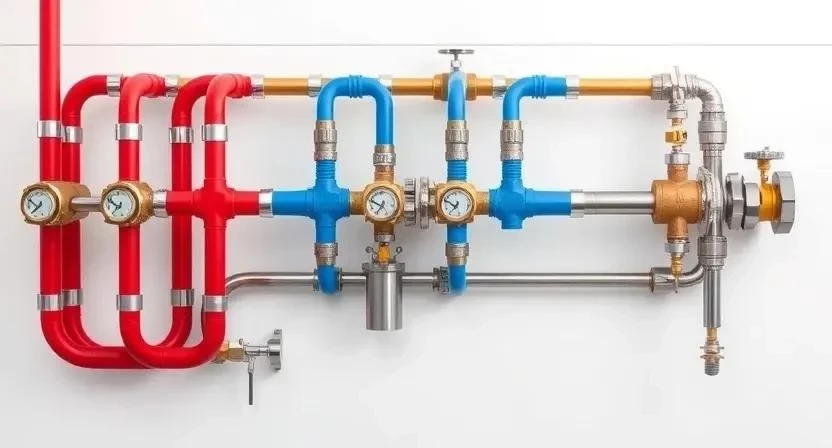

- Распределительный коллекторный узел
- Монтажные клипсы и хомуты
- Герметизирующая лента и уплотнители
Расход материалов рассчитывается индивидуально. В среднем на один контур радиатора уходит от 5 до 12 метров трубы. Для расчета общего количества я прибавляю 10% запаса на подрезку и изгибы.
| Материал | Характеристика | Применение | Примерная цена за м.п. |
|---|---|---|---|
| PEX-a | Высокая гибкость, память формы | Радиаторы, теплый пол | 150 — 300 руб. |
| PERT | Термостойкость до 80-90°C | Магистрали отопления | 130 — 250 руб. |
| Металлопластик | Жесткость, доступность | Подводка к приборам | 100 — 200 руб. |
| Гофра ПНД | Защита от трения и химии | Оболочка всех труб | 30 — 70 руб. |
| Теплоизоляция | Предотвращение конденсата | Обертка труб в стяжке | 40 — 90 руб. |
Инструментарий мастера
Без профессионального оборудования качественный скрытый монтаж невозможен. Использование бытовых инструментов часто приводит к браку соединений. Если бюджет ограничен, я рекомендую взять профессиональный пресс-инструмент в аренду — это выйдет дешевле, чем покупать его для одного объекта.
| Инструмент | Назначение | Статус | Особенности |
|---|---|---|---|
| Штроборез | Создание каналов в стенах | Обязательно | С подключением пылесоса |
| Пресс-инструмент | Обжим фитингов | Обязательно | Должен соответствовать профилю трубы |
| Труборез | Идеально ровный срез трубы | Обязательно | Роликовый тип |
| Перфоратор | Бурение отверстий под крепления | Обязательно | С режимом удара |
| Строительный пылесос | Очистка штроб и помещения | Желательно | Высокая мощность всасывания |
| Лазерный уровень | Разметка трасс и высот | Желательно | Повышает точность монтажа |
Организация пространства и разметка
Первым делом нужно полностью освободить комнату от мебели и лишнего хлама. Я всегда застилаю пол плотной полиэтиленовой пленкой, чтобы защитить поверхность от строительного мусора. Организую отдельную зону для выноса отходов, так как штробление создает огромное количество бетонной крошки. После этого приступаю к разметке трасс: отмечаю точки выхода труб к радиаторам и путь к коллекторному узлу, используя маркер или мел.
Подготовка поверхностей под коммуникации
Для укладки труб в стены использую штроборез. Это позволяет сделать ровные пазы с четкими краями, которые не обрушат стену. После резки остатки бетона выбиваются перфоратором. Важный момент: все пазы обязательно очищаются строительным пылесосом. Пыль работает как абразив и может повредить трубу при усадке здания. Пол под стяжку выравниваю, убирая все выступы, чтобы труба не перетерлась о камень. Я однажды работал на объекте, где забыли убрать кусок арматуры из пола — в итоге через год труба просто лопнула в этом месте.
Этапы установки системы
Монтаж должен быть последовательным. Нарушение очередности этапов ведет к переделкам. При работе обязательно используйте защитные очки и респиратор, особенно при штроблении.
- Проектирование схемы (4-6 часов). Рисую точные маршруты с учетом всех поворотов и диаметров труб.
- Штробление и подготовка каналов (1-2 дня). Прорезаю стены, выбиваю пазы и очищаю их от пыли.
- Установка коллекторного узла (3-5 часов). Монтирую распределительный щит, выставляю его по уровню.
- Прокладка труб в гофре (1 день). Затягиваю трубы в защитную оболочку и укладываю в штробы или на пол.
- Соединение пресс-фитингами (4-6 часов). Соединяю трубы с коллектором и радиаторами с помощью обжима.
- Крепление к поверхностям (3-5 часов). Фиксирую трубы клипсами с шагом 50-80 см, чтобы они не всплыли при заливке.
- Опрессовка системы (5-8 часов). Закачиваю в систему воду или воздух под давлением в 1.5-2 раза выше рабочего.
- Монтаж радиаторов (1 день). Устанавливаю приборы, подключаю их к выведенным концам труб.
- Заливка стяжки или заделка штроб (1 день). Заполняю пустоты раствором. Температура в помещении должна быть не ниже +5°C.
- Финальная проверка (2 часа). После застывания раствора (обычно 7-14 дней) проверяю герметичность еще раз.
| Этап | Время | Критический нюанс |
|---|---|---|
| Разметка и штробы | 2 дня | Глубина штробы должна быть на 1 см больше диаметра гофры |
| Монтаж труб | 2 дня | Радиус изгиба трубы не менее 5 диаметров |
| Опрессовка | 1 день | Давление должно держаться стабильно 24 часа |
| Заливка бетоном | 1 день | Нельзя использовать слишком жидкий раствор |
| Сушка и проверка | 10 дней | Запрещено включать отопление до полного высыхания стяжки |
Технические тонкости и нюансы
При заливке стяжки крайне важно следить за температурным режимом. Нельзя греть свежий бетон тепловыми пушками на максимум — это приведет к трещинам. Трубы в полу обязательно оборачиваю теплоизоляцией. Это исключает эффект «теплового моста» и предотвращает появление конденсата на поверхности пола. Также я строго слежу за совместимостью: фитинги должны быть того же производителя, что и трубы. Смешивание брендов часто приводит к микропротечкам из-за разницы в допусках размеров.
Типичные ошибки новичков
Многие пытаются сэкономить и совершают фатальные промахи. Я считаю, что в скрытом монтаже экономия на мелочах обходится слишком дорого.
- Отказ от гофры. Без нее труба трется о бетон при расширении и со временем перетирается.
- Неправильный диаметр. Слишком узкая труба приводит к плохому прогреву дальних радиаторов.
- Пропуск опрессовки. Заливка труб без проверки давлением — это лотерея, в которой приз — демонтаж пола.
- Слишком мелкое заложение. Труба, лежащая слишком близко к поверхности, может быть повреждена при монтаже плинтусов или мебели.
- Отсутствие теплоизоляции. Приводит к потере тепла в сторону основания пола.
Расчет затрат на систему
Стоимость зависит от площади и выбранного материала. Для примера возьмем комнату 20 м² с двумя радиаторами.
| Статья расходов | Кол-во/Объем | Цена (средняя) | |
|---|---|---|---|
| Труба PEX-a 16мм | 30 м | 200 руб/м | 6 000 руб. |
| Гофра и изоляция | 30 м | 100 руб/м | 3 000 руб. |
| Коллекторный узел | 1 шт | 8 000 руб | 8 000 руб. |
| Фитинги и клипсы | комплект | 4 000 руб | 4 000 руб. |
| Работа мастера | 20 м² | 1 500 руб/м² | 30 000 руб. |
| Аренда инструмента | 3 дня | 1 000 руб/сут | 3 000 руб. |
При самостоятельном монтаже можно сэкономить около 30 000 рублей на оплате труда. Однако стоит помнить, что ошибка мастера исправляется по гарантии, а ошибка самостройщика — за свой счет.
Эксплуатация и обслуживание
После завершения работ система требует минимального ухода. Главное — регулярно контролировать давление в котле, чтобы оно не падало ниже нормы. Скрытые коммуникации из PEX служат до 50 лет при соблюдении температурного режима. Раз в 2-3 года рекомендую проверять состояние коллекторного узла, промывать систему от шлама и проверять работу запорных клапанов.
Альтернативные способы разводки
Если скрытый монтаж кажется слишком рискованным или дорогим, есть другие варианты. Они менее эстетичны, но проще в обслуживании.
- Открытая прокладка в декоративных пластиковых коробах.
- Использование напольных плинтусов с интегрированными кабель-каналами.
- Прокладка труб по периметру стен с последующим закрытием лепниной.
- Монтаж труб в открытом виде с покраской в цвет стен.
- Использование медных труб в качестве элемента дизайна (лофт).
- Укладка труб в специальные технические ниши.
- Применение открытых коллекторных стоек в технических помещениях.
Ответы на частые вопросы
Можно ли заменить трубу в стяжке?
Если труба была уложена в гофру, в некоторых случаях ее можно «вытянуть» и затянуть новую. Без гофры — только путем вскрытия пола.
Как найти утечку в скрытой системе?
Используется метод падения давления (манометр) или тепловизор, который покажет зону перегрева бетона в месте протечки.
Какой материал самый долговечный?
Сшитый полиэтилен PEX-a считается эталоном по сроку службы и надежности соединений.
Нужен ли расширительный бак?
Да, он обязателен в любой системе отопления для компенсации расширения теплоносителя при нагреве.
Как влияет скрытый монтаж на теплоотдачу?
На теплоотдачу радиаторов он не влияет. Однако трубы в стяжке сами становятся источником тепла, работая как легкий теплый пол.
Можно ли использовать обычный герметик вместо фитингов?
Категорически нет. Только заводские пресс-фитинги или обжимные соединения.
Какое давление считается нормой при опрессовке?
Обычно это 6-10 бар, в зависимости от расчетного рабочего давления системы.
Меры безопасности: при работе с электроинструментом всегда используйте заземление. При штроблении стен убедитесь, что в этой зоне не проходит электропроводка. Работа с давлением требует осторожности — используйте сертифицированные насосы для опрессовки. Проветривайте помещение при использовании монтажной пены или химических герметиков.
