Прокладка кабеля в срубе — это задача с повышенным риском из-за высокой горючести материала стен. Ошибки при монтаже электропроводки в срубе могут привести к пожару, поэтому работа требует строгого соблюдения норм ПУЭ. В среднем, комплексный монтаж в доме площадью 100 м² занимает от 7 до 14 дней. Стоимость материалов для базового набора начинается от 40 000 рублей, а работа профессиональной бригады может стоить еще столько же или дороже.
Особенности подготовки и планирования
Прежде чем брать в руки инструмент, я всегда оцениваю степень усадки здания. Дерево «гуляет», и если закрепить кабель слишком жестко, его может просто перерезать или вырвать из коробки через год. Для этого я использую специальные скобы с запасом длины провода. Оценка сложности работ зависит от типа дерева: брус сверлить проще, чем массивное бревно. Навыки работы с электрикой должны быть уверенными, иначе лучше доверить щиток специалисту.
Подбор необходимых материалов
Выбор комплектующих определяет долговечность и безопасность всей сети. Я рекомендую использовать только кабель ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. Для защиты проводов в дереве обязательно применяется гофротруба или металлический лоток.
- Кабель ВВГнг-LS 3х2.5 для розеток;
- Кабель ВВГнг-LS 3х1.5 для освещения;
- Гофротруба ПВХ или ПНД негорючая;
- Распределительные коробки из негорючего пластика;
- Подрозетники для дерева (специальные);
- Автоматические выключатели (автоматы);
- Устройства защитного отключения (УЗО);
- Шины заземления и медный контур.
| Материал | Расход на 100 м² (примерно) | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 150 м | 80 руб/м | 12 000 |
| Кабель ВВГнг-LS 3х1.5 | 100 м | 60 руб/м | 6 000 |
| Гофротруба 20 мм | 200 м | 25 руб/м | 5 000 |
| Автоматы/УЗО | 12 шт | 600 руб/шт | 7 200 |
| Подрозетники/Коробки | 25 шт | 100 руб/шт | 2 500 |

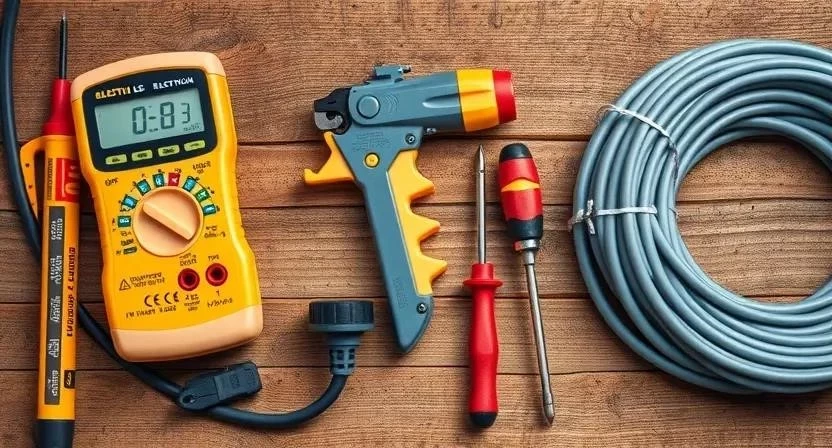

Инструментарий для электромонтажа
Правильный набор инструментов ускоряет процесс вдвое и гарантирует качество соединений. Если нет возможности купить дорогой стриппер, можно использовать нож, но риск повредить жилу возрастает. Для проверки сети я всегда использую мультиметр.
- Перфоратор с набором сверл по дереву;
- Стриппер для зачистки изоляции;
- Мультиметр или индикаторная отвертка;
- Набор диэлектрических отверток;
- Строительный уровень;
- Пассатижи и кусачки;
- Шуруповерт с набором бит.
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориентир) |
|---|---|---|---|
| Перфоратор | Сверление отверстий в брусе | Обязательно | 5 000 — 15 000 |
| Стриппер | Быстрая зачистка кабеля | Желательно | 1 000 — 3 000 |
| Мультиметр | Поиск обрывов и замер напряжения | Обязательно | 1 500 — 5 000 |
| Уровень | Выравнивание розеток и щитка | Обязательно | 500 — 2 000 |
| Отвертки | Монтаж автоматики и механизмов | Обязательно | 1 000 — 3 000 |
Организация рабочего пространства
Подготовка помещения исключает лишний мусор и травматизм. Я начинаю с полного освобождения комнат от мебели. Все поверхности, которые уже имеют отделку, накрываю плотной пленкой. Организую отдельные зоны для хранения кабеля и инструмента, чтобы не спотыкаться об них. Строительный мусор выношу сразу после сверления отверстий, так как опилки в больших количествах легко воспламеняются.
Подготовка поверхностей и разметка
Разметка точек — самый ответственный этап, где нельзя ошибаться. Я отмечаю места установки розеток и выключателей карандашом, учитывая расстановку мебели. В брусе или бревне сверлю сквозные отверстия под кабель. Важный нюанс: места примыкания кабеля к дереву я обрабатываю грунтовкой или огнезащитным составом. Это создает дополнительный барьер. Перед началом монтажа проверяю, чтобы дерево было полностью просушено, иначе кабель может «зажать» при усадке.
Пошаговая технология монтажа
Процесс разводки электричества в деревянном доме должен быть системным. Я заметил, что спешка на этапе схемы приводит к лишним дырам в стенах. Вот как я выполняю работу по шагам:
- Составление схемы разводки. (3-5 часов). Рисую все линии, группирую розетки и свет.

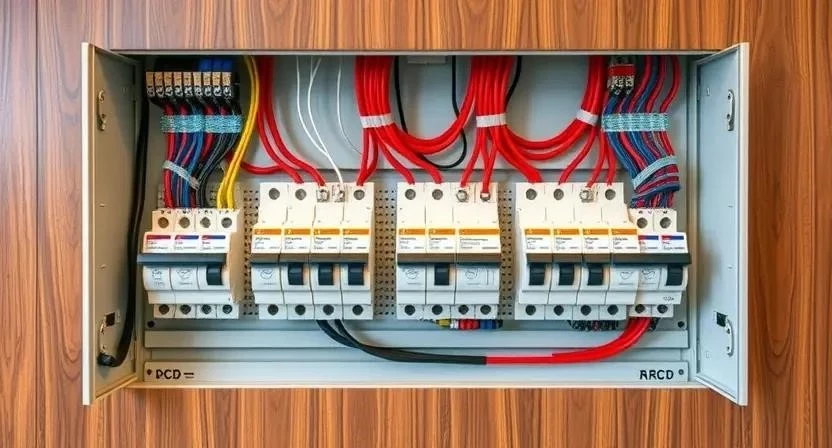

- Установка электрощита. (4-6 часов). Монтирую щиток в сухом месте, обычно в прихожей.
- Прокладка основных магистралей. (1-2 дня). Тяну кабели от щитка к комнатам.
- Монтаж распределительных коробок. (1 день). Устанавливаю коробки в доступных местах.

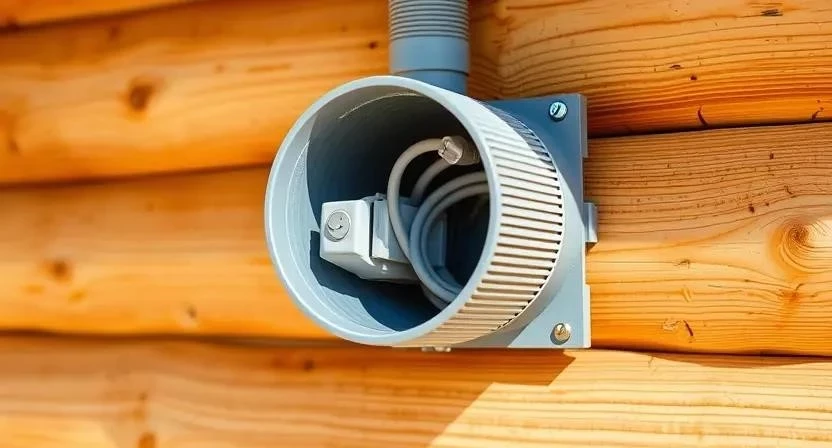

- Установка подрозетников. (1 день). Врезаю их в дерево, фиксирую саморезами.
- Растяжка кабеля в гофре. (2-3 дня). Закрепляю гофру клипсами с шагом 40-50 см.
- Монтаж выключателей и розеток. (1 день). Подключаю механизмы к проводам.
- Подключение автоматики и УЗО. (4-8 часов). Собираю щиток, разделяю фазы.
- Заземление системы. (1 день). Забиваю контур заземления вокруг дома.
- Тестирование под нагрузкой. (3-5 часов). Проверяю напряжение и работу УЗО.
При установке щитка я всегда оставляю запас кабеля 15-20 см. Это позволяет легко заменить автомат или добавить новую линию в будущем. Для соединения проводов в коробках использую клеммники Wago — они надежнее скруток в дереве, так как не греются при правильном подборе.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и сверление | 1-2 дня | Соблюдение центровки точек |
| Прокладка кабеля | 3-4 дня | Использование негорючей гофры |
| Сборка щитка | 1 день | Маркировка каждого автомата |
| Монтаж фурнитуры | 1 день | Проверка плотности прилегания |
| Пусконаладка | 0.5 дня | Замер сопротивления изоляции |
Технические нюансы и влияние среды
Климатические факторы сильно влияют на изоляцию. При резких перепадах температуры дешевый пластик гофры может треснуть. Я учитываю температурное расширение дерева — кабель не должен быть натянут как струна. Если дерево обрабатывалось пропитками, я жду полного высыхания состава (обычно 2-4 недели), иначе химия может вступить в реакцию с оболочкой кабеля. Влажность в срубе также критична, поэтому в ванных комнатах использую только влагозащищенные розетки с классом IP44 и выше.
Типичные промахи при монтаже
Многие новички пытаются сэкономить, что в деревянном доме недопустимо. Я столкнулся с ситуацией, когда владелец купил дешевый кабель без индекса «нг», и при первой же перегрузке изоляция начала плавиться, выделяя едкий дым. Чтобы этого избежать, следуйте правилам:
- Не используйте дешевый кабель. Только ГОСТ и индекс ВВГнг-LS.
- Не игнорируйте заземление. Без него корпус стиральной машины может ударить током.
- Не выбирайте заниженное сечение. Для розеток — строго 2.5 мм², для света — 1.5 мм².
- Не монтируйте провод без гофры. Прямой контакт кабеля с деревом опасен при перегреве.
- Не объединяйте слишком много точек на один автомат. Перегрузка ведет к срабатыванию защиты.
Расчет бюджета и стоимости
Финансовая сторона вопроса зависит от того, кто делает работу. Я считаю, что самостоятельный монтаж экономит деньги, но требует огромных затрат времени и знаний. Если нанять профи, вы платите за гарантию безопасности.
Один раз я помогал соседу переделывать электрику, которую он сделал «по дешеви» сам. В итоге мы заменили половину кабеля, так как он использовал алюминий, который в дереве категорически запрещен из-за хрупкости и нагрева. Это вышло в два раза дороже, чем если бы он сразу нанял мастера.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы | 30 000 | 30 000 | 0 |
| Работа | 0 | 40 000 | 40 000 |
| Инструменты (аренда/покупка) | 10 000 | 0 | -10 000 |
| Расходники (крепеж и т.д.) | 3 000 | 3 000 | 0 |
| 43 000 | 73 000 | 30 000 |
Правила эксплуатации готовой сети
После завершения работ сеть требует внимания. Я рекомендую раз в год подтягивать винтовые зажимы в щитке, так как от вибраций и усадки дома контакты могут ослабнуть. Срок службы качественного кабеля ВВГнг-LS составляет около 30 лет. Главное правило: не перегружайте сеть мощными обогревателями через дешевые удлинители. Это самая частая причина короткого замыкания в деревянных постройках.
Варианты исполнения проводки
Существует несколько подходов к прокладке линий, в зависимости от дизайна и бюджета:

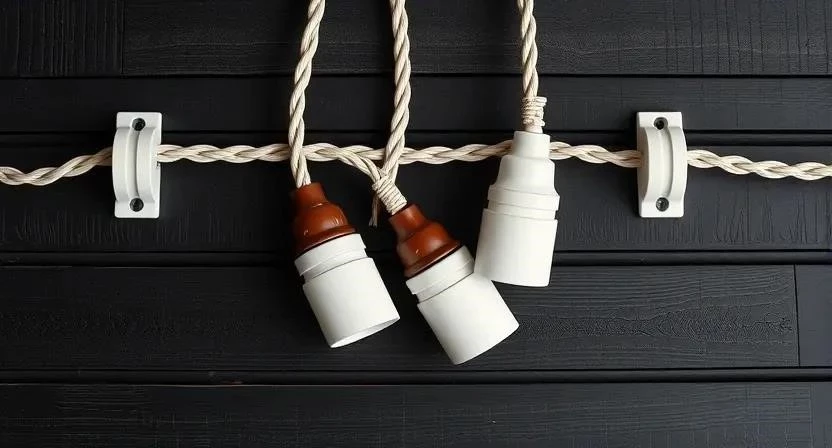

Ретро-проводка. Кабель на керамических изоляторах в тканевой оплетке. Выглядит стильно, полностью открыта, легко ремонтируется. Самый безопасный вариант для дерева.
Скрытая проводка. Кабель в гофре прячется в штробах или под отделкой. Требует идеального расчета, так как доступ к проводу ограничен.
Монтаж в металлических трубах. Максимальная защита от грызунов и огня. Стоит дороже, монтируется сложнее, но считается эталоном безопасности.
Ответы на частые вопросы
Какой бренд кабеля выбрать? Я доверяю проверенным заводам, таким как Конкорд или ГОСТ. Главное — наличие сертификата соответствия.
Можно ли штробить брус? Можно, но очень осторожно. Глубина штробы не должна превышать 1/3 толщины стены, чтобы не ослабить конструкцию.
Как часто менять автоматы? Автоматы не требуют замены, если они работают исправно. Но если автомат «выбивает» без видимой причины, его нужно заменить на новый.
Что делать при усадке дома? Используйте «петли» из кабеля в местах прохода через перекрытия. Это даст проводу возможность двигаться вместе с деревом.
Как выбрать УЗО? Для влажных зон (ванная, кухня) берите УЗО с током утечки 10 мА или 30 мА. Это спасет жизнь при пробое изоляции.
Меры безопасности: При работе с электричеством обязательно используйте диэлектрические перчатки и очки. Все работы по подключению щитка проводите только при полностью отключенном питании. При сверлении дерева используйте респиратор, чтобы мелкая пыль не попадала в легкие. Никогда не работайте с электроинструментом с поврежденным шнуром питания.
