Скрытая прокладка труб без протечек: правила и секреты монтажа

Скрытая прокладка труб в стене или стяжке — это стандарт современного ремонта, позволяющий создать эстетичный интерьер без лишних визуальных нагромождений. Однако такая технология скрытого монтажа водопровода требует предельной внимательности, ведь любая ошибка приведет к необходимости вскрывать дорогостоящую плитку. Скрытая прокладка труб без протечек: правила и секреты монтажа включают в себя не только грамотный выбор материалов, но и обязательную проверку системы под избыточным давлением. Сложность таких работ оценивается как высокая, а стоимость материалов для стандартного санузла начинается от 20 000 рублей. На выполнение всей разводки «под ключ» обычно уходит от 3 до 5 рабочих дней, в зависимости от выбранной схемы. Правильно выполненный монтаж гарантирует спокойствие хозяев и соседей снизу на долгие годы.

Что важно оценить перед началом работ

Прежде чем браться за инструмент, я всегда советую реально оценить свои силы. Скрытая разводка труб своими руками возможна, если вы уже имели дело с сантехникой, но новичку будет непросто. Вам придется освоить навыки пайки полипропилена или научиться работать с пресс-инструментом для сшитого полиэтилена. Помните, что монтаж труб в стене пошагово должен быть вписан в общий график ремонта: штробление делается строго до чистовой отделки, но после того, как определены точные точки вывода сантехприборов. Ошибка в 2-3 сантиметра может привести к тому, что смеситель просто не встанет на свое место. Оптимально закладывать на этот этап 3-4 дня, учитывая время на закупку, разметку и саму сборку.

Подбор необходимых материалов

Для скрытого монтажа нельзя использовать абы что. Я категорически не рекомендую обычные металлопластиковые трубы на цанговых (резьбовых) соединениях — они со временем начинают подтекать, а подтянуть их в стене невозможно. Лучше всего подходят материалы для скрытых труб, такие как сшитый полиэтилен (PEX) или качественный полипропилен (PPR).

Вот базовый список того, что вам понадобится:

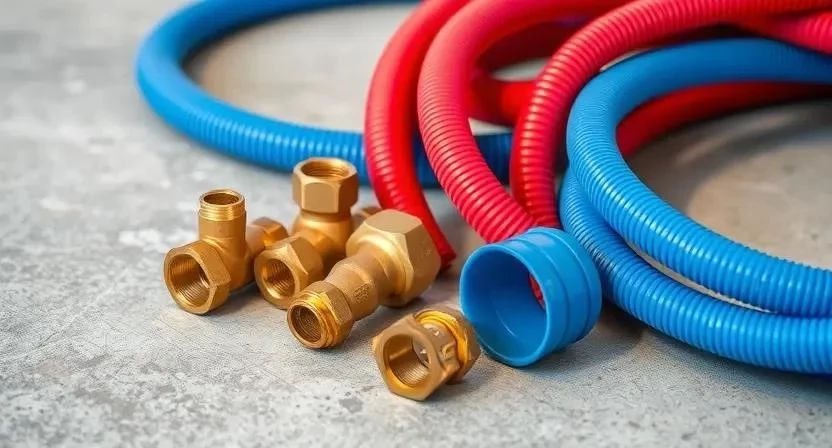

• Трубы из сшитого полиэтилена или армированного полипропилена (диаметр 16, 20, 25 мм).
• Пресс-фитинги или муфты для пайки (уголки, тройники, водорозетки).

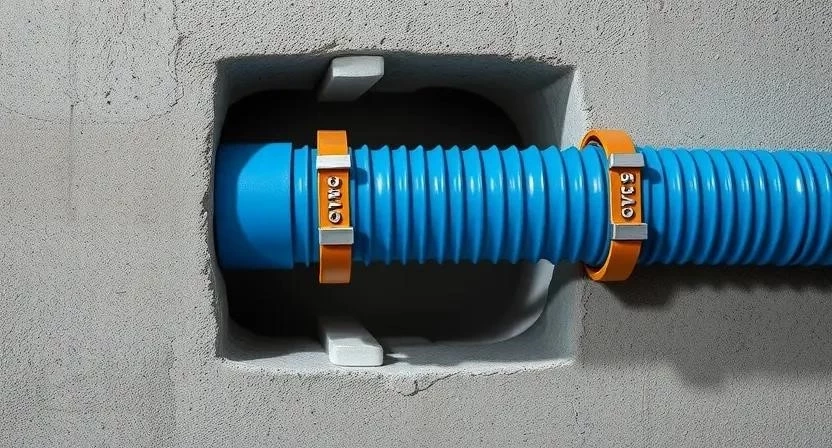

• Защитная гофрированная труба (пешель) для защиты от механических повреждений.
• Теплоизоляция (вспененный полиэтилен) для предотвращения конденсата и теплопотерь.
• Металлические гильзы для прохода через перегородки.
• Крепежные клипсы или перфорированная лента.
• Коллектор (гребенка) для равномерного распределения давления.
• Сантехнический герметик и уплотнительная нить для резьбовых узлов ввода.
• Расходники: ветошь, обезжириватель, маркеры.

Таблица 1. Расход материалов для стандартного санузла (5-6 м2)

Инструментарий для профессионального монтажа

Качественные инструменты для скрытого монтажа — это половина успеха. Я на своем опыте убедился: если использовать дешевый паяльник с «кривыми» насадками, риск перегреть трубу и заузить проход очень велик. Если вы выбрали сшитый полиэтилен, лучше взять пресс-инструмент в аренду, так как покупать его ради одного ремонта накладно.

Минимальный набор инструментов:

• Штроборез с пылесосом (чтобы не задохнуться от пыли).
• Перфоратор с набором буров и лопаткой.
• Пресс-клещи или сварочный аппарат для полипропилена.
• Труборез (ножницы для труб) для идеально ровного среза.
• Строительный уровень (лучше лазерный) для соблюдения уклонов и горизонталей.
• Рулетка и карандаш для точной разметки.
• Манометр и насос для опрессовки (проверки системы).
• Обезжириватель и калибратор для труб.

Таблица 2. Перечень инструментов и их назначение

Подготовка рабочего пространства

Перед тем как начать монтаж труб в стене пошагово, нужно подготовить помещение. Я всегда начинаю с того, что выношу всё лишнее. Если мебель или сантехнику убрать нельзя, их нужно плотно закрыть плотной пленкой в два слоя, закрепив края малярным скотчем. Пыль при штроблении проникает в любые щели, поэтому дверные проемы я завешиваю влажной тканью. Обязательно организуйте место для сбора мусора — мешков понадобится много, так как битый бетон и кирпич весят прилично. Позаботьтесь о хорошем освещении, штатный свет часто мешает работе в углах.

Подготовка поверхностей и трасс

Этот этап самый грязный и шумный. Сначала я наношу разметку будущих трасс на стены. Важно помнить: штробить несущие стены горизонтально во многих домах запрещено, поэтому старайтесь вести трубы по полу в стяжке, поднимаясь к точкам потребления вертикально. Глубина штробы должна быть такой, чтобы труба в утеплителе была утоплена минимум на 1,5–2 см от плоскости стены. После нарезки каналов штроборезом я выбиваю середину перфоратором и тщательно выметаю пыль щеткой. Финальный штрих — грунтовка штроб. Это нужно, чтобы ремонтный раствор потом намертво прилип к основанию и не вывалился вместе с куском штукатурки.

Пошаговая инструкция по монтажу

Соблюдение последовательности — залог того, что вам не придется ничего переделывать. Я подготовил для вас детальный план работ.

1. Финальная разметка точек выхода. Отмечаем центры раковин, смесителей и унитаза. Учитываем толщину будущего плиточного клея и плитки (обычно +15-20 мм). (Время: 1 час)
2. Подготовка штроб. Режем каналы по разметке, соблюдая глубину и ширину для труб в изоляции. (Время: 4-6 часов)

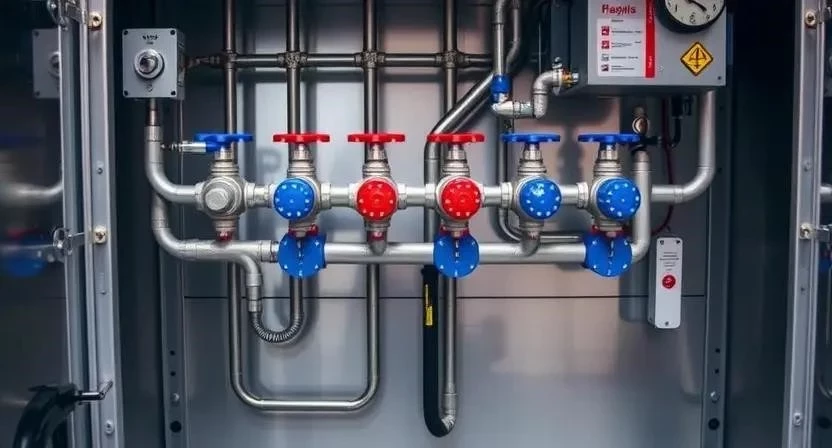

3. Сборка узла ввода и установка коллектора. Монтируем краны, фильтры, редукторы давления и сам коллектор в сантехническом шкафу. (Время: 3 часа)
4. Раскрой труб. Нарезаем трубы на куски нужной длины с запасом 10-15 см на каждое соединение. (Время: 30 мин)
5. Соединение труб с фитингами. Используем пайку для PPR или пресс для PEX. Важно: соединение должно быть выполнено за один раз, поправлять «на горячую» нельзя. (Время: 2-4 часа)
6. Установка защитных гильз. В местах, где труба проходит сквозь стену, ставим гильзы из обрезков труб большего диаметра. (Время: 30 мин)
7. Крепление труб к основанию. Фиксируем магистрали в штробах с помощью дюбель-хомутов через каждые 50-70 см. (Время: 1 час)
8. Монтаж теплоизоляции. Надеваем на трубы «шубу» из вспененного полиэтилена. Я всегда использую разные цвета: красный для горячей воды, синий для холодной. (Время: 1 час)
9. Первичный осмотр соединений. Проверяем каждый стык на наличие перекосов или недопрессованных гильз. (Время: 30 мин)
10. Опрессовка системы. Заполняем систему водой, стравливаем воздух и подаем давление в 1.5-2 раза выше рабочего (около 10-12 бар) с помощью насоса. (Время: 2 часа на выдержку)
11. Фиксация труб после проверки. Если давление за час не упало, окончательно фиксируем все узлы и водорозетки. (Время: 30 мин)
12. Заделка штроб раствором. Используем цементно-песчаную смесь или специальную штукатурку. Трубы при этом должны оставаться под рабочим давлением. (Время: 2-3 часа)

Таблица 3. Пошаговый план-график работ

Важные технологические нюансы

При работе с пластиком нужно учитывать температуру воздуха — если в помещении ниже +5°C, материал становится хрупким, и работать с ним нельзя. Технология скрытого монтажа водопровода обязательно подразумевает учет линейного расширения. Полипропилен при нагреве сильно удлиняется, поэтому в штробах обязательно оставляйте зазоры и используйте утеплитель — он служит демпфером. Помните, что нельзя соединять трубы разных производителей, если вы не уверены в их совместимости. Время высыхания раствора в штробах обычно составляет 24-48 часов, прежде чем можно будет приступать к гидроизоляции стен.

Личный опыт: Когда я делал разводку в своей первой квартире, я решил сэкономить и не купил утеплитель для труб холодной воды. Через полгода на стене в коридоре, где проходила штроба, начали отклеиваться обои. Оказалось, из-за разницы температур на трубе постоянно выпадал конденсат, который пропитывал стену насквозь. Теперь я упаковываю в «шубу» абсолютно все трубы, даже короткие отрезки.

Распространенные ошибки новичков

Ошибки при прокладке труб в стенах обходятся очень дорого. Вот мой «хит-парад» косяков, которые я встречал на объектах:

1. Отсутствие гильз. При усадке дома или температурных колебаниях стена может просто «перегрызть» жестко замурованную трубу.
2. Перетяжка резьбовых соединений. Слишком сильное усилие приводит к микротрещинам в латунных фитингах, которые потекут через месяц.
3. Использование дешевых фитингов. Экономия в 50 рублей на уголке может обернуться ущербом в 500 тысяч при заливе.
4. Пропуск этапа опрессовки. Надеяться на «авось» в скрытом монтаже — преступление. Проверка труб на герметичность обязательна!
5. Замуровывание разборных соединений. В стену можно прятать только неразборные стыки (пресс или сварка). Никаких «американок» и цанг под плиткой!
6. Монтаж труб в стяжку без гофры. Бетон при застывании может повредить поверхность трубы.

Экономика вопроса: расчет стоимости

Установка труб в стене цена которой складывается из стоимости материалов и работы, может варьироваться. Самостоятельный монтаж позволяет сэкономить значительную сумму, но требует затрат на инструмент.

Таблица 4. Расчет итоговой сметы (материалы + работа)

Как видите, расчет материалов для разводки труб и самостоятельный труд позволяют сохранить в бюджете около 40 тысяч рублей. Однако помните о рисках: мастер дает гарантию, а в случае самостоятельной работы вся ответственность на вас.

Правила эксплуатации после завершения работ

После того как штробы заделаны, не спешите включать воду на полную мощность. Первый пуск должен быть плавным, чтобы избежать гидроудара. Опрессовка труб в квартире уже проведена, но я рекомендую оставить систему под рабочим давлением еще на пару дней, наблюдая за местами выхода водорозеток. Полная эксплуатация (включая подачу горячей воды высокой температуры) возможна только после полного высыхания раствора в штробах, иначе от термического расширения могут пойти трещины по свежей штукатурке.

Выбор технологии: сравнение вариантов

Часто встает вопрос: что лучше — сшитый полиэтилен или старый добрый полипропилен?

Таблица 5. Сравнительная таблица материалов (PPR vs PEX)

Личный опыт: Я долгое время работал только с полипропиленом, считая PEX неоправданно дорогим. Но однажды на объекте в труднодоступном месте я «недогрел» стык PPR, и он потек через неделю. Пришлось разбирать короб. С тех пор для скрытого монтажа я выбираю только сшитый полиэтилен с натяжной гильзой — там визуально видно, зашло кольцо до конца или нет. Это дает мне уверенность.

Меры безопасности при работе

Работа с сантехникой — это не только про воду, но и про личную безопасность. При штроблении обязательно используйте респиратор класса FFP2 или FFP3, так как бетонная пыль крайне вредна для легких. Защитные очки спасут глаза от летящих осколков кирпича. Если используете паяльник, работайте в перчатках — ожог от насадки при 260 градусах заживает очень долго. При работе с электроинструментом во влажных помещениях убедитесь, что линия защищена УЗО, а под ногами нет луж.

Личный опыт: Однажды я пренебрег очками, когда подправлял штробу перфоратором. Маленький кусочек бетона отскочил прямо в глаз. В итоге — поездка в травмпункт и неделя с повязкой. С тех пор очки — мой лучший друг, даже если нужно просверлить всего одну дырку.

Часто задаваемые вопросы (FAQ)

Можно ли использовать обычный скотч для фиксации труб?
Нет, обычный скотч быстро отклеится от бетонной пыли. Используйте специальные пластиковые клипсы, дюбель-хомуты или перфорированную стальную ленту.

Что делать, если трубу задели при заделке штробы?
Если на трубе появилась глубокая царапина или вмятина, этот участок нужно вырезать и заменить на новый с использованием двух муфт. Замазывать повреждение нельзя — под давлением оно станет местом прорыва.

Какое давление подавать при опрессовке?
Обычно систему проверяют давлением 10–12 бар для домашнего водопровода. Этого достаточно, чтобы выявить все слабые места и микротрещины в соединениях.

Нужны ли гильзы в стяжке пола?
В самой стяжке трубы обычно идут в гофре или утеплителе. Гильзы обязательны именно в местах прохода через деформационные швы стяжки и при переходе из комнаты в комнату сквозь стены.

Можно ли менять трубы без демонтажа плитки?
Только если они проложены в специальных каналах или если это коллекторная схема, где труба идет цельным куском от гребенки до прибора в широкой гофре. Но на практике это реализуемо крайне редко.

Какой срок службы у скрытых труб?
При соблюдении технологии и температурного режима качественный PEX или PPR служит от 30 до 50 лет. Главное — отсутствие прямых солнечных лучей и механических напряжений.

Чем опасен полипропилен в скрытом монтаже?
Основная опасность — человеческий фактор при пайке. Можно «запаять» проход, сузив его до миллиметра, или получить ненадежный стык из-за грязи на насадках. Также PPR сильно расширяется при нагреве, что может привести к трещинам в штукатурке.

Как найти протечку, если она началась после отделки?
Это самая большая проблема. Помогает тепловизор (если течет горячая вода — будет видно пятно) или влагомер. Но в 90% случаев приходится вскрывать плитку в предполагаемом месте аварии.
