Поддержание оптимального микроклимата в помещении — задача, требующая постоянного контроля и регулирования. Ручное управление приточной вентиляцией может быть утомительным и неэффективным, часто приводя к перерасходу энергии до 30% и общему дискомфорту. Современная автоматика для приточной вентиляции позволяет решить эти проблемы, обеспечивая точное и экономичное управление воздушными потоками, температурой и влажностью. Правильный выбор и настройка такой системы гарантируют комфорт и здоровый воздух без лишних усилий.
Суть автоматизированного управления вентиляцией
Автоматика для вентиляции представляет собой комплекс устройств, предназначенных для автономного контроля и регулирования параметров воздушной среды. Основной принцип работы системы прост: датчики собирают информацию о состоянии воздуха (температура, влажность, концентрация CO2), передают её контроллеру, который, в свою очередь, анализирует данные и отправляет команды исполнительным механизмам. Контроллеры выступают в роли «мозга» всей системы, обрабатывая сигналы и принимая решения согласно заданным алгоритмам. Исполнительные механизмы, такие как сервоприводы воздушных заслонок, регуляторы скорости вентиляторов и нагреватели, непосредственно воздействуют на приточную установку, изменяя её режим работы для достижения желаемых параметров.
Разновидности систем автоматики
Системы управления приточной вентиляцией классифицируются по сложности и функционалу, начиная от базовых решений и заканчивая высокоинтегрированными комплексами. Простые релейные системы работают по принципу «включить/выключить» при достижении определённого порога, например, по сигналу термостата. Программируемые контроллеры (ПЛК) предлагают значительно большую гибкость, позволяя создавать сложные алгоритмы работы, учитывать несколько параметров одновременно и настраивать расписание. Наиболее продвинутые — облачные системы управления, которые обеспечивают удалённый доступ, интеграцию с системами «умного дома» и возможность анализа данных для оптимизации энергопотребления.
| Вид автоматики | Принцип работы | Функциональные возможности | Область применения |
|---|---|---|---|
| Простые реле/термостаты | Включение/выключение по пороговому значению | Базовое управление температурой, влажностью | Небольшие помещения, простые задачи |
| Программируемые контроллеры (ПЛК) | Обработка множества сигналов, выполнение алгоритмов | Комплексное управление всеми параметрами, расписание, защита | Частные дома, офисы, небольшие промышленные объекты |
| Облачные системы управления | Удалённый контроль, интеграция, аналитика | Полный контроль из любой точки, интеграция с «умным домом», оптимизация | Крупные объекты, современные дома, коммерческие здания |
Ключевые технические параметры
При выборе компонентов автоматики важно обращать внимание на ряд технических характеристик, которые определяют надёжность и функциональность системы. Параметры напряжения питания (24В или 230В) влияют на совместимость с существующей электросетью и безопасность. Точность датчиков температуры (±0.1-0.5°C), влажности (±2-5%) и CO2 (±30-50 ppm) напрямую влияет на качество поддержания микроклимата. Количество каналов управления контроллера определяет, сколько исполнительных механизмов и датчиков можно подключить. Совместимость с протоколами (Modbus, KNX) важна для интеграции в общую систему «умного дома». Класс защиты IP (например, IP20 для сухих помещений, IP65 для влажных) указывает на степень защищённости оборудования от пыли и влаги.
| Характеристика | Значение/Диапазон | Что означает |
|---|---|---|
| Напряжение питания контроллера | 24В DC/AC, 230В AC | Требуемое напряжение для работы устройства |
| Точность датчика температуры | ±0.1°C — ±0.5°C | Погрешность измерения температуры |
| Точность датчика влажности | ±2% — ±5% RH | Погрешность измерения относительной влажности |
| Диапазон измерения CO2 | 0-2000 ppm, 0-5000 ppm | Пределы измерения концентрации углекислого газа |
| Количество каналов управления | От 4 до 32+ | Число подключаемых датчиков и исполнительных устройств |
| Протоколы связи | Modbus, KNX, BACnet, Ethernet | Стандарты для обмена данными с другими системами |
| Класс защиты IP | IP20 (помещения), IP65 (улица/влажные зоны) | Защита от пыли и влаги |
Сферы использования автоматизированных систем
Автоматика для приточной вентиляции находит широкое применение в самых разных объектах, от небольших квартир до крупных промышленных комплексов. В частных домах и квартирах она обеспечивает комфортный микроклимат, предотвращая духоту, избыточную влажность и появление плесени, а также значительно снижая счета за отопление и кондиционирование. В офисных помещениях автоматизированные системы поддерживают оптимальные условия для работы, повышая продуктивность сотрудников за счёт свежего воздуха и стабильной температуры. На промышленных объектах автоматика критически важна для соблюдения технологических процессов, удаления вредных веществ и поддержания безопасных условий труда. Ограничения по площади и сложности объектов, как правило, касаются выбора типа автоматики: для малых помещений достаточно простых релейных решений, тогда как большие площади и сложные требования к воздухообмену требуют использования программируемых контроллеров с расширенным функционалом.
Установка и пусконаладка системы
Монтаж автоматики для приточной вентиляции — это ответственный процесс, требующий внимательности и соблюдения технологий. Прежде всего, необходимо тщательно спланировать расположение всех компонентов, учитывая доступность для обслуживания и защиту от внешних воздействий. Я сам всегда начинаю с детальной схемы, чтобы избежать ошибок при прокладке кабелей.
Список необходимых инструментов:
- Мультиметр для проверки напряжения и целостности цепей
- Набор изолированных отвёрток (шлицевые, крестовые)
- Клещи для снятия изоляции и обжима клемм
- Перфоратор или ударная дрель для крепления контроллера и датчиков
- Строительный уровень для ровной установки
- Кабелерез для работы с проводами
- Стриппер для точной зачистки проводов
- Термоусадочная трубка или изолента
- Маркер для маркировки кабелей
- Ноутбук с ПО для настройки контроллера
Порядок монтажа и настройки (пошаговая инструкция):
- Подготовка места (1-2 часа): Выберите сухое, защищённое от прямых солнечных лучей место для установки контроллера. Разметьте точки крепления. Убедитесь, что вокруг достаточно свободного пространства для вентиляции и обслуживания.

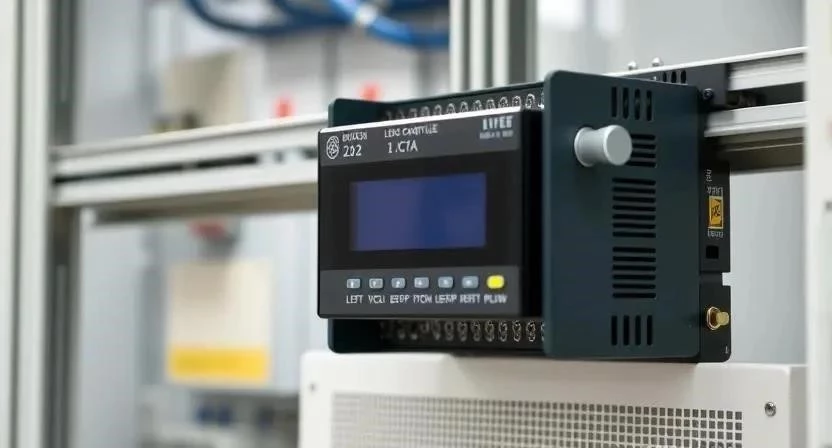

- Монтаж контроллера (1-3 часа): Закрепите корпус контроллера на стене или в щитке. Проложите силовые кабели к месту установки, соблюдая правила электробезопасности.
- Установка датчиков (2-4 часа): Смонтируйте датчики температуры в воздуховодах (канальные) и в помещении (комнатные). Датчики влажности и CO2 также устанавливаются в зонах, где требуется контроль. Важно избегать сквозняков и прямых источников тепла рядом с датчиками.
- Прокладка кабелей (от 4 до 10+ часов): Проложите сигнальные и силовые кабели от датчиков и исполнительных механизмов к контроллеру. Используйте экранированные кабели для сигнальных линий, чтобы избежать помех. Я как-то столкнулся с тем, что неэкранированный кабель давал ложные показания датчика температуры, пока не заменил его на правильный.
- Подключение питания (1-2 часа): Подключите электропитание к контроллеру и исполнительным механизмам, строго следуя схеме. Убедитесь в правильности фазировки и заземления.
- Подключение исполнительных механизмов (2-4 часа): Подсоедините сервоприводы воздушных заслонок, регуляторы скорости вентиляторов и нагреватели к соответствующим выходам контроллера.
- Проверка соединений (1-2 часа): Перед подачей напряжения тщательно проверьте все электрические соединения на предмет ошибок, коротких замыканий и правильности полярности.
- Первичное включение и тестирование (1-3 часа): Подайте питание и убедитесь, что все компоненты системы включаются. Проверьте работоспособность вентилятора, нагревателя и заслонок.
- Настройка программного обеспечения (3-6 часов): Загрузите в контроллер базовые настройки или создайте собственные алгоритмы управления через специализированное ПО. Установите желаемые параметры температуры, влажности и CO2.
- Калибровка датчиков (1-2 часа): При необходимости проведите калибровку датчиков для обеспечения максимальной точности показаний.
- Пусконаладка и оптимизация (от 4 до 12+ часов): Запустите систему в тестовом режиме, наблюдайте за её работой. Корректируйте параметры для достижения оптимального баланса между комфортом и энергоэффективностью. Мой знакомый как-то очень долго не мог понять, почему система работает некорректно, пока не выяснилось, что один из датчиков CO2 был установлен в зоне с постоянным потоком воздуха извне, что искажало показания.
Особенности настройки: Современные контроллеры часто имеют интуитивно понятный интерфейс, но глубокая настройка требует понимания логики работы вентиляционных систем. Важно задать правильные уставки (setpoints) для всех параметров, а также настроить гистерезис, чтобы избежать частых включений/выключений. Температура и влажность в помещении при монтаже должны быть в пределах нормы (18-25°C, 40-60% RH) для корректной работы электроники.
Частые ошибки новичков: Неправильная прокладка кабелей (без экранирования, рядом с силовыми), отсутствие заземления, некорректная настройка параметров ПИД-регулятора, игнорирование инструкции производителя. Время высыхания или застывания здесь не применяется, но важно учитывать время на прокладку кабелей и монтаж.
Меры безопасности: Всегда отключайте электропитание перед началом любых работ с электричеством. Используйте изолированный инструмент и средства индивидуальной защиты: защитные очки, перчатки. При работе на высоте используйте надёжные лестницы. Убедитесь, что все соединения надёжно заизолированы, чтобы исключить риск короткого замыкания и поражения электрическим током.
Расчет необходимых комплектующих
Правильный расчёт количества датчиков и расходных материалов — залог успешного монтажа и стабильной работы системы. Для определения числа датчиков CO2 обычно исходят из площади помещения: один датчик на каждые 50-100 м² в зависимости от высоты потолков и количества людей. Датчики температуры устанавливаются в каждом приточном воздуховоде и в ключевых зонах помещения. Расчёт длины кабеля производим с запасом 15-20% от измеренного расстояния, учитывая изгибы и запас для подключения. Не забудьте про клеммы, гофру, стяжки и монтажные коробки.
| Площадь помещения (м²) | Количество датчиков температуры (комнатные/канальные) | Количество датчиков CO2 | Количество датчиков влажности | Примерная длина кабеля (м) |
|---|---|---|---|---|
| До 50 | 1 / 1 | 1 | 1 | 50-80 |
| 50-100 | 1-2 / 1-2 | 1 | 1 | 80-150 |
| 100-200 | 2-3 / 2-3 | 1-2 | 1-2 | 150-300 |
| 200-500 | 3-5 / 3-5 | 2-3 | 2-3 | 300-600 |
| Более 500 | По проекту | По проекту | По проекту | Индивидуально |
Обзор производителей и выбор бренда
На рынке автоматики для вентиляции представлено множество производителей, предлагающих решения в разных ценовых сегментах. Среди европейских брендов лидируют Siemens, Danfoss, Carel, Belimo, известные своей надёжностью и точностью. Они предлагают премиум-решения с широким функционалом. Российские производители, такие как ОВЕН, предлагают более бюджетные, но вполне качественные контроллеры, хорошо адаптированные к нашим условиям. Китайские бренды (например, некоторые компоненты от VTS или OEM-производители) могут быть значительно дешевле, но требуют более тщательной проверки качества и совместимости. Выбор бренда часто зависит от бюджета проекта и требований к надёжности. Для себя я обычно выбираю проверенные решения, даже если они немного дороже, ведь стабильность работы системы важнее сиюминутной экономии.
Преимущества и возможные сложности
Внедрение автоматики для приточной вентиляции несёт в себе множество плюсов, но стоит быть готовым и к некоторым особенностям.
Основные преимущества автоматизации:
- Повышенный комфорт: Система поддерживает заданные параметры микроклимата без участия человека.
- Энергоэффективность: Оптимизация работы вентиляции позволяет снизить потребление электроэнергии и тепла до 30%.
- Точность регулирования: Датчики обеспечивают высокую точность поддержания температуры, влажности и уровня CO2.
- Здоровый микроклимат: Постоянный приток свежего воздуха предотвращает накопление вредных веществ и аллергенов.
- Защита оборудования: Автоматика контролирует работу всех узлов, предотвращая перегрузки и аварии.
- Удалённое управление: Многие системы предлагают возможность контроля и настройки через смартфон или компьютер.
- Интеграция с «умным домом»: Возможность включения вентиляции в общую экосистему домашней автоматизации.
Возможные сложности и недостатки:
- Высокая начальная стоимость: Комплект автоматики и монтаж могут быть дорогими.
- Сложность настройки: Для оптимальной работы требуется квалифицированная пусконаладка.
- Зависимость от электроники: Сбои в работе датчиков или контроллера могут нарушить работу всей системы.
- Необходимость обслуживания: Периодическая калибровка датчиков и проверка компонентов.
- Требования к квалификации: Монтаж и ремонт требуют специальных знаний.
- Потенциальные сбои ПО: Программное обеспечение может иметь ошибки, требующие обновлений.
- Ограничения интеграции: Не все системы легко интегрируются друг с другом без дополнительных модулей.
Автоматика против ручного управления
Сравнение ручного и автоматического управления вентиляцией явно показывает преимущества последнего. Ручное управление требует постоянного внимания, не всегда способно обеспечить точные параметры и часто приводит к перерасходу ресурсов. Автоматика же работает автономно, точно и экономично.
| Характеристика | Ручное управление | Полная автоматизация | |
|---|---|---|---|
| Комфорт | Перепады температуры, духота | Стабильный микроклимат | Автоматика даёт неизмеримо больший комфорт |
| Энергозатраты | Высокие, частый перерасход | Оптимизированные, значительная экономия | Автоматика экономит средства |
| Точность | Низкая, «на глазок» | Высокая, по заданным параметрам | Автоматика обеспечивает точность |
| Участие человека | Постоянное внимание | Минимальное, только настройка | Автоматика освобождает время |
| Стоимость | Низкая начальная | Высокая начальная | Автоматика окупается со временем |
| Возможности | Базовые (вкл/выкл) | Расширенные (сценарии, удалённый доступ) | Автоматика предлагает больше функций |
Стоимость системы и выбор поставщика
Средняя стоимость комплекта автоматики для приточной вентиляции может сильно варьироваться. Бюджетный вариант для небольшой квартиры (простой контроллер, датчик температуры) обойдётся в 30 000 – 50 000 рублей. Средний сегмент для частного дома или офиса (программируемый контроллер, несколько датчиков, сервоприводы) будет стоить 70 000 – 150 000 рублей. Премиум-решения с облачным управлением и расширенным функционалом могут превышать 200 000 рублей. На цену влияют бренд, количество и тип датчиков, сложность контроллера и наличие дополнительных модулей (например, для удалённого доступа). Выбирать поставщика рекомендую среди официальных дистрибьюторов или проверенных компаний, которые предоставляют гарантию и техническую поддержку. Я всегда советую не экономить на качестве компонентов, ведь надёжность системы окупается годами бесперебойной работы.
Примерный расчет стоимости:
Для дома площадью 150 м²:
- Контроллер программируемый: 40 000 руб.
- Датчик температуры (2 шт.): 2 x 3 000 = 6 000 руб.
- Датчик влажности: 5 000 руб.
- Датчик CO2: 12 000 руб.
- Сервоприводы заслонок (2 шт.): 2 x 7 000 = 14 000 руб.
- Мелкие расходники (кабель, клеммы, гофра): 8 000 руб.
Стоимость работы мастера:
- Монтаж и пусконаладка: 30 000 — 50 000 руб.
- Общая стоимость (материалы + работа): 115 000 — 135 000 руб.
Экономия своими руками: Выполняя монтаж самостоятельно, можно сэкономить 30 000 — 50 000 рублей, но это требует времени, знаний и инструментов. Мой опыт показывает, что даже при самостоятельной установке лучше пригласить специалиста для финальной пусконаладки, чтобы убедиться в правильности всех настроек.
Мнения экспертов и пользователей
Монтажники часто отмечают, что качество автоматики напрямую влияет на скорость и простоту установки. С брендами вроде Siemens или Belimo работать одно удовольствие, всё продумано до мелочей. С более бюджетными аналогами иногда приходится дорабатывать, искать обходные пути. Владельцы систем чаще всего довольны комфортом и экономией, но иногда сталкиваются с проблемами калибровки датчиков или сложностью интерфейса. Типичная проблема – это когда система начинает «глючить» из-за скачков напряжения, тут спасает хороший стабилизатор. Я слышал от одного клиента, как его система постоянно выдавала ошибку по датчику температуры, и только после замены датчика на более качественный проблема исчезла. Это подтверждает, что экономия на ключевых компонентах может выйти боком.
Часто задаваемые вопросы
1. Можно ли интегрировать автоматику вентиляции в систему «умный дом»?
Да, большинство современных контроллеров поддерживают протоколы связи (Modbus, KNX, BACnet, Ethernet), что позволяет легко интегрировать их в общую систему «умный дом» для централизованного управления климатом, освещением и безопасностью.
2. Как часто нужно калибровать датчики температуры и влажности?
Калибровка датчиков обычно требуется раз в 1-2 года, особенно для датчиков CO2 и влажности, которые могут со временем терять точность. Некоторые датчики имеют функцию самокалибровки.
3. Что делать при сбое системы автоматики?
В первую очередь проверьте электропитание. Затем обратитесь к инструкции контроллера для диагностики ошибок. Часто помогает перезагрузка системы. Если проблема не решается, свяжитесь с монтажной организацией или производителем.
4. Можно ли управлять системой удалённо?
Многие контроллеры имеют возможность подключения к сети Интернет, что позволяет управлять системой через веб-интерфейс или мобильное приложение из любой точки мира.
5. Насколько сложна самостоятельная установка автоматики?
Базовую автоматику (термостат, простой контроллер) установить относительно несложно. Однако для программируемых контроллеров и комплексных систем требуются специальные знания в электрике и программировании. Рекомендуется привлекать специалистов для монтажа и пусконаладки.
6. Каков срок службы компонентов автоматики?
Срок службы качественных компонентов автоматики составляет 5-10 лет и более. Датчики могут требовать замены чаще, чем контроллеры, из-за воздействия внешней среды.
7. Нужна ли система резервного питания?
Для критически важных систем или в регионах с нестабильным электроснабжением рекомендуется предусмотреть источник бесперебойного питания (ИБП) для контроллера и основных исполнительных механизмов.
8. Как автоматика защищает вентиляционное оборудование?
Автоматика контролирует работу вентиляторов, нагревателей, фильтров, предотвращая их перегрузки, обмерзание калорифера, сигнализирует о засорении фильтров, тем самым продлевая срок службы всего оборудования.
9. Какие параметры воздуха наиболее важны для контроля?
Наиболее важными параметрами являются температура, относительная влажность и концентрация углекислого газа (CO2). В некоторых случаях также контролируется наличие вредных примесей или пыли.
10. Есть ли готовые комплекты автоматики?
Да, многие производители предлагают готовые комплекты автоматики для типовых приточных установок, что упрощает выбор и установку. Однако их функционал может быть ограничен.
