Создание правильного микроклимата в теплице требует точного контроля температуры и влажности. Ошибка в расчетах приводит к гибели растений или гниению корней из-за застоя воздуха. Монтаж автоматики занимает около 3-4 дней, а стоимость базового комплекта начинается от 15 тысяч рублей. Правильная вентиляция для умных теплиц и зимних садов решает проблему перегрева и избыточной влажности. Это основа здорового урожая и долговечности конструкции.
Подготовительный этап и оценка ресурсов
Проект средней сложности. Я рекомендую приступать к работе, если вы уверенно держите в руках шуруповерт и понимаете основы электротехники. Вам придется работать с низковольтным питанием, но ошибки в подключении могут сжечь контроллер. На установку системы в стандартном зимнем саду уходит примерно 30-40 рабочих часов. Оптимальное время для монтажа — ранняя весна или осень, когда растения не находятся в фазе активного цветения и не требуют идеального режима 24/7.
Комплектующие для автоматизации
Для сборки системы потребуется набор электроники и механических приводов. Я всегда беру запас по кабелю, так как в процессе прокладки часто приходится менять маршрут. Важно выбирать компоненты с защитой от влаги, иначе электроника выйдет из строя через один сезон.
- Сервоприводы для форточек (с усилием от 5 кг).
- Датчики температуры и влажности (например, DHT22 или SHT3x).
- Контроллер управления (Arduino, ESP32 или готовый промышленный ПЛК).
- Кабель медный многожильный в ПВХ-изоляции.
- Герметичные монтажные коробки (IP65).
- Реле модули для управления вентиляторами.
- Блок питания на 12В/5В с защитой от короткого замыкания.
- Крепежные уголки и саморезы по металлу/пластику.
Таблица 1. Расход материалов и примерные цены
| Материал | Количество (на 20 м2) | Расход/Ед. | Цена за ед. | |
|---|---|---|---|---|
| Сервопривод | 2 шт. | 1 шт. на окно | 2 500 | 5 000 |
| Датчик темп./влажн. | 3 шт. | 1 шт. на 7 м2 | 800 | 2 400 |
| Контроллер | 1 шт. | 1 шт. на систему | 3 000 | 3 000 |
| Кабель (4х0.75) | 25 м | по метражу | 60 | 1 500 |
| Вытяжной вентилятор | 1 шт. | 1 шт. на объем | 4 000 | 4 000 |
Инструментарий мастера
Без качественного инструмента работа превратится в мучение. Я использую мультиметр для проверки каждой линии перед подачей питания. Это спасает от случайных замыканий. Если нет своего дорогого оборудования, часть позиций можно взять в аренду в строительных центрах.
Таблица 2. Список необходимых инструментов
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Дрель-шуруповерт | Монтаж приводов и коробок | Обязательно | 3 500 |
| Мультиметр | Проверка напряжения и целостности цепей | Обязательно | 1 200 |
| Набор отверток | Клеммные соединения, зажим винтов | Обязательно | 800 |
| Строительный уровень | Выравнивание вентиляторов и приводов | Желательно | 600 |
| Стриппер (инструмент для зачистки) | Быстрая подготовка жил кабеля | Желательно | 500 |
Обустройство пространства
Сначала нужно подготовить каркас. Я начинаю с полной очистки профилей от пыли и старой грязи. Если в зимнем саду уже есть растения, их аккуратно сдвигаю или накрываю плотной пленкой, чтобы строительная пыль не осела на листьях. Продумываю маршруты прокладки кабелей вдоль несущих балок, чтобы провода не свисали и не мешали проходу. Весь строительный мусор убираю сразу, чтобы не споткнуться в процессе монтажа электроники.
Работа с каркасом и проемами
Проверяю, насколько легко открываются форточки вручную. Если петли закисли, никакой сервопривод их не сдвинет — либо сгорит мотор, либо вырвет крепление. Смазываю все механизмы силиконовой смазкой. В местах установки приводов выравниваю поверхность с помощью металлических пластин-переходников. Стыки в местах прохода кабелей обрабатываю герметиком, чтобы исключить попадание влаги внутрь помещения. Обязательно проверяю, выдержит ли профиль дополнительный вес оборудования, особенно если используется тяжелый стеклопакет.
Процесс монтажа системы климат-контроля
Здесь начинается самая ответственная часть. Я всегда следую строгому алгоритму, чтобы ничего не забыть.
- Планирование точек притока и вытяжки (2 часа). Определяю места, где воздух застаивается. Приток обычно делают снизу, вытяжку — в самой верхней точке, так как горячий воздух поднимается вверх.

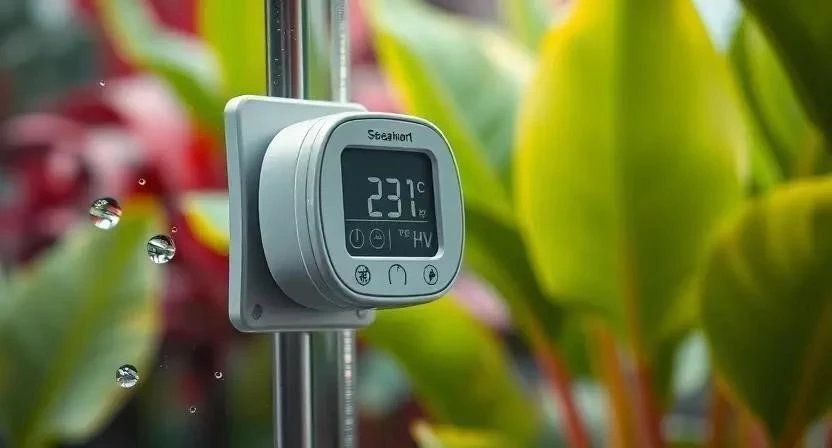

- Монтаж датчиков температуры и влажности (3 часа). Размещаю их на уровне листьев растений, но в тени. Мой опыт: один раз я поставил датчик под прямые лучи солнца, и система открывала форточки на максимум даже в мороз, потому что датчик перегревался.

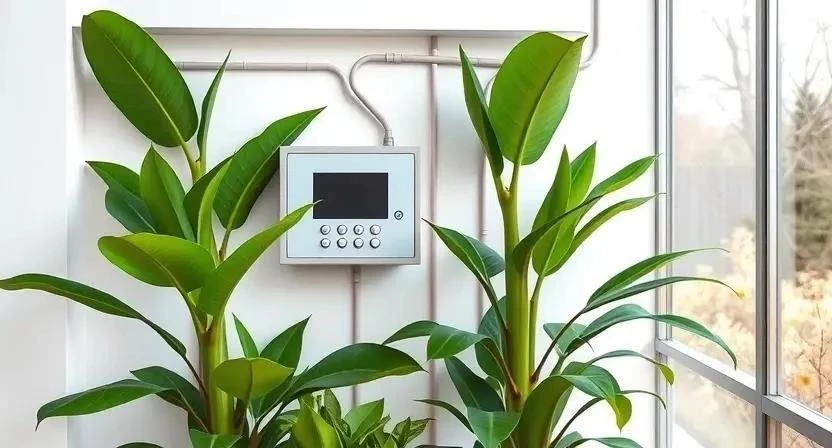

- Установка контроллера управления (2 часа). Монтирую основной блок в герметичный короб на высоте 1.5-2 метра. Это защитит его от случайных брызг при поливе.

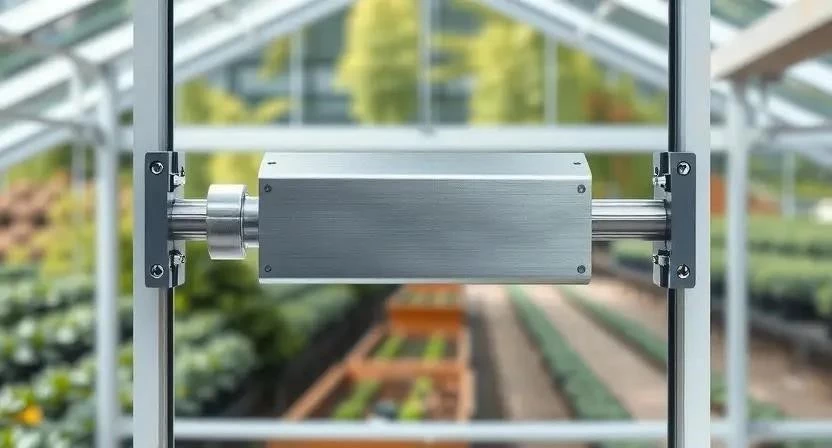

- Монтаж сервоприводов на форточки (4 часа). Креплю приводы к раме и створке. Важно настроить угол поворота так, чтобы окно закрывалось плотно, но привод не работал «на разрыв».

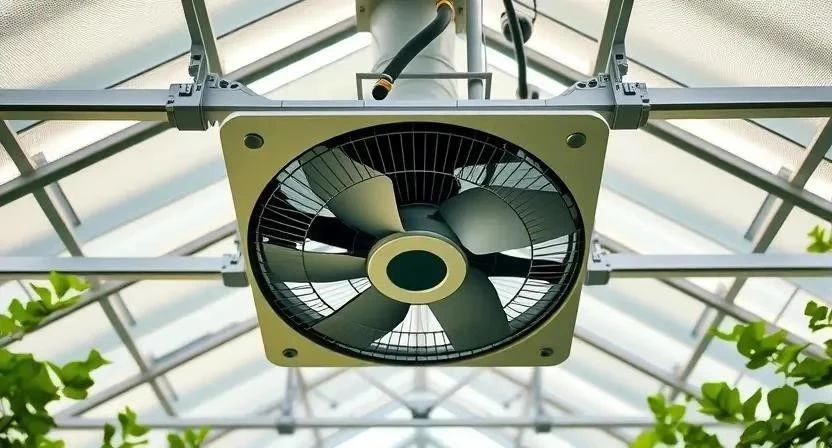

- Установка вытяжных вентиляторов (3 часа). Врезаю вентилятор в торцевую стену или купол. Использую виброгасящие прокладки, чтобы гул не передавался по всему каркасу.
- Подключение электропроводки и заземление (6 часов). Прокладываю кабели в гофре. Все металлические части каркаса заземляю. Это вопрос безопасности, особенно в условиях высокой влажности.
- Настройка программного обеспечения или реле (4 часа). Прописываю пороги срабатывания. Например: при +25°C открываются форточки на 30%, при +30°C — на 100% и включается вентилятор.
- Тестирование системы в разных режимах (3 часа). Принудительно меняю температуру (например, феном у датчика), чтобы убедиться, что приводы реагируют правильно.
- Калибровка датчиков (2 часа). Сравниваю показания умного датчика с обычным точным термометром. Вношу поправку в код контроллера.
- Финальная проверка герметичности и работы автоматики (2 часа). Проверяю, нет ли щелей в примыканиях и не перегреваются ли блоки питания при длительной работе.
Технические тонкости эксплуатации
Внешняя среда сильно влияет на работу. При резком перепаде температур на стеклах выпадает конденсат. Я заметил, что если не изолировать контакты датчиков специальным лаком, они начинают «врать» из-за микрозамыканий. Время срабатывания приводов должно быть плавным. Резкий рывок может привести к трещине в стекле или поликарбонате. Совместимость датчиков и контроллера проверяю по протоколам передачи данных (I2C или OneWire) — это гарантирует стабильную связь без помех.
Типичные промахи новичков
Многие пытаются сэкономить на мощности, что приводит к печальным результатам. Вот основные ошибки, которые я видел:
- Неправильный расчет мощности вентилятора: воздух просто не успевает обновляться, и в теплице создается «баня».
- Установка датчиков в «мертвых зонах», где воздух не циркулирует, из-за чего автоматика не видит реального перегрева.
- Отсутствие резервного ручного управления: если контроллер зависнет, вы не сможете открыть окна вручную.
- Слишком узкие пороги срабатывания: форточки начинают «хлопать» (открываться-закрываться каждую минуту), что быстро изнашивает сервоприводы.
- Игнорирование герметичности кабельных вводов, что ведет к гниению проводки.
Финансовая сторона вопроса
Стоимость системы зависит от выбранного сегмента оборудования. Я рассчитал средний вариант для теплицы площадью 20 м2.
Таблица 3. Расчет стоимости реализации
| Статья расходов | Количество | Цена за ед. (руб.) | |
|---|---|---|---|
| Комплект автоматики | 1 набор | 12 000 | 12 000 |
| Механические приводы | 2 шт. | 2 500 | 5 000 |
| Расходные материалы | комплект | 3 000 | 3 000 |
| Работа мастера | 3 дня | 4 000/день | 12 000 |
| ИТОГО | — | — | 32 000 |
Таблица 4. Сравнение: Своими руками vs Профессионал
| Параметр | Своими руками | С мастером | Разница/Выгода |
|---|---|---|---|
| Затраты | ~20 000 руб. | ~32 000 руб. | Экономия 12 000 руб. |
| Время | 30-40 часов | 8-10 часов (заказчика) | Сэкономлено время |
| Гарантия | Личная ответственность | Гарантия на монтаж | Надежность |
Окупаемость системы происходит за счет роста урожайности. В умной теплице томаты и огурцы растут быстрее на 20-30% благодаря отсутствию температурного стресса. По моим подсчетам, система окупается за два полноценных сезона.
Сервисное обслуживание системы
Автоматика не может работать вечно без присмотра. Раз в месяц я очищаю лопасти вентиляторов от пыли и паутины — это поддерживает их КПД. Раз в полгода проверяю затяжку клемм в электрощите, так как от вибраций приводов винты могут ослабнуть. Перед началом сезона обязательно провожу калибровку датчиков. Срок службы качественных сервоприводов составляет около 5 лет, после чего рекомендуется заменить изношенные шестерни.
Другие способы организации обмена воздуха
Если полноценная автоматизация кажется слишком сложной, есть альтернативы. Я пробовал разные варианты и выделил следующие:
- Пассивные дефлекторы, работающие за счет разницы давления.
- Гидроцилиндры с терморасширяющимся элементом (работают без электричества).
- Простые термореле, которые просто включают/выключают вентилятор.
- Интеграция в систему «Умный дом» через Zigbee-модули.
- Использование тепловых приводов (актуаторов).
- Ветровые турбины для принудительной вытяжки.
- Ручные рычаги с дистанционным управлением через тросы.
Лайфхак: когда я только начинал, я использовал обычное реле на термостат. Это было дешево, но неудобно, так как нельзя было настроить степень открытия окна. Переход на сервоприводы с контроллером изменил всё — климат стал стабильным.
Ответы на частые вопросы
Какой вентилятор выбрать для зимнего сада?
Лучше всего подходят осевые вентиляторы с защитой IP54. Они создают мощный поток воздуха и устойчивы к высокой влажности.
Можно ли использовать обычные бытовые датчики?
Можно, но они быстро окисляются. Рекомендую использовать датчики в защитных мембранных колпачках, которые пропускают пар, но не капли воды.
Как защитить систему от перепадов напряжения?
Обязательно ставьте стабилизатор напряжения или ИБП (источник бесперебойного питания). Скачок в сети может мгновенно сжечь контроллер.
Сколько раз в час должен обновляться воздух?
В среднем от 1 до 3 раз в час, в зависимости от температуры и плотности посадок.
Нужен ли отдельный приток воздуха?
Да, вытяжка не будет работать эффективно, если воздуху не откуда заходить. Сделайте приточные отверстия в нижней части стен.
Как интегрировать систему в мобильное приложение?
Используйте контроллеры с Wi-Fi (например, ESP32) и платформы типа Blynk или Home Assistant. Это позволит видеть температуру в телефоне из любой точки мира.
Что делать, если отключилось электричество?
Предусмотрите механический фиксатор на форточках, чтобы вы могли открыть их вручную и зафиксировать в открытом положении.
Как бороться с конденсатом на стеклах?
Установите дополнительные внутренние вентиляторы для перемешивания воздуха. Когда воздух движется, точка росы смещается, и конденсат исчезает.
