Отопление частного дома требует огромных ежемесятельных затрат, особенно в сильные морозы. Установка системы на базе тепла земли позволяет сократить эти расходы в несколько раз. Геотермальный тепловой насос: монтаж и цена зависят от типа грунта и требуемой мощности оборудования. Обычно весь процесс занимает от 10 до 20 дней, а стоимость системы значительно выше обычного котла. Это серьезная инвестиция в энергонезависимость жилья.
Устройство и принцип работы оборудования
Система представляет собой устройство, которое переносит тепло из почвы в помещение. В основе лежит физический принцип работы теплового насоса: хладагент циркулирует по контуру, забирая энергию из земли, где температура стабильна круглый год. Затем компрессор сжимает этот газ, повышая его температуру, и тепло передается в систему отопления.
Основные узлы системы включают в себя испаритель, компрессор, конденсатор и расширительный клапан. Технология развивалась десятилетиями, перейдя от простых тепловых насосов к высокоэффективным установкам с автоматическим управлением. Я часто вижу, как люди путают этот процесс с обычным подогревом воды, но здесь происходит именно перенос энергии.
Разновидности систем забора тепла

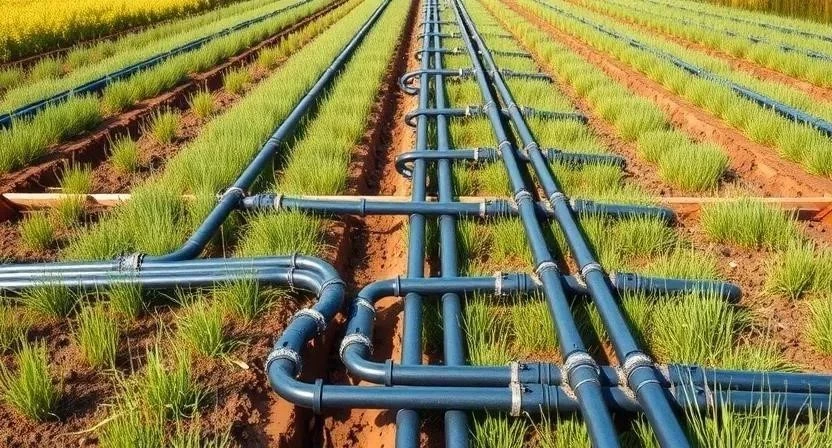

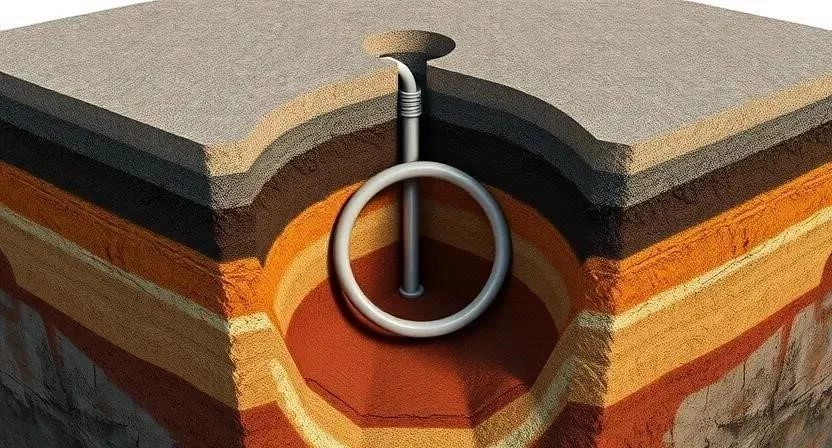

Выбор типа контура зависит от площади участка и бюджета. Вертикальные скважины требуют бурения, но занимают минимум места. Горизонтальные контуры укладываются в траншеи на глубине до 2 метров, что дешевле, но требует большого свободного пространства. Открытый цикл предполагает забор воды из скважины и ее сброс обратно в грунт.
| Вид контура | Способ монтажа | Требования к участку | Эффективность | Сложность работ |
|---|---|---|---|---|
| Вертикальный | Бурение скважин (50-150 м) | Минимальные | Высокая | Высокая |
| Горизонтальный | Рытье траншей (1.5-2 м) | Большая площадь | Средняя | Средняя |
| Открытый цикл | Две скважины (забор/сброс) | Наличие водоносного слоя | Очень высокая | Средняя |
| Энергетический столб | Интеграция в фундамент | Только при строительстве | Средняя | Высокая |
| Комбинированный | Смешанный тип | Зависит от схемы | Высокая | Высокая |
Технические параметры и характеристики
Главный показатель здесь — коэффициент COP. Он показывает, сколько кВт тепла мы получаем на 1 кВт затраченной электроэнергии. Современные модели имеют COP от 3.5 до 5.0. Мощность подбирается исходя из теплопотерь дома, обычно от 5 до 20 кВт. Уровень шума внутреннего блока минимален, что позволяет ставить его в техническом помещении без специальной звукоизоляции.
| Параметр | Значение (Среднее) | Что это означает для владельца |
|---|---|---|
| COP (Коэффициент) | 3.8 – 4.5 | Экономия электричества в 4 раза |
| Рабочая температура | от -10 до +40 °C | Стабильная работа в любой мороз |
| Класс энергоэффективности | A++ / A+++ | Минимальный расход энергии |
| Уровень шума | 35 – 45 дБ | Тише, чем работа холодильника |
| Срок службы зонда | 50+ лет | Контур ставится один раз на века |
Особенности применения в разных условиях
Не каждый грунт одинаково полезен. Лучше всего работают влажные глинистые почвы и суглинки, так как они обладают высокой теплопроводностью. Песок забирает тепло медленнее, поэтому длину контура придется увеличить. Для установки горизонтального коллектора нужен участок, где не планируется посадка деревьев с глубокими корнями.
Система идеально совместима с теплыми полами, так как тепловой насос выдает низкую температуру теплоносителя (35-45 °C). Если в доме стоят старые радиаторы, придется либо менять их на более эффективные, либо использовать электродогрев, что снизит общую экономию.
Технология установки системы
Монтаж требует точности. Я однажды столкнулся с тем, что монтажники плохо сварили ПНД-трубу, и система начала терять давление через месяц. Поэтому контроль качества сварки швов — самое важное.
Необходимые материалы:
- Труба ПНД 32 мм (длина зависит от расчета, обычно 300-800 м) — расход 1 м на 1 м контура
- Рассол (пропиленгликоль) — расход около 1.5 л на 1 м трубы

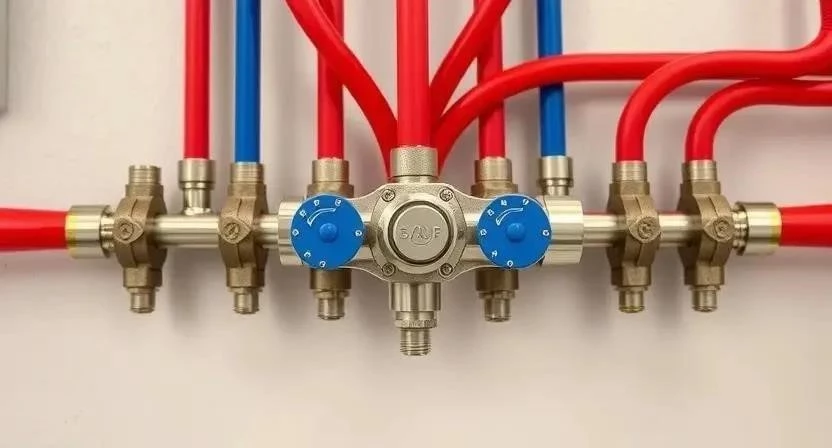

- Коллекторный узел (распределитель) — 1 комплект
- Теплоизоляция для труб входа в дом — 5-10 м
- Фитинги и переходники из латуни/пластика — по проекту
- Сварочный шнур для ПНД — 1 шт.
- Герметик силиконовый строительный — 2 тубы
- Крепежные хомуты для труб — 20-30 шт.
Инструменты:
- Буровая установка или экскаватор (обязательно)
- Аппарат для сварки ПНД-труб (обязательно)
- Манометр для опрессовки (обязательно)
- Насос для закачки рассола (обязательно)
- Лазерный уровень (желательно)
- Перфоратор и набор ключей (желательно)
Пошаговый процесс монтажа:
- Разработка проекта и расчет теплопотерь (2-3 дня).
- Разметка участка и подготовка подъездных путей (1 день).
- Бурение скважин или рытье траншей (3-7 дней).
- Укладка ПНД-труб в зонды или по дну траншей (2-4 дня).
- Сварка контуров и соединение с коллектором (1-2 дня).
- Опрессовка системы воздухом или водой под давлением 6-10 бар (1 день).
- Заполнение контура рассолом и удаление воздушных пробок (1 день).

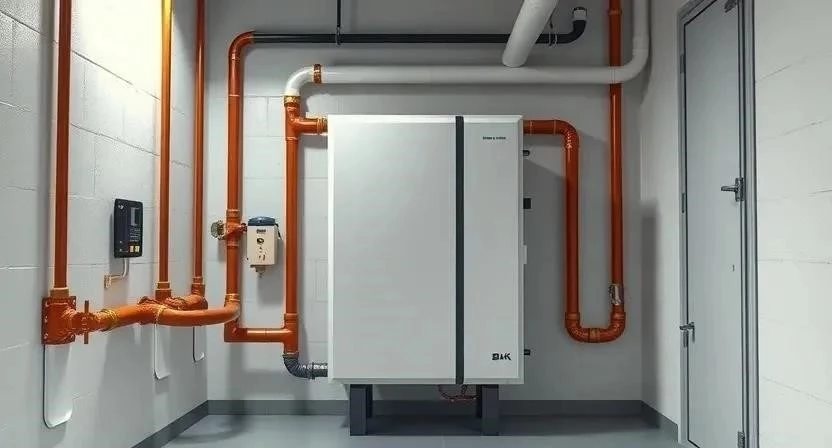

- Установка внутреннего блока теплового насоса в котельной (1 день).
- Подключение к системе отопления и водоснабжения (1 день).
- Пусконаладочные работы и настройка автоматики (1 день).
Меры безопасности:
При бурении скважин обязательно используйте каски и защитную обувь. Работа с электроинструментом требует проверки заземления. При заправке системы хладагентом или рассолом используйте респиратор и перчатки. Категорически запрещено оставлять открытые скважины без заглушек.
Расчет мощности и расход материалов
Чтобы дом не замерз, нужно правильно рассчитать длину контура. В среднем на 1 кВт мощности требуется 50-70 метров трубы в вертикальном исполнении и 100-120 метров в горизонтальном. Формула расчета теплопотерь учитывает площадь стен, окон и качество утепления.
| Мощность системы | Длина контура (верт.) | Расход рассола | Ориент. стоимость материалов | Срок монтажа |
|---|---|---|---|---|
| 5 кВт | 250 — 300 м | 400 — 500 л | 150 000 руб. | 10 дней |
| 8 кВт | 400 — 500 м | 600 — 800 л | 220 000 руб. | 12 дней |
| 12 кВт | 600 — 800 м | 900 — 1200 л | 300 000 руб. | 15 дней |
| 16 кВт | 800 — 1000 м | 1200 — 1500 л | 380 000 руб. | 18 дней |
| 20 кВт | 1100 — 1300 м | 1600 — 2000 л | 450 000 руб. | 20 дней |
Обзор производителей
Рынок делится на три сегмента. Премиум-класс представляют бренды из Австрии, Германии и Швеции (например, Nibe, Viessmann). Они отличаются высочайшим COP и идеальной автоматикой. Средний сегмент — это качественные европейские и азиатские сборки с оптимальным соотношением цены и качества. Бюджетные варианты часто предлагают китайские заводы, где экономия идет за счет более шумных компрессоров и простого управления.
Преимущества и недостатки
Я считаю, что эта система подходит не всем, но для тех, кто строит дом «на века», она идеальна. Вот основные моменты:
Плюсы системы:
- Колоссальная экономия на счетах за отопление.
- Полная экологичность (нет выбросов CO2).
- Срок службы подземного контура более 50 лет.
- Возможность охлаждения дома летом (пассивный холод).
- Независимость от цен на газ и дрова.
- Низкие эксплуатационные расходы.
- Отсутствие необходимости в дымоходе и вентиляции котла.
- Высокая пожарная безопасность.
Минусы системы:
- Очень высокая стоимость первоначальной установки.
- Сложность монтажа (нужна спецтехника).
- Необходимость в большом участке для горизонтальных контуров.
- Зависимость от качества электроснабжения.
- Сложность замены труб, если они повреждены в земле.
- Длительный срок окупаемости (от 5 до 12 лет).
- Требовательность к низкотемпературному отоплению.
Сравнение с альтернативными методами
Многие выбирают между геотермальным насосом, воздушным ТН и газом. Газ дешевле в установке, но требует ежемесячных платежей и наличия магистрали. Воздушный насос проще в монтаже, но его эффективность падает при морозах ниже -15 °C.
| Критерий | Геотермальный ТН | Воздушный ТН | Газовый котел |
|---|---|---|---|
| Цена установки | Очень высокая | Средняя | Средняя/Низкая |
| Эффективность (COP) | 4.0 — 5.0 | 2.0 — 3.0 | 0.9 — 0.95 |
| Срок службы | 25-50 лет | 15-20 лет | 15-20 лет |
| Зависимость от погоды | Нет | Сильная | Нет |
| Ежемесячный расход | Минимальный | Средний | Средний |
Стоимость и рекомендации по покупке
Факторы, влияющие на цену:
- Тип забора тепла (вертикальный дороже горизонтального).
- Общая длина труб-коллекторов.
- Бренд и страна производства оборудования.
- Сложность грунта (скалистая почва удорожает бурение).
- Мощность внутреннего блока.
- Необходимость монтажа системы охлаждения.
- Удаленность объекта от города (логистика техники).
Покупать оборудование лучше у официальных дилеров с гарантией и сервисной поддержкой, так как ремонт компрессора без спецтехники невозможен.
Опыт эксплуатации и отзывы
Владельцы домов в северных регионах отмечают, что геотермальный насос — единственное решение, которое не «съедает» весь бюджет зимой. Инженеры подчеркивают, что система работает стабильнее любого другого ТН. Сам я заметил, что при правильном расчете контура температура в доме держится ровно даже в -30 °C, а счета за свет остаются смешными.
Ответы на частые вопросы
Многие сомневаются в целесообразности такой системы. Разберем основные опасения:
- Срок службы зондов? Трубы из ПНД служат более 50 лет, они не гниют и не корродируют.
- Можно ли ставить на маленьком участке? Да, через вертикальные скважины. 2-3 скважины займут всего пару квадратных метров.
- Зависит ли работа от температуры воздуха? Нет, земля на глубине 2 метров и ниже всегда имеет стабильную температуру.
- Что будет, если отключится свет? Система перестанет работать. Рекомендую ставить генератор или инвертор с аккумуляторами.
- Нужно ли менять рассол? Нет, при качественной герметизации он циркулирует десятилетиями.
- Можно ли использовать с радиаторами? Можно, но потребуется электронагреватель для повышения температуры воды до 60-70 °C.
- Сложно ли обслуживать? Раз в год нужно проверять давление в системе и состояние фильтров.
