Установка геотермального отопления начинается с точного расчета теплоотдачи грунта и подбора оборудования под мощность дома. Реализация такого проекта обходится в среднем от 300 000 до 1 500 000 рублей в зависимости от глубины скважин. Весь процесс от изысканий до запуска занимает от двух недель до месяца. Бурение скважин для теплового насоса грунт-вода: технология и монтаж требуют строгого соблюдения технических регламентов, иначе система не выйдет на проектную мощность.
Оценка сложности и предварительный анализ
Проектирование начинается с обязательных геологических изысканий. Нужно понять, какой тип почвы находится на участке, так как теплопроводность глины, песка или гранита сильно различается. Я столкнулся с тем, что заказчик решил сэкономить на геологии, и мы попали в слой плотного гранита, который затормозил работы на три дня. Без анализа состава грунта невозможно определить точную глубину скважин.
Сезонность бурения влияет на доступ техники к участку. Весной, в период распутицы, тяжелая буровая установка может просто завязнуть в почве. Оптимальное время для работ — зима или сухое лето.
Перечень необходимых материалов

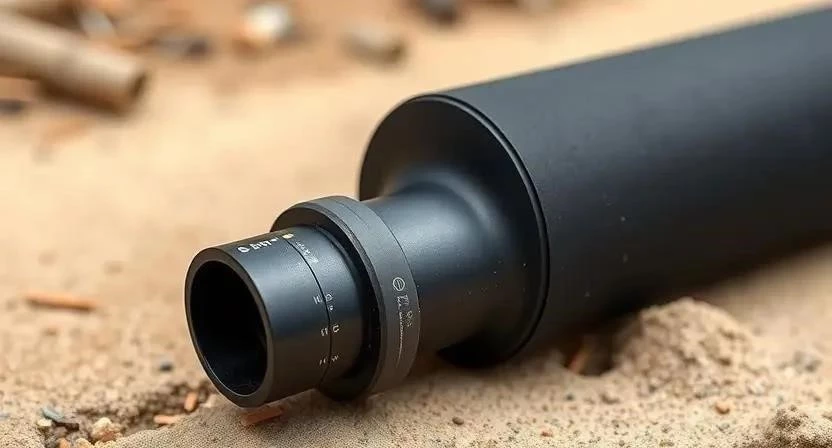

Для создания внешнего контура используются специализированные компоненты, устойчивые к коррозии и перепадам давления. Основу составляет ПНД труба с высокой плотностью, которая не деформируется под весом грунта. Для заполнения затрубного пространства применяют бентонит — он обеспечивает отличный теплообмен и герметизацию.
| Материал | Расход на 100 м скважины | Примерная цена за ед. | |
|---|---|---|---|
| Зонд ПНД (U-образный) | 200 м | 150 руб/м | 30 000 руб |
| Теплоноситель (пропиленгликоль) | 40-60 л | 250 руб/л | 12 000 руб |
| Бентонит (смесь для тампонажа) | 150-200 кг | 80 руб/кг | 12 000 руб |
| Фитинги и соединители | 1 комплект | 5 000 руб | 5 000 руб |
| Цемент (добавка в тампонаж) | 50 кг | 500 руб/мешок | 500 руб |
Расход материалов напрямую зависит от общего метража зондов. Если для дома мощностью 10 кВт требуется 300 метров бурения, все показатели в таблице умножаются на три.
Оборудование для выполнения работ

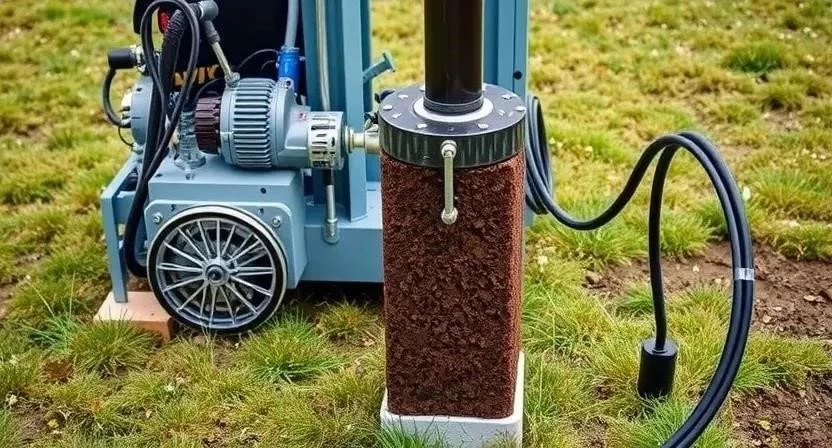

Для вертикального бурения не обойтись без специализированной техники. Малогабаритная буровая установка (МГБУ) позволяет работать на ограниченных пространствах, не уничтожая ландшафт участка.
| Инструмент | Назначение | Статус | Примерная стоимость аренды/покупки |
|---|---|---|---|
| МГБУ | Бурение скважины до проектной глубины | Обязательно | От 15 000 руб/сут |
| Аппарат для сварки ПНД | Герметичное соединение труб | Обязательно | 10 000 — 30 000 руб |
| Насос для промывки | Очистка ствола скважины от шлама | Обязательно | 5 000 — 15 000 руб |
| Манометр | Опрессовка контура под давлением | Обязательно | 2 000 — 5 000 руб |
| Буровой снаряд (шнек/коронка) | Разрушение породы | Обязательно | Входит в стоимость МГБУ |
Организация внутреннего пространства

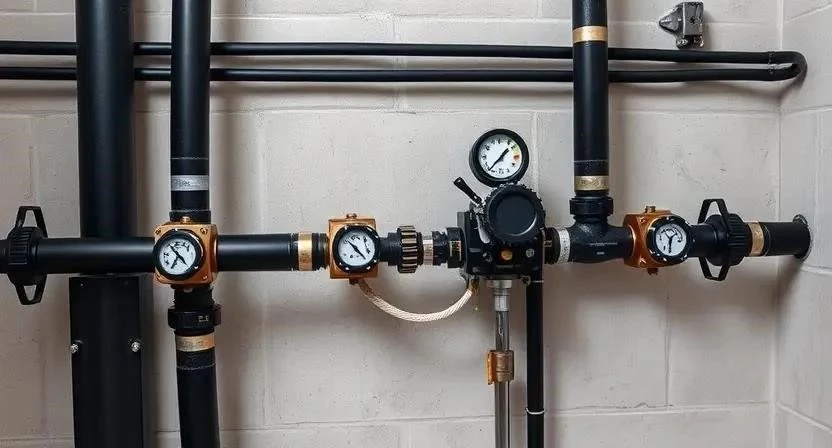

Внутренний блок теплового насоса и распределительный коллектор размещаются в котельной. Важно выбрать место так, чтобы расстояние от скважин до блока было минимальным — это снизит потери тепла в трубах. Я рекомендую предусмотреть бетонный фундамент под оборудование, чтобы избежать вибраций при работе компрессора.
Ввод труб в здание осуществляется через герметичный гильзовый переход ниже уровня промерзания почвы. Это защитит магистрали от разрыва при случайном замерзании конденсата.
Подготовка участка и разметка
Геотермальное поле требует четкого планирования. Скважины нельзя располагать слишком близко, иначе они начнут «обкрадывать» друг друга, и грунт вокруг них быстро вымерзнет. Оптимальная дистанция между центрами скважин составляет 5-7 метров.
Перед заездом техники я подготавливаю приямки для сбора бурового раствора. Это позволяет избежать превращения всего участка в одно большое грязевое озеро. Также прокладываются временные пути подъезда из щебня или досок, чтобы тяжелая установка не провалилась в мягкий грунт.
Технология монтажа геотермального контура
Процесс установки требует предельной точности на каждом этапе. Ошибка в один сантиметр при сварке или пропуск этапа промывки может привести к выходу системы из строя через год.
- Развертывание буровой установки на отмеченных точках (2-4 часа).
- Бурение скважины до проектной отметки с постоянной промывкой шлама водой (8-12 часов на одну скважину).
- Сборка U-образного зонда из ПНД труб и проверка его герметичности под давлением (2-3 часа).
- Опускание зонда в ствол скважины с использованием специального груза для выравнивания (1-2 часа).
- Заполнение затрубного пространства тампонажным раствором из бентонита для исключения пустот (3-5 часов).
- Прокладка горизонтальных магистралей от скважин к дому на глубине ниже уровня промерзания (1-2 дня).
- Сведение всех труб в общий коллекторный колодец (4-6 часов).
- Опрессовка всей системы давлением, превышающим рабочее в 1.5 раза (4-8 часов).
- Заполнение контура теплоносителем и полное удаление воздуха через развоздушиватели (5-8 часов).
| Этап работы | Время выполнения | Особенности |
|---|---|---|
| Бурение | 1-2 дня | Зависит от твердости породы |
| Монтаж зондов | 1 день | Строгий контроль герметичности |
| Тампонаж | 1 день | Равномерное заполнение без пузырей |
| Траншеи и трубы | 2-3 дня | Глубина залегания 1.5-2 метра |
| Пусконаладка | 1 день | Вытеснение воздуха из системы |
Технические нюансы эксплуатации
Эффективность системы зависит от того, насколько плотно зонд прилегает к грунту. Качественный тампонаж исключает промерзание скважины и обеспечивает быструю регенерацию тепла. Если оставить пустоты, теплоноситель будет охлаждать воздух в скважине, а не забирать энергию из земли.
Я всегда проверяю герметичность зонда под давлением в два раза выше рабочего, чтобы не переделывать тампонаж. Также важно защищать трубы от механических повреждений при опускании в скважину, используя защитные колпачки на концах.
Типичные ошибки при установке
Многие пытаются сэкономить на длине зонда, надеясь на высокую теплоотдачу грунта. В итоге зимой система работает на пределе, компрессор изнашивается быстрее, а счета за электричество растут.
Помню случай, когда из-за плохого удаления воздуха в системе пошли шумы, и мне пришлось заново прогонать весь контур через мощный насос. Вот основные промахи новичков:
- Неправильный расчет длины зонда (недостаток мощности).
- Использование дешевого теплоносителя, который теряет свойства при -15°C.
- Плохая герметизация сварных швов ПНД труб.
- Игнорирование воздушных пробок в нижних точках контура.
- Отсутствие тампонажа в верхней части скважины.
Расчет стоимости и окупаемость
Стоимость системы складывается из стоимости бурения, материалов и работы по монтажу труб. Своими руками можно выполнить только разметку и прокладку траншей, но бурение и сварку зондов должен делать профи с оборудованием.
| Статья расходов | С мастером (под ключ) | Своими руками (частично) | Экономия |
|---|---|---|---|
| Бурение и тампонаж | 150 000 руб | 150 000 руб | 0 руб |
| Материалы (трубы, гликоль) | 80 000 руб | 70 000 руб | 10 000 руб |
| Монтаж магистралей | 40 000 руб | 0 руб | 40 000 руб |
| Пусконаладка | 20 000 руб | 0 руб (рискованно) | 20 000 руб |
| 290 000 руб | 220 000 руб | 70 000 руб |
Срок окупаемости геотермального отопления по сравнению с электрокотлом составляет от 5 до 8 лет. При этом эксплуатационный срок зондов в земле превышает 50 лет.
Обслуживание системы после запуска
Геотермальный контур практически автономен, но требует периодического контроля. Раз в 3-5 лет я рекомендую проверять плотность теплоносителя с помощью рефрактометра. Если пропиленгликоль разбавился водой, точка замерзания поднимется, что опасно для системы.
Также необходимо следить за давлением в расширительном баке. Резкие скачки давления могут указывать на утечку в контуре или выход из строя насосной группы. В пиковые морозы важно следить за тем, чтобы тепловой насос не переохлаждал грунт слишком интенсивно.
Сравнение с альтернативными методами
Если участок слишком мал для вертикальных скважин, рассматривают другие варианты забора тепла. Каждый метод имеет свои особенности:

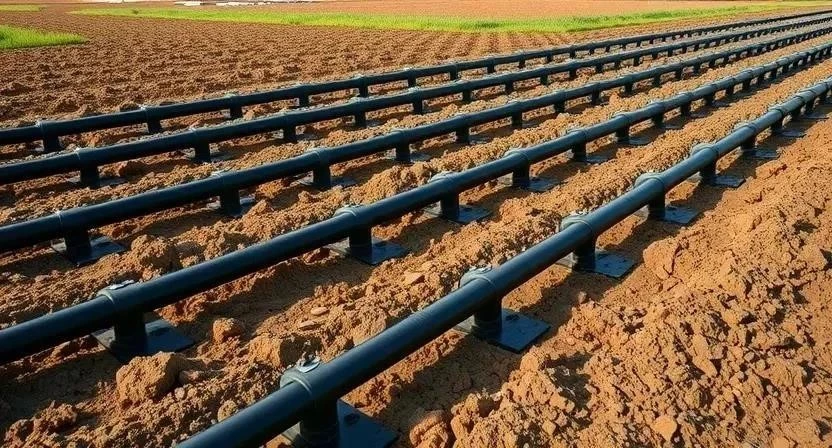

- Горизонтальный коллектор: дешевле в монтаже, но требует огромной площади земли.
- Раскладка в траншеях: подходит для участков с высоким уровнем грунтовых вод.
- Энергия водоемов: самая высокая эффективность, но нужен доступ к реке или озеру.
- Глубина залегания: вертикальные скважины экономят место (всего 1-2 м² на скважину).
- Стабильность температуры: на глубине 50+ метров температура грунта постоянна круглый год.
- Сложность монтажа: вертикальное бурение — самый дорогой и сложный процесс.
- Срок службы: вертикальные зонды служат дольше горизонтальных из-за защиты слоями почвы.
- Влияние на ландшафт: после тампонажа по участку можно снова ходить и сажать деревья.
Ответы на популярные вопросы
При планировании системы часто возникают сомнения по техническим деталям. Я собрал основные моменты, которые помогут определиться с выбором.
- Оптимальная глубина: Обычно это 50-100 метров, всё зависит от теплопроводности вашего грунта.
- Бурение у фундамента: Можно, но на расстоянии не менее 2-3 метров, чтобы не нарушить устойчивость основания.
- Срок службы зонда: ПНД трубы высокого качества служат более 50 лет без потери свойств.
- Лицензия на бурение: Для частных домов на собственном участке лицензия обычно не требуется.
- Замерзание грунта: При правильном расчете длины зонда грунт промерзает лишь на несколько сантиметров вокруг трубы.
- Замена теплоносителя: Проводится только при разгерметизации системы или сильном загрязнении жидкости.
- Шум при работе: Внешний контур бесшумен, все звуки исходят только от внутреннего блока в котельной.
Меры безопасности при работах
Бурение и монтаж связаны с использованием тяжелой техники и химических веществ. Обязательно используйте защитные перчатки и очки при работе с бентонитом и цементом, чтобы избежать химических ожогов кожи. При сварке ПНД труб работайте в проветриваемом помещении, так как при нагреве пластика могут выделяться вредные пары.
Следите за электробезопасностью: все временные кабели для насосов и сварочного аппарата должны быть в исправной изоляции. Категорически запрещено находиться в зоне работы бурового шнека или под поднятым зондом. При заполнении системы теплоносителем используйте респиратор, если работаете с концентрированными растворами.
