Обустройство системы скрытого охлаждения в загородном доме позволяет полностью убрать громоздкие блоки с глаз. Монтаж канального кондиционера в коттедже обычно занимает от 3 до 7 дней в зависимости от площади и сложности проекта. Стоимость оборудования и работ для среднего дома начинается от 150 тысяч рублей. В итоге владелец получает равномерную температуру во всех комнатах без лишних пластиковых коробов на стенах.
Работа с канальными системами значительно сложнее установки обычного настенного сплита. Я всегда рекомендую проводить монтаж на стадии черновой отделки. Это позволяет скрыть воздуховоды в перекрытиях без разбора готовых потолков. Для реализации задачи нужны базовые инженерные навыки в области электрики и вентиляции. Сезонность работ не критична, но зимой установка наружного блока требует больше усилий из-за низких температур.
Для качественной сборки системы потребуется специфический набор компонентов. Я составляю список материалов заранее, чтобы не останавливать процесс из-за одной забытой детали.
- Внутренний блок кондиционера
- Наружный блок кондиционера
- Медные трубки для фреоновой трассы
- Теплоизоляция из вспененного полиэтилена
- Воздуховоды гибкие
- Воздуховоды жесткие оцинкованные
- Адаптеры для соединения блоков и каналов
- Диффузоры
- Вентиляционные решетки
- Дренажный шланг
- Дренажная помпа
- Кабели питания (ВВГнг)
- Кабели управления и датчики
Примерный расход и стоимость основных материалов:
| Материал | Расход (на средний дом) | Цена за ед. (средняя) | |
|---|---|---|---|
| Медная трубка | 15-20 метров | 800 руб/м | 12 000 — 16 000 руб |
| Теплоизоляция | 20 метров | 150 руб/м | 3 000 руб |
| Воздуховоды (оцинк.) | 30-50 метров | 400 руб/м | 12 000 — 20 000 руб |
| Диффузоры/решетки | 5-8 шт | 1 500 руб/шт | 7 500 — 12 000 руб |
| Дренажный шланг | 10-15 метров | 100 руб/м | 1 000 — 1 500 руб |

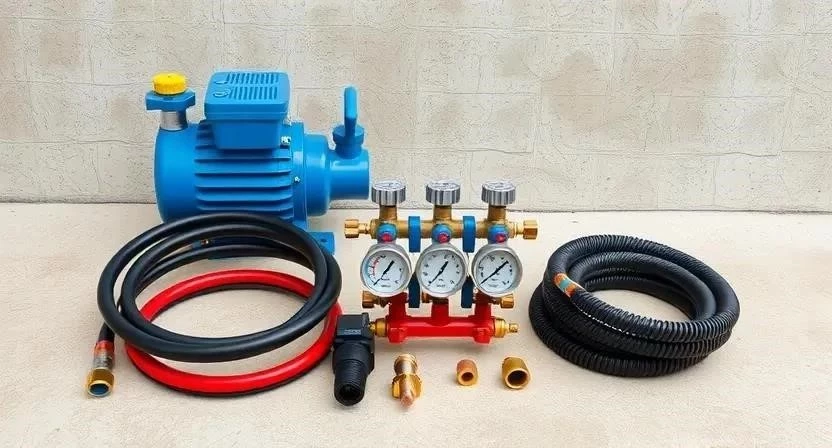

Инструментарий должен быть профессиональным. Обычным бытовым набором здесь не обойтись, так как ошибки в соединениях приведут к утечке хладагента.
- Перфоратор для отверстий в стенах
- Вакуумный насос для удаления воздуха
- Манометрическая станция для контроля давления
- Трубогиб для аккуратного изгиба меди
- Вальцовка для создания развальцовки труб
- Лазерный уровень для разметки
- Шуруповерт с набором бит
- Кусачки и стриппер для кабелей
Дорогостоящее оборудование, например, вакуумный насос или манометрическую станцию, я советую брать в аренду. Это существенно экономит бюджет, если вы не планируете заниматься монтажом профессионально.
Сначала я размечаю места установки блоков и трассы прохождения всех коммуникаций. Если в доме уже выполнена частичная отделка, все поверхности застилаю плотной пленкой. Особое внимание уделяю доступу к электрощиту, чтобы не тянуть лишние провода через весь коттедж.
На этом этапе устанавливаю силовые кронштейны для наружного блока на фасад. Для внутреннего блока использую стальные шпильки, которые надежно закрепляю в перекрытии. Штроблю стены под медные трассы и дренажные линии. Я всегда тщательно проверяю прочность основания, чтобы тяжелый внутренний блок не вибрировал и не создавал лишнего шума при работе.
Процесс установки разделен на четкие этапы. Я один раз ошибся с уклоном дренажа, и вода потекла прямо в гипсокартонный потолок. Теперь я проверяю каждый сантиметр уровня с маниакальной точностью.
- Проектирование и расчет аэродинамики (4-8 часов). Определяю сечение каналов и мощность вентилятора.

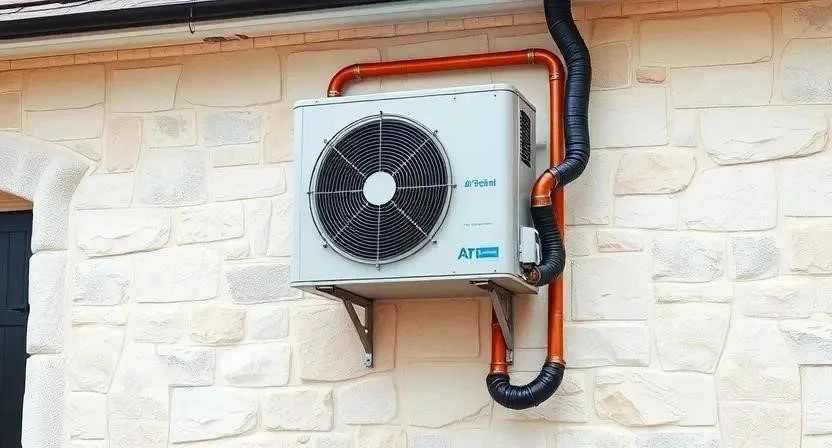

- Установка наружного блока на фасад или фундамент (3-5 часов). Креплю на виброгасители.

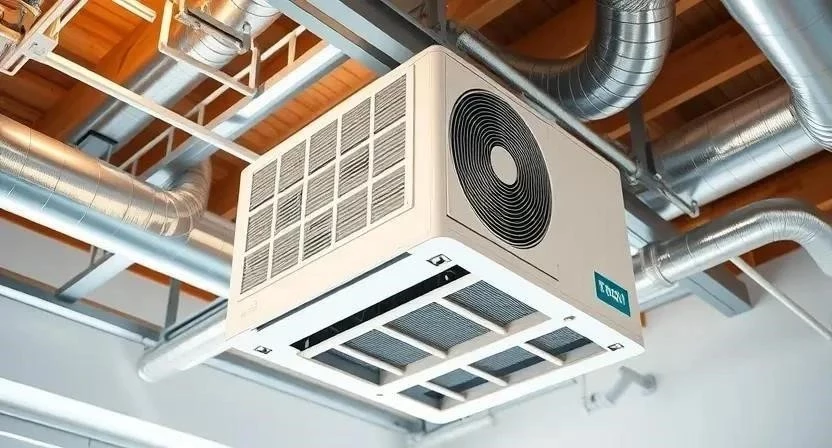

- Монтаж внутреннего блока под потолком (2-4 часа). Фиксирую на шпильках по уровню.
- Прокладка фреоновой магистрали и кабелей (6-10 часов). Прокладываю в штробах или гофре.
- Вальцовка соединений и подключение трассы (2-3 часа). Обеспечиваю плотный контакт.
- Монтаж системы воздуховодов и адаптеров (8-12 часов). Собираю сеть распределения воздуха.
- Организация дренажной системы с гидрозатвором (3-5 часов). Соблюдаю уклон 1-2%.
- Вакуумирование системы (1-2 часа). Удаляю влагу и воздух из контура.
- Заправка хладагентом и проверка герметичности (2-3 часа). Использую мыльный раствор или течеискатель.
- Установка пультов управления и датчиков (2-4 часа). Подключаю автоматику.
Соблюдаю строгий уклон дренажа, иначе вода пойдет обратно в блок. Медные трубки гну только специальным трубогибом, чтобы избежать заломов, которые перекроют поток фреона. Очень важно правильно рассчитать статическое давление — если оно будет слишком низким, воздух просто не «продавится» до самых дальних комнат.
Новички часто ошибаются с сечением воздуховодов. Слишком узкие каналы создают сильный свист и шум воздуха. Еще одна проблема — экономия на теплоизоляции трасс, что неизбежно ведет к появлению конденсата и плесени на потолке. Монтаж внутреннего блока в глухом месте без ревизионного люка — это ошибка, которая сделает обслуживание системы невозможным. И никогда не пропускайте вакуумирование, иначе компрессор выйдет из строя за один сезон.
Стоимость реализации проекта зависит от выбранного оборудования и объема работ. Я пробовал делать развальцовку труб дешевым китайским инструментом, и газ ушел за неделю. Лучше один раз заплатить мастеру за качественное соединение, чем переделывать всё заново.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия/Риск |
|---|---|---|---|
| Оборудование | 80 000 — 150 000 | 80 000 — 150 000 | 0 руб |
| Расходные материалы | 20 000 — 40 000 | 20 000 — 40 000 | 0 руб |
| Работа по монтажу | 0 | 40 000 — 80 000 | Экономия на оплате |
| Аренда спец. инструмента | 5 000 — 10 000 | 0 (у мастера свое) | Затраты на аренду |
| Гарантия | Нет | 1-3 года | Риск потери гарантии |
После завершения работ ввожу систему в эксплуатацию. Раз в полгода я чищу фильтры внутреннего блока от пыли. Перед началом летнего сезона обязательно проверяю проходимость дренажа, проливая его водой. Сервисное обслуживание наружного блока провожу раз в год. При таком подходе срок службы системы составляет 12-15 лет.
Мульти-сплит системы проще в установке, но они требуют размещения блоков в каждой комнате. Кассетные кондиционеры подходят для больших открытых пространств. Канальный тип — единственно верное решение, когда нужно сохранить идеальный дизайн потолка и обеспечить охлаждение нескольких зон одним мощным устройством.
Для безопасности при работе соблюдаю следующие правила:
- Использую защитные перчатки и очки при сверлении.
- Надеваю респиратор во время штробления стен.
- Все электрические подключения делаю только при полностью отключенном питании.
- При работе на высоте использую страховочный пояс и надежные лестницы.
- Обеспечиваю проветривание помещения при работе с химическими очистителями.
Часто задаваемые вопросы (FAQ):
Нужен ли отдельный проект для монтажа?
Да, для канальных систем проект обязателен. Без расчета сечения труб и статического давления система будет либо шуметь, либо не охлаждать дальние комнаты.
На сколько опустится потолок при установке канальника?
Обычно требуется пространство от 20 до 40 см. Это зависит от высоты внутреннего блока и диаметра воздуховодов.
Как снизить шум от работающей установки?
Я использую шумопоглощающую изоляцию на воздуховодах и устанавливаю виброгасители под внутренний и наружный блоки.
Можно ли подмешивать свежий воздух с улицы?
Да, можно установить приточный клапан и соединить его с системой воздуховодов, но потребуется расчет мощности вентилятора.
Какое сечение кабеля выбрать для мощной системы?
Обычно использую медный кабель ВВГнг сечением 3х2.5 мм2, чтобы избежать перегрева при пиковых нагрузках.
Дополнительные технические расчеты:
| Площадь коттеджа (м2) | Рекомендуемая мощность (кВт) | БТУ (BTU) | Примерный расход воздуха (м3/ч) |
|---|---|---|---|
| 50-70 | 3.5 — 5.0 | 12 000 — 18 000 | 500 — 800 |
| 70-100 | 5.0 — 7.0 | 18 000 — 24 000 | 800 — 1200 |
| 100-150 | 7.0 — 10.0 | 24 000 — 36 000 | 1200 — 1800 |
| 150-200 | 10.0 — 14.0 | 36 000 — 48 000 | 1800 — 2500 |
| 200+ | от 14.0 | от 48 000 | от 2500 |
| Тип воздуховода | Диаметр/Размер | Потери давления | Применение |
|---|---|---|---|
| Гибкий (изолированный) | 100-200 мм | Высокие | Подвод к диффузорам |
| Оцинкованный жесткий | 150-300 мм | Низкие | Магистральные линии |
| Пластиковый ПВХ | 125-160 мм | Средние | Дренажные линии |
| Тканевые воздуховоды | Разные | Очень низкие | Равномерное распределение |
| Адаптеры (переходы) | Под блок | Средние | Стыковка блока и трубы |
| Материал для трассы 5м | Количество | Цена за ед. | |
|---|---|---|---|
| Медная трубка (газ/жидкость) | 5 м | 1 200 руб/м | 6 000 руб |
| Теплоизоляция | 5 м | 200 руб/м | 1 000 руб |
| Кабель питания/управления | 7 м | 150 руб/м | 1 050 руб |
| Кронштейны (пара) | 1 компл. | 2 500 руб | 2 500 руб |
| Метизы и расходники | 1 набор | 1 000 руб | 1 000 руб |
| Этап пусконаладки | Действие | Критерий успеха |
|---|---|---|
| Проверка питания | Замер напряжения на клеммах | 220V +/- 10% |
| Тест дренажа | Залив воды в поддон блока | Свободный слив без протечек |
| Запуск компрессора | Включение режима охлаждения | Стабильный гул, отсутствие вибраций |
| Замер температуры | Сравнение на входе и выходе | Разница от 8 до 12 градусов |
| Проверка потока | Замер воздуха на диффузорах | Равномерный обдув во всех точках |
