Подбор фильтрующего элемента для вентиляционного агрегата определяет чистоту воздуха в помещении и срок службы всего оборудования. Ошибка в выборе класса очистки может привести к перегреву вентилятора или забиванию теплообменника за пару месяцев. Чтобы правильно выбрать фильтр для приточной установки, нужно учитывать не только размер, но и степень задержки микрочастиц. Обычно замена расходников занимает от 30 минут до 2 часов, а стоимость одного элемента варьируется от нескольких сотен до тысяч рублей в зависимости от класса.
Назначение и принцип работы фильтрации
Фильтрующий элемент работает как барьер, который задерживает пыль, пыльцу, насекомых и другие загрязнения из уличного воздуха. Основная задача здесь — очистка потока до того, как он попадет в помещение или на дорогостоящий рекуператор. Без фильтрации пыль быстро оседает на лопастях вентилятора и трубках теплообменника. Это снижает КПД системы и заставляет мотор работать с повышенной нагрузкой.
Защита здоровья людей также выходит на первый план. Качественная очистка убирает аллергены и микрочастицы сажи, что особенно важно для городских квартир. Я всегда объясняю клиентам, что фильтр — это расходный материал. Его замена предотвращает появление плесени внутри установки и гарантирует свежий воздух без запаха улицы.
Разбор стандартов и классов очистки
Раньше все ориентировались на стандарт EN 779, где фильтры делились на группы G, M и F. Сейчас активно внедряется ISO 16890, который более точно описывает эффективность задержки частиц разного размера. Грубая очистка (G) убирает крупный мусор. Средняя (M) справляется с более мелкими частицами. Тонкая (F) задерживает даже микроскопическую пыль и споры.
Разница между ними огромна. G4 — это база, которая стоит первой в цепочке. F7 или F9 используются как финальный этап очистки. Если поставить сразу F9 без предварительного G4, дорогой фильтр забьется за неделю. Я рекомендую всегда использовать многоступенчатую систему.
| Класс очистки | Тип очистки | Размер улавливаемых частиц | Эффективность |
|---|---|---|---|
| G3 | Грубая | > 10 мкм | Низкая |
| G4 | Грубая | 5–10 мкм | Средняя |
| M5 | Средняя | 2.5–5 мкм | Высокая |
| F7 | Тонкая | 1–2.5 мкм | Очень высокая |
| F9 | Тонкая | < 1 мкм | Максимальная |
Технические параметры фильтрующих материалов

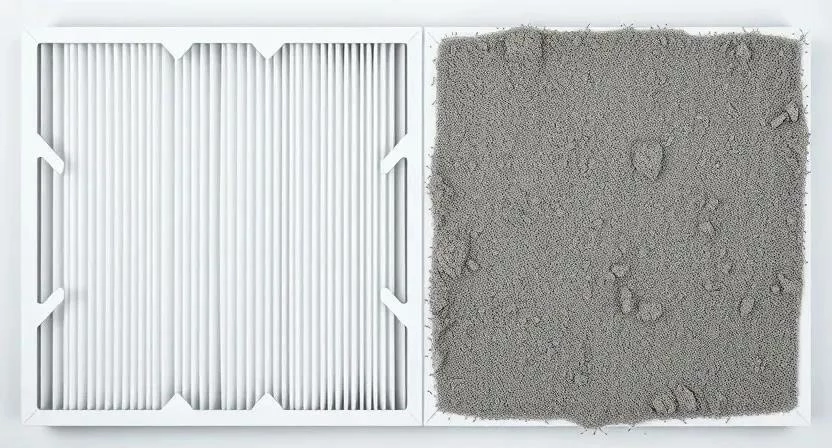

Эффективность улавливания напрямую связана с сопротивлением воздуха. Чем плотнее материал, тем лучше он чистит, но тем тяжелее вентилятору «протолкнуть» через него поток. Это называется перепадом давления. Начальное сопротивление измеряется в Паскалях (Па) на чистом фильтре. Конечное сопротивление сигнализирует о том, что пришло время замены.

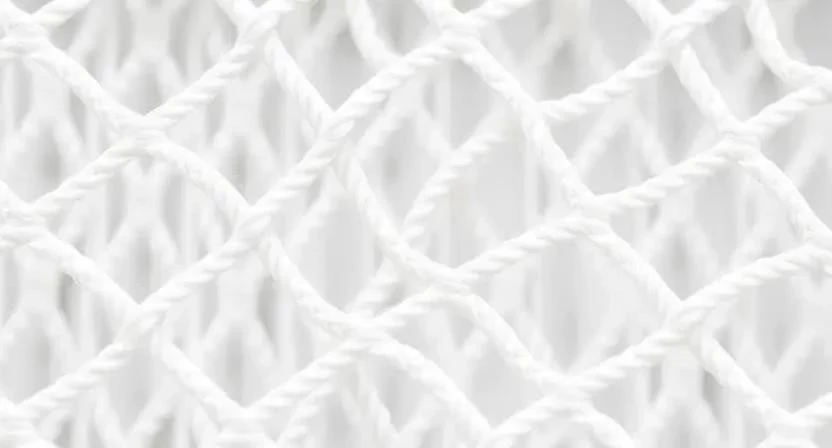

Материалы бывают разными: синтетические волокна, стекловолокно или металлическая сетка. Для влажных зон выбирают влагостойкие варианты, чтобы фильтр не сгнил и не стал рассадником грибка. Я заметил, что дешевые синтетические полотна часто рвутся при монтаже, поэтому лучше брать армированные варианты.
| Параметр | G4 (Панельный) | F7 (Карманный) | F9 (HEPA/Тонкий) | |
|---|---|---|---|---|
| Нач. сопротивление, Па | 40–70 | 100–150 | 180–250 | |
| Кон. сопротивление, Па | 250 | 450 | 600 | |
| Материал | Полиэстер | Стекловолокно/Синтетика | Спец. мембрана | |
| Срок службы (ориент.) | 3–6 месяцев | 6–12 месяцев | 12+ месяцев | |
| Влагостойкость | Средняя | Высокая | Зависит от модели |
Применение фильтров в разных помещениях
Требования к воздуху зависят от назначения здания. В обычной квартире достаточно связки G4 + F7. Этого хватает, чтобы убрать уличную пыль и основные аллергены. В офисах с большим потоком людей часто ставят более мощные системы с F9, чтобы снизить количество бактерий и мелких частиц в воздухе.
Промышленные цеха требуют грубой очистки G3-G4 в больших объемах, чтобы защитить оборудование от стружки и цементной пыли. Медицинские центры и лаборатории не обходятся без HEPA-фильтров, которые убирают почти 100% микрочастиц. Здесь нормы очистки жестко регламентированы государственными стандартами.

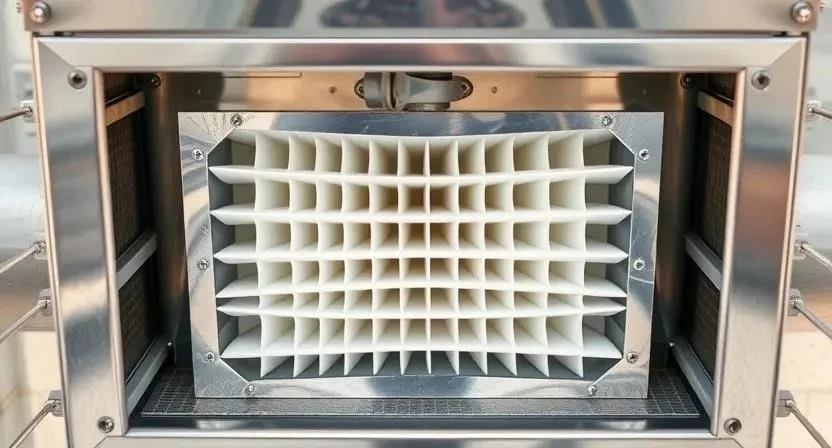

Порядок установки фильтрующего элемента
Для замены фильтра понадобятся: отвертка, новый фильтрующий элемент, уплотнительный герметик или резиновые прокладки, перчатки и респиратор (чтобы не надышаться старой пылью).
Я подготовил пошаговый алгоритм, который поможет избежать ошибок при монтаже:
- Отключите питание приточной установки (1 мин).
- Откройте сервисный люк или снимите монтажный фланец (5 мин).
- Аккуратно извлеките старый фильтр, стараясь не рассыпать пыль внутри камеры (10 мин).
- Протрите посадочное место от остатков старого уплотнителя и грязи (10 мин).
- Проверьте направление потока воздуха (стрелка на корпусе фильтра должна смотреть внутрь установки) (2 мин).
- Установите новый фильтр в кассету, плотно прижав его к краям (5 мин).
- Проверьте герметичность прилегания — не должно быть щелей, через которые воздух пойдет в обход фильтра (5 мин).
- Если уплотнитель износился, нанесите тонкий слой герметика по периметру фланца (10 мин).
- Закройте люк и затяните все крепежные винты (5 мин).
- Включите систему и проверьте работу вентилятора на отсутствие посторонних шумов (2 мин).
Важный нюанс: никогда не заталкивайте фильтр силой. Если он не входит, значит, либо размер подобран неверно, либо деформирована кассета. Перекос приведет к подсосу грязного воздуха.
Влияние класса очистки на расход воздуха
Чем выше класс очистки, тем сильнее падает производительность вентилятора. Если вы решите заменить G4 на F9 без перенастройки системы, объем подаваемого воздуха может упасть на 20–40%. Это происходит из-за роста сопротивления. Для расчета площади фильтрации используют формулу: S = Q / V, где Q — расход воздуха (м3/ч), а V — рекомендуемая скорость воздуха через фильтр (обычно 1.5–2.5 м/с).
| Класс фильтра | Потеря давления (Па) | Влияние на расход воздуха | Рекомендуемая площадь S, м2 |
|---|---|---|---|
| G4 | Низкая | Минимальное | Стандартная |
| M5 | Средняя | Заметное (5-10%) | Увеличенная на 15% |
| F7 | Высокая | Существенное (15-20%) | Увеличенная на 30% |
| F9 | Очень высокая | Критическое (25%+) | Максимальная (карманный тип) |
| HEPA | Экстремальная | Требует мощного вентилятора | Специальный расчет |
Обзор производителей и сегменты цен
На рынке представлены как премиальные европейские бренды, так и доступные аналоги из Китая или местного производства. Оригинальные запчасти от производителя установки обычно стоят дороже, но они идеально садятся в пазы и имеют гарантированный класс очистки. Аналоги могут быть дешевле в 2-3 раза, но часто «врут» в характеристиках: заявляют F7, а по факту там G4.
Ценовые сегменты делятся так: эконом (простые панельные фильтры), средний (качественные синтетические кассеты) и премиум (высокоэффективные карманные и HEPA-системы). Я всегда советую не экономить на первом фильтре G4 — он дешевый, но защищает все остальные дорогие элементы.
Сравнение преимуществ и недостатков разных классов
Выбор между дешевым G4 и дорогим F9 — это всегда баланс между бюджетом и качеством воздуха. У каждого варианта есть свои особенности.
- G4: низкая стоимость замены.
- G4: минимальное сопротивление для мотора.
- G4: большой срок службы до засорения.
- G4: не задерживает мелкую пыль и аллергены.
- F9: стерильная чистота воздуха.
- F9: высокая стоимость одного элемента.
- F9: быстрое падение расхода воздуха при загрязнении.
- F9: требует обязательной предварительной очистки (G4).
Сравнение типов фильтрующих элементов

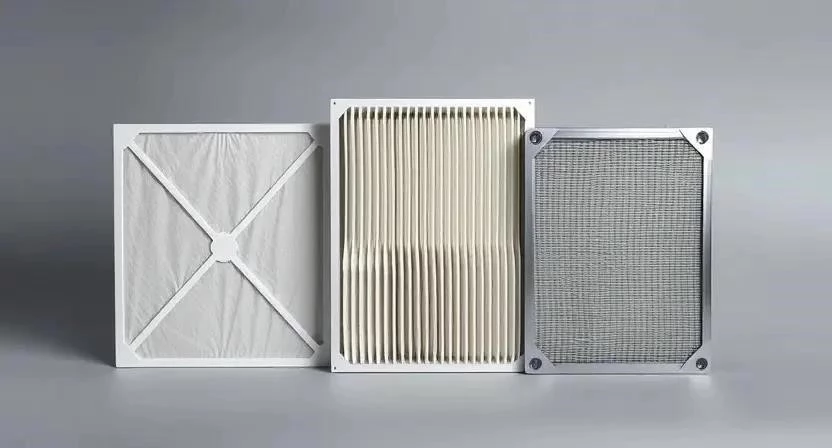

Помимо класса, важно выбрать форму фильтра. Панельные подходят для простых систем, карманные — для больших объемов воздуха, рулонные — для грубой первичной очистки.
| Тип фильтра | Конструкция | Срок службы | Цена | Эффективность |
|---|---|---|---|---|
| Панельный | Плоский лист в раме | 3-6 мес. | Низкая | Средняя |
| Карманный | Складки-«карманы» | 6-12 мес. | Высокая | Высокая |
| Рулонный | Лента материала | 1-3 мес. | Очень низкая | Низкая |
| HEPA | Плотная гофра | 12-24 мес. | Очень высокая | Максимальная |
| Кассетный | Сменный блок | 4-8 мес. | Средняя | Средняя/Высокая |
Стоимость и рекомендации по покупке
Цена зависит от материала, размера и бренда. Качественный фильтр имеет ровные швы, плотную набивку и четкую маркировку класса. Если вы видите «безымянный» фильтр с подозрительно низкой ценой, скорее всего, он пропустит всю пыль в вашу квартиру.
При выборе поставщика обращайте внимание на следующие моменты:
- Наличие сертификатов соответствия классу EN 779 или ISO 16890.
- Возможность изготовления по индивидуальным размерам.
- Толщина алюминиевого или пластикового профиля рамы.
- Качество уплотнительной ленты по периметру.
- Сроки доставки (чтобы не остаться без воздуха в сезон пыльцы).
- Наличие разных классов очистки в одном ассортименте.
- Репутация бренда среди инженеров по вентиляции.
Практический опыт и кейсы из ремонта
За годы работы я сталкивался с разными ситуациями. Однажды я установил в загородном доме только фильтр G4. Через два месяца владелец пожаловался, что в комнатах появилась мелкая серая пыль на мебели. Причина была проста: G4 не держит мелкие частицы. Я добавил вторую ступень F7, и проблема исчезла полностью.
Был и другой случай, когда клиент решил сэкономить и купил дешевые аналоги F9. В итоге фильтры оказались слишком плотными, сопротивление выросло в два раза, и вентилятор начал гудеть, перегреваясь. Пришлось менять фильтры на качественные с правильной площадью фильтрации, чтобы спасти мотор.
Также я часто вижу ошибку, когда фильтры ставят задом наперед. Стрелка потока смотрела наружу, и весь мусор забивал внешнюю сторону фильтра, которая не была рассчитана на такую нагрузку. После переворота фильтров срок их службы увеличился в полтора раза.
Часто задаваемые вопросы (FAQ)
Отвечаю на самые популярные вопросы, которые мне задают при обслуживании приточек:
- Как часто менять фильтры? Грубые (G4) — раз в 3-6 месяцев, тонкие (F7-F9) — раз в год. В промзонах сроки сокращаются вдвое.
- Можно ли мыть фильтры? Только если они специально помечены как «моющиеся» (обычно это металлические или пластиковые сетки). Тканевые и синтетические фильтры после мытья теряют структуру и перестают фильтровать.
- Что делать при высоком сопротивлении? Проверить, не забился ли фильтр. Если он новый, значит, класс очистки слишком высокий для вашего вентилятора — нужно заменить на более «прозрачный» (например, F9 на F7).
- Чем опасен слишком тонкий фильтр для дешевого вентилятора? На самом деле, тонкий фильтр (G4) легче для вентилятора. Опасно ставить слишком плотный (F9), так как мотор может сгореть от перегрузки.
- Можно ли вытряхивать пыль из фильтра? Можно попробовать продуть G4 сжатым воздухом, но это лишь временная мера. Эффективность все равно падает.
Меры безопасности: При замене фильтров обязательно используйте респиратор, так как скопившаяся пыль может вызвать сильную аллергическую реакцию. Всегда отключайте электропитание установки перед открытием корпуса. При работе с металлическими фланцами используйте перчатки, чтобы избежать порезов об острые края.
