Расчет и монтаж вентиляции в доме

Правильный расчет системы воздухообмена определяет, будет ли в комнатах свежий воздух или стены покроются плесенью. Ошибка в подборе сечения приводит либо к сильному шуму воздуха, либо к полной остановке тяги. Обычно проектирование и расчеты занимают от 3 до 5 часов. Стоимость переделки уже смонтированной системы может в два раза превысить цену первоначального монтажа. Чтобы понять, какой диаметр труб для вентиляции дома: как рассчитать правильно и без ошибок, нужно опираться на конкретные цифры и физику потоков.

Особенности проектирования перед стартом

Сначала я всегда оцениваю общую сложность системы. Важно понимать, что вентиляция состоит из притока и вытяжки, которые должны работать в балансе. Если вытяжка будет слишком мощной, а притока не хватит, в доме создастся разряжение, и двери начнет заклинивать. К выбору диаметров приступают сразу после утверждения планировки комнат, но до начала возведения перегородок или чистовой отделки. Это позволяет спрятать трубы в стены или потолок без лишних штроб.

Материалы для монтажа системы

Выбор материала зависит от бюджета и места установки труб. Для жилых комнат часто берут пластик, а для кухни или котельной — оцинковку.

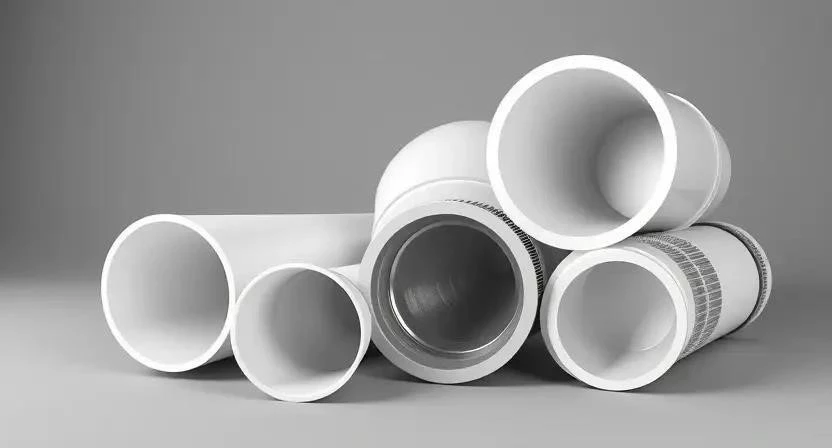

• Пластиковые трубы ПВХ (легкие, не ржавеют).

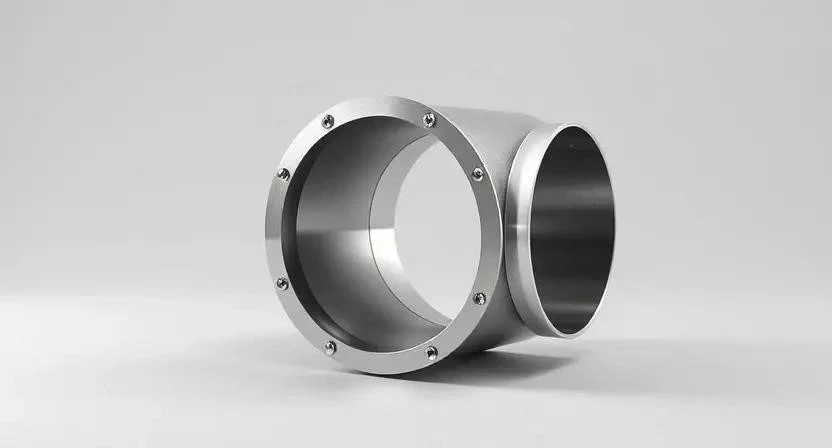

• Оцинкованная сталь (огнестойкая, долговечная).
• Гибкие гофры (для сложных поворотов).
• Переходники с одного диаметра на другой.
• Тройники и колена (углы 45 и 90 градусов).
• Герметик силиконовый или акриловый.
• Монтажный клей для ПВХ.
• Крепежные хомуты и дюбель-гвозди.

Инструменты для работы

Без базового набора инструментов собрать герметичную систему не получится. Я рекомендую использовать специализированный резак для труб, чтобы срез был ровным и стык не пропускал воздух.

• Рулетка — замер трасс и длины отрезков.
• Строительный уровень — проверка вертикали стволов.
• Труборез или острый нож — чистый рез без заусенцев.
• Перфоратор — сверление отверстий в бетоне и кирпиче.
• Дрель — монтаж хомутов и креплений.
• Отвертка или шуруповерт — фиксация элементов.
• Маркер или карандаш — разметка точек примыкания.

Подготовка помещения к монтажу

Сначала я определяю трассы прокладки труб. Важно, чтобы воздуховоды шли по кратчайшему пути к выходу. Лишние изгибы создают сопротивление, и скорость потока падает. Пространство очищаю от строительного мусора. Если отделка уже готова, накрываю мебель и пол плотной пленкой. Все отверстия в перекрытиях планирую заранее, чтобы не попасть в арматуру или электропроводку.

Работа с поверхностями и разметка

На стенах отмечаю точные места установки диффузоров и решеток. Сверлю отверстия строго по центру. Проверяю соосность всех труб, чтобы переходы вставали плотно. В местах примыкания труб к стенам наношу грунтовку. Это нужно для лучшей адгезии герметика, иначе со временем в стыках могут появиться щели, через которые будет уходить воздух.

Пошаговый процесс расчета и установки

Монтаж вентиляции требует строгого порядка действий. Я однажды решил сэкономить время и пропустил расчет скорости потока — в итоге в спальне стоял постоянный гул от воздуха, пришлось всё переделывать.

1. Определение объема помещений (длина х ширина х высота) — 30 мин.
2. Расчет воздухообмена по нормам (м³/час) — 30 мин.
3. Выбор скорости потока (обычно 2-3 м/с для жилых зон), чтобы не было шума — 20 мин.
4. Расчет сечения трубы по формуле (S = L / (3600 * v)) — 40 мин.
5. Подбор стандартного диаметра (например, 100, 125, 150 мм) — 20 мин.
6. Распределение диаметров: кухня (125-150 мм), санузел (100 мм), комнаты (100-125 мм) — 30 мин.
7. Рисование схемы разводки с главной магистралью и ответвлениями — 1 час.
8. Подбор переходов и адаптеров для стыковки разных диаметров — 30 мин.
9. Монтаж основных стволов и закрепление их хомутами — 4-6 часов.
10. Подключение боковых ответвлений к магистрали — 3-4 часа.
11. Установка вытяжных вентиляторов и декоративных решеток — 2 часа.
12. Герметизация всех стыков силиконом или специальным клеем — 2 часа.
13. Тестирование тяги с помощью листа бумаги или анемометра — 1 час.
14. Финальная отделка, заделка швов вокруг труб — 3 часа.

Технические нюансы и влияние среды

Температура воздуха напрямую влияет на тягу: чем больше разница между улицей и домом, тем сильнее работает естественная вентиляция. Влажность в ванной комнате требует более интенсивного оттока, поэтому там я всегда ставлю принудительный вентилятор. Важно помнить про сопротивление. Каждый поворот трубы на 90 градусов «съедает» часть мощности потока, что эквивалентно добавлению нескольких метров прямой трубы. Поэтому использую плавные колена вместо острых углов.

Типичные ошибки при выборе диаметра

Новички часто совершают одни и те же промахи. Я заметил, что многие пытаются сэкономить место и ставят слишком узкие трубы.

1. Слишком узкий диаметр — возникает сильный свист воздуха и падает эффективность вытяжки.
2. Слишком широкий диаметр — воздух застаивается, и естественная тяга пропадает.
3. Отсутствие переходов — попытка соединить трубы разных размеров с помощью скотча.
4. Игнорирование норм воздухообмена — когда в кухне ставят трубу как в туалете.
5. Резкие повороты — установка нескольких углов под 90 градусов подряд.

Расчет стоимости реализации

Цена зависит от того, кто делает работу. Я посчитал бюджет для своего дома и понял, что самостоятельный монтаж экономит около 30-50% от общей сметы.

Экономия при самостоятельном выполнении составляет примерно 20 000 — 30 000 рублей.

Эксплуатация и уход за системой

После завершения всех работ систему нужно проверить в разных режимах. Начинать полноценную эксплуатацию можно сразу после высыхания герметика (обычно через 24 часа). Раз в год я рекомендую очищать трубы от пыли с помощью строительного пылесоса. Также важно проверять работу вентиляторов: если звук стал громче, значит, пора чистить лопасти или менять подшипник.

Альтернативные решения по воздуховодам

Если нет возможности проложить круглые трубы, используют плоские пластиковые каналы. Они удобнее для монтажа под потолком, но создают большее сопротивление воздуху. Гибкие гофры выручают в местах стыковки с оборудованием, но их нельзя использовать как основной ствол из-за шероховатых стенок, которые тормозят поток.

Часто задаваемые вопросы

Можно ли уменьшать диаметр по ходу трубы?
Да, это называется сужением. Обычно диаметр магистрали больше, а ответвления в комнаты — меньше. Но делать это нужно плавно, через переходы.

Какой стандартный диаметр для ванной?
Обычно используют трубу 100 мм. Этого достаточно для удаления влаги при наличии вытяжного вентилятора.

Влияет ли длина трубы на выбор диаметра?
Да. Чем длиннее трасса, тем выше сопротивление. Для длинных участков (более 5-7 метров) я рекомендую увеличивать диаметр на один шаг (например, со 100 до 125 мм).

Что лучше: ПВХ или оцинковка?
Для жилых комнат ПВХ — он тише и проще в монтаже. Для кухни, где могут быть высокие температуры, лучше оцинкованная сталь.

Нужен ли расчет мощности вентилятора под диаметр?
Обязательно. Если поставить мощный вентилятор на узкую трубу, он будет просто «молотить» воздух на месте, создавая шум, но не создавая тягу.

Как проверить тягу без приборов?
Приложите лист бумаги к решетке. Если он прилипает — тяга есть. Если отлетает — система работает плохо.

Можно ли использовать гофру во всей системе?
Не рекомендую. Внутренние складки гофры создают турбулентность, что резко снижает объем перемещаемого воздуха.

Технические справочники и нормы

Для точного расчета используйте данные таблицы воздухообмена. Это поможет не ошибиться с объемом воздуха.

Меры безопасности: При сверлении отверстий в стенах обязательно используйте защитные очки и респиратор, чтобы бетонная пыль не попала в легкие. При установке вентиляторов строго соблюдайте правила электробезопасности: используйте заземление и влагозащищенные клеммы в санузлах. Работа с перфоратором на высоте требует устойчивой стремянки и страховки.
