Разработка проектной документации по вентиляции для прохождения экспертизы

Разработка проектной документации по вентиляции для прохождения экспертизы представляет собой жестко регламентированный процесс. Любая мелкая ошибка в расчетах или отсутствие одной подписи приводит к возврату всего тома на доработку. Обычно качественная подготовка раздела ОВиК занимает от 30 до 60 дней, а стоимость исправления ошибок после получения замечаний может вырасти в два раза из-за срочности. Правильный проект вентиляции для экспертизы экономит время застройщика и деньги подрядчика.

Базовые знания перед началом работы

Основой любого проекта является актуальная законодательная база. Я всегда опираюсь на действующие СП (Своды правил) и ГОСТы, так как эксперты проверяют документацию именно по ним. Важно понимать разницу между государственной и негосударственной экспертизой. Государственная проверка более консервативна и строго следует букве закона, в то время как негосударственная может быть более гибкой в вопросах технических решений. Раздел ОВиК (Отопление, Вентиляция и Кондиционирование) должен быть полностью интегрирован в общую концепцию здания.

Сбор исходных данных для проектирования

Без полного пакета документов начинать работу бессмысленно. Первым делом я запрашиваю детальное техническое задание (ТЗ), где прописаны все требования заказчика. Архитектурные планы должны быть в актуальной версии, чтобы не пришлось перерисовывать трассы из-за перенесенной стены. Особое внимание уделяю назначению каждого помещения, так как от этого зависит кратность воздухообмена. Требования по пожарной безопасности определяют тип используемых материалов и количество противопожарных преград.

Для работы мне обязательно требуются:

• Утвержденное техническое задание.
• Архитектурные планы всех этажей (в формате DWG).
• Разрезы и фасады здания.
• Экспликация всех помещений с указанием их функций.
• Сведения о теплотехнических характеристиках стен и окон.
• Данные по электрическим мощностям для оборудования.
• Требования по классу огнестойкости здания.
• Сведения о прилегающей территории для размещения выбросов воздуха.

Инструментарий и программное обеспечение

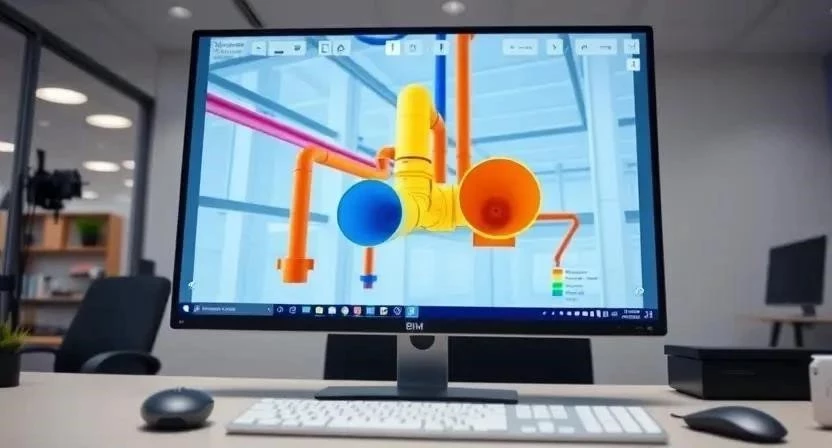

Современное проектирование невозможно без специализированного софта. Основным инструментом остается AutoCAD для плоских чертежей, но я всё чаще перехожу на Revit для создания BIM-моделей. Это позволяет избежать коллизий, когда воздуховод «врезается» в балку перекрытия. Для аэродинамических расчетов использую специализированные расчетные модули или проверенные таблицы в Excel. Оформление чертежей должно строго соответствовать ГОСТ Р 21.101-2020: определенные шрифты, толщины линий и рамки.

Мой стандартный набор инструментов:

• AutoCAD — базовое черчение.
• Revit — трехмерное моделирование и координация.
• MagiCAD — расчеты и спецификации ОВиК.
• Расчетные таблицы Excel — быстрая проверка воздухообмена.
• Adobe Acrobat — сборка итогового PDF-тома.
• Navisworks — проверка на пересечения с другими сетями.
• BIM 360 — совместная работа с архитекторами.
• Специализированный софт для расчета шума.

Формирование основы проекта

Работа начинается с глубокого анализа архитектурных решений. Я определяю оптимальные места для размещения вентиляционных камер и вертикальных шахт. Главная задача здесь — минимизировать длину трасс, чтобы снизить потери давления и стоимость материалов. На этом этапе я обязательно согласовываю каждое решение с архитекторами и конструкторами. Если шахта перекрывает важный проход или несущую колонну, проект не пройдет экспертизу.

Пример из опыта: Однажды я забыл согласовать расположение венткамеры с архитектором, и она оказалась прямо над зоной отдыха. Пришлось переделывать всю схему разводки, что заняло лишние три дня работы. Теперь я сначала фиксирую все «точки» на плане и получаю подпись архитектора.

Техническая разработка и расчеты

Техническая часть — это сердце проекта. Я начинаю с расчета необходимого воздухообмена для каждого помещения согласно нормам. Затем подбираю оборудование (вентиляторы, калориферы, фильтры) по техническим характеристикам. Расчет сечений воздуховодов веду так, чтобы скорость воздуха не превышала допустимых значений, иначе система будет шуметь. В конце провожу проверку всех параметров на соответствие СНиП и ГОСТ.

1. Анализ назначений помещений и определение норм воздухообмена.
2. Расчет общего объема приточного и вытяжного воздуха.
3. Построение аэродинамической схемы системы.
4. Расчет потерь давления на каждом участке трассы.
5. Подбор вентиляторов по графику давления и расхода.
6. Определение сечений воздуховодов для обеспечения нужной скорости.
7. Проверка системы на соответствие нормам по шуму и вибрации.

Порядок оформления документации

Оформление — это то, на чем чаще всего «валятся» новички. Документация должна быть структурированной и понятной. Я следую четкому алгоритму, чтобы ничего не упустить.

1. Пояснительная записка. Описываю все принятые решения, обосновываю выбор оборудования и привожу расчеты.
2. Принципиальные схемы. Рисую логику движения воздуха от забора до выброса.
3. Планы расстановки. Размещаю оборудование и трассы на архитектурных планах с точными привязками.
4. Спецификации. Составляю полный список материалов и оборудования с указанием марок и количеств.
5. Узлы крепления. Оформляю детали монтажа воздуховодов и оборудования.
6. Сборка тома. Собираю все листы в единый документ с титульным листом и содержанием.
7. Самопроверка. Прохожусь по чек-листу, проверяя соответствие спецификации чертежам.

Пример из опыта: Я потратил три бессонные ночи на перепроверку спецификации противопожарных клапанов. Эксперт по этому объекту был известен своей дотошностью к брендам и моделям. В итоге проект прошел с первого раза без единого замечания по оборудованию.

Технические нюансы и требования

Существуют детали, которые часто игнорируют, но именно они становятся причиной отказов. Противопожарные клапаны должны быть установлены в каждом месте пересечения воздуховодом противопожарной стены. Расчеты по шуму обязательны для жилых и офисных помещений, чтобы уровень децибел не превышал нормы. Материалы воздуховодов должны соответствовать классу огнестойкости здания — нельзя использовать горючий пластик там, где требуются стальные короба.

Обязательные требования к деталям:

• Наличие сертификатов огнестойкости на все элементы системы.
• Установка виброизоляторов под вентиляционные установки.
• Соблюдение уклонов для систем с конденсатом.
• Размещение ревизионных люков для обслуживания фильтров.
• Герметичность соединений согласно классу плотности.
• Маркировка всех ответвлений на чертежах.
• Правильный расчет высоты выброса воздуха над уровнем земли.

Типичные ошибки проектировщиков

Самая частая проблема — несоответствие расчетов фактическим нормам. Часто проектировщики берут старые данные или упрощают расчеты, что сразу видит эксперт. Отсутствие детальных спецификаций или ошибки в привязках оборудования к осям здания также делают проект нежизнеспособным. Игнорирование требований по энергоэффективности (например, отсутствие рекуперации там, где она обязательна) ведет к автоматическому возврату документации.

Пример из опыта: Видел проект, где дизайнер решил сэкономить место и проложил вентиляцию впритык к электрокабелям без защиты. Эксперт разнес этот раздел в пух и прах. Мне пришлось полностью перепроектировать трассы, чтобы обеспечить нормативные разрывы.

Стоимость и сроки реализации

Цена разработки проекта зависит от сложности объекта и его площади. В бюджетном сегменте стоимость может начинаться от 150-300 руб. за м2, в премиальном (с полным BIM-моделированием) — от 600 руб. и выше. Сопровождение в экспертизе обычно оплачивается отдельно или входит в пакет «под ключ». Помните, что переделка проекта после замечаний обходится дороже из-за срыва сроков строительства.

Работа с замечаниями эксперта

Получение отчета с замечаниями — это нормальная часть процесса. Главное — правильно читать отчет эксперта. Я рекомендую не спорить с экспертом эмоционально, а искать нормативное обоснование своего решения. Если эксперт прав, правки вносятся в кратчайшие сроки. После внесения исправлений документация подается повторно вместе с «ответами на замечания», где по каждому пункту расписано, что именно было изменено.

Альтернативные пути прохождения

Для небольших объектов существует упрощенная экспертиза, которая проходит быстрее и требует меньше документов. Также можно использовать типовые проектные решения, если здание стандартное. В сложных случаях я рекомендую привлечь профильных аудиторов. Это специалисты, которые за небольшую плату проверят ваш проект перед подачей в государственную инстанцию и укажут на слабые места, что гарантирует прохождение с первого раза.

Часто задаваемые вопросы (FAQ)

Сколько в среднем длится государственная экспертиза?
Обычно от 30 до 45 рабочих дней, но срок может затянуться, если будут серьезные замечания.

Какие подписи обязательны в томе документации?
Подпись ГИПа, профильного проектировщика и печать организации, имеющей допуск СРО.

Кто несет ответственность за ошибки в проекте при монтаже?
Первичную ответственность несет проектировщик, если ошибка была в расчетах или чертежах.

Может ли эксперт потребовать изменить оборудование на более дорогое?
Нет, эксперт проверяет соответствие нормам. Если оборудование подходит по характеристикам, бренд не имеет значения.

Что делать, если нормы СП противоречат ТЗ заказчика?
Нормы СП всегда приоритетны. Я в таком случае уведомляю заказчика и вношу изменения в проект.

Можно ли подать проект в электронном виде?
Да, сейчас большинство экспертиз работают через электронные порталы в формате PDF.

Какая самая частая причина полного отказа в согласовании?
Грубые нарушения норм пожарной безопасности и отсутствие согласования с архитектурным разделом.

Нужен ли отдельный расчет по энергоэффективности?
Для большинства современных зданий — да, это обязательное требование для прохождения экспертизы.
