Как сделать навес над крыльцом

Особенности быстрых недорогих навесов

Выполнить наиболее бюджетный навес к частному жилому дому лучше всего так, чтобы он прилегал к одной из стен строения. Таким образом можно обеспечить удобное место для комфортного времяпрепровождения жильцов и гостей дома, одновременно сэкономив на стройматериалах.

Итак, ответ на вопрос, как сделать навес во дворе частного дома, довольно прост: из деревянного бруса. Основными элементами такого сооружения являются:

• столбы-опоры (две штуки, минимальная толщина – 4 см * 4 см);
• гравий, камни или бетон для укрепления бруса для опоры;
• первая несущая балка (прикрепляется горизонтально к стене дома);
• вторая несущая балка;
• металлические крепёжные детали;
• несущие балки или поперечные доски, выполняющие роль обрешётки (их количество зависит от длины конечной навесной конструкции, балки устанавливаются на некотором расстоянии друг от друга);
• накрывающий материал (по выбору хозяина, можно подобрать покрытие на любой бюджет: поликарбонат, древесный прессованный обработанный от внешнего воздействия материал, водонепроницаемый тент-шторка на натянутой металлической струне и так далее).

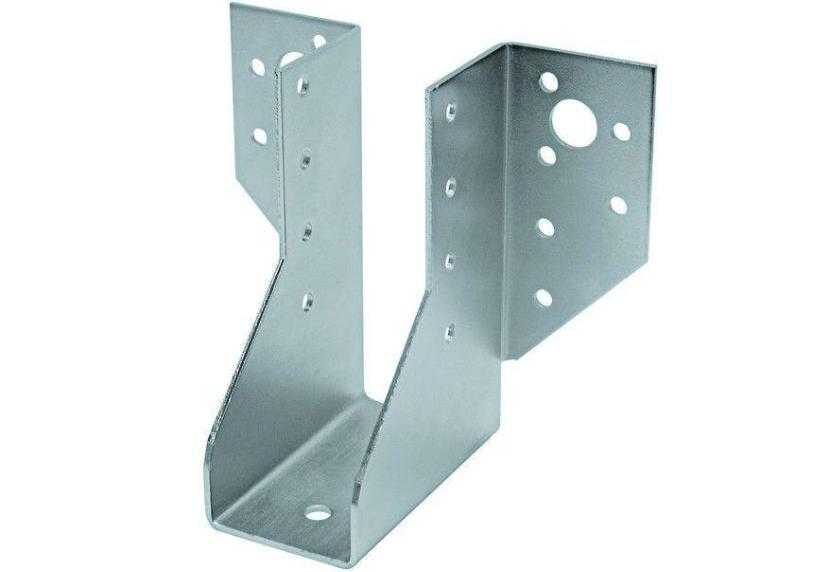

Скоба-держатель для вертикально расположенных балок навесаИсточник домгрупп.рф

При большом весе конструируемого навеса необходимо выбрать подходящий метод укрепления опор в земле. Если есть такая необходимость, такие опоры нужно надёжно дополнительно фиксировать с помощью распорок и подпорок.

Правильно рассчитанный навес должен иметь высоту не менее двух метров для комфортного времяпрепровождения в жаркие летние или холодные осенние дождливые дни. При этом желательно сделать небольшой наклон в сторону, противоположную от дома. Такой способ является экономным, ведь дополнительных сливных систем для осадков делать не придётся. Не нужно забывать при проектировании о регулировке пристраемого элемента по высоте, которую «украдёт» такой наклонный навес. При выполнении горизонтально ровного навеса такие расчёты делать не придётся.

Как выглядит горизонтальный навес к домуИсточник piramida-stroi.ru

Инструменты, которые пригодятся в работе

Чтобы сделать навес на даче или дома, потребуется запастись такими инструментами:

• строительные ножницы (для отрезания листов поликарбоната);
• пила (для отпиливания балки нужной длины);
• линейка или рулетка для измерения длины, ширины, высоты площадки и самого навеса;
• карандаш (для установки отметок на отрезаемых строительных материалах);
• электродрель (для вкручивания крепёжных элементов);
• колышки и верёвка (для обозначения на земле места расположения будущего навеса).

Для установки навеса можно воспользоваться обычным молотком и гвоздямиИсточник hearstapps.com

Подготовительные работы

к подготовке участка

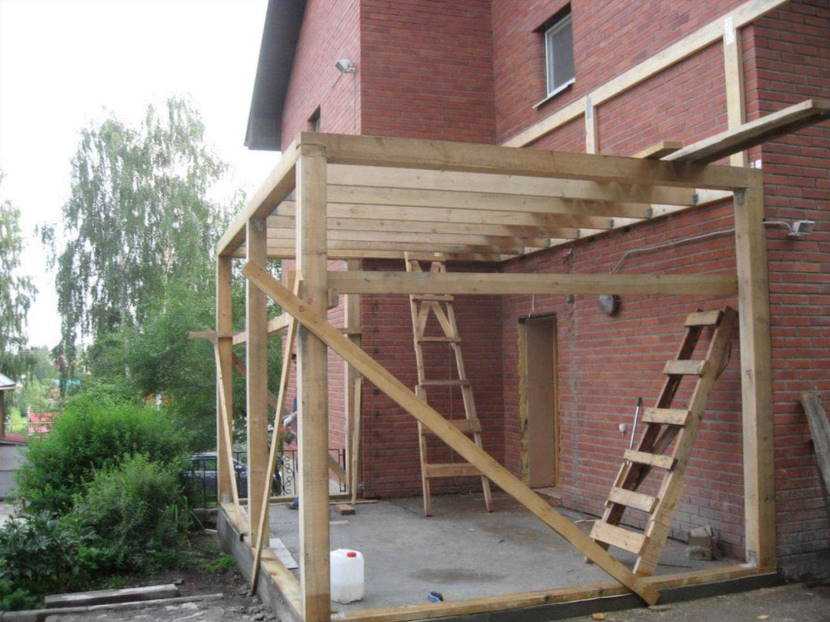

На следующем этапе необходимо создать опоры навеса, пристроенного к дому. Для этого выполняется бурение шурфов, которые должны иметь следующие размеры: глубина – 50-60 см, диаметр – 20 см. Во время выполнения этой операции необходимо позаботиться о возможности укладки кабеля под осветительные приборы.

Выбирая расстояние, на котором будут размещены по отношению друг от друга опоры, необходимо ориентироваться на площадь пристройки, материал, из которого будет изготовлен каркас, а также вес крыши. Для более массивных конструкций потребуется увеличить частоту размещения столбов. Обычно достаточно расположить их с шагом 1-1,5 м. Создав вначале подобную основу, вам впоследствии не придется заниматься ее стыковкой с основным фундаментом жилого строения.

После того когда ямы будут вырыты, их нужно засыпать ведром щебня, а затем поставить туда вертикальные стойки, которые заливают бетоном. Обязательно нужно убедиться, что все столбы расположены строго по уровню. При этом можно поступить иначе: в созданные шурфы вставляются закладные детали с кронштейнами, которые крепятся на бетонный раствор. И только после этого в них устанавливают сами столбы.

Если вы устраиваете навес к дому, который расположен в низине, то необходимо выполнить дополнительную гидроизоляцию концов деревянных опор. Это можно сделать путем оборачивания их полиэтиленовой или рубероидной рубашкой или же залить горячим битумом.

Особой обработке необходимо подвергнуть металлические стойки, на которые наносят грунтовку, содержащую фосфат цинка. Хотя можно избежать этой трудоемкой операции, если использовать вместо указанных опор оцинкованный или алюминиевый профиль.

Дожидаясь момента, когда бетон в шурфах затвердеет, можно заняться изготовлением напольного покрытия для навеса. Есть несколько методов решения этой задачи:

• Создание бетонной стяжки;
• Укладка доски или тротуарной плитки;
• Устройство песчаной или гравийной подушки.

Описание видов

Навес из дерева – это слишком общее описание конструктивного решения, которое никоим образом не уточняет, как выглядит такая конструкция и для каких целей она создавалась. Классифицировать примыкающие и отдельно стоящие деревянные навесы можно по многим параметрам, мы же рассмотрим только два наиболее простых и распространенных.

По назначению

Особенности навеса будут сильно отличаться в зависимости от того, какие практические задачи он призван решать. Можно выделить множество классов навесов в зависимости от их назначения, но мы сосредоточимся на трех наиболее распространенных.

Козырек. Этот вариант конструкции – наиболее маленький и примитивный с точки зрения строительства, в большинстве случаев он предполагает накрытие какого-нибудь квадратного метра перед выходом из здания и, быть может, прилегающей к нему лестницы. Это дань уважения архитектуре под старину, когда застекленные окна в зданиях обычно не открывались, – жители дома могли подышать свежим воздухом в дождь, только выйдя на улицу, но мокнуть им не хотелось. Сегодня во многих архитектурных проектах необходимость козырька игнорируется, хотя многие курильщики, вероятно, до сих пор были бы очень благодарны за него.

По конструкции

Деревянные навесы могут существенно различаться и по конструкции (в зависимости от того, какой конфигурации площадь они накрывают). С этой точки зрения выделяют следующие разновидности навесов:

двускатные – имитируют классическую крышу, состоят из двух отдельных половин, пологих в противоположные стороны;

Материалы

Хотя мы уже решили сооружать навес именно из древесины, надо понимать, что ее производные бывают совершенно разных видов, и наша задача – подобрать те виды дерева, которые помогут решить поставленные задачи.

В первую очередь, любой основательный навес (крупнее маленького козырька) требует столбов-опор. Если навес все же не такой гигантский, хватить может даже бруса разного диаметра (обычно 10-20 см), а вот для внушительных террас придется использовать толстые оцилиндрованные бревна. Обрешетка и стропила делаются также из бруса или досок, но диаметр здесь нужен не столь большой – выбирать его следует, ориентируясь на вес будущей конструкции и дополнительную нагрузку в виде снега или порывов ветра.

В качестве альтернативы используют клееную древесину, чья поверхность доведена до качества мебели, но это будет стоить очень дорого, да и в самостоятельном исполнении будет выглядеть слишком сложно.

В качестве основы для деревянного навеса в форме арки используют металлический каркас из стального профиля, кованые прутья или трубы. При этом в некоторых стилях и направлениях, заточенных на максимальную аутентичность старины, никакие металлоконструкции не могут считаться приемлемыми, и даже брус не приветствуется – вместо них используют практически необработанные бревна и жерди, а в отдельных случаях можно брать даже сухостой из собственного сада. Впрочем, последний случай требует тонкого дизайнерского вкуса, иначе вместо стильного навеса получится малопривлекательное бунгало, состряпанное на скорую руку.

В большинстве случаев древесину не стоит использовать в качестве кровли как таковой, потому сверху козырек стоит чем-нибудь накрыть. Как правило, выбирают недорогие решения, вроде ондулина или поликарбоната. Разумно крыть пристроенный навес тем, чем покрыт и сам дом, если только это не дорогая черепица.

Разработка проекта

Если у вас возникло желание добавить к своему дачному дому такую пристройку, как навес, то вам не помешает прежде ознакомиться с фото этой конструкции. Чтобы не ошибиться с выбором навеса, необходимо учитывать следующие параметры:

• Назначение и габариты объекта, который планируется возвести;
• Общая площадь участка, на котором будет создаваться навес.
• Характер возникающих ветровых и снеговых нагрузок, которые наблюдаются в регионе.
• Суммарное количество осадков, выпадающих за год.
• Глубина снежного покрова;
• Надежность стен и фундамента строения;
• Конструкция дома;
• Возможность подготовки необходимых материалов, инструмента и крепежа, а также наличие строительного опыта в том случае, если планируется самостоятельно выполнять работу по устройству навеса.

После этого приступают к составлению чертежа навеса из поликарбоната, пристроенного к дому, фото здесь лишними не будут. В нем необходимо отобразить фактические размеры: высоту, длину и глубину конструкции. На основании данной информации будет производиться расчет необходимого количества материалов для изготовления каркаса и кровли.

К примеру, чтобы изготовить навес для стоянки автомобиля, конструкция должна иметь следующие средние размеры:

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

• 250 x 500 см — для транспорта, длина которого не превышает 4 м.
• 350 x 660 см — для внедорожников и автомобилей, длина которых превышает 4 м.

Во время проектирования навеса, пристроенного к дому, фото нужно иметь под рукой. Но при этом нужно учесть, что его размеры должны позволять свободно заезжать машине с грузом под навес. В случае, если кровля имеет высоту более 230 см, будьте готовы к тому, что на транспорт будут постоянно падать осадки. Решить эту проблему можно следующим образом: для этого нужно установить крышу под другим углом.

Как сделать своими руками?

Рассмотреть, как сравнительно быстро и в принципе дешево построить навес, несложно на примере деревянной конструкции, расположенной вдоль стены. У нее крыша в один скат и ленточный фундамент.

Строительство навеса – пошаговая инструкция.

1. Работа всегда начинается с проекта, чертежа, но если все это уже выбрано, пора приступать к расчистке площадки. Плодородный слой грунта придется снять, вбить по периметру колышки, а также в тех местах, где будут несущие элементы.
2. Далее все стандартно: натянуть веревку, выверить геометрию. Согласно разметке выкапываются траншеи (глубина – 70 см), на дно насыпается щебень 10 см, песок в том же количестве, трамбуется подушка.
3. На подушке надо вязать армирующий каркас из прутьев с рифлением. По углам именно в грунт вбиваются по 3-4 прута, к ним крепится горизонтальная арматура. Фиксируется все вязальной проволокой.
4. Обрешетка делается из обрезной доски либо фанеры, которую можно самому пропитать машинным маслом. Она укрепляется укосами, затем конструкцию нужно проверить уровнем. Фундаментную часть можно заливать бетоном.
5. Теперь настало время сделать перерыв – через 28 дня бетон встанет полностью, обрешетка снимется, дно выстелет геотекстиль. Альтернативой будет рубероид. Стыковые моменты правильно делать внахлест на 10-25 см.
6. На ленту с прохождением деревянных балок укладываются рубероидные листы. Брус 150 на 150 см обрабатывается антисептическими составами, огнеупорными средствами. Он укладывается на фундамент, лаги же крепятся оцинкованными уголками.
7. Видимый участок фундамента можно оформить искусственным камнем, а сверху по лагам расстелить рубероид.
8. Настелить пол хорошо обрезной доской 5 см на 15 см с фаской по краям в 2 мм. Это крепится на спецшпильки с двухмиллиметровым зазором меж полотнами.
9. Рядом со стеной, а еще по внешней стороне навесного проекта устанавливаются столбы бруса 15 на 15 см, их нужно прикрепить анкерными болтами.
10. Выполняется обвязка тем же брусом по верху опор-головок. К строению крепление идет на анкеры, с помощью горизонтальной балки нагрузка распределится по несущей стенке.
11. Пора браться за укладку стропильного бруса, по парам тем самым сочленяя внешний столб с внутренним. Места сочленения укрепляются укосами. Внутренний краешек стропильной ножки держит упор на балку, внешний выйдет за обвязку на 3 см. Крепление идет на уголки либо же салазки.
12. Чтобы организовать стропильную систему, можно воспользоваться обрезной доской с габаритами 15 на 4 см. Не забыть, что после сборки уровень и отвесом надо проверить вертикаль/горизонталь каркасной части.

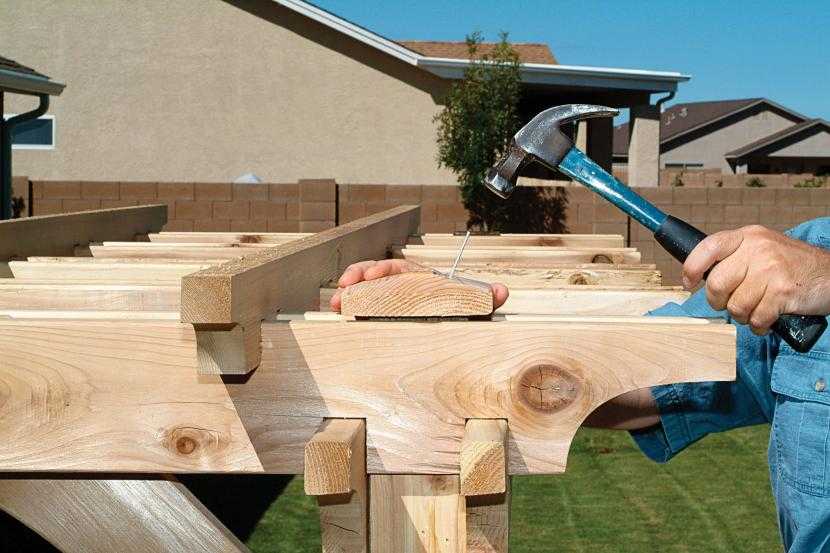

13. Из бруска делается поперечная обрешетка, фиксация обрешетки – гвоздями либо саморезами. Оптимальные размеры бруска 5 на 5 см, 6 на 6 см.
14. Каркас предстоит прогрунтовать, покрыть лаком либо цветным маслом.
15. Поверху идет монтаж поликарбоната. Листы стыкуются специальными планками, к брусу притягиваются за счет термошайб.
16. Проемы (если того требует проект) можно прошить стеклом или, что полегче, литым поликарбонатом.

Также навес с примыканием к дому реально оформить резьбой либо красивыми решетчатыми конструкциями. И никакой беседки не нужно: вместо нее те же функции выполнит навес.

Материалы для строительства навеса

Чаще всего для изготовления каркаса пристроенной конструкции используют деревянный брус или профилированную стальную трубу. В то же время альтернативой могут выступать такие традиционные материалы, как кирпич, камень, асбестоцементная труба, заполненная армированным бетоном. Конечный выбор определяется назначением навеса и нагрузкой, который будет испытывать каркас.

Учитывая, что пристроенный к дому навес вплотную примыкает к стене, ему приходится принимать на себя нагрузку, которую оказывает снег, скатывающийся с крыши. И справиться со столь большим давлением этой пристройке можно будет лишь при условии, если она будет иметь прочную основу.

Чаще всего в качестве кровельного материала для пристройки применяют шифер, профлист, оцинкованное железо. В наши дни на строительном рынке представлено множество других вариантов, среди которых особый интерес представляет навес из поликарбоната, пристроенный к дому. Если взглянуть на фото подобных конструкций, то становится ясно, что стеклопластик образует прекрасные композиции с каркасами, выполненными из других материалов. Создаются подобные навесы на основе листов ячеистой структуры, имеющих толщину 6-8 мм.

Поликарбонат обладает следующими достоинствами, которые сделали его популярным материалом для создания навесов:

• Прочность. Пластик превосходит по прочности стекло в 200 раз. Поэтому он спокойно переносит удары молотком, града и камней.
• Легкость. По сравнению со стеклом вес этого материала в 20 раз меньше. Благодаря этому из него можно изготавливать объемные и вместе с тем легковесные конструкции.
• Прозрачность. Через этот вид пластика разной толщины может проходить до 80-95% солнечного света.
• Гибкость. Уникальность сотовому поликарбонату придает способность оставаться пластичным при отрицательных температурах. Однако все же здесь необходимо помнить об определенных ограничениях, поскольку у этого материала есть предельно допустимый радиус изгиба. Также нужно учитывать направление внутренних каналов, которые ограничивают возможности к деформации.

В дополнение к вышесказанному этот прозрачный полимер не создает сложностей в обработке. Он легко поддается сверлению, резке пилой, болгаркой и электролобзиком.

Если вы думаете изготавливать навес, то рекомендуется использовать для него поликарбонат, обладающий защитой от ультрафиолета. Все прочие виды этого термопластика не рекомендуется применять, поскольку в противном случае в результате воздействия солнца он довольно скоро примет помутневший вид и лишится своей изначальной гибкости.

Чертежи навесов из поликарбоната своими руками

Чтобы изготовление, сборка и установка конструкции осуществлялась без каких-либо неожиданных сложностей, следует разработать своими руками чертеж навеса из поликарбоната. Это позволит правильно подготовить все элементы каркаса и избежать возможного перерасхода материалов. Эскизы будущей постройки должны учитывать конструктивные особенности выбранной формы навеса. Если есть возможность, то параметры примыкающего сооружения выбирают такими, чтобы при нарезке труб и раскрое пластика оставалось как можно меньше отходов.

Чертеж каркаса для навеса арочной формы

Если выбрана арочная конструкция, каркас которой выполняется из профильной трубы, необходимо наличие специального оборудования для изгиба труб. Такой инструмент имеется под рукой не у каждого, но, даже при наличии трубогиба, довольно сложно придать материалу правильный по форме изгиб.

Раскрой поликарбоната для полукруглой конструкции также сопряжен с некоторыми сложностями. Поэтому для работы, выполняемой самостоятельно, рекомендуется остановить выбор на односкатном навесе из поликарбоната. Для каркаса данной конструкции гораздо легче рассчитать количество профильной трубы и вырезать необходимые по размеру листы поликарбоната.

3D-проект навеса с крышей из поликарбоната

Современное решение навеса, пристроенного к стене дома

При покрытии кровли поликарбонатом следует учитывать особенности монтажа этого материала:

типовые панели поликарбоната выпускаются длиной 6 или 12 м и шириной 2,1 м. Ориентируясь по этим параметрам, рассчитывают габариты сооружения, что позволяет получить как можно меньше отходов;соединение панелей между собой осуществляют с помощью торцевых профилей (длина их 6 м), которые можно подобрать в цвет поликарбоната. Они надежно крепятся и не требуют дополнительной фиксации;

Чертеж навеса с крышей из поликарбоната

длина торцевого профиля, закрывающего конечный срез, составляет 2,1 м;для покрытия полукруглых кровель лист поликарбоната располагают таким образом, чтобы изгиб был в поперечном направлении воздушных каналов;расположение листов сотового поликарбоната должно быть таким, чтобы обеспечивать беспрепятственный вывод конденсата из внутренних каналов. В противном случае соты внутри пластика заплесневеют, что повлияет на светопропускные качества;

Навес с односкатной крышей является самым простым вариантом для строительства своими руками

в скатных конструкциях навесов верхний торец ячеистого поликарбоната закрывается сплошной самоклеящейся лентой во избежания попадания влаги, пыли, насекомых. Нижний торец обрабатывается перфорированной лентой, что дает возможность влаге выводиться наружу. В арочных навесах в обоих торцах используется лента с микроперфорацией;

Чертеж каркаса для навеса с односкатной крышей

монтажные отверстия создаются незначительно большим диаметром, что позволит поликарбонату свободно расширяться или сжиматься в зависимости от температурного воздействия. Не следует делать отверстия слишком большими;при монтаже панелей используют саморезы с термошайбами, которые подбираются в цвет поликарбоната.

Пример чертежа навеса из поликарбоната

Проектом также предусматривается толщина поликарбоната, соответствующая выбранной конструкции:

навесы внушительных размеров с наклонной формой — листы толщиной 10 мм;арочные и полукруглые навесы — подойдет панель в 8 мм;

Навес, примыкающий к стене дома, с покрытием из поликарбоната

для примыкающих навесов односкатной конструкции с пологим уклоном выбирают поликарбонат с толщиной листа 16 мм, способный выдерживать возможную снеговую нагрузку в зимний период.

Все эти нюансы следует брать в расчет до монтажа навеса из поликарбоната к частному дому своими руками. Фото выполненных самостоятельно конструкций послужит примером для изготовления своего уникального сооружения.

Схема устройства навеса, примыкающего к частному дому

Необходимость или каприз

Во дворе есть места, которые желательно защитить от осадков. В первую очередь это касается входной двери и крыльца, которое разрушается летом от дождя, а зимой от обмерзания. Козырек оградит вас от этих проблем.

• Погреб на даче своими руками: типы сооружения, особенности, выбор места на участке. Оптимальная последовательность строительства своими руками

• Какой дом строить дешевле — советы строителей, мнение инженеров и обзор самых эффективных вариантов постройки (110 фото и видео)
• Хозблок своими руками — инструкция и пошаговое описание как построить простой и функциональный хозблок (135 фото + видео)

Когда этот вариант не устраивает — рассмотрите использование пристроенного навеса, расположив его на четырех опорах, вплотную к строению.

При наличии болгарки и сварочного аппарата сможете сделать шедевр своими руками.

Например боковые крепления козырька можете дополнить согнутыми из проволоки деталями, приукрасив элементами ковки, которые свободно продаются в магазинах. Не перестарайтесь — помните, что периодически их придется подкрашивать.

Планируя обустройство односкатного навеса для дачи, продумайте его расположение и варианты применения. При использовании для хозяйственных нужд, направление юг — север не имеет никакого значения.

Если размеры вами уже предопределены и находятся на грани риска по площади крыши — тогда сделайте ее двухскатной.

• Лучший парник своими руками — конструкции, основные варианты, критерии выбора материала. 120 фото и пошаговое видео постройки
• Навесы из поликарбоната — обзор лучших проектов и особенности выбора красивых идей оформления для навеса (105 фото)

• Летняя кухня своими руками: удачные проекты, варианты обустройства и правила постройки (100 фото + видео)

Каркасы для навесов

Каркас – основной элемент конструкции. Он воспринимает всю нагрузку от веса крыши, снега и ветра. От его надежности зависит эксплуатация всего сооружения.

Металлический каркас прочен и надежен

Наиболее часто применяются металлические каркасы.

Их достоинства:

• высокая прочность
• легкость конструкций из пустотелого проката
• стойкость к влажности при проведенной
• обработке от коррозии
• быстрота монтажа

Каркасы из металла изготавливают путем сварки или сборки элементов из профильных труб или прокатного профиля.

Деревянные каркасы тоже очень распространены. Дерево – достаточно надежный и традиционный материал с большими возможностями для конструирования как простых, так и сложных форм навесов.

Современные антисептики и пропитки продлевают срок эксплуатации дерева.

Плюсами деревянных конструкций являются:

• доступность материала
• простота сборки
• красивая структура дерева

Дерево проигрывает металлу по прочности и долговечности. Требуется дополнительная обработка от гниения и порчи.

Деревянные конструкции тяжелее металлических, могут с временем потерять “товарный” вид, но зато не требуют использования сварочного аппарата.

Деревянный каркас хорошо смотрится и прост в изготовлении

Каменные и кирпичные каркасы более дорогие и тяжелые. Они выдерживают большие нагрузки, не поддаются коррозии и гниению.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Материалы

Логично, что поликарбонатный навес необходимо строить с применением поликарбонатных листов, но для них, в свою очередь, нужна какая-либо опора, помимо стен, к которым они, возможно, прилегают. Сам поликарбонат тоже еще надо выбрать, но общий принцип выбора мы уже рассмотрели выше: берите монолитный для идеальной, «оконной» прозрачности кровли или цветной сотовый, если вы не против глубокой полутени.

На роль материала для опор годится практически что угодно, кроме самого поликарбоната – целиком поликарбонатный навес вы вряд ли найдете. Чаще всего строители используют для создания каркаса камень и кирпич, дерево или металл. К возведению деревянных опор можно подойти по-разному, собрав их из обыкновенного бруса сечением 5х5 см или из более дорогого, но и куда более красивого резного дерева в виде фигурно перфорированных плит. Аналогично можно по-разному подойти и к созданию металлического каркаса – кому-то достаточно простого решения из металлопрофиля с размерами 20х40х2 мм, а кто-то выбирает более аристократичную и привлекательную металлическую ковку.
