Монтаж ондулина

Выполняем кровельные работы – алгоритм монтажа

Инструкция четко описывает последовательность действий, которые вам необходимо выполнить, чтобы получить качественное кровельное покрытие. Сначала нужно определиться с количеством листов и произвести их разметку. В случаях, когда кровля была покрыта обычным серым шифером, проблемы с расчетом необходимого числа евро-изделий отсутствуют. Геометрические размеры ондулина и стандартных шиферных листов одинаковые. Разметку изделий выполняйте на земле. Просто отметьте карандашом требуемые размеры ондулина.

Обустройство крыш из ондулина

Разрезание евро-шифера осуществляется без малейших проблем. Для этих целей идеально подходит ножовка по древесине. Желательно смазать пилу солидолом либо машинным маслом. Тогда ножовка не будет застревать в ондулине. При наличии у вас электропилы процедура резки листов проводится в разы быстрее. Заметим, что вы можете применять и ручной инструмент, и циркулярку. Приступаете к монтажу обрешетки. Не забывайте, что инструкция дает строгие рекомендации по виду каркаса для кровель с разным углом наклона. Четко придерживайтесь требуемого шага установки деревянных брусков. Последние фиксируются на стропилах

При этом необходимо принимать во внимание дистанцию между осями брусков

Если вы хотите, чтобы элементы обрешетки лежали по горизонтали по-настоящему идеально, нужно самостоятельно сделать простой шаблон и прикрепить его по отношению к карнизу кровли параллельно. Это нехитрое приспособление позволит вам правильно (а главное – быстро) смонтировать каркас для укладки мягкого шифера. Установку ондулина начинайте от ската кровли до ее верхней части и обязательно с подветренной стороны. В этом случае конструкция получится очень прочной и надежной – порывы ветра не смогут разрушить ее монолитность. Первый ряд изделий прикрепляете к стропилам гвоздями либо саморезами со шляпками. Метизы выбивайте в гребень волны. Сначала фиксируйте нижнюю часть мягкого шифера, после этого крепите лист на перекладины (поперечные) обрешетки.

Вторую линию листов монтируйте на предыдущий ряд

Здесь важно добиться следующего. Стыки между евро-шифером каждого последующего ряда должны приходиться четко на середину нижних листов

У вас не должно быть вертикальных швов. По сути, вы будете выполнять стандартную кирпичную кладку. Но вместо камня в ней используются листы ондулина. Описанная методика монтажа кровельных изделий существенно повышает прочность боковых стыков, так как последние будут состоять всего из трех листов, а не из четырех. По аналогичной схеме выкладываете остальные ряды, прибиваете ондулин, проверяете качество своей работы. Если все нормально, можно начинать финальную отделку крыши. Об этом в следующем разделе.

Правила монтажа ондулина

Правила монтажа максимально простые, запомнить и применять их под силу даже тем, кто раньше не занимался монтажом кровельного покрытия.

Битумные листы крепят либо на сплошную, либо на разреженную обрешетку, соблюдая рекомендуемые величины нахлестов. Точные данные представлены в таблицах ниже.

Данные для крыш с наклоном 5-10 градусов.

Параметр «Смарт» DiY «Компакт»
Нахлест торцевой, см 12 30 30
Нахлест по бокам, кол-во волн 2 2 2
Свес карнизный, см 7 7 7
Число гвоздей на 1 лист, шт. 20 16 15

Обрешетка обустраивается сплошная.

Сплошная обрешетка из листовых материалов

Данные для крыш с наклоном 10-15 градусов.

Параметр «Смарт» DiY «Компакт»
Шаг обрешетки, см 45 45 20
Нахлест торцевой, см 12 20 24
Нахлест по бокам, кол-во волн 1 1 1
Свес карнизный, см 7 7 7
Число гвоздей на 1 лист, шт. 20 16 15

Данные для крыш с наклоном более 15 градусов.

Параметр «Смарт» DiY «Компакт». 17-27 градусов «Компакт». Более 27 градусов
Шаг обрешетки, см 61 61 26,7 43
Нахлест торцевой, см 12 17 20 14
Нахлест по бокам, кол-во волн 1 1 1 1
Свес карнизный, см 7 7 7 7
Число гвоздей на 1 лист, шт. 20 16 14 13

Для сплошной обрешетки применяется:

  • фанера ФСФ;
  • доска обрезная/необрезная;
  • плиты ЦСП;
  • плиты ОСП-3 и т.д.

Обрешетка сплошная из доски

Цены на фанеру ФСФ

фанера ФСФ

Разреженную обрешетку делают из:

  • доски толщиной не менее 25 мм;
  • брусков толщиной не менее 25 мм.

Разреженная обрешетка

Из доборных элементов (в зависимости от конструкции крыши бани) могут понадобиться:

  • планки ендовные длиной 100 см, шириной 50 см;

  • планки коньковые 100 х 50 см;

  • лента герметизирующая 250 х 30 см;

  • щипцовые планки 100 х 21 см;

  • гвозди длиной 70 мм;

  • фартук покрывающий длиной 93 см, толщиной 1,5 мм;

  • заполнитель из вспененного полиэтилена, толщина 19 мм, длина 85 см;

  • паро- / гидроизоляция / супердиффузионная мембрана “Ондутис”.

Общие правила выполнения работ по монтажу битумных листов.

Правило Описание

Оборудование для безопасного монтажа

При работе на крыше обязательно использовать страховочный пояс и канат. Страховочные канаты запрещается крепить к оголовкам дымовых или вентиляционных труб. Для перемещения по крыше необходимо использовать лестницу с зацепом, трапы с поперечными планками для упора ног.

Погодные условия, препятствующие монтажу

Дождь, град, туман, гололед, ветер со скоростью более 10 м/с – при таких погодных условиях производить укладку листов запрещено.

Температура проведения работ

Битумные листы укладывают строго при температуре воздуха выше -5°С, но не более +30°С. В жаркую погоду ондулин становится слишком пластичным и работать с ним неудобно, особенно начинающим мастерам.

Разметка

Размечать листы удобно цветным карандашом, используя линейку, рейку, натянутую нить или ровный заводской край другого листа ондулина.

Укладка листов с учетом направления ветра

Определите направление превалирующих ветров для вашей местности. Укладку листов необходимо начинать с нижнего края крыши, с той стороны, где нет ветра.

Изменение формы листа в процессе укладки

Растягивать или сжимать битумные листы более чем на 1 см крайне не рекомендуется.

Укладка второго и последующего рядов

Второй, а затем каждый четный ряд должен начинаться не с целого листа, а с распиленного надвое вдоль. В одном месте не должно сходиться сразу 4 угла листов, иначе не избежать деформации кровельного материала.

Порядок вбивания гвоздей в битумные листы

● Все гвозди вбивают в верхний гребень волны под прямым углом к обрешетке. ● Первые четыре гвоздя вбивают в углы листа. ● Снизу и сверху гвозди забивают в каждый гребень. ● В центральной части гвозди вбивают через одну волну, чтобы ондулин не деформировался. ● В идущую внахлест крайнюю волну гвозди вбивают во время монтажа следующего листа.

Перечень правил для монтажа ондулиновой кровли

Когда выполняется монтаж крыши из ондулина, строителям приходится передвигаться прямо поверх новых листов покрытия

Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками

Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров (прочтите: «Размер листа ондулина — технические характеристики») предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.
Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.

Ондулиновая кровля, независимо от того, кладется ли она на старое покрытие или устраивается как самостоятельная конструкция, обязательно крепится к деревянной обрешетке. Для ее изготовления подойдут брусья сечением 4×6 см, величина шага зависит от угла уклона ската крыши: -если угол менее 10 градусов, то нужна сплошная обрешетка; -при скате в 10-15 градусов элементы обрешетки крепятся с промежутком в 45 см; -на крутые крыши кладется обрешетка, шаг которой равен 61 см.
По всем правилам использования ондулина при монтаже листов следует избегать образования 4-х нахлестов в одном углу, что чревато деформацией закрепленного края материала.
Благодаря особой технологии производства вес материала значительно меньше веса других аналогичных покрытий, поэтому работать с ним гораздо удобнее, к тому же если ондулин монтаж инструкция будет полностью соблюдена, то кровля из ондулина полностью сохранит свои качества на протяжении всего срока эксплуатации.

Ондулин обладает хорошей гибкостью, но использовать это свойство следует только в пределах допустимого. Так, сильная натяжка листа и закрепление его в таком положении к обрешетке может стать причиной его растрескивания. Изначально может показаться, что полотно лежит ровно, но через некоторое время на кровельном настиле появятся волны, которые постепенно начнут увеличиваться и, в конечном счете, разрушат покрытие
При укладке ондулина нужно обратить внимание на соблюдение линейности вертикального и горизонтального соединения каждой листа и всей кровли в целом. Не растягивайте ондулин, располагайте его ровно с небольшим запасом на нахлесты

Монтаж свеса кровельного покрытия выполняется строго по инструкции, иначе слишком длинный будет прогибаться, короткий – станет причиной попадания осадков и мусора.

Каждый этап работы должен быть выполнен качественно, с соблюдением обозначенных правил. Так, неверный расчет величины шага обрешетки приведет к неправильному монтажу всей кровли, которую придется либо переделывать сразу, либо демонтировать уже в ближайшее время (прочтите также: «Расчет ондулина на крышу — свойства и монтаж»).

Основные этапы монтажа кровельного настила

Технология укладки ондулина достаточно проста. Работы выполняются в несколько этапов.

  1. Разметка листового материала. Ондулин имеет форму традиционного волнистого шифера. Для разметки рекомендуется взять цветной карандаш, контрастный по отношению к окраске еврошифера. Чтобы линии разметки были ровными, в качестве линейки удобно использовать обрезок того же материала.
  2. Резка листов. Чтобы самостоятельно разрезать лист ондулина вдоль или поперек, достаточно использовать обычную ножовку по дереву. Чтобы полотнище ножовки не застревало в процессе распилки, его рекомендуется слегка смазывать маслом в процессе работы. Для резки ондулина также можно применить ручную или циркулярную электропилу.
  3. Установка листов. Подъем материала на крышу не требует использования приспособлений – лист ондулина весит около 6 кг. Чтобы правильно уложить еврошифер, предварительно требуется определить преобладающее направление ветров в данной местности. Монтаж ондулина должен начинаться с подветренного ската. Первым монтируется нижний ряд ондулина, начиная с целого листа. Второй ряд требуется начать с половины листа, чтобы минимизировать количество нахлёстов на боковом стыке. Использование натянутой веревки поможет укладывать листы материала строго параллельно карнизу.
  4. Крепление ондулина. Крепить листовой материал необходимо при помощи гвоздей (около 20 штук на лист), которые забиваются на концах листов в нижней части волны и в нахлёстах. Крепления должны приходиться на бруски обрешетки.
  5. Монтаж конькового элемента. Крепить коньковый элемент требуется к добавочным доскам обрешетки. Гвозди вбиваются в наружные части волн одулина, стыкующиеся с коньковым элементом.
  6. Оформление ендов, щипца, ребер крыши, бокового стыка кровли. Для этих целей используются фирменные материалы Ондулин – ендовы, коньковые и щипцовые элементы. В местах стыков рекомендуется предусмотреть дополнительную гидроизоляцию.
  7. Установка кровельного вентилятора. Элемент монтируется по каждой волне в местах сопряжения с листовым материалом. Верхний лист должен иметь нахлест на основание кровельного вентилятора.
  8. Убираем просветы между листами своими руками. Если требуется ликвидировать просветы между настилом кровли и карнизом либо коньком, используется специальный наполнитель. При этом необходимо позаботиться о вентиляции кровельного пирога и чердачного помещения.
  9. Монтаж на крышу вентиляционных труб Ондулин. Труба крепится гвоздями по каждой волне основания, при этом ее верхняя часть монтируется внахлест поверх основания.
  10. Вентиляционная гребенка на крышу. Данный элемент препятствует попаданию в кровельный пирог птиц и насекомых. Вентиляционная гребенка устанавливается на карниз под листы еврошифера. Крепится при помощи гвоздей.

Правила укладки еврошифера предписывают особое внимание уделять качественной гидроизоляции стыков, карнизов кровли и других проблемных мест. Производители кровельного материала Ондулин рекомендуют использовать специально разработанную ленту Ондуфлеш

Инструкция по монтажу ондулина позволяет создать качественное, надежное и долговечное кровельное покрытие своими руками. При использовании фирменных дополнительных элементов вы получите эстетичную кровлю, которая будет привлекательно выглядеть и прекрасно дополнять общий облик дома, коммерческого сооружения или другой постройки.

Ремонт крыши бани. Пошаговая инструкция

Рассмотрим вариант обновления крыши бани без демонтажа старого покрытия, которое в данном случае представлено оцинкованным профнастилом.

Баня с металлической крышей, требующей реставрации

С помощью ондулина можно устранить все недостатки старой кровли:

  • некачественные стыки, приводящие к протеканию;
  • повышенный износ материала с большой теплопроводностью.

Изъяны старой кровли

Этап 1. Сделайте замеры и подготовьте доски толщиной не менее 25 мм для монтажа обрешетки и контробрешетки.

Замеры

Прибейте поверх старого кровельного покрытия доски, расположив их параллельно гребням профнастила.

Крепление вертикальных досок

Перпендикулярно зафиксированным доскам прибейте обрешетку под ондулин. Рекомендуемый шаг обрешетки можно найти в таблицах выше.

Закреплены горизонтальные доски, обрешетка готова

Этап 2. Начинайте укладку и фиксацию листов ондулина. Благодаря небольшому весу листов исключается повышенная нагрузка на несущие конструкции сооружения и фундамент.

Этап 3. Зафиксируйте доборные элементы.

Монтаж ондулина

Ремонт кровли производится с максимально короткие сроки и с минимальными затратами.

Выбираем кровлю: ондулин, гибкая черепица или металлочерепица?

Каждый из этих материалов имеет свои плюсы и минусы. Многие предпочитают металлочерепицу, так как она считается более крепкой. Действительно, во время града еврошифер может повредиться, тогда как оцинкованный металл останется целым. Но на его поверхности по всей крыше появляются сколы, которые скоро начнут ржаветь. Поврежденный лист ондулина заменить проще.

Гибкая черепица более крепкий материал, но ее цена значительно выше еврошифера, а монтаж сложнее.

Купить ондулин в Минске легко с помощью каталога TAM.BY, а изучив специальные предложения, вы сможете совершить покупку с приятной экономией.

Установка дополнительных элементов

Элементы конька, как и сам кровельный материал, необходимо начинать устанавливать на кровельном скате, который располагается напротив основного направления ветра. Коньковый элемент следует зафиксировать гвоздями, которые вбиваются в добавочный брусок обрешётки. Установку необходимо вести по внутренним частям волн листа. Для оформления ендов, которые изготовлены из «Ондулина», первоначально необходимо подготовить дополнительную обрешетку. Щипец следует оформить с применением конькового или щипцового элементов, которые имеются в ассортименте продукции. Для того чтобы оформить щипец, можно применить еще одну технологию, которая актуальна только лишь при плюсовой температуре внешнего воздуха. Крайняя часть полотна «Ондулина» должна быть замкнута и зафиксирована гвоздями на щипковой доске. Когда оформляются ребра крыши, необходимо применять щипцовые или коньковые элементы.

Этап I. Проектирование кровли

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.

Независимо от производителя, такая кровля выглядит так:

Здесь, еще на этапе проектирования, определитесь с кровельным пирогом. Под ондулином можно делать как холодную кровлю с чердаком, так и теплую, для будущей мансарды. То, что ондулин якобы плавится и распространяет неприятный битумный запах в жару – неправда, если мы говорим о фирменном материале.

Конечно, продукция кустарного производства без опознавательных знаков и не такое может делать. И когда еврошифер просто не предназначен для жаркого солнечного климата, как Gutta, у которого под лучами солнца даже проступают битумные пятна. А потому подумайте о безопасности крыши вашего дома.

Также в процессе монтажа нужно будет правильно организовать вентиляцию такой крыши. Мы подготовили для вас иллюстрацию, чтобы вы могли легко разобраться с этими понятиями:

Рассчитать количество листов ондулин для скатов кровли не сложно, главное знать их полезную площадь. Так, как мы уже говорили, Ондулин представлен в трех вариантах, и у каждого из них своя конструкция, габариты и полезная площадь. например, у Ондулин DIY меньше волн, а у Смарт есть дополнительный «умный» замок Smart Lock, а листы Ондулин Компакт небольшие размеры.

Конкретно полезной площадью считается площадь листа без учета торцевых и боковых нахлестов. Как раз на нее нужно делить площадь скатов, и выйдет точное количество листов. Но помните, что нахлест напрямую зависит от угла наклона крыши, и чем он больше, тем меньше нахлест, и наоборот.

Так, при больших углах наклона ондулин принято монтировать с боковым нахлестом в волну, а при небольшом угле нахлест делают в две волны. С другой стороны, чем больше уклон кровли, тем больше торцевой нахлест, ведь это необходимо для предотвращения протечек во время ливня, косом дожде, сильном ветре и луж из талой воды.

Оценка преимуществ и недостатков

Как бы ни старались разработчики кровельных покрытий, достичь совершенства пока никому не удалось. В том числе инженерам, трудившимся над изобретением и модернизацией ондулина. Как и любая другая кровля, еврошифер наделен неоспоримыми достоинствами, но все-таки не лишен некоторых недостатков.

Задача покупателя заключается в трезвом сопоставлении плюсов с минусами черепицы ондулин, чтобы в итоге решить вопрос пригодности материала для кровли любимой загородной собственности.

Для начала перечислим плюсы еврошифера, это:

  • Минимальное влагопоглощение. Битумная пропитка, обогащенная полимерами, полностью заполняет все поры прессованного материала, лишая воду малейшей возможности проникнуть в его толщу и под него, в подкровельное пространство.
  • Высокая шумоизоляция. Созданный из множества волокон материал превосходно препятствует прохождению звуковых колебаний извне и изнутри постройки. Это качество крайне привлекательно для приверженцев обустроенных мансард.
  • Устойчивость к биологической и химической агрессии. Кровлю из еврошифера не повредит кислотный дождь, дым предприятий, не разъест плесневый грибок и гнилостные бактерии.
  • Технологичность. Ондулин без затруднений режут, крепят, при необходимости загибают материал в требующихся местах. Лист материала весит всего лишь 6 кг. С обустройством кровли европейским шифером запросто справится без помощников один человек.
  • Универсальность. Еврошифер используют в кровельных работах, независимо от климатической специфики объекта. Он отлично сопротивляется частым порывистым ветрам и держит снежные заносы.

Все же заметим, что битумный шифер – материал, безукоризненно подходящий для средних широт. В знойную погоду содержащийся в нем битум может расплавиться, а кровля деформироваться. В крепкие морозы листы становятся хрупкими.

Немаловажное достоинство – безопасность материала по экологическим критериям. В процессе эксплуатации он не выделяет угрожающих окружению токсинов

Отслужившую кровлю без проблем утилизируют – достаточно просто сжечь.

Перечень недостатков короче, но к нему тоже следует присмотреться. К минусам причислена:

  • Недостаточная прочность. По показателям сопротивляемости битумный материал все же не сравнится с кровельной жестью и глиняной черепицей. Служит он меньше указанных соперников. При нарушении правил укладки ондулин может местами прогнуться или утратить волнистый рельеф.
  • Горючесть. Волнистые битумные листы пропитывают антипиренами, но эти мероприятия не могут полностью исключить способность материала поддерживать зарождающийся огонь, хотя для возгорания еврошифера требуется долгое воздействие высоких температур.
  • Нестойкость цвета. В ходе эксплуатации яркая битумная кровля все же «полиняет». Потеря цвета свойственна даже оригинальной продукции, которая утратит яркость через 5 – 7 лет. Подделки выцветают гораздо быстрее.

Минусы волнистых битумных листов, конечно, перекрываются доступностью цены, кстати, объясняющей и оправдывающей небольшие эксплуатационные сроки.

Никто из производителей не обещает, что сооруженная из еврошифера кровля простоит больше 15 лет. Это намного меньше, чем 50 лет профилированной кровельной стали и 100 лет керамики или натурального камня.

Отметим, что эксплуатационный срок и надежность кровли из ондулина во многом зависит от грамотного выполнения монтажа, со спецификой которого стоит ознакомиться как самостоятельным мастерам, так и тем, кто прибегает к услугам наемных строителей.

Технология монтажа

Ондулин обычно устанавливают на мансардные или чердачные кровли, у которых шаг обрешетки составляет 450 мм.
Небольшой вес материала дает возможность выполнять его установку самостоятельно с соблюдением технологии монтажа.
Для монтажа ондулина не требуется специальная подготовка.Необходимо соблюдать определенные правила:

  • если у крыши угол наклона от 5 до 10 градусов, то обрешетка устанавливается сплошная. Для этого используют обработанные доски или фанеру.При этом концевой нахлест должен равняться 300 мм. А нахлест боковой — две волны;
  • если угол наклона скатов кровли находится в диапазоне 10 — 15 градусов, то набивают доски обрешетки с шагом 450 мм. Нахлест на концах составляет в таком случае 200 мм, а нахлест боковой составляет одну волну;
  • если угол наклона составляет больше 15 градусов, то обрешетка может быть выполнена по осям с шагом 600 мм. Величина концевого нахлеста в таком случае составляет 170 мм, а боковой нахлест равняется одной волне.

Монтируется ондулин в таком порядке:

  1. Бруски обрешетки к стропилам прибиваются по осям. Прибиваются с шагом, зависящим от угла наклона скатов.
  2. Укладывать листы ондулина начинают от края ската в направлении дуновения преобладающих ветров. Крепление второго ряда начинается с половины первого листа предыдущего ряда.То есть, делается смещение на половину листа.
  3. Крепится лист ондулина к доскам обрешетки при помощи специальных гвоздей. Такие гвозди, как правило, имеют шляпку из поливинилхлорида или полипропилена.
    Гвозди забивают в глубине волны на конце листа. Также забивают гвозди с каждой стороны на нахлестах.Крепление производится через волну к промежуточным брускам обрешетки.
  4. Прибивание гвоздей производится с двух сторон. Также лист прибивают в середине через волну.На один лист расходуется всего 20 гвоздей. Если вы раньше никогда не прибивали ондулин, то следует использовать шнур для строгого выравнивания ряда гвоздей.
  5. Как и еврошифер, элементы конька крепятся на скате, который расположен напротив направления ветра. Крепят коньковый элемент также гвоздями к брускам обрешетки внутри волн листов ондулина.
  6. Для устройства ендов используется специальный материал для крыш из ондулина. Вначале устанавливается дополнительная обрешетка, на которую укладывают материал для оформления ендовы.
  7. Для оформления щипца используются специальный щипцовый элемент, которых достаточно много в ассортименте. Если же такой элемент отсутствует, то можно загнуть крайнюю часть ондулинового листа и прибить гвоздями к щипцовой доске.
  8. Ребра жесткости крыши также оформляют с использованием щипцовых элементов.
  9. Если боковой стык кровли примыкает к вертикальной стене, то это место оформляется при помощи ендовы, которую изготавливают из ондулина. В месте стыка обязательно дополнительно прокладывают изоляцию.
  10. В тех местах, где производится стык кровли и вертикальной стены, используют фартук, который также изготавливают из ондулина. Стык дополнительно герметизируют, чтобы избежать попадания влаги внутрь.Для крепления фартука используют гвозди.
  11. Если требуется ликвидировать просвет между карнизом и листами ондулина, то используется специальный наполнитель. Если не предусмотрена вентиляция чердачного помещения, то можно обойтись без наполнителя.
  12. Для того чтобы гидроизоляция карниза была качественной, применяют универсальный карнизный короб.
  13. Если требуется на кровле устроить выход вентиляционного канала, то используются специальные трубы, специально изготавливаемые для крыш из ондулина. Крепится такая труба при помощи гвоздей на каждой волне.Верхнюю часть укладывают внахлест поверх основания.
  14. Если стропильная система крыши и обрешетка изготовлены из металла, то для крепления используют саморезы. Вначале при помощи дрели изготавливается отверстие, куда затем закручивается саморез.
  15. Для гидроизоляции стыков между листами ондулина используется самоклеящаяся лента Ондуфреш, разработанная специально для этого материала. Лента очень эффективна также для гидроизоляции мест, где с кровлей соединяются кровельные окна, для придания законченного вида месту стыка ендовы с кровлей, для гидроизоляции карнизов.
  16. В качестве надежного пароизолятора используют специальный подкладочный материал Ондутис R70.

Размеры листа ондулина и его потребительские свойства

Производство этого кровельного материала осуществляется с 1994 года. Тогда его изобрели во Франции. В нашей стране он появился относительно недавно, но популярность себе снискал вполне заслуженную. Технология производства еврошифера, так еще называют у нас ондулин, основана на пропитке битумом спрессованной целлюлозы. Листы изготавливают волнистыми, похожими на обычный всем знакомый шифер.

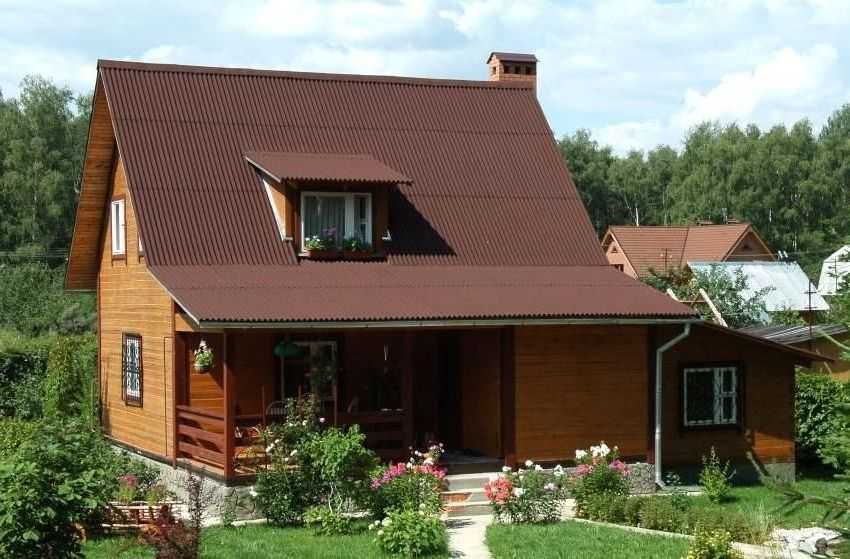

Крыша из ондулина — практичная, долговечная и эстетически привлекательная.

Окраска листов зависит от пигмента, добавленного в битумную пропитку, а также от ее насыщенности. Поверхность листов обработана термосмолой и другими минеральными компонентами. Это и обеспечивает влагонепроницаемость и прочность.

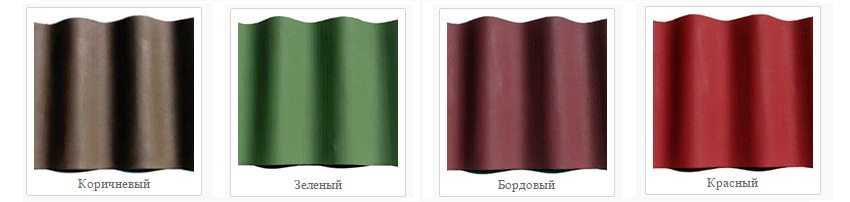

Листы ондулина доступны в самых разнообразных цветовых решениях.

Ондулин, фото которого можно найти в различных интернет магазинах, состоит из нескольких веществ:

  • Минеральные наполнители.
  • Термическая смола с пигментами из минералов.
  • Очищенный от примесей битум.
  • Волокна целлюлозы.

На заметку! Так как в составе ондулина преобладают битумные компоненты, то при нагревании он выделяет стойкий запах нефтепродуктов. По этой причине его не рекомендуют применять в детских учреждениях и в местах, где воздух плохо циркулирует.

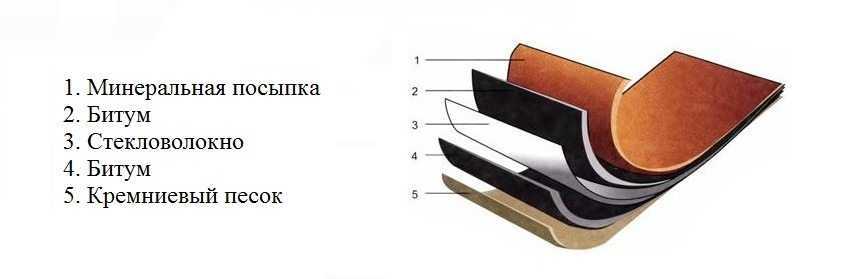

Состав листа ондулина — вид в разрезе.

Стандартные размеры листа ондулина не сильно отличаются от размеров листов шифера и составляют:

  • Длина нормальная – 2 м.
  • Ширина общепринятая – 0,95 м.
  • Толщина изделия – 3 мм.
  • Волна имеет высоту 3,6 см.
  • Масса одного листа – 6 кг.

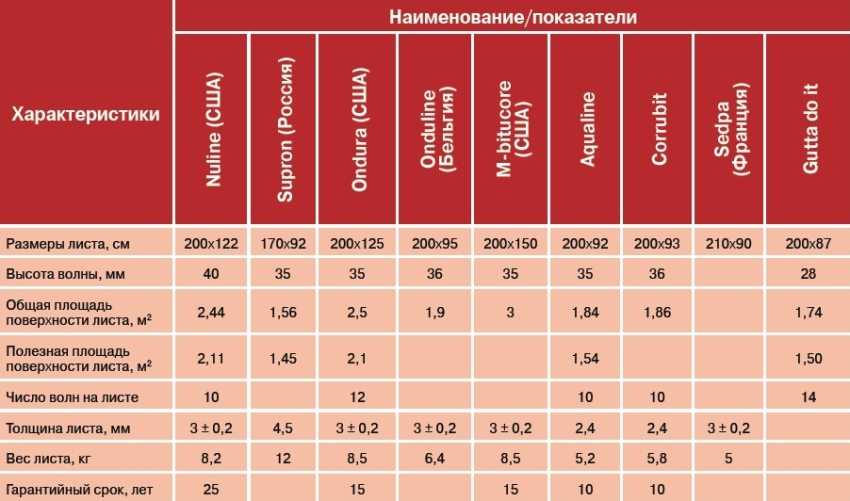

Размеры и характеристики листов ондулина разных производителей.

Разница заключается в весе, который значительно меньше, и более мелкой высоте волны. Именно вес является главным преимуществом перед другими кровельными материалами. Ведь детали стропильной системы под ондулиновую кровлю могут быть гораздо тоньше. Так как этот материал можно условно отнести к мягкому типу кровли, то монтаж его очень удобен. Крепят листы к обрешетке гвоздями с большими шляпками. Резать их можно обычной ножовкой или циркулярной пилой. Размеры ондулина допускают его укладку в одиночку или вдвоем, что сильно удешевляет стоимость монтажных работ. В качестве недостатков укажем: запах при нагревании и низкий класс пожарной безопасности.

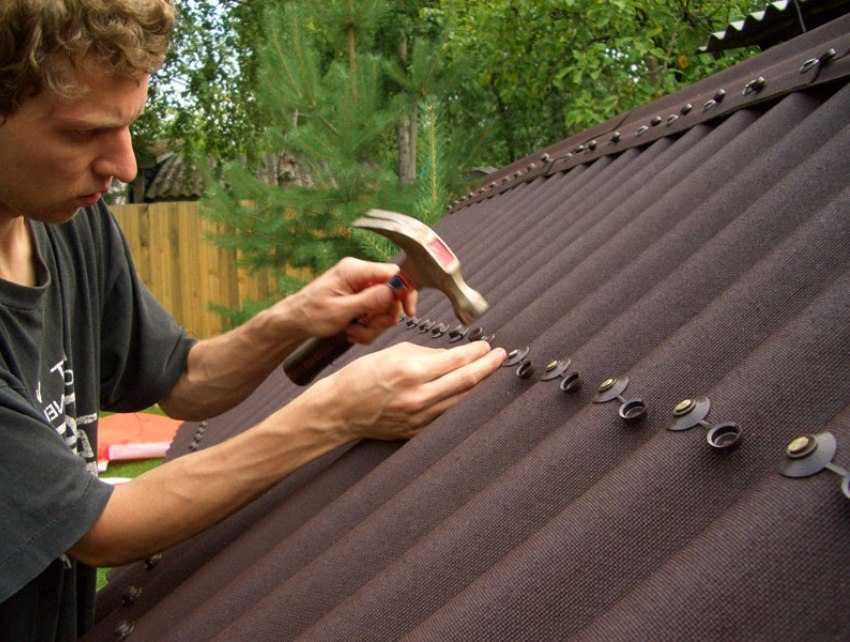

Ондулин крепят с помощью специальных гвоздей с закрывающимися шляпками.

Свойства ондулина

Это покрытие для кровли принято использовать при проведении строительных или ремонтных работ на крышах жилых или промышленных зданий. Материалу присущи такие положительные характеристики, как разнообразная гамма цветов, удобные размеры ондулина, гибкость, долгий срок эксплуатации, простота в монтаже.

Технические характеристики ондулина

Процесс создания ондулина сводится к прессованию волокна из целлюлозы в напоминающие стандартный шифер листы, которые затем покрываются битумом.

Сверху на ондулин наносятся отверждающие смолы и минеральные пигменты.

От этой технологии зависят следующие показатели:

  • защитные свойства покрытия;
  • внешняя привлекательность;
  • долгий эксплуатационный срок.

При изготовлении ондулин размер листа обычно у всех производителей один и тот же. Допускается лишь погрешность в пределах от 2 до 5 миллиметров.

Параметры ондулина:

  • ширина – 95 сантиметров;
  • длина – 2 метра;
  • толщина – 3 миллиметра;
  • высота листовой волны – 36 миллиметров;
  • вес листа – 6 килограммов.

При расчете нужного количества материала некоторые застройщика принимают во внимание только габаритные ондулин размеры листа, хотя его монтаж требует поперечного и продольного нахлеста (прочитайте: «Расчет ондулина на крышу — свойства и монтаж»). https://www.youtube.com/embed/CS6WkNJgNzQ

Так, площадь ондулина, именуемая полезной, снижается до 1,6 м²

Если наклон ската кровли составляет больше, чем 15 градусов, а ее площадь составляет 100 м², то в этом случае понадобится 63 ондулиновых листа и 8 элементов конька (подробнее: «Ондулин — технические характеристики: достоинства и недостатки»).

Характеристика материала и его отличительные свойства ↑

Ондулин – это листовой кровельный материал, изготавливаемый из отходов картонного производства, которые в процессе формовки насыщаются пластичным битумным компонентом. Благодаря такому составу этот вид покрытия отличается рядом замечательных характеристик, а именно:

  •  лёгкость листовых заготовок и удобство их монтажа;
  •  возможность эксплуатации в широком диапазоне температур;
  •  большой выбор цветовых решений, обеспечивающий декоративную привлекательность закрытых ондулином кровель;
  •  экологичность и долговечность (срок службы – более 15-ти лет).

Важно!
Последнее качество кровельного покрытия удаётся реализовать лишь при условии его укладки на сплошной настил или обрешётку.

Различными производителями такими, например, как «Onduline» (Франция), «Gutta» и «Bituwell» (Германия) этот продукт выпускается в виде стандартных листовых заготовок с типоразмером 2х0,98 метра и толщиной от 2,6 до 3-х мм. Наиболее часто встречаются следующие расцветки материала: коричневый, красный, зелёный и чёрный матовый, имеющие целую гамму промежуточных оттенков.

В комплект изделий от указанных производителей обязательно входит набор специальных метизов (гвоздей). Цены на этот вид кровельного покрытия колеблются в пределах от 415 до 480 рублей за один лист.

Вес ондулина (одного листа) составляет 6,4 кг. При этом длина составляет 200 см, ширина – от 95 см до 104,5 см.

Ондулин отличается высокой степенью прочности и влагостойкости, не боится температурных перепадов. В случае дождя или сильных порывов ветра материал не издает сильного шума, который в аналогичных условиях создает кровля из черепицы.

Незначительный недостаток ондулина заключается в том, что под воздействием ультрафиолета его поверхность может выгорать. Однако данный нюанс не влияет на отличительные свойства материала, которые сохраняют без изменений на протяжении долгих лет его эксплуатации. Кроме того, в продаже всегда есть краска, использование которой поможет восстановить первоначальный вид кровельного материала.

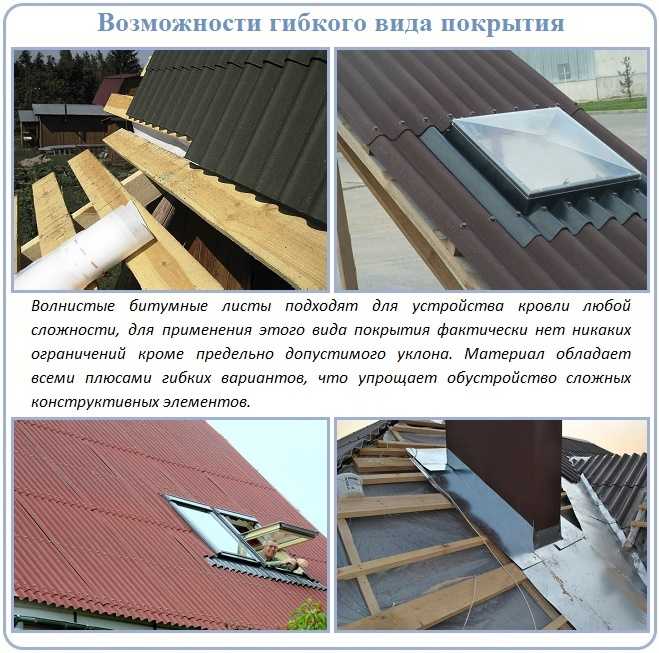

Рассмотрим более подробно те условия, при которых без особого труда удаётся покрыть ондулином крышу бани или дачи, например.

Ондулин – делаем крыши по-новому

Интересующие нас кровельные изделия, часто называемые мягким или евро-шифером, представляют собой синтетический современный материал, в котором дополнительно присутствуют специальные добавки. В составе ондулина есть дистиллированный битум, целлюлоза, минеральные пигменты, особые наполнители, природные смолы. Эти компоненты придают описываемым изделиям для монтажа кровель жилых домов и зданий различного назначения уникальные свойства.

Мягкий шифер имеет следующие достоинства:

  • малый вес;
  • доступная цена;
  • отличные гигиенические показатели;
  • инертность к химически агрессивным соединениям;
  • устойчивость к атмосферным воздействиям и существенным температурным перепадам;
  • большой выбор цветовых решений;
  • высокая величина шумопоглощения;
  • отличная гибкость и прочность (евро-шиферу не страшны порывы ветра до 180–190 км/ч);
  • простота интеграции с любыми инженерными конструкциями и системой водоотвода;
  • повышенная стойкость к истиранию в процессе эксплуатации.

Мягкий ондулин для крыши

Ондулин в листах имеет фиксированные размеры – 200х95 см. Работать с такими изделиями очень удобно. А вот конструктивно сложные кровли лучше обустраивать при помощи евро-черепицы. В данном случае количество отходов материала будет меньшим. Правда, далеко не каждый мастер-самоучка сможет правильно смонтировать крышу с множеством изгибов. Для проведения подобных работ разумнее будет привлекать профессионалов в строительной отрасли.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
