Монтаж торцевых планок на кровлю из металлочерепицы

Особенности и предназначение торцевой и карнизной планки

Каждая из указанных планок изготавливается по аналогичной технологии, что и металлочерепичный лист, из которого формируется кровельный настил.

Производят планки из металлического профиля, состоящего в свою очередь из пассивированной и оцинкованной стали 0,4-0,5 мм в толщину.

Профиль также подлежит последующему покрытию полимерным защитным слоем – указанное покрытие может быть полиэстеровым либо пластизоловым, а что касается металлочерепицы композитного типа, то при ее изготовлении применяют базальтово-крошечное покрытие.

Если говорить о функциональной нагрузке, которую несут рассматриваемые элементы, то состоит она в следующем:

Карнизная планка являет собой продолговатый элемент, состоящий из аналогичного остальному покрытию материала. Основной функцией карнизной планки служит защита лобовой карнизной доски от попадания на нее влаги при воздействии атмосферных осадков и, как следствие, оберегание от влаги всего пространства под кровлей.
Торцевая планка для металлочерепицы в свою очередь имеет идентичную конструкцию, что и карнизная, но подлежит креплению в отличие от второй на боковых торцах кровельных скатов, а не в карнизной части.Перекрытием торца торцевая планка несет двойную функцию:

1. Защищает обрешетку от промокания.
2. Защищает кровельный настил от ветровой нагрузки (не дает сорвать крыши сильным порывам ветра).

Вследствие последнего торцевая планка и получила свое второе наименование – ветровая планка для металлочерепицы.

Устройство карнизной планки

Установка карнизной планки на кровлю из металлочерепицы выполняется в соответствии со следующими правилами:

Начинают с устройства лобовой доски, которую прикрепляют к торцам стропильных ног посредством оцинкованных гвоздей. Заменой лобовой может стать карнизная доска, прикрепляемая в специальных стропильных пазах.

После этого карниз подлежит подшивке при помощи профнастила или шпунтованной доски.К стене здания при этом крепят опорный брус, который будет служить в качестве второй опоры для подшивки кровельного карнизного свеса.
Прежде чем смонтировать карнизную планку, прикрепляют кронштейны для устройства водосточного желоба.
Они могут крепиться как на карнизной доске, так и непосредственно на стропилах.
Затем устраивают карнизную планку, монтаж которой должен предшествовать монтажу металлочерепицы.Планка устанавливается в натяжку поверх кронштейнов для водостока и крепится при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами предполагается в районе 30-35 мм.

Крепление карнизной планки

По окончанию настила кровельного ковра, основным материалом которого служит металлочерепица – торцевая планка монтируется с тем, чтобы закрыть собой торцы кровли из металлочерепицы своими руками.

Устройство торцевой планки производится следующим образом:

Ее устанавливают на высоту волны металлочерепицы выше относительно уровня обрешетки. При этом угол торца крыши должен быть полностью перекрыт.
Крепят торцевую планку сверху и по бокам саморезами. Верхние саморезы крепят планку к гребням волн металлочерепицы.
Нахлест при наращивании планки предусматривают до 50 мм.
Стык между кровельным покрытием и планкой подлежит тщательной герметизации.

Если при формировании кровельного настила вами правильно были установлены как сам настил, так и пара карнизная + торцевая планка – металлочерепица, наверняка, будет служить очень долго. Защита подкровельных компонентов кровельного пирога под металлочерепицу планками отыгрывает при этом существенную роль.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют «еврошифером». Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Ендова

Ендовые планки (разжелобки), так же как и металлочерепицу, изготавливают из оцинкованной листовой стали, покрытой слоем полимерного материала. Для качественного обустройства, особенно при не сплошном настиле крыши, лучше приобретать изделия толщиной не меньше 0,7 мм. Ширина детали зависит от длины планки и ширины выстилки и может составлять от 30 до 60 см.

ОБРАТИТЕ ВНИМАНИЕ!

Элементы шириной 30 см рекомендуется использовать в случае, когда длина ендовы составляет не больше 4 м или для обустройства простых скатов
. Оптимальная величина напуска металлочерепицы над планкой составляет 25 см. Это что касается нижней ендовы. Размер же верхней детали не особо важен, так как она используется лишь в качестве декоративного элемента.

Монтаж
ендовых планок включает в себя следующие действия:

До того как приступать к установке элементов нужно убедиться в целостности гидроизоляционного материала.
В ендове монтируют сплошную обрешетку из досок, поверх которой настилают гидроизоляцию.
Крепят кронштейны для системы водостока.
Устанавливают карнизную планку.
Монтируют листы разжелобка от низа к верху, крепя их кровельными саморезами. Все детали укладывают с нахлестом 20-30 см.
Выступающие края планок срезают, после чего места срезов обрабатывают специальным покрасочным составом.

Ендова на металлочерепицу

Укладывают листы металлочерепицы на смежных по ендове скатах.

Стыки листов при необходимости закрывают верхними ендовыми накладками
. Их укладывают с нахлестом друг на друга не менее 10 см.

ОСТОРОЖНО!

Нельзя вкручивать саморезы ближе, чем на 25 см от оси ендовы
.

Монтаж фронтонной планки – завершение работ по укладке металлочерепицы

Т.к. торцевая планка завершает цикл перекрытия крыши, то перед ее установкой проводится ряд предварительных работ. На этом этапе обязательно монтируется карнизная планка. Но перед ее фиксацией на стропилах крепятся изготовленные или приобретенные крюки для удержания комплектующих водосточных системы. Над ними специальными саморезами под металлочерепицу к карнизной и лобовой доске прибивается карнизная планка. Только после этого можно приступать к укладке финишного покрытия (металлочерепицы). Фронтальный же элемент кровельной системы венчает все предыдущие работы и закрепляется на полностью покрытые кровельным материалом скаты. Он маскирует все торцы, закрывает доступ к пространству под кровлей ветру и осадкам.

Укладывается ветровая планка для металлочерепицы в такой последовательности:

Дополнительно на торцевую рейку шаговой обрешетки прибивается гвоздями или саморезами деревянный брусок 40 х 40 мм. Такое сечение решетчатой конструкции считается оптимальным при укладке металлочерепицы. Брус, как и вся обрешетка, должен дополнительно быть пропитан антисептиком и противопожарным средством.
Затем производится «примерка»: фронтальная планка прикладывается так, чтобы получилось полное перекрытие угла с торца кровли от дополнительного прибитого бруска до плоскости металлочерепицы. Расстояние будет отличаться на высоту профиля листа черепицы. Данный размер переносится на панель покрытия. Здесь будут располагаться линии сгиба и реза.
Перед тем как крепить ветровую планку на металлочерепицу, ножницами по металлу подрезается край панели (по разметке).
Специальным зажимом отгибается вверх край панели, ориентированной на фронтон

При качественном подгибе лист черепицы должен плотно прилегать к боковой плоскости прибитого дополнительного бруса.
Монтаж панелей черепицы ведется сверху вниз, крепятся они гвоздями к обрешетке.
Важно правильно прибить планку. Для этого саморезы вбиваются по бокам и сверху

Один из верхних метизов дополнительно закрепляет соединение металлочерепицы с ветровой планкой. Размер нахлеста полосы выдерживается в пределах 5 см. Причем, сверху вбиваются коньковые саморезы, а по бокам – торцевые.
Места стыковки элементов кровли и кромки планки герметизируются уплотнителем на самоклеющейся основе.
Нижний край фронтонной полосы оформляется заглушкой: она соединяется с планкой саморезами, образуя закрытый угол.
В завершении нужно закрасить шляпки саморезов при помощи ремкомплекта.

Этап III. Фиксация фасок и профилей

Теперь переходим непосредственно к монтажу софитов. Давайте рассмотрим, для каких задач нужны специальные профили и фаски, которые всегда идут в комплекте:

J-профиль – это основной подвесной элемент. Им обрамляют карнизный свес и стыкуют две панели софитов по длине.
L-образная панель нужна для лобовой планки. Выпускается размерами 15,20 или 25 см, реже – 45 см. Такая планка позволяет подшить кровлю под углом.
J-фаска – это ветровая планка с J-профилем. Она позволяет подшивать свес перпендикулярного стене, и выпускается в размерах 15, 20 и 25 см, иногда 40 см.

Вот как работать с J-планкой. Устанавливать ее нужно параллельно стене дома, а для этого измерьте расстояние между этими планками и отнимите 6 мм для температурного изменения размеров панелей. Далее установите отрезанную панель в пазы и прибейте планку так, чтобы потом крепеж не мешал свободному расширению материала. Соедините панели между собой в замке.

Укладывайте панели в горизонтальном или наклонном положении. Сохраните расстояние между точками крепления в 30 см. А на углах поворота с 45° установите две J-планки, которые будут соединены задними стенками и Н-профилями.

Вот где конкретно фиксируют все эти элементы:

Способ с J-фаской более эстетичный, ведь так хорошо скрывается весь крепеж. Вот как с ней работать:

Шаг 1. Со стороны стены установите J-профиль, прямо на доску, при помощи саморезов с шагом 50-60 см.
Шаг 2. Далее, по верхней линии лобовой доски зафиксируйте финишную планку. Если нужно, обрежьте лишнее, подогнав длину плоской части. Шаг 3. Затем J-фаску нужно вставить в финишную планку и закрепить. Это позволит избежать волнистости самой фаски.

Что касается финишной планки, без нее можно обойтись, если вы будете использовать короткие крюки водостока. Такие крюки крепят прямо в лобовую доску, а J-фаску фиксируют саморезами. Если же торцевая или лобовая доска будут оставаться открытыми ради декоративности, тогда применяйте два J-профиля.

Также, если J-фаску нужно будет повернуть, то следуйте такой инструкции:

Шаг 1. Начинайте монтаж софитов на карниз крыши с угла, и для этого заранее отметьте линию сгиба там, где планка будет согнута на повороте там, где остается 150 мм от края.
Шаг 2. Теперь паз срежьте до сгиба и оставьте только завальцовку у нижней полки.
Шаг 3. На нижней полке проделайте вырез под 45°. Теперь фаску согните так, чтобы край нижней полки оказался снаружи. Сейчас короткий край планки не нужно крепить к обрешетке, т.к. он будет прижат к лобовой доске уже следующей планкой.

Если вы дополнительно будет потом проводить держатели или кабели, тогда в такой обшивке нужно оставлять отверстие на 5 мм больше, чем нужно для сверла. Это также необходимо для сжимания и расширения.

Установка карнизного элемента

Крепление капельника выполняют после монтажа лобовой доски, так как именно к ней будут фиксироваться планки. Кроме этого, должны быть уже установлены крюки для желобов водосточной системы.

Внимание! Карнизная планка подвергается большой нагрузке от ветра. Слабое крепление приведет к отрыву капельника, а вместе с ним могут сорваться листы металлочерепицы.. Процесс монтажа состоит из следующих шагов:

Процесс монтажа состоит из следующих шагов:

Крепление капельника выполняют до укладки металлочерепицы, начиная от угла здания. Планку прикручивают саморезами или прибивают гвоздями к лобовой доске шагом 300 мм. Нижняя полка капельника, то есть его свес должен попадать в углубление крюка, куда будет уложен желоб водостока;
Все последующие элементы укладывают внахлест 50 мм. Для капельников этот показатель специалисты рекомендуют, вообще, увеличивать до 70 мм.

Важно! При наращивании капельника должен соблюдаться нахлест. Он составляет не менее 100 мм.

Виды доборных элементов

Кровля любого объекта представляет собой довольно сложную конструкцию. Во время ее изготовления приходится использовать множество разнообразных элементов.

Неправильно считают те, кто думает, что монтаж металлочерепицы сводится только к укладке материала на крышу дома.

Чтобы конструкция должным образом выполняла свои функции, во время проведения работ по ее монтажу необходимо использовать ряд доборных элементов:

Конёк. Составная часть кровли, располагающаяся на верхушке крыши. Он необходим для маскировки стыков листов металлочерепицы. Также он выполняет эстетическую функцию.
Торцевая планка. Ещё один важный элемент конструкции крыши, на который возложена функция по защите торцов кровли.
Ендова.
Отливы.
Капельники.
Снегозадержатели для металлочерепицы и пр.

Перечисленные изделия улучшают эксплуатационные характеристики крыши и обеспечивают защиту ее ключевых элементов. Не стоит отказываться от их использования во время монтажа металлочерепицы или другого кровельного материала, иначе вам в скором времени придется проводить незапланированный ремонт кровли. К тому же без них у вас возникнут определенные трудности с эксплуатацией. Поэтому устанавливать перечисленные элементы, в том числе и карнизную планку, нужно обязательно.

Как устанавливается планка примыкания

Планка примыкания обязана устанавливаться после окончания укладывания основного слоя установки и кровельного материала ветровой планки. Важным назначением планки примыкания считается фиксирование ендового ковра на отвесных плоскостях. Плюс ко всему планка примыкания находит использование в местах примыкания крыши к печным трубам и вентиляционным каналам, где она выступает как основного герметического компонента. Монтаж этого конструктивного компонента считается конечной операцией по завершении строительства кровли. Планка примыкания кроме защитных параметров выступает также в виде декоративного фрагмента, который придаёт красивый сегодняшний вид крыша.

Планки для металлической черепицы, какие правильно установлены и полностью исполняют собственные обязанности, будут великолепной защитой крыши от ветровых нагрузок и осадков атмосферы, что непременно отразится на продолжительности и надежности эксплуатации.

Разновидности изделий

Собой ветровая доска представляет уголок из пластика или оцинкованного металла и кроме защитных функций выполняет также декоративные.

Виды:

Торцевая. Планка торцевая для профнастила защищает боковые торцевые поверхности кровли от осадков, ветра и конденсата. В принципе это та же карнизная доска, но крепится в другом месте.
Карнизная планка для профнастила монтируется на лобовой доске и служит для защиты крыши от воды и холодного воздуха. Черепица на обрешетке образует небольшой свес, по которому в стропильную систему из атмосферы попадает влага и конденсат. Для предотвращения появления сырости и плесени на деревянных каркасных элементах и выполняется монтаж карнизной доски.

Ветровая доска — это уголок с двумя крепежными полками. Чем полки шире, тем элемент надежнее, а служит он для защиты свеса от влаги и ветра. Торцевая планка часто монтируется вместе с уплотнителем, который повторяет форму волн черепицы, чтоб была обеспечена большая эффективность.

Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
Молоток
Деревянная киянка
Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

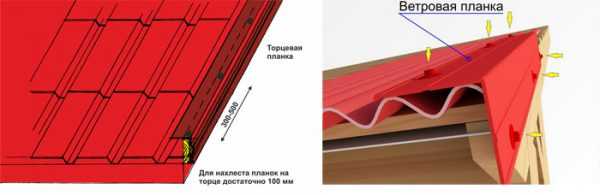

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Монтаж

Перед тем, как начать монтировать карнизную планку, устанавливают лобовую доску. Для этого оцинкованными гвоздями прибивается лобовая доска к торцевым частям стропильных ног.Иногда вместо лобовой доски прибивают доску карнизную, закрепляя ее в специальные пазы, предварительно изготовленные в стропилах.
Следующий шаг – это подшивка карниза. Для этого используют шпунтованную доску, сайдинг или профнастил.К стене дома крепится опорный брус. Этот брус играет роль второй опоры, чтобы можно было подшить кровельный карнизный свес.
Перед началом установки карнизной планки выполняется крепление кронштейнов, в которые затем будут уложены желоба водосточной системы. Кронштейны могут быть закреплены как на самой карнизной планке, так и на торцах стропильных ног.
Карнизную планку устанавливают на место. Если кронштейны водосточной системы закреплены на торцах стропил, то она устанавливается поверх кронштейнов и крепится к лобовой доске.Для закрепления используют саморезы. Между саморезами расстояние должно составлять 35 см.
Планка монтируется перед началом укладки листов металлочерепицы.

Важно!
При наращивании карнизной планки не следует делать нахлест больше 100 мм

Правила установки

Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:

К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

Для заполнения зазора можно применять следующие виды уплотнителя:

универсальный самоклеящийся;
универсальный саморасширяющийся (ПСУЛ).

Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.

Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

Различие планок по материалу

Кроме различий по месту крепления и размерам, ветровые планки могут отличаться материалом изготовления:

Самый распространенный материал для изготовления ветровых планок – это листовая сталь толщиной 0,4–0,5 мм. Иногда используется алюминий, но цена такого изделия немного выше. Форму планке придают роликами прокатного станка. Сверху заготовку покрывают полимерным покрытием, аналогичным, как и для металлочерепицы. Цветовая гамма имеет широкий спектр, что позволяет подбирать доборные элементы, соответствующие оттенку кровельного покрытия. В качестве покрытия карнизной планки для композитной металлочерепицы используют базальтовую крошку;
Реже встречаются ПВХ ветровые планки, но особого спроса они не имеют. С одной стороны пластик надежен благодаря устойчивости к коррозии. Выглядит такой элемент эстетично. Планки производят с глянцевой и матовой поверхностью. Однако ПВХ материал быстро разрушается от перепада температур и воздействия нагрузок. Плюс, возле пластиковых планок нельзя крепить электрический кабель для обогрева крыши. Производят ПВХ планки стандартной длины 2 м. Во время монтажа их можно отрезать до 200 мм;

При желании ветровые планки для металлочерепицы можно сделать самостоятельно. Для этого из алюминиевого или металлического оцинкованного листа вырезают полосы. Их выгибают на деревянном бруске, придавая нужную форму. Заготовку сверху окрашивают методом напыления, максимум, подбирая цвет под металлочерепицу.

Совет! При всем желании самостоятельно придать идеальную форму ветровой планке не получится, тем более подобрать идентичный цвет краски. Своими руками лучше изготовить только карнизные планки – капельники. Их практически будет не видно за желобами водостоков. Торцевые элементы потребуется приобрести заводского изготовления.
