Как сделать самодельный снегоуборщик для мотоблока

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

  • двигатель внутреннего сгорания, оснащенный глушителем;
  • топливный бак;
  • трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

  • сборка шнекового механизма;
  • изготовление ротора;
  • монтаж корпуса;
  • устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

  • отличную маневренность и высокую производительность техники;
  • в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
  • возможность регулировать ширину захвата снежного покрова;
  • небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

Процесс очищения придомовой территории от снега

  • возможность проведения ремонта снегоуборщика своими руками;
  • невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Как сделать снегоуборщик своими руками

При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.

Достойны внимания роторный снегоочиститель «Вьюга»
(Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».

Ниже приведено видео снегоуборщика «Вьюга»:

1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.

2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.

Шнековый механизм состоит из 2-х лент
(противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.

Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников,
зафиксированных шпонками и штифтами.

3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.

4. Сначала из стальных уголков сваривается несущая рама
. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.

Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.

5. На подготовленную базу крепим двигатель.

6. Ковш, приводной вал, шнек:

  • Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с..
  • Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку.
  • Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами.
  • Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей».
  • Передаточный ремень соединяет вал и двигатель.
  • Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью).
  • В качестве привода используем цепь или ремень.

7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали
.

8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.

9. Для большего эффекта покрасим законченную модель.

  1. Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра.
  2. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом.
  3. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе
    со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата.
  4. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти “предохранители” сломаются, а двигатель останется целым.

В зимнее время часто улицы городов заваливает горами снега. Чтобы освободить проезжую часть и тротуары, используют снегоуборочные машины. Специальная служба убирает завалы. А что происходит с убранным снегом? Куда его увозят и как перерабатывают? Ответ на это можно найти в статье.

Конструкция #1 – модель шнекового снегоуборщика

Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:

  • Листовое (кровельное) железо для сборки корпуса шнека;
  • Cтальной уголок 50х50 мм для рамы конструкции;
  • Фанера толщиной 10 мм для боковых деталей;
  • Полудюймовая труба для обустройства ручки машины.

Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.

Мощность двигателя этого устройства составляет 6,5 л.с. Ее вполне достаточно для уборки свежего снега с приусадебной территории

Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.

Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.

Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм

К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).

Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.

Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик

Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.

Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.

Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека

Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.

Свежие записи
Чем могут быть полезны березовые листья для огорода6 неочевидных причин посадить гортензию в садуПочему соду считают универсальным и эффективным средством для сада и огорода

Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы

Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.

Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.

Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки

Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

  • двигатель внутреннего сгорания, оснащенный глушителем;
  • топливный бак;
  • трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

  • сборка шнекового механизма;
  • изготовление ротора;
  • монтаж корпуса;
  • устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

  • отличную маневренность и высокую производительность техники;
  • в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
  • возможность регулировать ширину захвата снежного покрова;
  • небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

Процесс очищения придомовой территории от снега

  • возможность проведения ремонта снегоуборщика своими руками;
  • невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Газонокосилка для снега

Установив отвал, легко сделать снегоуборщик из газонокосилки. Но она должна быть самоходной. При этом механизм двигается за счет привода двигателя, а снежок сгребается прикрепленной впереди лопатой. Удобное решение для тех, кто не хочет уродовать свой инструмент. Крупные изменения в конструкцию косилки вноситься не будут.

Самый неудачный механизм для переделки в снегоуборщик – бензиновая газонокосилка. Вал ее двигателя направлен вниз, что существенно снижает варианты конструкции будущего аппарата. Набок такой двигатель положить не удастся, перетечет масло, заклинит движок.

Необходимые материалы и инструменты, чтоб сделать снегоуборочную машину своими руками

Изготовим отвал из металлического профиля 20 на 20 мм и листа гладкого кровельного железа. Из инструментов потребуются: болгарка, сварочный аппарат, дрель, заклепочник и другие ручные инструменты.

Пошаговое изготовление деталей и сборка самодельного снегоочистителя

Начинаем нарезать профиль. Делаем 2 куска длинной 100 см и 4 по 50 см. Части меньшей длины следует изогнуть, придав форму будущему отвалу. Свариваем полученные части. Длинные куски расположены сверху и снизу вертикально. Пара коротких деталей находится по краям, оставшиеся на равном расстоянии от середины.

Берем лист металла и вырезаем заготовку с шириной 100 см и высотой 50 см.

По контуру, на расстоянии 1 см от края, сверлим отверстия. Прикладываем заготовку к каркасу, сверлим профиль по уже полученным отверстиям. Теперь склепаем части между собой.

Элементы крепления изготавливаем из профиля. Отрезаем две заготовки длиной 20 см и еще пару, 30 см. Разный размеру нужен для того, чтобы сгребаемый снег уходил в сторону. Скрепляем их в виде уголка, с помощью точечной сварки. На расстоянии 3 см от шва, сверлим каждую деталь.

  • Привариваем крепеж к раме лопаты.
  • Ставим отвал к газонокосилке. В ее корпусе делаем отверстия для крепежных болтов.
  • Скрепляем конструкцию.

Перед запуском газонокосилки удалите нож.

Особенности хранения и эксплуатации ручного снегоуборщика

Как и любая другая техника, снегоуборочные машина, вне зависимости от природы их происхождения (самодельные или покупные), требуют бережного обращения и соблюдения правил эксплуатации. Ведь только при этом условии можно рассчитывать, что аппарат прослужит вам достаточно долго и без поломок. Рассмотрим, какие условия необходимо обеспечить прибору в разное время года.

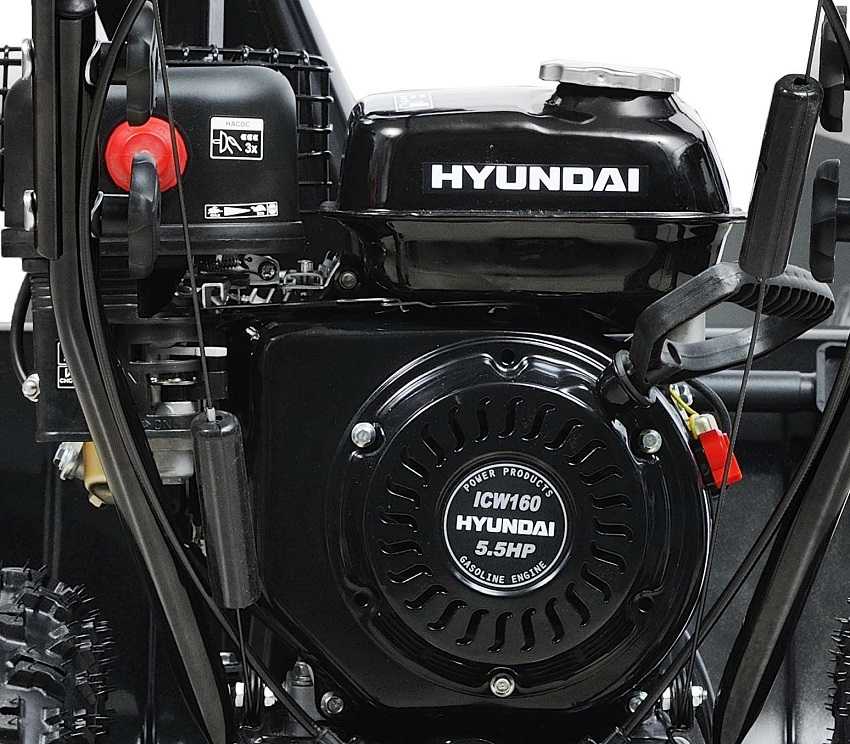

Двигатель снегоуборочной машины Hyundai S 5555

Уход за снегоуборщиком в период активного использования

Перед тем как приступить к первой уборке снега в этом сезоне, обязательно проведите плановый осмотр техники. Проверьте надежность всех креплений, состояние ремней, убедитесь в отсутствии дефектов и повреждений. Если есть необходимость, проверьте наличие масла в двигателе, а также состояние свечей зажигания

Особое внимание удалите тому, чтобы убедиться, что в движущихся частях прибора нет никаких посторонних предметов

После того как вы убедились в исправности снегоуборщика, можно его запускать. Однако, здесь также есть свои тонкости. Не стоит спешить и приступать к работе немедленно. Дайте двигателю возможность поработать несколько минут вхолостую. Так, масло сможет прогреться, что обеспечит более плавную и безопасную работу всех элементов.

После того как уборка окончена, не торопитесь тут же глушить двигатель. Оставьте прибор работать на несколько минут, чтобы снег, который мог остаться внутри устройства также растаял.

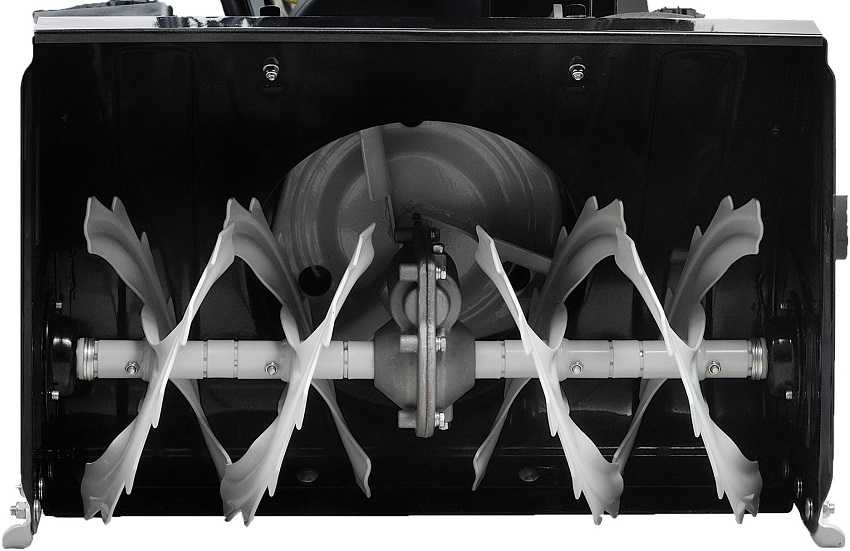

Шнек вставляется в отверстия, проделанные в торцах ковша

Уход за снегоуборщиком в период хранения

Условия хранения – второй важнейший фактор, который определяет срок службы снегоуборщика. И для того чтобы с наступлением следующей зимы вам не пришлось столкнуться с неприятной неожиданностью, в виде поломки снегоочистителя, необходимо соблюдать ряд следующих правил:

во избежание коррозийных процессов, перед хранением снегоуборщик требуется тщательно очистить;
провести плановый осмотр всех креплений, движущихся частей

Особое внимание уделить степени износу ремней. Если они требуют замены, лучше сделать это сразу, не откладывая до того момента, как вам понадобится уже рабочий снегоуборщик;

Для хранения снегоуборщика желательно использовать специальный чехол

  • для лучшей сохранности металлических деталей и профилактики появления ржавчины, рекомендуется произвести смазывание специальным консервирующим маслом. Ведь даже если вы храните снегоуборщик в помещении, влажность воздуха также может оказывать определенное влияние, если речь идет о длительном промежутке времени;
  • и, конечно, не стоит забывать о сливе бензина, если речь идет о модели с бензиновым баком.

Вот еще несколько простых советов, которые помогут вам хранить ваш снегоуборщик правильно:

  1. В помещении где хранится снегоуборщик должна быть обеспечена качественная вентиляция, или регулярно проводится проветривание.
  2. Всегда используйте специальный чехол для хранения, чтобы избежать оседания пыли и грязи на устройство.
  3. Держите снегоуборщик подальше от источников огня и тепла. Вообще, постарайтесь обеспечить ему максимально стабильную температуру.
  4. Длительное хранение снегоуборщика под открытым небом приводит к серьезному сокращению периода его эксплуатации.

Правильное хранение снегоуборщика продлит срок его службы

Не зависимо от того, какой именно вы решили купить снегоуборщик: механический, электрический или просто использовать самодельную ручную модель, этому вопросу необходимо уделить внимание. Ведь если вы ответственно подойдете к выбору, а также созданию условий хранения, то вновь выпавший снег будет приносить вам только радость

Снегоуборщик из бензопилы

Основными преимуществами снегоуборщика своими руками из бензопилы являются:

  • Низкая стоимость комплектующих (можно приобрести б/у бензопилу по невысокой цене).
  • Высокая производительность устройства.
  • Возможность использования подручных материалов для изготовления основных узлов.
  • Небольшой вес оборудования.

Недостаток заключается в том, что такая снегоуборочная техника для дома своими руками не обладает самоходным движением.

В качестве движущей силы при изготовлении такого аппарата является мотор от бензопилы. Для приспособления двигателя к снегоуборщику его потребуется немного модернизировать. На основные показатели самодельного снегоуборщика (диапазон выброса и качество расчистки) будет влиять мощность двигателя.

Помимо двигателя, конструкция состоит из следующих деталей:

  • корпус шнека (ковша) — его можно изготовить из кровли или другого металла;
  • вал шнека — изготавливается из металлической трубы диаметром 20 мм;
  • винтовой поверхности шнека — делается из транспортёрной ленты или из листового железа;
  • боковые части — в качестве материала изготовления используется фанера или листовая сталь;
  • рама (несущая конструкция) — сваривается из профильной трубы (уголок 50 на 50 мм);
  • ручка — труба диаметром 10–15 мм;
  • выпускной жёлоб и лопата для подачи снега — используется металлическая пластина размером 120 x 170 мм.

Правильно соединив все части, получаем надёжный и недорогой снегоуборщик своими руками. Чертежи помогут сделать устройство качественным и долговечным.

Сборка шнека

Одним из рабочих механизмов снегоуборочной машины выступает шнек, поэтому поняв, как правильно его сделать, можно наполовину понять, как собрать всю конструкцию. Шнек представляет собой режущие кольца или лопасти, присоединённые к валу.

Валом служит труба длиной около 80 мм. В центре этой трубы пропиливается сквозное отверстие. В это отверстие в дальнейшем будет вставляться специальная лопатка подачи снега. Когда труба вращается, лопатка начинает откидывать снег.

Перед тем как начать изготавливать сам шнек, необходимо сделать чертёж для работы или воспользоваться уже готовыми чертежами. Ориентируясь на них, нужно вырезать кольца. Из листовой стали заготавливаются лопасти. Для этого вырезаются несколько металлических дисков и загибаются в форме витка. Затем готовые части приваривают к трубе поровну с каждой стороны.

После определения центра вала по краям, параллельно друг другу привариваются две лопатки для выброса снега. Для фиксации конструкции необходимо приварить металлические распорки. С одной стороны лопасти крепятся к центральным лопаткам, а с другой — к распоркам. Во время изготовления корпуса шнека стоит внимательно подобрать оптимальную длину — она должна быть равна длине вала, учитывая отрезок под привод.

Также следует приварить по краям вала цапфы и с помощью подшипников установить на них вал. Их следует применять в закрытом виде, чтобы избежать попадания снега и талой воды.

Полезные советы

  1. Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра.
  2. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом.
  3. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата.
  4. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти “предохранители” сломаются, а двигатель останется целым.
  5. Не открывайте топливный бак, не заправляйте технику при горячем двигателе, дайте ему пару минут остыть. Рекомендуется каждые полчаса-час делать перерыв в работе, чтобы избежать перегрева двигателя.

Одни покупают технику заводского производства из-за предоставляемой на нее гарантии и сервисного обслуживания. Другие ценят физическое удовольствие от работы традиционной лопатой.

А тем, кто любит самостоятельно конструировать технику и имеет на этом поприще соответствующий опыт, вполне по силам создать свой собственный снегоуборщик, вооружившись подходящей инструкцией и советами специалистов.

Типы устройств для механизированной уборки снега

Механические самодельные снегоуборщики оснащаются двигателями внутреннего сгорания. Чаще всего они бывают навесными (прицепными насадками), их монтируют к мотоблокам или тракторам, в том числе и минитракторам. Отличаются малой массой и несложным устройством.

Снегоуборочные машины по принципу действия делят на:

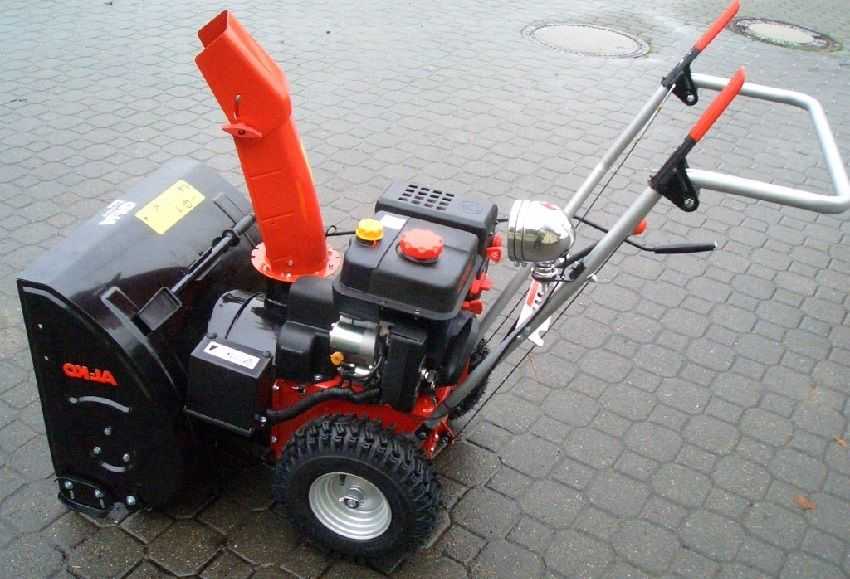

  • шнеково-роторные устройства, имеющие два типа активных органов: шнек или шнеки, которые сдвигают снег к входному отверстию ротора, и сам ротор, который отбрасывает снег в нужную сторону;
  • отвальные грейдерного или бульдозерного типа – действуют по принципу механического перемещения снежной массы, чаще подобные устройства используют на самоходной технике;
  • лопата-отвал, используемые совместно с мотоблоками для сдвига снега в ограниченном пространстве;
  • воздушно-вентиляторные установки – применимы только на свежевыпавшем снеге, они отличаются весьма небольшими размерами и крайне простым устройством, удаление снега происходит за счет создаваемого воздушного потока.

Наибольшее распространение получили шнеко-роторные снегоуборщики. Они неплохо справляются со снежным покровом разной величины. Иногда возникают проблемы со слежавшимся снегом, поэтому в дорогих установках имеется еще и вспомогательный вал с шипами, разрушающими уплотненный снег. В некоторых устройствах шнеки комплектуются дополнительными съемными зубчатыми насадками, они разрубают плотную массу снега.

Особенности воздушно-роторного снегоуборщика

Самый простой снегоотбрасыватель основан на воздушно-роторном действии. Обычно это короб, который можно перемещать на небольших лыжах по снегу. Внутри имеется ротор. Привод к ротору осуществляется от автономного двигатели или от вала отбора мощности мотоблока.

Приемная часть короба выполнена так, чтобы при поступательном движении вперед снег поступал на лопасти ротора. Далее масса вращающимися лопастями выбрасывается через патрубок, расположенный выше. Его дефлектор может быть направлен в любую сторону. Поэтому снег выбрасывается влево или вправо, куда требуется в конкретном случае.

Особенность устройства в том, что кроме снега формируется достаточно мощный поток воздуха. Поэтому на выходе образуется снежно-воздушная смесь, которая может лететь до 5-6 м. Этого бывает достаточно для очистки проходов.

К недостаткам воздушно-вентиляционных снегоуборщиков следует отнести сравнительно узкий захват, а также невозможность снегоудаления при наличии слежавшейся массы. При прочистке проходов сразу после выпадения снега снегоотбрасыватель подобного типа отличается достаточно высокой производительностью. Самодельщики довольно часто берут подобную конструкцию за основу. Главное – это создать высокую скорость вращения ротора.

Лопата-отвал – простейший снегоуборщик

В некоторых случаях не нужно иметь сложный агрегат из мотоблока и опоры на колесах, оснащенный бульдозерной лопатой. Достаточно иметь механический помощник – отвал, который передвинет массу снега на небольшом расстоянии.

К мотоблоку цепляют специальную лопату, в дальнейшем только за счет тягового усилия, создаваемого мотоблоком, снежный ком смещается в сторону. Используя реверсивное переключение передачи, снегоуборщик возвращается обратно. Последовательными движениями вперед и назад производится уборка территории от снега.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
