Мощение тротуарной плитки в загородном доме

Установка бордюрного камня

Работы по установке бордюра рекомендуется проводить до начала укладки плитки, так как в этом случае он будет не только выполнять свою основную функцию, но и служить ориентиром во время работы.

Монтаж его производится на бетонный раствор, при этом начинать работы по мощению рекомендуется после того, как он наберет прочность, то есть не раньше чем через неделю.

В том случае, если объект мощения имеет естественный ограничитель, например, стену дома для отмостки, то бордюрный камень достаточно сделать только с одной стороны, при этом по высоте он может и не возвышаться над плиткой.

Перед тем как приступить к установке бордюра обязательно следует подготовить разметку по уровню – для этого используется тонкий шнур. При этом обязательно должны быть учтены будущие уклоны мощения: продольные и/или поперечные.

Соблюдение этого правила гарантирует не только то, что обрамление мощения будет сделано идеально, но и одинаковое расстояние от дорожки до верха бордюра.

Непосредственно сам процесс установки несложен и имеет следующий порядок:

• в подготовленную траншею (при необходимости устанавливается опалубка) заливается цементный раствор;
• на него устанавливается бордюрный камень и с помощью резинового молотка корректируется по месту и высоте согласно ориентиру;
• в том случае если не используется опалубка, то для фиксации следует укрепить боковые нижние части раствором с обеих сторон (впоследствии они будут спрятаны под грунтом или мощением).

Как не надо укладывать тротуарную плитку. Видео:

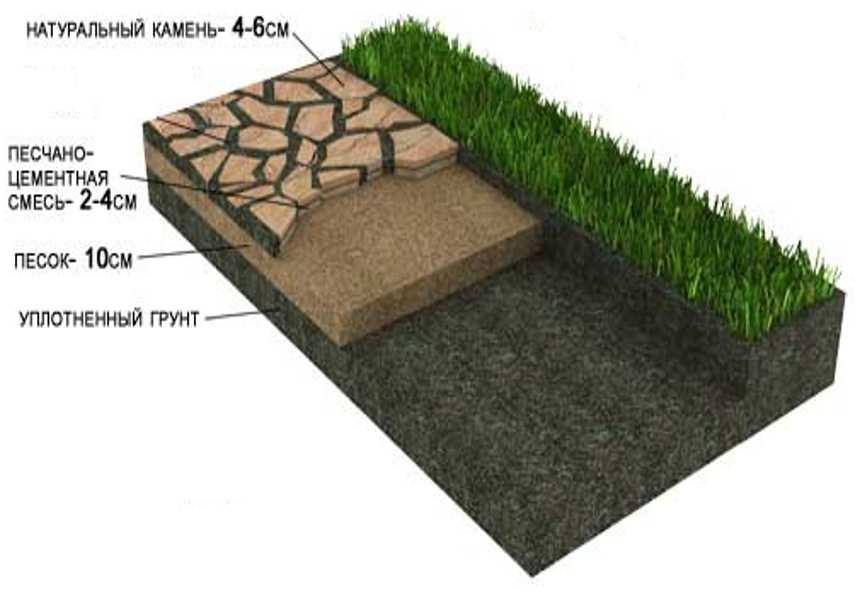

Технология укладки тротуарной плитки на песок

После того как траншея или котлован под мощение будут готовы, можно приступить к устройству основания, на которое и будет укладываться тротуарная плитка. Для этого можно использовать разные способы, выбор которых зависит от назначения объекта мощения, особенностей грунта и, что нередко, от стоимости материалов, используемых для этого, и трудоемкости.

Самым простым способом, которым может быть уложена тротуарная брусчатка, является изготовление песчаной подушки.

Но, если грунты проблемные, то можно использовать вариацию этого способа и уложить плитку на песчано-гравийную смесь.

В некоторых случаях оправдано использование геотекстильного полотна, которое может укладываться на дно траншеи или для разделения слоев песка и гравия между собой. Кроме того, что это позволит не допустить их смешивания, удастся решить и проблему с просадкой грунта или возможным прорастанием травы сквозь швы между плитками.

Также геотекстиль рекомендуется использовать и при прокладывании дренажных труб под мощением – в этом случае они будут защищены от засорения песком, что может снизить их пропускную способность.

Засыпка производится в подготовленную траншею, уже обрамленную бордюрами, толщиной не менее 20 см, и тщательно утрамбовывается.

Если кроме песка будет использоваться гравий или щебень, то первой укладывается более крупная фракция материала, и после ее трамбования засыпается песок, который следует смочить водой, после чего можно продолжить изготовление основания под тротуарную плитку.

Важно учитывать, что толщина песчаного основания не должна быть меньше толщины плитки. Выбрав такой способ укладки брусчатки, следует помнить о том, что применяемые материалы отличаются склонностью к сползанию, поэтому, особенно при работе на участках с уклоном, трамбование лучше проводить на небольшом фрагменте, который сразу после этого будет замощен

Выбрав такой способ укладки брусчатки, следует помнить о том, что применяемые материалы отличаются склонностью к сползанию, поэтому, особенно при работе на участках с уклоном, трамбование лучше проводить на небольшом фрагменте, который сразу после этого будет замощен.

Такой рекомендацией могут воспользоваться и те владельцы дач, которые укладочными работами занимаются только в свободное время.

В этом случае не будет необходимости дважды проводить одну и ту же работу, а кроме того материалы для основания можно закупать по частям.

Но это не относится к самой плитке, особенно цветной, так как материал из разных партий даже одной серии может отличаться по оттенку, едва уловимому на складе, но вполне заметному после укладки.

Поэтому после расчетов закупку тротуарной плитки следует произвести одним заказом хотя бы для каждого отдельного объекта: садовой дорожки, места отдыха и т. д.

Технология

Разметка

Ширина тропинок и их геометрия могут варьироваться в широком диапазоне. Ступени и подпорные стены используются при значительном перепаде высот или в ландшафтном дизайне. Классическая технология укладки ФЭМ предполагает наличие бордюров. При мощении на раствор поверх подбетонки необходимость в этих элементах отпадает. Однако они придают завершенный вид тротуарам, поэтому обычно включаются в проект благоустройства участка.

Снятие плодородного слоя

Верхний слой почвы на участке, будь то чернозем, серозем или дерн, всегда имеет высокое насыщение органикой, Поэтому неизбежна просадка. Органика перегнивает, грунт самоуплотняется под весом плиты или ФЭМ.

Поэтому плодородный слой на культивируемых участках или дерн на вновь отгороженных под строительство территориях всегда снимается полностью. Толщина слоя составляет 20 – 40 см, его не нужно вывозить, можно использовать на других участках.

Отсыпка подушки

Для изготовления нижнего слоя дорожки используются нерудные инертные сыпучие материалы – песок, щебень, гравий. Подушка из них решает сразу несколько задач:

• подъем до необходимого уровня после снятия плодородного слоя;
• отсутствие морозных сил пучения;
• создание подушки с высокой несущей способностью.

Капиллярное всасывание влаги из перенасыщенного водой грунта присутствует только в песках. Щебень и гравий являются достаточно надежной отсечкой грунтовой влаги от расположенной над ними плиты-подбетонки. Однако стоят эти материалы дороже.

Сыпучие материалы необходимо укладывать слоями толщиной 10 – 15 см с уплотнением виброплитой каждого из них до состояния, когда при хождении рабочего на поверхности не остается следов от обуви.

Монтаж бордюров

Пошагово:

• выкапывание траншей шириной, вдове больше ширины бордюра;
• изготовление подушки по вышеприведенной методике;
• укладка на бетонный раствор по шнуру.

Для монтажа используется бетон с щебнем мелкой фракции. Для подрезки целых камней применяется УШМ с алмазным диском.

На этом же этапе выполняется разводка ливневой канализации:

• лотки устанавливаются вдоль нижнего бордюра;
• дождеприемники устанавливаются в нижних точках тропинок, площадок или между лотками.

Изготовление подбетонки

Толщина бетонной плиты и пропорции бетона зависят от назначения площадки, дорожки. На участках, где планируется заезд тяжелого транспорта (грузовики), отливается армированная монолитная плита из бетона толщиной 15-20 см. Здесь будет правильно уложить плитку толщиной 8 – 10 см.

На стоянках, по которым будет ездить легковой транспорт, обычно мостят ФЭМ толщиной 6 см. Для облицовки отмостки, тропинок на огороде, достаточно брусчатки толщиной 4 – 5 см. Подбетонка здесь стандартная, из «тощего» бетона толщиной 5 см без армирования. Опалубкой являются поребрики с двух сторон, поверхность выравнивается, но не заглаживается для придания ей большей шероховатости.

Укладка ФЭМ

Основные особенности:

• большее содержание вяжущего в цементно-песчаном растворе, 1:3, а не 1:4;
• работа зубчатым шпателем, а не кельмой;
• приготовление постели из раствора под одну плитку, а не нескольких кирпичей сразу.

Приготовление раствора

Вначале в бетономешалке гравитационного типа перемешиваются сухие компоненты смеси – песок, цемент. Затем туда же добавляется жидкий раствор пластификатора в воде. Время замеса составляет 1 – 2 минуты, срок жизни раствора ограничен 2 часами.

Схема раскладки тротуарной плитки

Независимо от конфигурации и размеров ФЭМ мощение производится, сначала целыми плитками по выбранной схеме укладки. В последнюю очередь выполняется подрезка в местах примыкания покрытия к бордюрам, на перекрестках.

На радиусных участках дорог применяется следующий метод:

• раскладка элементов покрытия начинается со стороны меньшего радиуса;
• каждый следующий ряд мостится с, чуть большим, расхождением швов по сравнению с предыдущим;
• для ФЭМ сложных форм или больших размеров применяется стандартная схема раскладки с подрезкой.

Ширина отмостки возле дома обычно выбирается с учетом габаритов ФЭМ, чтобы получилось целое количество плитки в рядах.

Укладка брусчатки на бетон

В принципе процесс укладки тротуарной плитки на бетонное основание ничем не отличается от обычной.

Дабы не плодить не своем блоге дубли — вкратце напомню технологию:

   1. Замешиваем цементно — песчаную смесь в пропорции 6 к 1.

   2. Просыпаем равномерным слоем по всей рабочей поверхности. Расчет высоты для подсыпки определяется очень просто. Тротуарная плитка должна выступать над бордюром на 2 см, прибавляем к ним высоту тротуарной плитки. Отнимаем то высоты выставленного бордюра это значение — получаем толщину слоя подсыпки. Это необходимо для тех, кто сразу установил бордюры.

   3. Трамбуем, сегодня мы с тобой трамбуем:)

   4. Выставляем маячки, используя два металлических направляющих. Единственное, что если вы делаете дорожки, то не всегда их толщина даст вам возможность воспользоваться правилом, но голь на выдумку хитра и я думаю, что решить проблему не составит труда!​

Итак, работаем с маяками, проводя по ним правилом, подсыпая цементно — песчаную смесь в те места, где ее не хватает и наоборот — убирая правилом излишки.​

   5. После приступаем к укладке тротуарной плитки. Не забываем перед началом работ вытащить наши маяки и заполнить образовавшиеся прорехи той же песко — смесью.

   6. Плитку начинаем укладывать от бордюра, забивая ее в основание резиновой киянкой.

В процессе работы необходимо следить за зазорами между тротуарной плиткой — они должны быть не меньше 5 мм.

Также не забываем следить за соблюдением уклонов.

Если у вас отсутствует виброплита, то для «прибивки» тротуарной плитки используем обычную ровную доску, ударяя по которой добиваемся выравнивания плитки.

   7. После того, как тротуарная плитка уложена — ее необходимо «промести».

   8. Прометать плитку можно как цементно — песчаной смесью, так и простым песком. Простой песок хорошо пропускает влагу. Смесь из цемента и песка при попадании влаги становится как монолит, но при морозе под нагрузкой может лопнуть, так что выбор зависит от многих факторов — погодные условия, климатическая зона проживания.

Применяемые виды оснований

Существует несколько способов укладки: на песок, сухую смесь, железобетон. Последний вариант самый затратный, но самый надежный. Однако есть как плюсы, так и минусы такого основания. Неоспоримым достоинством является надежность и отсутствия риска просадки. Армокаркас не позволит просесть ни одному кирпичику. Однако, если когда-нибудь придется такую основу демонтировать, будут сложности.

Цена сухой цементно-песчаной смеси ниже. Нет необходимости армирования, а влага, проникающая под плитку, естественным образом активирует цемент, в результате чего образуется достаточно прочный слой, который будет удерживать ее, не давая смещаться.

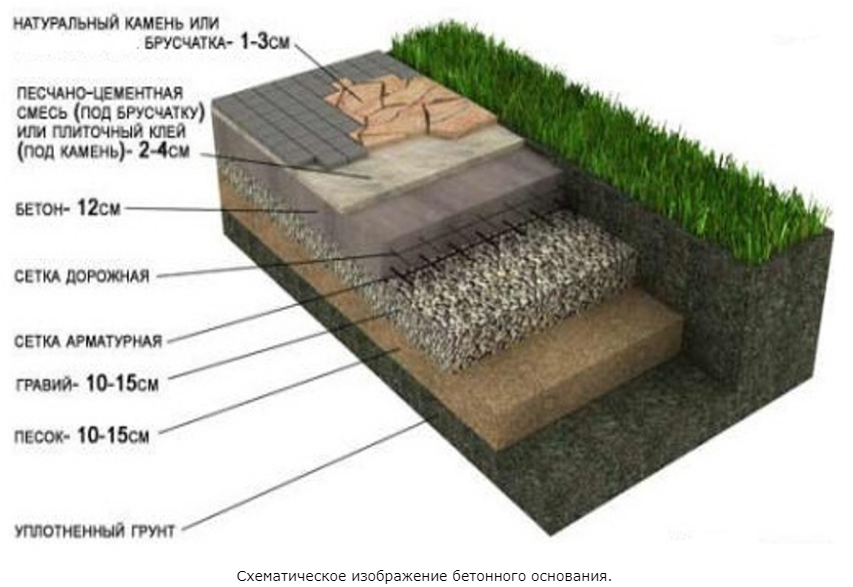

Заливка бетонного основания

Перед тем, как укладывать тротуарную плитку, своими руками придется вырыть траншею на 15 см глубже. Отсыпка щебнем и песком нужна в любом случае. Дренажный слой обеспечит безопасность железобетона, избавив его от пагубного воздействия влаги, особенно в зимний период.

Вязать арматуру не обязательно. Достаточно приобрести готовую армирующую сетку и уложить ее дважды на расстоянии 5 см. Сверху и снизу на столько же ее должен охватывать бетон. Для приготовления используйте рецептуру, позволяющую добиться марки М200 (Класс В15) или М250 (В20).

Добиваться большей марочности нецелесообразно, так как последует удорожание. Потребуется цемент М500 Д0 или Д20. Меньше также нежелательно. А затраты на такую основу оправданы, если мостится дорога, по которой будет ездить транспорт.

Соответственно и плитка нужна толщиной 60 или 80 мм. Причем ее прочность не может быть ниже М350. При покупке требуйте паспорт качества, где указана именно такая маркировка. А после заливки бетонной смеси приступайте к укладке тротуарной брусчатки на 7-е сутки, когда она наберет 60% прочности.

Уже уложенную можно нагружать только через 28 дней. Сейчас можно приобрести готовую сухую смесь, в состав которой сходит фракционный щебень, песок, цемент, активные добавки. Для затворения используется обычная вода. Пропорции указаны на упаковке.

Все это замешивают с водой до достижения пластичности, но чтобы цементное молочко не отслаивалось от заполнителей. Будучи вымешанной, смесь остается пригодной для использования в течение часа, если используется мешалка. Не стоит пытаться «оживить» схватившийся бетон.

Придется списать материалы и замешать новую партию. Поэтому впрок этого не делают. А для армокаркаса берут прут сечением 5 мм. Ширина ячейки армосетки 100 на 100 мм. Арматуру связывают проволокой или прихватывают сваркой. Ржавчину счищают.

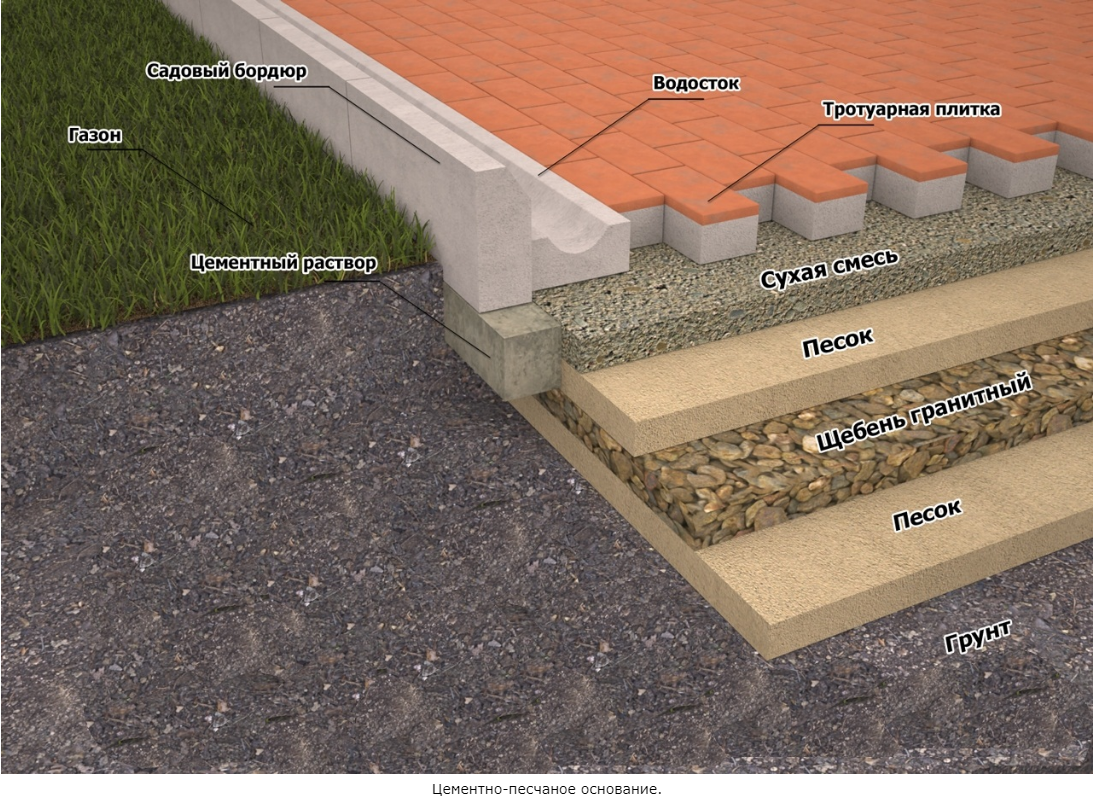

Основание из песка и цемента

Цементно-песчаная сухая смесь приготавливается в пропорциях 1:5. Ее насыпают поверх дренажного слоя по уровню, на который кладутся элементы ФЭМ. Толщина – от 10 до 15 сантиметров. Изначально на дно траншеи засыпается песок, затем щебень, потом еще раз песок. Каждая прослойка прокладывается пленкой, пропускающей воду. Слои трамбуют и дают просохнуть, так как цементная смесь должна быть сухой на момент отсыпки

Важно, чтобы в материалах не было пылевидных включений, глины, извести, мусора. Поэтому пользуются просеянными сыпучими

Пошаговая инструкция

Все последующие работы состоят из нескольких этапов, каждый из которых следует проходить со всей тщательностью, потому что от этого зависит качество и долговечность сооружения. Даже если на плите было решено сэкономить, на укладке этого делать не стоит.

Качественное основание не просядет и не деформируется, будет хорошо пропускать влагу и выдерживать предполагаемые нагрузки.

Установка бордюров

Бордюры являются ограничителями, препятствующими тому, чтобы будущий тротуар разъехался. Для их установки вдоль подготовленной траншеи прокапывают канавки, дно которых укрепляют щебнем.

Пустоты в щебне заполняются песком. На щебень по уровню ставят бордюры и закрепляют их цементно-песчаным раствором. Не стоит готовым раствором заливать все бордюры сразу — каждый укрепляется замком из бетона индивидуально.

По окончании работ высота бордюров для обеспечения хорошего водостока должна быть вровень или на 10–20 мм ниже верхнего края брусчатки. Высота, в первую очередь, регулируется глубиной прокопанных канавок. На высыхание бетонных замков даются примерно сутки, затем канавки с бордюрами засыпаются почвой до общего уровня дна траншеи.

Вдоль внутренней стороны одного из бордюров укладывается сточный желоб, в сторону которого нужно будет делать уклон дорожки.

Создание подушки

На геотекстиль насыпается крупнофракционный песок слоем 5 см. Его поверхность выравнивается граблями и обильно смачивается водой. Перед следующим этапом работ при пасмурной погоде нужно выждать сутки, при солнечной достаточно 2–4 часа.

Затем поверхность разравнивается профилем или трубой и на нее насыпается слой щебня толщиной 10 см. Щебень трамбуют. Нельзя укладывать щебень сразу на геотекстиль во избежание повреждения последнего.

Поверх щебня насыпается еще 5 см песка, который распределяется так, чтобы заполнить все пустоты. Этот слой нужен для расклинцовки щебня и выведения основания «в ноль». Поверхность снова трамбуется, проливается водой (в результате чего песок частично уйдет в промежутки между гравием) и выравнивается.

В результате получится идеально ровная подушка, на которую и предстоит укладывать плиты.

Читайте в следующем материале о преимуществах керамической плитки и как правильно производить работы с этим материалом.

А какой клей лучше выбрать для тротуарной плитки? Поможем определиться с выбором в этой статье: https://trotuar.biz/vybor-kleya-dlya-keramicheskoj-plitki-keramogranita-i-polimerbetona/.

Техника укладывания своими руками

Так как правильно укладывать тротуарную плитку на песок?

Чтобы не топтаться по утрамбованному песку, изделия укладывают в направлении от себя. Мастер, находясь на уже выложенной поверхности, укладывает брусчатку перед собой, немного вдавливая в песчаное основание, и по ней же продвигается вперед.

Между плитами оставляется зазор в 1–2 мм. Для удобства используют спички, тонкие деревянные колышки или крестики для керамических изделий. Некоторые производители выпускают изделия сразу с ограничителями по бокам, которые позволяют выдерживать требуемое расстояние.

Горизонтальность каждого ряда проверяется строительным уровнем, с помощью резиновой киянки, песка и мастерка поверхность корректируется:

• если плита выступает над остальными, углубить ее можно, постучав киянкой или сняв под ней слой песка;
• если плита заглублена по сравнению с остальными, ее следует приподнять и увеличить слой подушки.

Брусчатку, возможно, придется подрезать. Для этого ее прикладывают к нужному месту в дорожке, делают отметку и только потом отсекают лишнюю часть.

Для резки плитки используется «болгарка», но если прорезать ей плитку полностью, в дальнейшем могут появляться трещинки. Поэтому «болгаркой» только делают надрез, а дальше изделие аккуратно раскалывают.

Заделка швов

Для предотвращения смещения плитки относительно друг друга, их закрепляют, просыпая поверхность песком с таким расчетом, чтобы были заполнены все промежутки. Щеткой или веником песочек распределяют равномерно, а затем поверхность проливают водой — это уплотнит засыпку. Процедуру, возможно, придется повторить 2–3 раза, а в дальнейшем проводить после обильных осадков.

Иногда промежутки заделывают с помощью смеси песка и цемента, которая затем проливается водой, чтобы цемент «схватился», а плитки между собой были лучше сцеплены.

Но подобный прием ухудшает проникновение влаги в дренаж, а потому использовать его на частных территориях и дорожках с малой проходимостью нецелесообразно.

Пошаговая инструкция

Качество несущего слоя в случае укладки плит на бетон очень важно из-за использования жесткой фиксации. При неудачном исполнении сооружение быстро потрескается

Подготовка подушки из бетона

Для улучшения качества работ по подготовке бетонного основания под тротуарную плитку можно использовать объемную георешетку — конструкцию в виде сот, выполненную из синтетического материала, стойкого к гниению и химическим воздействиям.

При растяжении такая решетка образует устойчивый в горизонтальном и вертикальном направлениях каркас, армирующий любой насыпной материал, размещаемый в ячейках. Срок службы подобной решетки — до полувека.

1. На дно траншеи укладывают георешетку и засыпают ее 15-сантиметровым слоем щебня. Высота решетки подбирается так, чтобы ее края были ниже уровня щебня и не мешали трамбовке.
2. Подушка из щебня трамбуется.
3. Поверх щебня укладывается армирующая сетка.

По контуру разметки, выполненной из колышков и шнура, выставляется опалубка, в которую будет заливаться бетон.
Готовится бетон и непрерывно заливается в опалубку, чтобы в теле бетонной подушки не образовались так называемые холодные швы, снижающие прочность конструкции.

Сразу после заполнения опалубки для уплотнения структуры материала и отведения воздушных пузырей используют погружной вибратор.

Бетонная подушка накрывается пленкой, чтобы избежать слишком быстрой потери влаги и следующие 3–7 дней ее поверхность периодически смачивается водой.

На большой площади через каждые 2–3 м нужно делать температурные швы. Для этого перпендикулярно опалубке и поверхности земли устанавливаются доски, которые потом нужно будет убрать и перед укладкой брусчатки заполнить швы эластичным составом. Во время перепадов температур эти швы помогут избежать разломов бетонной подушки.
Для отвода влаги, попавшей на поверхность бетонной подушки под брусчатку, на некотором расстоянии друг от друга устанавливают обрезки полипропиленовых или асбоцементных труб, верхний уровень которых должен быть вровень с верхним уровнем бетонной подушки, а нижний конец располагаться на прослойке из щебня.
Перед началом укладки дренажные отверстия заполняются мелким щебнем.

Когда бетон полностью застынет, опалубка убирается.

Установка бордюров

В оставшееся после разборки опалубки углубление нужно установить бордюры. Для этого делается жесткий бетон, мастерком укладывается в ров и на него по одному устанавливаются бордюрные камни.

Чтобы вогнать их в раствор, используется резиновая киянка. Щели между камнями заливают жидким бетоном.

Высота бордюров должна быть как минимум на 20–30 мм ниже верха брусчатки, чтобы не мешать стоку воды. Через сутки, когда раствор застынет, пространство между бордюрным камнем и стенками траншеи засыпается песком.

Как правильно класть

Габариты плит выбираются в зависимости от назначения: для тротуара достаточно толщины 4–5 см, а если на поверхность будут заезжать машины, то выбирают брусчатку не тоньше 6 см.

На бетонное основание плиты укладывают на сухую песчано-цементную смесь или на цементно-песчаный раствор.

1. При использовании цементно-песчаной смеси (ЦПС) используется только просеянный песок. Раствор готовится из 1 части цемента и 3 частей песка, консистенция должна быть как у густой сметаны. Мастерком на бетонную подушку раствор выкладывается ровным слоем в 2–3 см.
   Брусчатка укладывается на раствор по запланированной схеме и слегка вбивается в раствор с помощью киянки. Горизонтальность поверхности следует выверять как можно чаще строительными уровнями.

При использовании для укладки сухой ЦПС работы ведутся аналогично укладке брусчатки на песчаную подушку — на бетон насыпается слой сухой ЦПС (3–5 см), выравнивается правилом или обычной доской с ровным краем, а затем на эту подушку выкладываются плиты.
Сухая ЦПС готовится из расчета на 1 часть цемента 6 частей песка, но в сухом виде она не в состоянии прочно удерживать брусчатку, поэтому по завершении работ площадка хорошо проливается водой, которая попадает через зазоры между плиткой вниз и смесь застывает.

Заделка швов

Между брусчаткой швы засыпают сухой ЦПС и проливают водой. Операцию повторяют до тех пор, пока смесь не перестанет усаживаться. Через 2–3 суток, когда поверхность окончательно высохнет, убирают строительный мусор, веником сметают мелкий сор и пыль и, при необходимости, промывают поверхность сильным напором воды из шланга.

Полезное видео

Еще больше о технологии укладки тротуарной плитки на бетонное основание узнаете из этого видео:

Какой материал нужен?

Существуют разные диаметры щебенки, и все они позволяют получить плотное, однородное и стойкое покрытие. Выделяют 4 основных фракции, указанные в нормативных документах (ГОСТах), но есть также сопутствующие. В основном для работ используют фракцию щебенки диаметром от 0,5 до 2 см. Если укладываемая плитка тонкая, то можно отсеять щебень до 1,5 мм.

Камень различается по происхождению. Существуют щебень из горных пород, из руды, вторичный или шлаковый. Одним из самых популярных типов щебня для укладки тротуара является доломитовая щебенка. Она отличается долговечностью, морозостойкостью, устойчивостью к влаге и низким температурам. Известняк обладает наименьшей прочностью из всех материалов, однако часто выбирается из-за низкой стоимости. Вторичный щебень получают из переработанного строительного мусора. Его преимущество также кроется в низкой цене. Гранитный камень не содержит примесей глины или ила. А благодаря шершавой поверхности данный материал обладает высокими адгезионными свойствами.

Лещадность указывает на удельный вес плоских и игловидных камней. По правилам она не должна превышать 15%. При слишком большом количестве игловидного или лопатообразного щебня уменьшается сцепление между камнями и увеличивается расход цементной смеси. Для дорожки подойдет материал 1 или 2 группы лещадности.

Помимо этого, щебень различается по марке прочности (максимальная выдерживаемая нагрузка в килограммах на 1 квадратный метр). Для небольшой тротуарной укладки для проезда транспортных средств (общая масса нагрузки не превышает 8 тонн) подойдет материал марки М600-М800. Для исключительно пешеходной дорожки достаточно прочности М300-М400.

А также для щебенки из гранита характерна повышенная радиоактивность, в то время как у известняка и кварцита природный фон понижен. Радиоактивность подтверждается документально.

К выбору тротуарной плитки следует подойти не менее серьезно.

• Поверхность материала не должна иметь многочисленные сколы, ямки или рытвины.

• Если стукнуть друг о друга две плитки хорошего качества, то должен раздаться звонкий звук. Это свидетельствует о том, что материал хорошо высушен.

• Кроме этого, плитки можно попробовать потереть друг с другом. Если они стали шероховатыми и немного потемнели, лучше отказаться от покупки такого покрытия.

• Плитка не должна обладать слишком ярким и насыщенным окрасом, так как это является свидетельством некачественного изготовления. Такое покрытие быстро растрескается и начнет крошиться.

• И, конечно, в магазине всегда можно попросить сертификат качества на изделие.

Для того чтобы уложить тротуарную площадку, следует заранее купить покрытие с запасом в 10-15%. Это объясняется тем, что в процессе работы понадобится обрезать плитки до необходимого размера. А также всегда есть шанс, что какое-то количество материала будет бракованным.
