Электромонтаж в полу — это фундамент всей электрической сети современной квартиры или дома. Ошибки прокладки кабеля в стяжке пола обходятся владельцу в три раза дороже, чем первоначальный монтаж, из-за необходимости демонтажа бетона. Работа требует строгого соблюдения норм ПУЭ и занимает от двух до пяти дней в зависимости от площади объекта. Грамотное планирование точек вывода позволяет избежать пересечений трасс и лишних штроб в стенах, что существенно экономит бюджет на отделочных материалах. Оптимально приступать к этим работам сразу после возведения межкомнатных перегородок, но до начала заливки выравнивающего слоя.
Важные нюансы перед началом работ
Оценка сложности электромонтажа в полу начинается с изучения дизайн-проекта и плана расстановки мебели. Я всегда рекомендую заказчикам сначала определиться с кухонным гарнитуром и рабочими зонами, так как перенести розетку в полу после заливки раствора практически невозможно. Согласно нормам ПУЭ, прокладка кабеля в стяжке пола должна обеспечивать сменяемость проводки, хотя на практике в тонких слоях бетона это реализовать крайне сложно. Планирование точек вывода требует точности до сантиметра, чтобы кабель выходил четко в будущую стену или подрозетник. По времени монтаж в двухкомнатной квартире занимает около 3-4 рабочих дней при условии работы одного опытного мастера.
Перечень необходимых материалов
Для качественного монтажа электрики в стяжке требуется подбор материалов, устойчивых к агрессивной среде бетонного раствора и механическим нагрузкам. Основным проводником выступает кабель с низким дымовыделением и негорючей изоляцией. Защитная оболочка (гофра) должна выдерживать давление стяжечного раствора и вес рабочих, которые будут по ней ходить во время заливки.
- Кабель ВВГнг-LS (сечением 3х2.5 для розеток и 3х1.5 для освещения)
- Гофрированная труба ПНД (черная или оранжевая, повышенной прочности)
- Гофрированная труба ПВХ (для участков с минимальной нагрузкой)
- Дюбель-хомуты («вертолеты») или перфолента для фиксации
- Распределительные коробки с высокой степенью защиты (IP44 и выше)
- Изолента ХБ или ПВХ для маркировки концов
- Стяжечный раствор или пескобетон М300 для локальной фиксации трасс
Таблица 1. Расход материалов и примерные цены
| Материал | Количество на 50 м² | Расход на м² | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 150 м | 3 м | 85 | 12 750 |
| Гофра ПНД 20 мм | 150 м | 3 м | 25 | 3 750 |
| Дюбель-хомуты | 500 шт | 10 шт | 2 | 1 000 |
| Коробки распред. | 8 шт | 0.16 шт | 120 | 960 |
| Раствор М300 (мешки) | 5 шт | 0.1 шт | 280 | 1 400 |

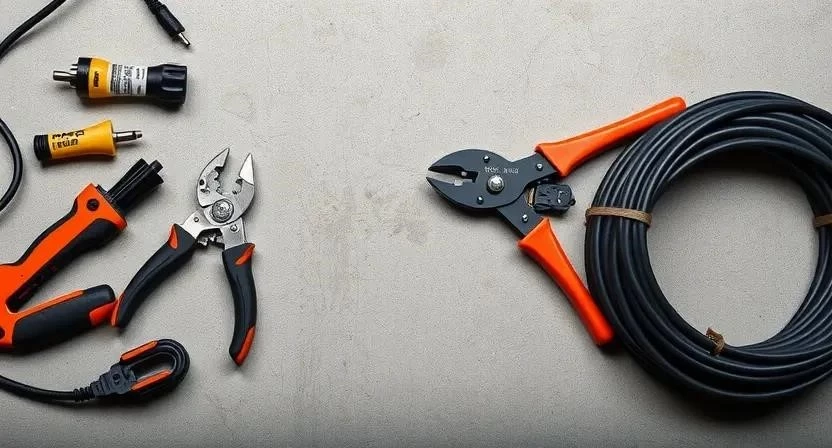

Инструментарий для выполнения электромонтажа
Качественный монтаж электрики в стяжке невозможен без профессионального набора инструментов. Каждый прибор выполняет свою функцию, ускоряя процесс и повышая надежность соединений. Я использую только проверенный инструмент, так как поломка дешевого перфоратора в разгар работ может остановить весь ремонт на объекте.
- Перфоратор — необходим для бурения отверстий под крепеж в бетонном основании.
- Кусачки (бокорезы) — для нарезки гофры и кабеля нужной длины.
- Стриппер — специализированный инструмент для аккуратного снятия изоляции без повреждения жил.
- Рулетка (5-10 метров) — для точной разметки трасс согласно схеме.
- Лазерный уровень — помогает выстроить ровные линии и определить уровень будущего пола.
- Строительный степлер или молоток — для быстрой фиксации дюбель-хомутов.
- Строительный миксер — нужен для замешивания раствора при локальном закреплении труб.
- Штроборез — если требуется углубление трасс в плиту перекрытия.
Таблица 2. Характеристики и назначение инструментов
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Перфоратор SDS+ | Бурение отверстий под дюбели | Обязательно | 8 500 |
| Стриппер | Зачистка концов жил | Желательно | 1 800 |
| Лазерный осепостроитель | Разметка трасс и уровней | Обязательно | 5 000 |
| Протяжка (УЗК) | Затяжка кабеля в гофру | Обязательно | 1 200 |
| Мегаомметр | Проверка изоляции | Желательно | 4 500 |
Подготовка помещений к работам
Перед тем как проложить кабель в полу, необходимо полностью освободить пространство от строительного мусора и пыли. Любой камень или кусок арматуры под гофрой может стать причиной повреждения кабеля при заливке стяжки. Стены в местах будущих подъемов кабеля следует прогрунтовать, чтобы пыль не мешала разметке. Я всегда закрываю дверные проемы пленкой, если в соседних комнатах ведутся пыльные работы, чтобы сохранить чистоту подготовленного основания.
Этап подготовки поверхности основания
Проверка ровности основания — критически важный момент. Если на плите перекрытия есть резкие перепады или торчащая арматура, их нужно устранить. Далее наносится слой грунтовки глубокого проникновения для обеспыливания. Устройство гидроизоляционного слоя выполняется в соответствии с проектом: это может быть как обмазочная гидроизоляция, так и плотная полиэтиленовая пленка. Важно заранее проверить все точки выхода кабеля, чтобы они совпадали с центрами будущих перегородок. Помните, что технология прокладки кабеля в полу не допускает острых углов и резких перегибов трасс.
Пошаговая технология монтажа электрики
Соблюдение последовательности действий гарантирует, что электропроводка в стяжке пола прослужит десятилетиями без аварийных ситуаций. Я выработал для себя алгоритм, который минимизирует риск человеческой ошибки.
- Составление схемы разводки. На листе бумаги или в планшете рисую точный план с привязками к стенам. (Время: 2-3 часа)
- Разметка трасс на полу. С помощью маркера или малярного шнура переношу схему на бетон. (Время: 1.5 часа)
- Выбор и нарезка гофрированной трубы. Нарезаю гофру ПНД кусками нужной длины с запасом 50 см на выводы. (Время: 1 час)
- Затяжка кабеля в гофру. Использую стальную протяжку, чтобы быстро пропустить ВВГнг-LS через трубу. (Время: 2-4 часа)
- Фиксация гофры к основанию. Креплю трубы дюбель-хомутами с шагом 30-40 см. (Время: 3-5 часов)
- Формирование выводов в стены. Поднимаю концы гофры на стены, фиксируя их временным крепежом. (Время: 2 часа)
- Установка распределительных коробок. Монтирую коробки в доступных местах, если это предусмотрено проектом. (Время: 2 часа)
- Проверка целостности (прозвонка). Мультиметром проверяю отсутствие короткого замыкания и обрывов. (Время: 1 час)
- Фотофиксация трасс. Делаю детальные снимки с приложенной рулеткой для будущего ремонта. (Время: 0.5 часа)

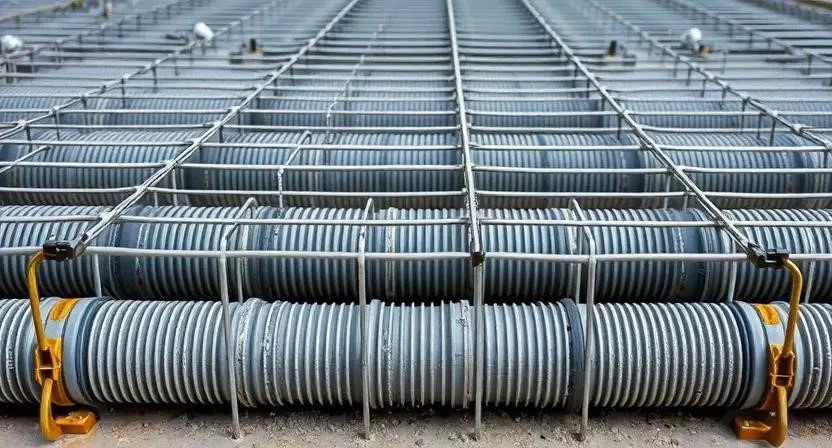

- Укладка армирующей сетки. Размещаю сетку поверх кабелей, используя дистанцеры, чтобы не раздавить гофру. (Время: 3 часа)
- Заливка стяжки. Аккуратно распределяю стяжечный раствор, следя за сохранностью трасс. (Время: 5-8 часов)
- Контроль высыхания. Обеспечиваю отсутствие сквозняков в первые 3 дня. (Время: 28 суток до полной прочности)
Таблица 3. Пошаговый план работ и временные затраты
| Этап работ | Время выполнения | Особенности и нюансы |
|---|---|---|
| Разметка и планирование | 4 часа | Учет расположения сантехники и мебели |
| Монтаж трасс в гофре | 8-12 часов | Соблюдение радиусов изгиба гофры |
| Проверка и фотофиксация | 2 часа | Обязательно наличие рулетки в кадре |
| Заливка раствора | 6-10 часов | Температура в помещении +18…+22°C |
| Набор прочности | 28 дней | Нельзя включать теплый пол до высыхания |
Технологические нюансы и требования
Соблюдение радиуса изгиба кабеля — это то, на чем часто экономят новички. Для ВВГнг-LS радиус должен составлять не менее 10 его диаметров. Глубина залегания гофры в бетоне должна быть такой, чтобы над ней оставалось минимум 20-30 мм раствора, иначе стяжка в этом месте треснет. Температурный режим при заливке бетона критичен: нельзя допускать падения температуры ниже +5 градусов. Также важна совместимость гофры и раствора — дешевая гофра может вступить в реакцию с присадками в бетоне и стать хрупкой. Мой опыт подсказывает, что лучше использовать ПНД трубы, они намного прочнее ПВХ-аналогов при сдавливании.
Распространенные ошибки монтажа
Самая опасная ошибка — прокладка кабеля без гофры. Щелочная среда бетона со временем разрушает изоляцию, что ведет к утечкам тока. Использование дешевого кабеля (например, ТУ вместо ГОСТ) чревато заниженным сечением жил, которые будут греться под нагрузкой. Отсутствие детальной схемы — это «мина» замедленного действия: при установке дверного порога или напольного ограничителя вы гарантированно попадете в провод. Слишком сильное натяжение провода внутри гофры при температурных колебаниях может привести к его разрыву. Также избегайте перехлестов трасс — в этих местах толщина стяжки будет критически малой, что вызовет появление трещин.
Однажды я пришел на объект исправлять работу «умельцев», которые уложили кабели внахлест в три слоя. В итоге общая высота трассы составила 7 сантиметров при планируемой стяжке в 5 сантиметров. Пришлось штробить плиту перекрытия, чтобы утопить провода, иначе уровень пола в квартире поднялся бы на лишние 4 сантиметра по всей площади. Это лишний раз доказывает, что схема кабельных трасс должна исключать пересечения в узких местах, например, в коридорах.
Расчет стоимости электромонтажных работ
Стоимость электромонтажа в стяжке складывается из цены материалов и оплаты труда квалифицированного специалиста. Самостоятельный монтаж позволяет сэкономить значительную сумму, но требует наличия дорогого инструмента и навыков. При найме бригады вы платите за гарантию и скорость выполнения работ.
Таблица 4. Смета расходов: материалы и работа
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (средний сегмент) | 25 000 | 25 000 | 0 |
| Инструмент (покупка/аренда) | 15 000 | 0 | -15 000 |
| Работа по монтажу | 0 | 35 000 | 35 000 |
| Транспортные расходы | 2 000 | 0 | -2 000 |
| 42 000 | 60 000 | 18 000 |
Правила ухода и эксплуатации после заливки
После завершения работ наступает период полимеризации стяжки. В это время категорически запрещено включать электрические теплые полы, так как неравномерный нагрев приведет к растрескиванию бетона. Срок полной полимеризации составляет 28 дней, только после этого можно давать полную нагрузку на сеть. Главное правило — запрет на сверление пола без сверки со схемой и фотографиями трасс. Я всегда оставляю заказчику распечатанную схему и флешку с фотографиями, где четко видны расстояния от стен до каждой гофры.
Был случай, когда сантехники решили установить инсталляцию и просверлили пол в коридоре, чтобы закрепить направляющую. Они перебили сразу четыре линии питания. Повреждение кабеля в стяжке — это катастрофа. Нам пришлось вскрывать свежую плитку и бетон, ставить муфты, что нарушило целостность гидроизоляции и эстетику пола. Фотофиксация с рулеткой спасла бы ситуацию, если бы рабочие в нее заглянули.
Альтернативные способы прокладки
Если классическая бетонная стяжка не подходит по весу или срокам, существуют альтернативные варианты. Сухая стяжка (например, Кнауф-суперпол) позволяет прокладывать кабели в слое керамзитовой засыпки, что значительно упрощает доступ к ним в будущем. Использование кабельных каналов в плинтусах — вариант для уже готового ремонта, хотя их емкость сильно ограничена. Прокладка в сэндвич-панелях или под фальшполом чаще применяется в офисных помещениях, где надежность и цена отступают перед необходимостью частой перепланировки рабочих мест. По надежности бетонная стяжка остается лидером, так как кабель внутри нее полностью защищен от кислорода и механических воздействий.
Меры безопасности при работе
Работа с электричеством и строительными смесями требует соблюдения техники безопасности. Я всегда следую этим правилам, чтобы сохранить здоровье и оборудование:
- Использование средств индивидуальной защиты: перчатки, защитные очки при бурении и респиратор при работе с цементом.
- Обязательное проветривание помещения при использовании химических составов или праймеров.
- Проверка исправности электроинструмента и целостности шнуров питания перед началом смены.
- Запрет на работу с электросетью под напряжением — все подключения только после полной прокладки и проверки.
- Использование устойчивых стремянок при монтаже выводов на стены, работа на высоте требует страховки.
Часто задаваемые вопросы (FAQ)
Можно ли прокладывать кабель без гофры?
Нет, это грубое нарушение. Бетон — агрессивная среда, а гофра защищает изоляцию и обеспечивает возможность замены провода.
Какой кабель лучше выбрать для пола?
Оптимальный выбор — ВВГнг-LS. Он не поддерживает горение и имеет низкое дымовыделение, что критично для безопасности жилья.
Что делать, если кабель перебили при стяжке?
Необходимо локально вскрыть бетон, установить соединительную муфту или распределительную коробку. Место соединения должно остаться доступным для обслуживания или быть надежно загерметизировано термоусадкой с клеевым слоем.
Можно ли использовать ПВС вместо ВВГ?
Я категорически не рекомендую ПВС для стационарной проводки. Срок его службы в разы меньше, а оболочка не предназначена для длительного нахождения в закрытых пространствах без вентиляции.
Нужна ли гидроизоляция под кабелем?
Да, гидроизоляция защищает плиту перекрытия от влаги из раствора и предотвращает коррозию арматуры, а также создает дополнительный диэлектрический слой.
Как зафиксировать гофру на гладком бетоне?
На гладком основании лучше использовать монтажную перфоленту на дюбель-гвоздях или специальные площадки под стяжки, предварительно прогрунтовав поверхность.
Можно ли менять схему после заливки?
Нет, после застывания раствора трассы становятся монолитными. Любые изменения потребуют штробления или прокладки новых линий поверх стяжки.
