Обустройство коммуникаций в деревянном коттедже требует учета постоянного движения древесины. Сруб из бруса в первые два-три года может осесть на 3–10 см в высоту. Стоимость исправления ошибок после финишной отделки в три раза превышает затраты на правильный монтаж изначально. Инженерные системы в доме из бруса монтируются по особым правилам, чтобы избежать разрывов труб и коротких замыканий. В этой статье я разберу все тонкости работы с деревом, опираясь на технические стандарты и личную практику.
Особенности проектирования с учетом усадки и безопасности
Главный фактор, который отличает инженерные системы в доме из бруса от коммуникаций в каменном здании — это усадка. Древесина теряет влагу, венцы плотнее прилегают друг к другу, и общая высота стены уменьшается. Если жестко закрепить вертикальный стояк канализации, его просто раздавит или выгнет дугой через год. Пожарная безопасность стоит на втором месте по важности. Горючесть материалов диктует жесткие требования к электропроводке. Монтаж электрики в деревянном доме должен исключать любой риск возникновения дуги или перегрева. Я всегда советую начинать работы только после того, как дом простоял под крышей минимум 6-12 месяцев, если использовался брус естественной влажности. Для клееного бруса сроки короче, но усадка в 1-2% все равно присутствует.
Выбор комплектующих для надежных сетей
Для качественного результата потребуются специфические материалы для инженерных сетей в брусе. Обычный ПВХ-кабель здесь не подойдет, нужен индекс «нг-LS» (не поддерживающий горение, с низким дымовыделением). Для отопления и водоснабжения лучше выбирать трубы из сшитого полиэтилена (PEX) или качественный полипропилен с армированием, так как они лучше переносят микродеформации здания.
- Кабель ВВГнг-LS (сечения 1.5, 2.5 и 4 мм2)
- Металлорукав в ПВХ-изоляции или стальные трубы для скрытой проводки
- Трубы PEX для системы отопление в доме из бруса
- Распределительные коробки из негорючего пластика
- Гильзы из стали для прохода через стены
- Демпферная лента и скользящие опоры
- Огнестойкий герметик для заделки швов
- Коллекторные узлы для равномерного распределения давления
Таблица 1. Перечень материалов с примерным расходом и ценами
| Материал | Количество (на 100 м2) | Расход на м2 | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3×2.5 | 400 м | 4 м | 85 | 34 000 |
| Труба PEX для отопления | 250 м | 2.5 м | 120 | 30 000 |
| Металлорукав d20 | 300 м | 3 м | 45 | 13 500 |
| Утеплитель для труб (энергофлекс) | 150 м | 1.5 м | 30 | 4 500 |
| Стальные гильзы (проходки) | 40 шт | 0.4 шт | 150 | 6 000 |
| Автоматика (УЗО, дифавтоматы) | 1 комплект | — | 25 000 | 25 000 |

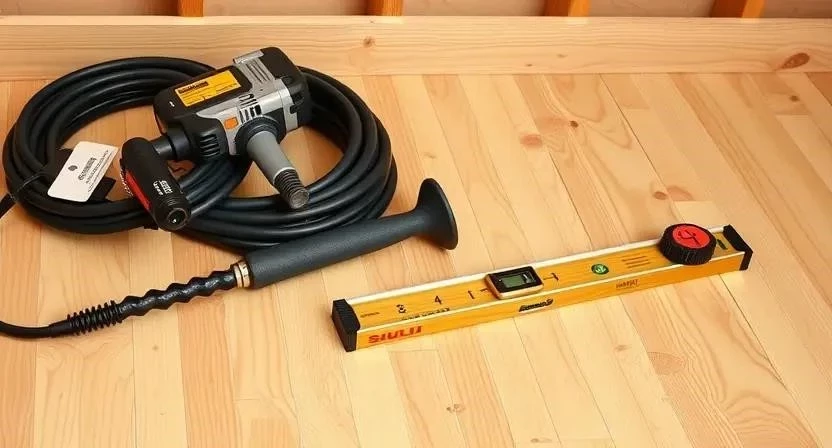

Арсенал мастера для работы по дереву
Работа с брусом требует мощного и точного инструмента. Обычной дрелью здесь не обойтись, особенно когда нужно пройти стену толщиной 200 мм под углом. Технология прокладки кабеля в брусе подразумевает создание длинных каналов, поэтому качественные сверла — это половина успеха.
- Перфоратор или мощная дрель с низкими оборотами
- Спиральные сверла Левиса (диаметром от 20 до 40 мм)
- Лазерный уровень для разметки осей
- Штроборез с пылесосом (если планируется разводка труб в брусе скрытым способом)
- Пресс-инструмент для фитингов PEX-труб
- Набор коронок по дереву для подрозетников
- Мультиметр и тестер давления (опрессовщик)
Разметка и планирование пространства
Перед тем как провести коммуникации в доме из бруса, я провожу тщательную разметку прямо по стенам. Важно отметить точки установки радиаторов, места выхода смесителей и расположения розеток. При разметке розеток в брусе нужно учитывать будущий уровень чистового пола. Однажды я видел, как розетки оказались на уровне плинтуса, потому что хозяин забыл про 10 см стяжки теплого пола. Все точки водоразбора должны иметь свободный доступ для обслуживания. На этом этапе я также защищаю поверхности малярным скотчем в местах будущего сверления, чтобы не оставлять сколов на дорогом дереве.
Подготовка отверстий и противопожарная защита
Места, где инженерные сети проходят сквозь стены, — самые уязвимые зоны. Специфика инженерных сетей в дереве требует обязательной обработки этих участков антипиренами. Я высверливаю отверстия диаметром на 10-15 мм больше, чем диаметр трубы или кабеля в защите. Это пространство необходимо для установки стальной гильзы. Гильза защищает коммуникации от сдавливания при усадке и предотвращает распространение огня в случае короткого замыкания. Все отверстия я тщательно очищаю от опилок и обрабатываю составом глубокого проникновения для защиты от гниения и возгорания.
Пошаговое руководство по монтажу систем
Соблюдение последовательности работ гарантирует, что системы не будут мешать друг другу при эксплуатации. Правила монтажа систем в брусе подразумевают движение от глобальных магистралей к конечным точкам.
- Проектирование: Создание детальной схемы с учетом нагрузок. Время: 3-5 дней.
- Монтаж электрики: Прокладка кабелей в металлорукавах или стальных трубах. Время: 7-10 дней. Монтаж электрики в деревянном доме требует отсутствия скруток внутри стен.

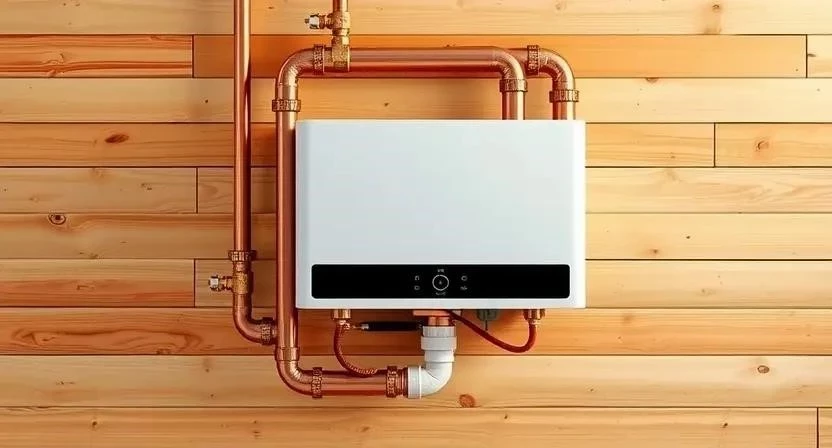

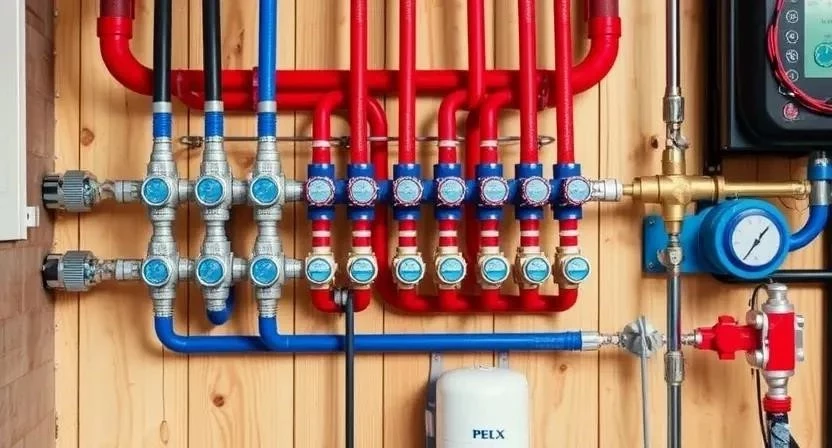

- Система отопления: Установка котла, коллекторов и прокладка труб к радиаторам или контурам теплого пола. Время: 5-7 дней.
- Водоснабжение: Водопровод в брусовом доме монтируется с учетом компенсационных петель на стояках. Время: 3-4 дня.
- Канализация: Установка канализации в доме из бруса с соблюдением уклона 2 см на метр для трубы 110 мм. Время: 2-3 дня.
- Вентиляция: Вентиляция в деревянном доме организуется через приточно-вытяжные клапаны или центральную систему. Время: 3-5 дней.

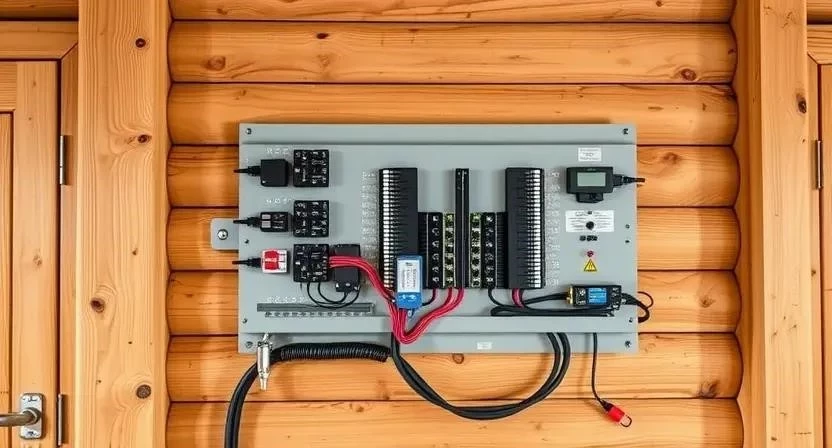

- Щитовое оборудование: Сборка ГРЩ, установка УЗО и автоматики, заземление. Время: 1-2 дня.
- Герметизация: Заделка всех проходов огнестойким герметиком и утеплителем. Время: 1 день.
- Опрессовка: Проверка систем под давлением 6-8 бар. Время: 1 день.
- Финишная установка: Монтаж розеток, кранов и запуск котла после чистовой отделки. Время: 2-3 дня.
Таблица 2. Пошаговый план-график монтажа всех систем
| Этап | Время выполнения | Особенности |
|---|---|---|
| Проектирование и разметка | 48 часов | Учет расположения мебели и техники |
| Черновой электромонтаж | 80 часов | Только негорючий кабель и металлорукав |
| Разводка труб и радиаторов | 60 часов | Использование скользящих креплений |
| Монтаж септика и труб | 40 часов | Соблюдение углов уклона |
| Пусконаладка и тесты | 24 часа | Проверка герметичности и нагрузок |
Технологические зазоры и скользящие крепления
Чтобы водопровод в брусовом доме не потек через полгода, я применяю скользящие опоры. Это специальные крепления, которые позволяют брусу опускаться, в то время как труба остается неподвижной. В местах примыкания жестких конструкций к стенам (например, короба для труб) я всегда оставляю зазор 5-7 см сверху, заполняя его мягким утеплителем. Это пространство «съест» усадка. Для электропроводки я делаю запас кабеля в каждой распределительной коробке в виде петли (15-20 см), чтобы при движении стен жилы не натянулись и не выскочили из клемм. Мой опыт показывает, что пренебрежение этими сантиметрами приводит к вырыванию подрозетников из стен.
Типичные ошибки при обустройстве сетей
Многие новички пытаются сэкономить и допускают критические промахи. Я собрал список самых частых ошибок, которые могут привести к печальным последствиям:
- Использование пластиковой гофры для скрытой проводки внутри стен.
- Жесткое крепление вертикальных труб отопления к брусу.
- Отсутствие заземления и молниезащиты.
- Штробление дерева на глубину более 1/3 толщины бруса, что ослабляет конструкцию.
- Использование монтажной пены для заделки проходов труб (она слишком жесткая).
- Неправильный расчет мощности котла без учета теплопотерь дерева.
- Отсутствие фанового стояка в системе канализации.
Анализ затрат на инженерное оснащение
Стоимость инженерных систем в деревянном доме зависит от выбранных материалов и сложности проекта. Самостоятельный монтаж позволяет сэкономить до 40% бюджета, но требует наличия дорогого инструмента и глубоких знаний норм ПУЭ и СНиП. Я подготовил расчеты для разных площадей, чтобы вы могли ориентироваться в цифрах.
Таблица 3. Расчет стоимости инженерных сетей в зависимости от площади дома
| Площадь дома | Материалы (средний сегмент) | Работа специалистов | Своими руками (инструмент + материалы) | |
|---|---|---|---|---|
| 80 м2 | 180 000 руб. | 120 000 руб. | 210 000 руб. | 300 000 руб. |
| 120 м2 | 290 000 руб. | 190 000 руб. | 330 000 руб. | 480 000 руб. |
| 150 м2 | 380 000 руб. | 250 000 руб. | 430 000 руб. | 630 000 руб. |
| 200 м2 | 520 000 руб. | 350 000 руб. | 580 000 руб. | 870 000 руб. |
| 300 м2 | 850 000 руб. | 550 000 руб. | 950 000 руб. | 1 400 000 руб. |
Меры безопасности при проведении работ
Работая с деревом и электричеством, нельзя пренебрегать защитой. Я всегда использую защитные очки при сверлении потолочных балок — мелкая стружка и пыль летят прямо в глаза. При работе с электроинструментом обязательно наличие заземления на временном щитке. В помещении должен находиться исправный огнетушитель (порошковый или углекислотный). Все работы по пайке труб или сварке проводятся на удалении от открытых участков древесины, защищенных листами асбеста или металла. Нельзя оставлять включенные нагревательные приборы без присмотра в строящемся доме.
Обслуживание систем после запуска
После завершения монтажа работа не заканчивается. В первый год эксплуатации я рекомендую раз в квартал проверять натяжение кабелей в щитке и осматривать компенсаторы на трубах. Если вы заметили, что какая-то труба начала выгибаться, значит, усадка идет быстрее расчетной и нужно ослабить крепления. Котел и септик требуют ежегодного сервисного обслуживания перед началом отопительного сезона. Проверка автоматики и УЗО кнопкой «Тест» должна стать привычкой раз в месяц.
Выбор способа прокладки коммуникаций
Существует два основных подхода к монтажу: скрытый и открытый. Скрытый монтаж выглядит эстетично, но он сложнее и дороже. Открытая проводка (ретро-стиль) отлично вписывается в интерьер брусового дома и обеспечивает 100% доступность для осмотра. Я часто комбинирую эти методы: трубы прячу в пол, а электрику веду открыто на керамических изоляторах.
Таблица 4. Сравнительная таблица способов прокладки коммуникаций
| Критерий | Скрытый (в штробах/каналах) | Открытый (ретро/кабель-каналы) | |
|---|---|---|---|
| Эстетика | Высокая, коммуникаций не видно | Специфическая (на любителя) | Скрытый выигрывает в современном стиле |
| Пожаробезопасность | Требует стальных труб | Максимальная (все на виду) | Открытый безопаснее |
| Сложность монтажа | Очень высокая | Низкая | Открытый дешевле в работе |
| Ремонтопригодность | Низкая (нужно вскрывать отделку) | Очень высокая | Открытый практичнее |
| Влияние усадки | Критическое | Минимальное | Открытый проще компенсировать |
Часто задаваемые вопросы
Можно ли штробить брус под трубы?
Я не рекомендую делать глубокие горизонтальные штробы, так как они перерезают волокна дерева и снижают несущую способность стены. Вертикальные штробы до 30 мм допустимы, но лучше использовать технологические пустоты или пространство за плинтусом.
Какой кабель выбрать для деревянного дома?
Только ВВГнг-LS или его аналоги с медными жилами. Никакого алюминия и никаких дешевых проводов без индекса «нг». Это ваша страховка от пожара.
Как избежать конденсата в трубах?
Все трубы холодного водоснабжения я обязательно одеваю в теплоизоляцию (энергофлекс) толщиной не менее 9 мм. Это исключает появление влаги на дереве и защищает его от гниения.
Когда начинать монтаж после постройки?
Если дом из клееного бруса — можно через месяц. Если из обычного профилированного — лучше подождать один отопительный сезон, чтобы прошла основная фаза усадки.
Нужно ли делать заземление в срубе?
Обязательно. Дерево — хоть и плохой проводник, но при намокании его сопротивление падает. Заземление вместе с УЗО спасет жизнь при пробое на корпус техники.
Как провести трубы через перекрытия?
Только через гильзы с зазором. Я использую обрезки стальных труб, диаметр которых на 20% больше диаметра проходящей коммуникации.
Что делать, если труба мешает усадке?
Нужно немедленно переделать крепление на скользящее. Однажды я видел, как из-за заклинившей трубы отопления между венцами образовалась щель в 2 сантиметра, через которую зимой выходило все тепло.
