Коллекторная разводка отопления представляет собой систему, где каждый радиатор или контур теплого пола подключается к общему узлу управления отдельной парой труб. Такая схема исключает разбалансировку системы и позволяет регулировать температуру в каждой комнате независимо. Монтаж такой сети в среднем доме занимает от 3 до 7 дней, а стоимость материалов зависит от выбранного полимера. Правильный выбор труб для коллекторной разводки отопления гарантирует отсутствие протечек в стяжке на десятилетия.
Принципы работы коллекторной системы

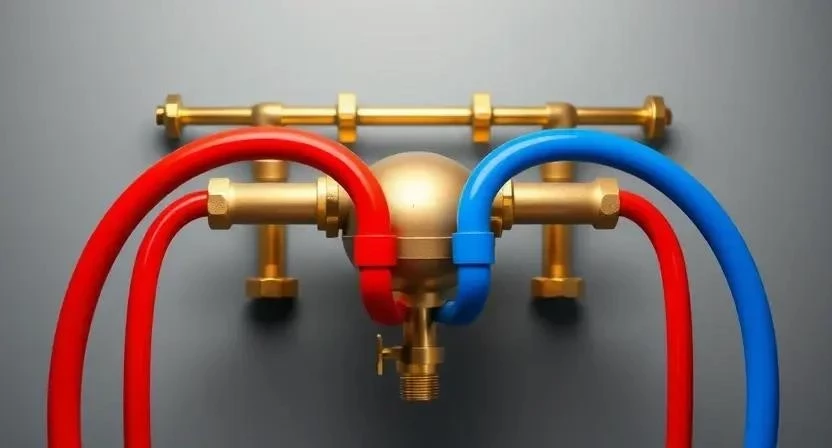

В основе данной схемы лежит принцип «звезды». От центрального коллекторного узла к каждой точке обогрева идет отдельная ветка. Это значительно упрощает обслуживание: если в одной из комнат случится авария, достаточно перекрыть один вентиль на коллекторе, не отключая отопление во всем доме. Сейчас на рынке доминируют полимерные материалы, так как они не подвержены коррозии и легко гнутся, что критично при укладке в стяжку пола.
Технические параметры материалов

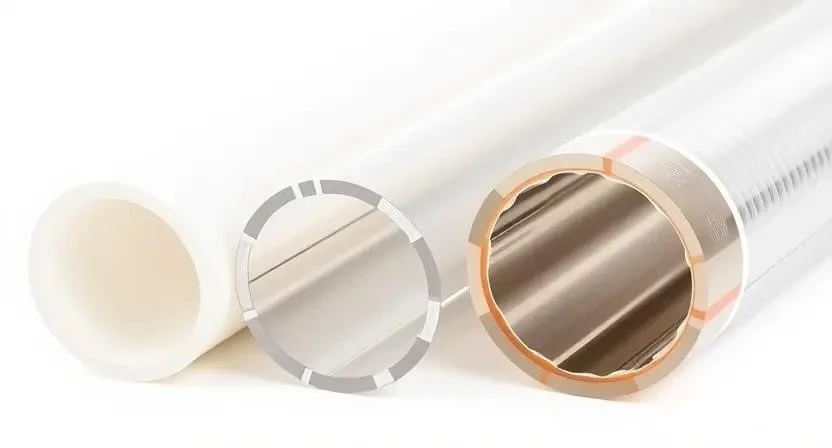

Для коллекторных систем чаще всего используют сшитый полиэтилен (PEX), полиэтилен с повышенной термостойкостью (PERT) и металлопластик. Каждый из них имеет свои пределы по давлению и температуре. Например, PEX-a выдерживает более высокие температурные нагрузки, чем PERT, что делает его идеальным для радиаторов. Металлопластик же лучше держит форму, но сложнее в укладке длинными петлями.
| Материал | Макс. температура | Макс. давление | Срок службы | Основное применение |
|---|---|---|---|---|
| PEX-a | 95°C | 10 бар | 50 лет | Радиаторы, теплый пол |
| PEX-b | 85°C | 10 бар | 50 лет | Радиаторы, теплый пол |
| PERT | 80°C | 8 бар | 50 лет | Теплые полы (эконом) |
| Металлопластик | 95°C | 10 бар | 30 лет | Разводка к радиаторам |
| Полипропилен | 70-95°C | 10 бар | 25 лет | Открытая разводка |
Особенности монтажа и инструменты

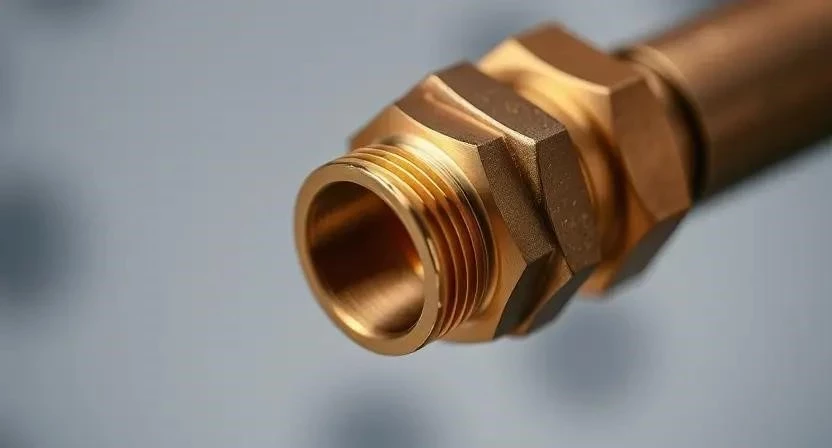

Сложность установки зависит от способа соединения. Сшитый полиэтилен требует специального пресс-инструмента, который создает надежное холодное соединение. Металлопластик можно обжимать или использовать компрессионные фитинги. Я однажды пытался сэкономить и поставил обжимные фитинги на контур теплого пола в стяжку — через год один из них дал течь. Теперь я использую только пресс-соединения для скрытого монтажа.
Необходимый набор инструментов:
- Труборез для чистого среза без заусенцев
- Пресс-инструмент (ручной или электрический)
- Калибратор для расширения конца трубы
- Маркер для разметки точек реза
- Строительный уровень
- Рулетка
- Фаскосниматель
- Пассатижи
- Струбцины для фиксации коллектора
Пошаговая инструкция по монтажу труб в стяжку:
- Подготовка поверхности: очистка пола и укладка демпферной ленты по периметру (2 часа).
- Установка коллекторного узла на стену с соблюдением уровней (4 часа).
- Разметка трасс и расчет длины каждой петли (3 часа).
- Укладка теплоизоляционного слоя или XPS-плит (6 часов).

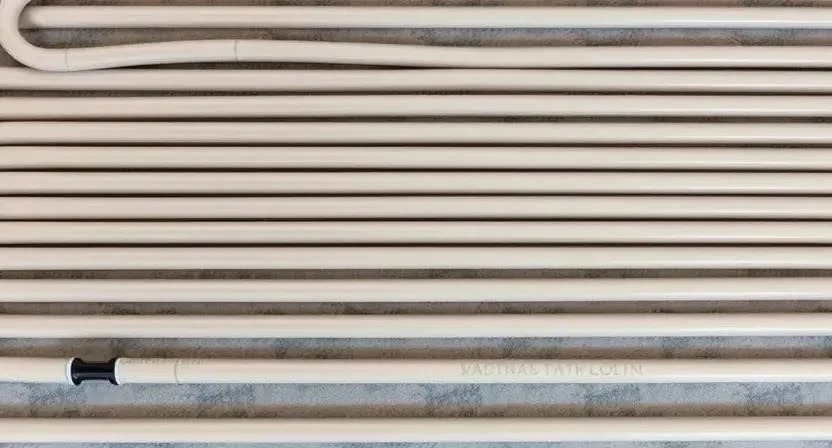

- Раскладка труб по заданному шагу, фиксация к арматуре или матам (8 часов).
- Обрезание труб в размер с помощью трубореза (2 часа).
- Калибровка концов труб перед соединением (2 часа).
- Монтаж пресс-фитингов и обжим соединений (5 часов).
- Опрессовка системы воздухом или водой под давлением 6-10 бар (24 часа).
- Заливка стяжки с соблюдением температуры раствора (от 10°C) (12 часов).
- Подключение к котлу и запуск системы (4 часа).
- Финальная проверка герметичности после застывания бетона (2 часа).
Срок службы и эксплуатация
Полимерные трубы не гниют и не ржавеют, что делает их долговечнее стальных аналогов. Главный враг PEX и PERT — это перегрев. Если котел выйдет из строя и подаст в систему кипяток выше 95 градусов, труба может размягчиться. Я помню объект, где владелец установил слишком мощный электрокотел без ограничителя температуры; через два сезона трубы в одном месте начали «пузыриться».
Линейное расширение — еще один важный нюанс. Полимеры расширяются при нагреве сильнее металла. Поэтому при укладке в стяжку нельзя натягивать трубу «в струну», нужно оставлять небольшой запас (змейку), чтобы материал мог свободно двигаться.
Маркировка и кислородный барьер
Цвет трубы обычно указывает на ее назначение: красные — для подачи, синие — для обратки. Однако важнее смотреть на наличие кислородного барьера (слой EVOH). Без него микродозы кислорода проникают сквозь стенку полиэтилена в теплоноситель, что вызывает коррозию стального котла и радиаторов.
Преимущества использования труб с кислородным барьером:
- Полная блокировка диффузии кислорода в систему
- Защита стальных элементов котла от окисления
- Увеличение срока службы теплообменников
- Снижение образования шлама в трубах
- Поддержание стабильного химического состава теплоносителя
- Снижение частоты промывки системы
- Повышение общего КПД отопления
Расчет стоимости материалов и работ
Цена за погонный метр трубы — это лишь часть расходов. Основные затраты уходят на фитинги и аренду или покупку дорогого инструмента. Я считал смету для дома 100 м² и заметил, что качественные пресс-фитинги могут стоить до 30% от стоимости всех труб.
| Материал | Цена за метр (ср.) | Цена фитинга (ср.) | Стоимость инструмента | |
|---|---|---|---|---|
| PEX-a (премиум) | 120 руб. | 350 руб. | 15 000 руб. | 32 000 руб. |
| PEX-b (средний) | 80 руб. | 200 руб. | 12 000 руб. | 22 000 руб. |
| PERT (эконом) | 60 руб. | 150 руб. | 10 000 руб. | 18 000 руб. |
| Металлопластик | 110 руб. | 300 руб. | 8 000 руб. | 28 000 руб. |
| Полипропилен | 40 руб. | 100 руб. | 4 000 руб. | 14 000 руб. |
Преимущества и недостатки
Выбор между PEX и PERT часто сводится к бюджету и температуре. Сшитый полиэтилен более эластичен и прощает ошибки при изгибе. Металлопластик удобен там, где труба идет открыто и должна держать форму, но он категорически не подходит для укладки в стяжку из-за риска коррозии алюминиевого слоя при контакте с бетоном.
| Материал | Плюсы | Минусы | Вердикт |
|---|---|---|---|
| PEX-a | Эффект памяти, надежность | Высокая цена | Лучший выбор для всего |
| PEX-b | Доступность, прочность | Меньше гибкость, чем у PEX-a | Оптимальный баланс |
| PERT | Дешевизна, термостойкость | Сложнее гнуть | Только для теплых полов |
| Металлопластик | Держит форму, высокая Т | Нельзя в стяжку, цена фитингов | Для открытой разводки |
| Полипропилен | Очень дешево | Только пайка, не гнется | Для простых систем |
Что выбрать под конкретные задачи
Если вы планируете установку радиаторов с высокой температурой подачи (70-80°C), выбирайте PEX или металлопластик. Для водяного теплого пола с температурой 30-45°C отлично подойдет PERT. Я рекомендую всегда закладывать диаметр трубы с запасом: для радиаторов обычно берут 16 мм, для магистралей — 20 мм.
| Ситуация | Рекомендуемый материал | Причина |
|---|---|---|
| Радиаторы в комнатах | PEX-a или Металлопластик | Высокая температура, надежность |
| Теплый пол (бюджет) | PERT | Низкая цена, достаточность свойств |
| Теплый пол (премиум) | PEX-a | Легкий монтаж, максимальный срок службы |
| Открытая разводка в гараже | Полипропилен | Дешевизна, простота монтажа |
| Скрытая разводка в стенах | PEX-b | Герметичность пресс-соединений |
Правила выбора труб:
- Проверьте максимальную температуру вашего котла.
- Рассчитайте длину самой длинной петли (не более 100 м для 16-й трубы).
- Подберите диаметр исходя из требуемого расхода теплоносителя.
- Убедитесь, что фитинги соответствуют марке трубы (не смешивайте бренды).
- Проверьте наличие сертификата на кислородный барьер.
- Учтите доступность инструмента для монтажа в вашем регионе.
Советы из практики и типичные ошибки
Самая частая ошибка новичков — использование обычного строительного степлера для крепления труб. Металлическая скоба может перерезать стенку трубы или создать точку напряжения, которая со временем приведет к трещине. Используйте только специальные пластиковые клипсы.
Меры безопасности:
- При работе с пресс-инструментом берегите пальцы от защемления.
- Используйте защитные очки при резке труб — пластиковая стружка летит в глаза.
- При опрессовке системы воздухом будьте осторожны: разрыв трубы под давлением воздуха происходит с сильным хлопком.
- Соблюдайте правила электробезопасности при использовании электрического пресса.
Я заметил, что многие забывают про проверку давления до заливки бетоном. Никогда не заливайте трубы, пока не убедитесь, что манометр стоит неподвижно в течение 24 часов. Исправлять протечку в застывшем бетоне — это настоящий кошмар.
FAQ
Можно ли смешивать разные трубы в одной системе?
Да, можно. Например, магистраль сделать из металлопластика, а контуры пола из PERT. Главное, чтобы соединения были герметичными и подходящими по типу.
Какой диаметр выбрать для комнаты 20 м²?
Для радиатора достаточно трубы 16 мм. Для теплого пола в такой комнате обычно используют трубу 16 мм с шагом укладки 150-200 мм.
Нужен ли кислородный барьер в системе с пластиковыми радиаторами?
Да, барьер нужен не только для радиаторов, но и для защиты самого котла, в котором почти всегда есть стальные детали.
Что лучше: PEX или PERT для теплого пола?
PEX-a легче монтировать из-за гибкости, PERT дешевле. Если бюджет ограничен и вы готовы к более сложному изгибу, берите PERT.
Как рассчитать расход трубы на отопление?
Для теплого пола: площадь комнаты разделить на шаг укладки (в метрах) и прибавить 10% на подводы к коллектору.
Можно ли использовать полипропилен для коллекторной разводки в стяжке?
Крайне не рекомендую. Полипропилен не гнется, требует слишком много стыков (пайки), каждый из которых является потенциальным местом протечки.
Сколько времени сохнет стяжка с трубами?
Обычно 28 дней. Важно не включать отопление сразу после заливки, иначе из-за быстрого испарения влаги стяжка потрескается.
