Монтаж отопления в частном доме начинается с выбора схемы разводки труб. Лучевая система отопления работает по принципу звезды, где от одного распределительного узла к каждому радиатору идет отдельная пара труб. Такая схема обходится на 20-30% дороже тройниковой из-за высокого расхода материалов, но дает полный контроль над теплом в каждой комнате. Это решение позволяет настроить температуру в спальне и гостиной независимо друг от друга.
Принцип работы коллекторной разводки

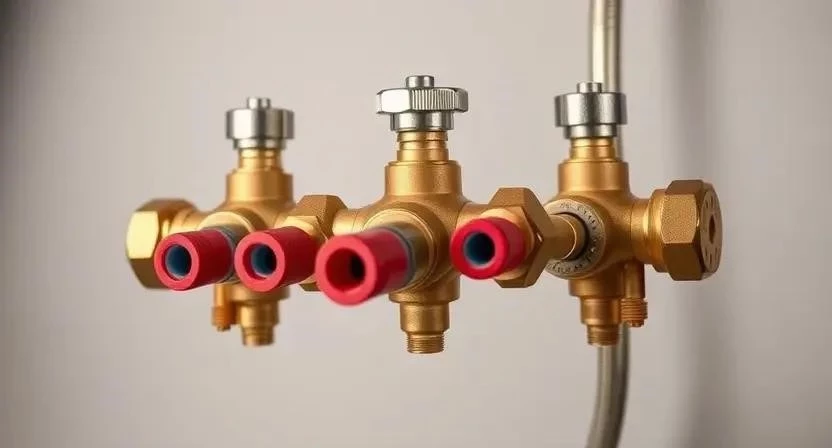

В основе системы лежит отопительный коллектор. Он служит распределительным узлом, который делит общий поток теплоносителя на несколько независимых ветвей. В отличие от однотрубной или двухтрубной тройниковой разводки, здесь нет последовательного соединения приборов. Каждый радиатор имеет свою собственную «линию» подачи и обратки.
Такое устройство исключает проблему неравномерного прогрева. В тройниковых схемах первый радиатор часто перегревается, а последний остается едва теплым. Лучевая разводка отопления в доме решает эту задачу: каждый прибор получает одинаковое давление и объем теплоносителя.
Технические параметры и оборудование
Я обычно использую для таких систем трубы из сшитого полиэтилена (PEX). Они обладают высокой гибкостью, что позволяет прокладывать их в стяжке пола без использования дополнительных фитингов. Это критически важно, так как любое соединение внутри бетона — это потенциальная точка протечки.
Система полностью совместима с любыми типами котлов отопления и современными радиаторами. Важным требованием является правильный подбор диаметра труб. Магистраль от котла до коллектора делают шире, а ветки к радиаторам — уже, чтобы сбалансировать поток.
Технические характеристики подбора труб:
| Мощность радиатора (кВт) | Рекомендуемый диаметр трубы (мм) | Максимальная длина ветки (м) | Применение |
|---|---|---|---|
| до 1.5 | 16 | 15 | Малые комнаты, санузлы |
| 1.5 — 2.5 | 16 | 10 | Стандартные спальни |
| 2.5 — 4.0 | 20 | 12 | Гостиные, кухни |
| более 4.0 | 20-25 | 10 | Большие залы, холлы |
| для теплого пола | 16-17 | 100 (петля) | Зоны комфорта |
Особенности монтажа лучевой системы
Первым делом я выбираю место для коллекторного узла. Оптимально разместить его в центре дома или в техническом помещении, чтобы минимизировать длину труб до самых дальних радиаторов. Трубы прокладываю либо в стяжке пола, либо за подвесным потолком, используя гофру или теплоизоляцию.
Для работы потребуется специализированный набор инструментов. Обязательно использую пресс-инструмент для надежной фиксации соединений, так как обычные зажимные механизмы менее долговечны.
Необходимые инструменты:
- Пресс-клещи (ручные или электрические)
- Труборез для полимерных труб
- Перфоратор с набором буров
- Уровень строительный (от 60 см)
- Шуруповерт и набор сверл
- Маркер или строительный карандаш
- Разводной ключ
- Степлер для крепления труб к перекрытию
- Манометр для проверки давления
Список материалов с расходом:
- Труба PEX 16 мм (расход: длина ветки х 2 + 10% запас)
- Коллектор с расходомерами (количество выходов = количеству радиаторов)
- Коллекторный шкаф (1 шт. под размер узла)
- Фитинги и соединители (по 2 шт. на каждый радиатор)
- Теплоизоляция из вспененного полиэтилена (по всей длине труб)
- Гофрированная труба для защиты (по всей длине в стяжке)
- Крепежные скобы или пластиковые клипсы (через каждые 50 см)
- Радиаторы отопления (согласно проекту)
Пошаговая инструкция по установке:
- Разметка мест установки радиаторов и коллекторного шкафа (2-3 часа).
- Монтаж коллекторного шкафа в стену с соблюдением уровня (2 часа).
- Прокладка труб от коллектора к каждому радиатору в гофре по полу (1-2 дня).
- Фиксация труб к основанию с помощью скоб или стяжки (4-6 часов).
- Установка радиаторов и подключение их к выведенным трубам (1 день).
- Монтаж самого коллектора и подключение его к общей магистрали котла (4 часа).
- Опрессовка системы воздухом или водой под давлением 6-10 бар (3-5 часов).
- Заливка стяжки пола после проверки герметичности (от 3 дней до высыхания).
- Заполнение системы теплоносителем и удаление воздуха (3 часа).
- Гидравлическая балансировка через расходомеры коллектора (2 часа).
При работе с химией и при пайке обязательно проветривайте помещение. Используйте защитные перчатки и очки. Помните об электробезопасности при работе с перфоратором. Никогда не превышайте допустимое давление при опрессовке, чтобы не повредить фитинги.
Из своего опыта: однажды я забыл сфотографировать разводку труб перед заливкой стяжки. Когда через год заказчику понадобилось пробить отверстие в полу под новый слив, пришлось использовать дорогой детектор металла и пластика. Теперь я всегда делаю детальные фото каждой комнаты с привязкой к стенам.
Срок службы и эксплуатация
Полимерные трубы из сшитого полиэтилена не подвержены коррозии, в отличие от стальных. Срок их службы при правильном монтаже достигает 50 лет. Система очень устойчива к перепадам давления и температурным скачкам.
Обслуживание лучевой системы максимально простое. Главный плюс в том, что я могу заменить одну поврежденную ветку, не сливая теплоноситель из всего дома. Достаточно перекрыть соответствующий кран на коллекторе, вырезать поврежденный участок и установить новый. Это экономит время и ресурсы.
Эстетика и внешний вид

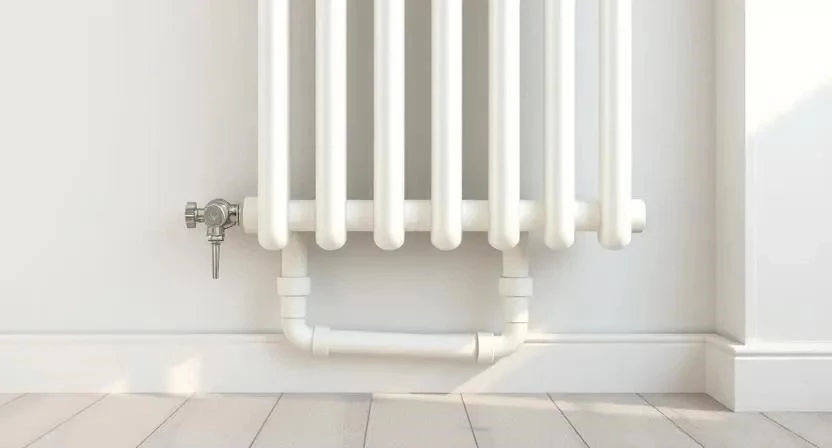

Скрытая разводка делает интерьер чистым. В комнатах полностью отсутствуют лишние трубы, тройники и unsightly соединения вдоль стен. Из пола или стены выходят только два аккуратных отрезка трубы, которые сразу заходят в радиатор.

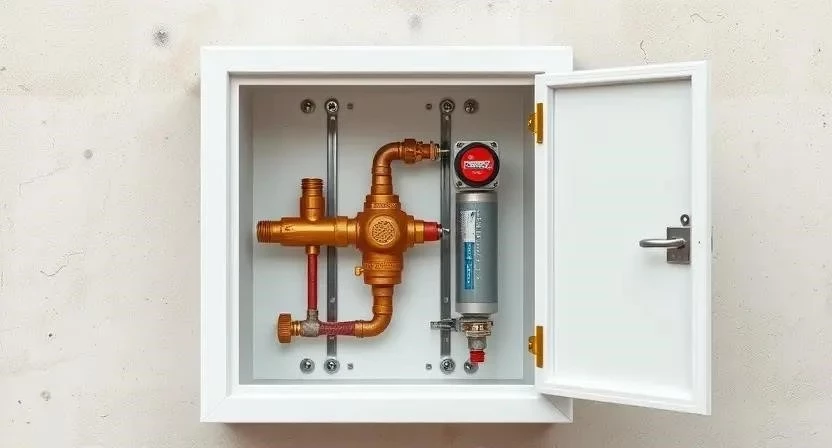

Весь технический узел прячется в компактный коллекторный шкаф. Он встраивается в нишу стены и закрывается декоративной дверцей. Это позволяет сохранить полезную площадь и скрыть все инженерные коммуникации от глаз жильцов.
Расчет затрат на устройство
Стоимость лучевой разводки выше из-за большего объема используемых материалов. На одну точку отопления уходит в два раза больше трубы, чем при тройниковой схеме. Также добавляется цена самого коллектора с расходомерами.
Сравнение затрат (пример для дома 100 м², 6 радиаторов):
| Статья расходов | Лучевая система (руб.) | Тройниковая система (руб.) | Разница |
|---|---|---|---|
| Трубы и фитинги | 25 000 | 12 000 | +13 000 |
| Коллекторный узел | 15 000 | 0 | +15 000 |
| Работа мастера | 30 000 | 20 000 | +10 000 |
| Расходные материалы | 7 000 | 5 000 | +2 000 |
| 77 000 | 37 000 | +40 000 |
Важный нюанс: я однажды решил сэкономить и поставил дешевый китайский коллектор. Через год один из вентилей начал подтекать, и пришлось менять весь узел. Теперь рекомендую только проверенные европейские бренды, так как коллектор — это сердце системы.
Преимущества и недостатки схемы
Лучевая система считается наиболее надежной и комфортной для современного жилья. Однако она требует более тщательного проектирования и больших вложений на старте.
Основные плюсы системы:
- Индивидуальная настройка температуры в каждой комнате.
- Высокая надежность за счет отсутствия соединений в стяжке.
- Легкость в обслуживании и ремонте отдельных веток.
- Отсутствие проблем с гидравлическим дисбалансом.
- Эстетичный вид без открытых труб в комнатах.
- Возможность легкого подключения теплого пола.
- Длительный срок службы материалов (до 50 лет).
Основные минусы системы:
- Значительный расход труб.
- Высокая стоимость оборудования (коллекторы, шкафы).
- Сложность монтажа для новичков.
- Необходимость выделения места под коллекторный узел.
- Более высокая цена работ по сравнению с тройниковой схемой.
Сводная таблица сравнения:
| Критерий | Лучевая система | Тройниковая система |
|---|---|---|
| Надежность | Высокая (минимум стыков) | Средняя (много тройников) |
| Стоимость | Дорогая | Бюджетная |
| Управление | Индивидуальное для каждой комнаты | Общее или через термостаты |
| Сложность ремонта | Просто (локально) | Сложно (слив всей системы) |
| Эстетика | Отличная | Средняя |
Для чего и что подходит
Лучевая система идеальна для больших частных домов, где комнаты имеют разную площадь и назначение. Если вы планируете совмещать радиаторы с системой «теплый пол», коллекторная разводка станет единственным правильным выбором.
Для маленьких дач или однокомнатных домиков на 30-40 квадратов такая система будет избыточной. В таких случаях достаточно простой двухтрубной схемы, которая обойдется дешевле и будет работать не хуже из-за коротких плеч труб.
Советы опытных монтажников
Рекомендую всегда делать гидравлическую балансировку. Это процесс настройки расхода теплоносителя через расходомеры на коллекторе. Без этого дальние радиаторы будут греть хуже, даже если система лучевая. Настраивайте потоки так, чтобы самые длинные ветки имели чуть больший расход.
Используйте только качественную теплоизоляцию для труб, проложенных в стяжке. Если оставить трубу «голой», часть тепла будет уходить в бетон пола, что снизит энергоэффективность системы и увеличит счета за газ или электричество.
Заметил одну деталь: если прокладывать трубы через стены без гофрированной гильзы, при усадке дома труба может пережаться или даже лопнуть. Всегда использую гильзы в местах прохода через несущие стены.
Ответы на частые вопросы
Можно ли переделать тройниковую систему в лучевую?
Это возможно только при капитальном ремонте с полной заменой стяжки пола или переделкой потолков. Просто «добавить коллектор» в существующую систему не получится, так как нужно менять всю топологию труб.
Влияет ли лучевая разводка на давление в системе?
Да, из-за большего количества поворотов и длины труб сопротивление может вырасти. Поэтому я всегда проверяю мощность циркуляционного насоса, чтобы он мог «протолкнуть» теплоноситель по всем веткам.
Что лучше: полипропилен или сшитый полиэтилен?
Для лучевой системы однозначно сшитый полиэтилен (PEX). Полипропилен требует пайки каждого соединения, и оставлять такие стыки в стяжке пола категорически нельзя. PEX гнется и монтируется без стыков от коллектора до радиатора.
Сколько времени занимает монтаж?
В среднем, разводка на дом 100-120 м² занимает от 5 до 10 рабочих дней, включая опрессовку и установку приборов. Основное время уходит на аккуратную прокладку труб в полу.
