Скрытый монтаж труб коллекторной системы

Скрытый монтаж труб коллекторной системы позволяет организовать независимую подачу воды к каждому сантехническому прибору. Такая схема исключает перепады давления при одновременном использовании крана на кухне и душа в ванной. Реализация проекта требует среднего уровня подготовки, занимает от 3 до 5 рабочих дней и обходится дороже обычной тройниковой разводки из-за большего расхода материалов.

Особенности подготовки к работе

Перед тем как резать трубы, нужно четко понимать сложность системы. Коллекторная схема требует навыков работы со специальным инструментом для прессования, так как обычные зажимные соединения в стены прятать категорически запрещено. Я всегда советую планировать эти работы строго до этапа штукатурки стен и заливки стяжки пола. В противном случае придется переделывать уже готовые поверхности, что увеличит бюджет ремонта вдвое.

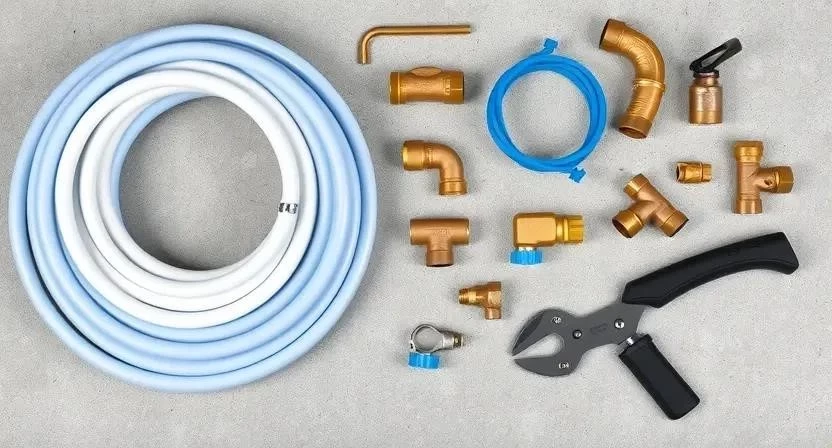

Подбор необходимых материалов

Для надежности я использую сшитый полиэтилен (PEX) или PERT, так как эти трубы не подвержены коррозии и выдерживают перепады температур. Для стандартного санузла и кухни обычно требуется около 30–50 метров трубы диаметром 16 мм. Расход рассчитывается по формуле: расстояние от коллектора до точки выхода плюс запас 20% на изгибы и подрезку.

Трубы PEX-a или PERT (диаметр 16 мм)
Коллекторные гребенки (ХВС и ГВС)
Пресс-фитинги (угольники, муфты, переходники)
Гофрированная труба для защиты
Теплоизоляция (вспененный полиэтилен)
Монтажные клипсы и хомуты
Запорная арматура (шаровые краны)
Редуктор давления и фильтр грубой очистки
Манометры для контроля системы

Ниже приведена таблица с примерным расчетом материалов для небольшой квартиры.

Наименование	Ед. изм.	Средний расход	Примерная цена
Труба PEX 16х2.0	пог. м	40	120–250 руб.
Коллектор 3-выходной	шт	2	3500–7000 руб.
Пресс-фитинги	шт	12	250–500 руб.
Гофра защитная	пог. м	30	40–80 руб.
Редуктор давления	шт	1	2000–5000 руб.

Инструментарий для монтажа

Большая часть оборудования стоит дорого, поэтому я часто рекомендую брать профессиональный инструмент в аренду. Например, пресс-клещи и расширитель не понадобятся вам снова в ближайшие десять лет. Без качественного трубореза срез получится рваным, что приведет к протечке даже при идеальном прессовании.

Инструмент	Функция	Способ получения
Пресс-клещи	Обжим фитингов	Аренда
Труборез	Ровный срез трубы	Покупка
Расширитель	Подготовка конца трубы	Аренда
Штроборез/Перфоратор	Создание каналов в стенах	Покупка/Аренда
Уровень (пузырьковый)	Выравнивание узлов	Покупка

Организация пространства и разметка

Рабочую зону нужно полностью очистить от мебели и лишнего мусора. Я обычно застилаю пол плотной пленкой, чтобы бетонная пыль от штробления не осела в вентиляции. Разметка трасс выполняется маркером прямо по стенам: от будущего места установки коллектора к каждой точке водоразбора (смесители, унитаз, стиральная машина). Важно прокладывать трубы по кратчайшему пути, избегая лишних углов.

Подготовка поверхностей

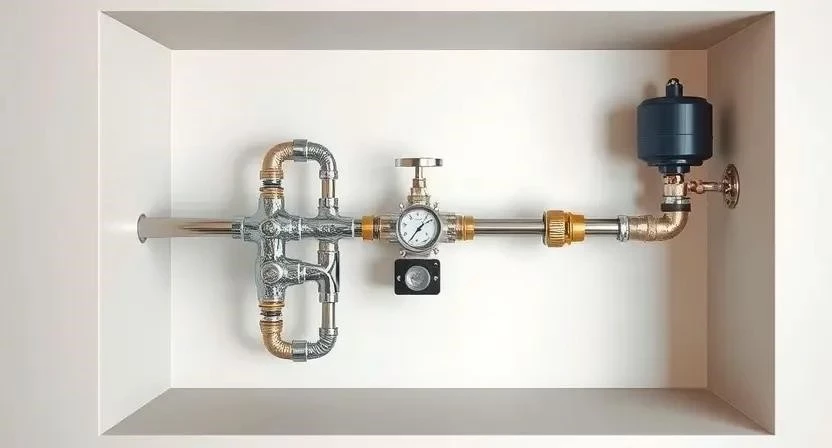

Для прокладки труб выполняется штробление стен. Глубина штробы должна быть такой, чтобы труба в изоляции была утоплена минимум на 10 мм от края стены — это нужно, чтобы слой штукатурки не треснул. Под коллекторный узел создается специальная ниша или предусматривается место под сантехнический шкаф. Я заметил, что новички часто делают нишу слишком узкой, из-за чего потом невозможно нормально затянуть гайки на гребенке.

Пошаговый процесс установки

Монтаж требует строгого соблюдения последовательности. Ошибки на ранних этапах приведут к тому, что систему придется вскрывать после отделки.

Разметка точек выхода воды (2 часа).
Установка сантехнического шкафа или формирование ниши (3 часа).

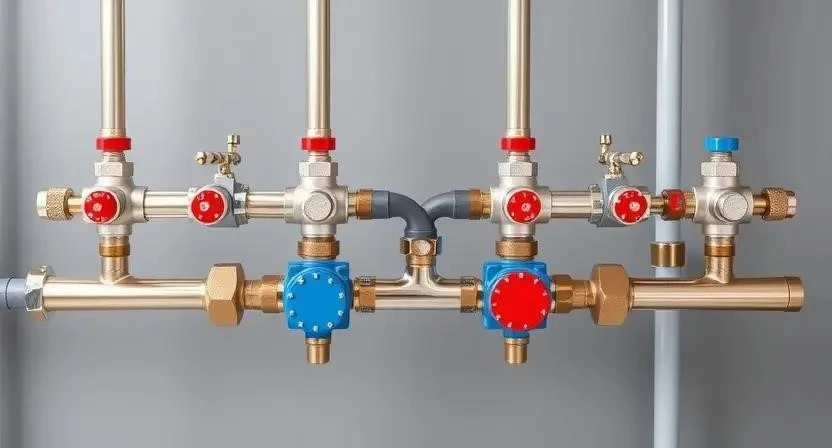

Монтаж коллекторного узла (гребенки) на стену (4 часа).
Подключение вводных труб, установка фильтров и редукторов давления (5 часов).
Прокладка труб от коллектора к потребителям в защитной гофре (8 часов).
Фиксация труб к основанию с помощью клипс каждые 50–70 см (4 часа).
Установка концевых фитингов и формирование выводов (4 часа).
Укладка теплоизоляции на все открытые участки труб (3 часа).
Первичный визуальный осмотр всех соединений (2 часа).
Опрессовка системы (гидроиспытания под давлением) (6 часов).
Финальная фиксация положения труб перед заделкой штроб (3 часа).
Маркировка линий (ХВС/ГВС) для облегчения обслуживания (1 час).

При монтаже я однажды столкнулся с тем, что труба PEX слишком сильно «пружинила» и пыталась выпрямиться, вырывая клипсы. Чтобы этого не случилось, фиксируйте трубу плотнее в местах поворотов. Также помните: при использовании пресс-фитингов важно до конца задвинуть трубу в гнездо до упора, иначе при опрессовке соединение может «выстрелить».

Еще один мой опыт: однажды я решил сэкономить и не использовать гофру в стяжке пола. В итоге при заливке бетоном труба немного сместилась, и я едва не перебил ее при монтаже сантехники. Теперь гофра — обязательный пункт в моем списке.

Технические нюансы и правила

Соблюдайте температурный режим: при слишком низких температурах PEX становится жестким и может заломиться. Уклоны для водоснабжения не так критичны, как для канализации, но избегайте «петель» и провисаний. Убедитесь, что фитинги и трубы одного производителя — разные бренды могут иметь минимальные отклонения в диаметре, что ослабит соединение. Перед заделкой штроб штукатуркой дайте системе постоять под давлением сутки.

Типичные ошибки при монтаже

Многие пытаются сэкономить время и пропускают этап опрессовки. Это фатальная ошибка: найти течь в замурованной стене практически невозможно без полного демонтажа плитки. Также часто встречаются заломы трубы из-за слишком резких поворотов — в таких местах материал истончается и рано или поздно лопается.

Отказ от гидроиспытаний (опрессовки) перед заделкой.
Использование несовместимых фитингов разных систем.
Создание слишком острых углов изгиба трубы (заломы).
Отсутствие теплоизоляции на трубах ХВС (появление конденсата).
Выбор слишком малого диаметра трубы для магистралей.

Расчет бюджета и экономия

Стоимость системы складывается из материалов и оплаты труда. При самостоятельном монтаже основная трата — это аренда инструмента и покупка качественных комплектующих.

Статья расходов	Своими руками (DIY)	С мастером (Профи)
Материалы	25 000 руб.	25 000 руб.
Аренда инструмента	3 000 руб.	Входит в работу
Работа мастера	0 руб.	15 000–20 000 руб.
28 000 руб.	40 000–45 000 руб.

Я посчитал, что самостоятельный монтаж позволяет сэкономить около 15 000 рублей. Однако эта экономия оправдана только если у вас есть время и желание разобраться в технологии.

Эксплуатация и уход

После завершения работ коллекторный узел остается доступным через люк или шкаф. Раз в полгода я рекомендую проверять показания манометров — падение давления может сигнализировать о микротечи. Периодически (раз в год) прокручивайте запорные краны на гребенке, чтобы они не «закисли» от солей жесткости. Срок службы правильно смонтированной системы из сшитого полиэтилена составляет до 50 лет.

Альтернативные способы разводки

Существует тройниковая разводка, где трубы соединяются последовательно. Она дешевле и требует меньше материалов, но при ремонте одного смесителя придется отключать воду во всем доме. Металлопластиковые трубы дешевле PEX, но они более склонны к деформации и требуют более дорогой обжимки. Открытый монтаж в коробах удобен для быстрого доступа, но портит эстетику интерьера.

Меры безопасности

При штроблении стен обязательно используйте защитные очки и респиратор — бетонная пыль очень вредна для легких. Проверьте стены детектором скрытой проводки, чтобы не просверлить электрический кабель. При работе с химическими очистителями или герметиками обеспечьте проветривание помещения. Всегда отключайте электропитание в зоне проведения влажных работ.
