Скрытый монтаж отопления начинается с детального проекта и гидравлического расчета. Реализация такой системы в частном доме занимает в среднем от 10 до 14 дней. Стоимость материалов существенно зависит от выбранного диаметра труб и бренда коллекторов. Правильный подход к делу позволяет полностью скрыть коммуникации в стяжке и стенах, оставив на виду только радиаторы и термостаты.
Подготовка и оценка сложности
Система со скрытой разводкой считается сложной из-за невозможности быстрого доступа к трубам после заливки бетоном. Я всегда начинаю с проверки квалификации монтажников или собственного умения работать с пресс-фитингами. Для выполнения работ потребуются навыки пайки или использования расширителей для сшитого полиэтилена. Сроки проведения работ лучше планировать на период после возведения стен, но до чистовой отделки. Оптимально заложить две недели на все этапы, включая время для опрессовки.
Выбор комплектующих

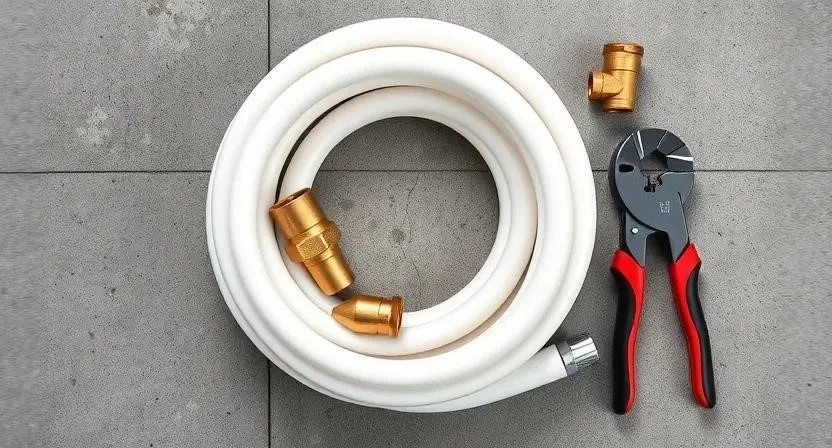

Для создания надежной системы я использую только сертифицированные полимерные трубы. Сшитый полиэтилен (PEX) или полиэтилен с повышенной термостойкостью (PERT) идеально подходят для укладки в стяжку. Важно подобрать качественный распределительный коллектор, который станет «сердцем» всей системы.
- Труба PEX-a (сшитый полиэтилен) — высокая гибкость и долговечность.
- Труба PERT — бюджетный вариант для теплых полов.

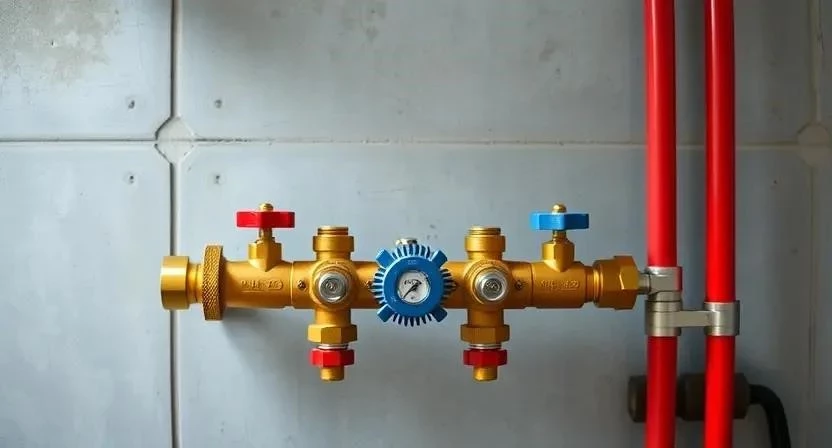

- Распределительный коллектор — управление каждым контуром отдельно.
- Пресс-фитинги — обеспечивают герметичное соединение.
- Демпферная лента — защита от расширения стяжки.
- Пенополистирол (ЭППС) — теплоизоляция пола.
- Смесь для стяжки (ЦПС) — основа для фиксации труб.
- Радиаторные клапаны — регулировка потока теплоносителя.
Расход материалов рассчитывается исходя из площади помещений и шага укладки труб.
| Материал | Расход на 1 м2 | Примерная цена за ед. | |
|---|---|---|---|
| Труба PEX (шаг 150мм) | 6.7 м | 80 руб/м | 5 360 руб |
| Пенополистирол 30мм | 1 м2 | 250 руб/м2 | 2 500 руб |
| Демпферная лента | 0.4 м (по периметру) | 40 руб/м | 400 руб |
| Смесь для стяжки | 40-50 кг | 450 руб/мешок | 4 500 руб |
| Армирующая сетка | 1 м2 | 120 руб/м2 | 1 200 руб |
Техническое оснащение
Качественный инструмент сокращает время работы и исключает протечки. Я заметил, что использование дешевых китайских труборезов часто приводит к замятию края трубы, что портит фитинг. Опрессовочный насос обязателен — без него нельзя заливать стяжку.
| Инструмент | Назначение | Статус | Цена (аренда/покупка) |
|---|---|---|---|
| Труборез | Ровный срез трубы | Обязательно | 1 500 руб |
| Расширитель/Пресс | Монтаж фитингов | Обязательно | 5 000 руб (аренда) |
| Уровень (2м) | Выравнивание пола/радиаторов | Обязательно | 2 000 руб |
| Перфоратор | Штробление стен | Обязательно | 6 000 руб |
| Опрессовочный насос | Проверка системы давлением | Обязательно | 3 000 руб (аренда) |
Организация рабочей зоны
Чистота на объекте напрямую влияет на качество монтажа. Сначала я полностью очищаю основание от строительного мусора, камней и остатков раствора. Стены защищаю пленкой в местах прохождения магистралей. Весь крупный мусор выношу сразу, чтобы он не мешал укладке труб. Свободный доступ к будущему месту установки коллекторного шкафа обеспечивает удобство разводки.
Работа с основанием
Кривой пол приведет к перерасходу стяжки и неравномерному прогреву. Поэтому первым делом выполняю грубое выравнивание основания. Затем укладываю гидроизоляционную пленку, чтобы бетон не впитывал влагу из стяжки. Сверху ложится слой экструдированного пенополистирола — он работает как тепловой экран, направляя тепло вверх, а не в землю.
По всему периметру комнат я приклеиваю демпферную ленту. Она создает зазор между стяжкой и стенами, предотвращая появление трещин при температурном расширении бетона. Без этой детали пол может просто «вспучиться» через пару сезонов.
Процесс монтажа по этапам
Скрытый монтаж требует строгой последовательности. Я рекомендую использовать защитные очки и перчатки при работе с бетоном и инструментом. Проветривание помещения обязательно при использовании химических анкеров или грунтовок.
- Установка коллекторного шкафа (3-5 часов). Монтирую шкаф в стене, выравниваю по уровню.
- Разводка магистралей к радиаторам (1-2 дня). Прокладываю трубы в штробах стен или в стяжке.

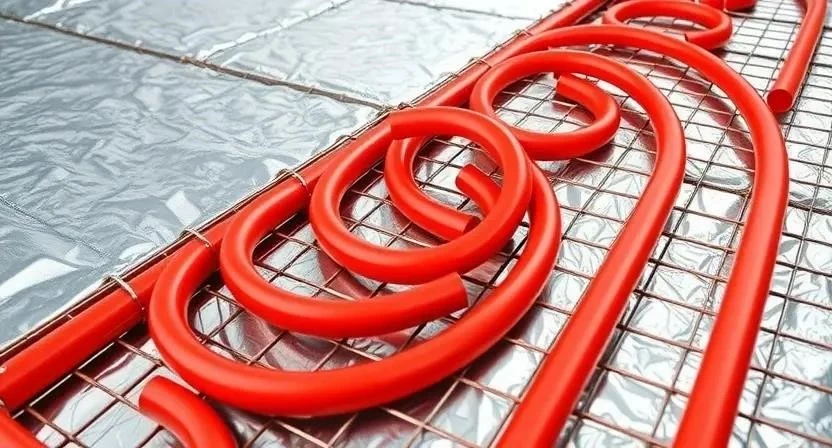

- Укладка контуров теплого пола (1-3 дня). Раскладываю трубу «улиткой» или «змейкой».
- Крепление труб (1 день). Фиксирую PEX-трубу к армирующей сетке пластиковыми хомутами.
- Подключение радиаторов (1 день). Устанавливаю приборы, подключаю их к магистралям.
- Опрессовка системы (5-8 часов). Закачиваю воду под давлением 6-10 бар на сутки.
- Заливка стяжки (1-2 дня). Заливаю бетонный слой толщиной 5-8 см.
- Финишная отделка (от 14 дней). Дожидаюсь высыхания и кладу плитку или ламинат.
- Пусконаладка (4-6 часов). Запускаю котел, балансирую потоки на коллекторе.
Личный опыт: Однажды я решил сэкономить и установил коллекторный шкаф в узком коридоре. В итоге доступ к вентилям был ограничен, и при регулировке я постоянно сбивал соседние настройки. Теперь всегда закладываю минимум 60 см свободного пространства перед шкафом.
Технические особенности
Температурный режим при заливке стяжки очень важен. Нельзя допускать сквозняков в первые три дня, иначе бетон потрескается. Шаг укладки труб в жилых комнатах я делаю 150-200 мм, а в ванной или прихожей — 100 мм, так как там теплопотери выше. Влажность в помещении должна быть умеренной; избыточная сырость замедляет высыхание смеси.
Проверяю совместимость материалов: нельзя использовать алюминиевые радиаторы с определенными типами теплоносителей без учета электрохимической коррозии. Для этого ставлю разделительные фитинги.
Типичные промахи новичков
Самая опасная ошибка — слишком длинный контур теплого пола. Если длина одного кольца превышает 100-120 метров, насос просто не продавит воду, и конец петли будет холодным. Также часто забывают про опрессовку, заливая трубы «на веру». Я лично проверял: даже один микроскопический замин трубы может привести к протечке через год.
Личный опыт: На одном из объектов забыли проложить демпферную ленту в санузле. Через год стяжка начала давить на плитку, и пошли трещины по швам. Теперь я проверяю наличие ленты по периметру трижды перед заливкой.
- Не используйте трубы без маркировки и сертификата.
- Никогда не сгибайте трубу под углом меньше допустимого радиуса.
- Обязательно фиксируйте трубу к сетке каждые 30-50 см.
- Не заливайте стяжку, пока давление в системе стабильно.
- Соблюдайте технологический перерыв перед первым запуском.
- Используйте только подходящие по диаметру фитинги.
Смета и экономика
Стоимость скрытого отопления выше открытого из-за расхода материалов и сложности работ. Однако это окупается эстетикой и эффективностью обогрева.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Материалы (на 50 м2) | 45 000 | 45 000 | 0 |
| Работа по монтажу | 0 | 30 000 | 30 000 |
| Аренда инструмента | 5 000 | 0 (включено) | -5 000 |
| Расходники (лента, хомуты) | 3 000 | 3 000 | 0 |
| 53 000 | 78 000 | 25 000 |
| Этап работы | Время выполнения | Сложность | Риски |
|---|---|---|---|
| Разводка труб | 2 дня | Средняя | Повреждение трубы |
| Укладка пола | 3 дня | Низкая | Неверный шаг |
| Опрессовка | 1 день | Высокая | Протечка в стыке |
| Заливка пола | 2 дня | Средняя | Трещины бетона |
| Пусконаладка | 1 день | Средняя | Разбалансировка |
Запуск и обслуживание
После заливки стяжки я жду полного высыхания, которое обычно занимает от 21 до 28 дней. Первый запуск отопления должен быть плавным. Нельзя сразу включать котел на максимум. Я поднимаю температуру теплоносителя постепенно: по 5 градусов в сутки. Это предотвращает термический шок бетона и появление трещин.
Регулировка балансировки системы проводится на коллекторе. С помощью расходомеров я настраиваю подачу воды так, чтобы в маленьком санузле было не жарче, чем в большой гостиной.
Другие способы обогрева
Если скрытый монтаж кажется слишком сложным или дорогим, существуют альтернативы. Однако каждая из них имеет свои минусы.
- Открытая разводка — дешевле, но трубы видны на стенах.
- Электрический теплый пол — проще монтаж, но огромные счета за свет.
- Инфракрасное отопление — греет предметы, а не воздух, но не подходит для основного обогрева.
- Конвекторы — быстрый монтаж, но не создают комфортного «тепла снизу».
- Радиаторы с нижним подключением — эстетично, но сложнее в обслуживании.
- Комбинированные системы — сочетание воды и электричества.
- Тепловые насосы — дорогой старт, но минимальные затраты в будущем.
Часто задаваемые вопросы
Можно ли класть плитку сразу после заливки?
Нет, нужно дождаться полного высыхания стяжки (минимум 2-3 недели), иначе плитка может отслоиться из-за остаточной влаги.
Как заменить трубу в стяжке, если она лопнула?
Если система разделена на контуры через коллектор, поврежденную петлю просто отключают и заменяют на новый контур или используют электрообогрев в этой зоне.
Какой шаг укладки выбрать для ванной?
Я рекомендую шаг 100 мм. В ванной часто холодный пол из-за плитки, поэтому плотность труб должна быть выше.
Нужна ли армирующая сетка в стяжку?
Да, сетка предотвращает растрескивание бетона и дополнительно фиксирует трубы PEX.
Можно ли использовать обычный полипропилен в стяжке?
Категорически нет. Полипропилен имеет слишком много стыков (паек), каждый из которых является потенциальной точкой протечки. Только сшитый полиэтилен.
Какое давление считается нормой при опрессовке?
Обычно систему проверяют давлением в 1.5-2 раза превышающим рабочее, чаще всего это 6-10 бар.
Нужен ли тепловой экран под теплый пол?
Да, слой ЭППС обязателен, иначе вы будете греть фундамент и землю, а не помещение.
Личный опыт: При первом запуске системы в одном из домов я заметил, что одна петля греется медленнее остальных. Оказалось, что при укладке труба слегка перекрутилась. Хорошо, что я сделал опрессовку и проверку потоков до финишной отделки — пришлось переделать один участок, но дом остался теплым.
