Свежий воздух в доме зимой обычно означает огромные потери тепла. Сборка системы вентиляции с рекуперацией своими руками позволяет решить эту проблему. Для опытного мастера проект будет простым, а новичку придется повозиться с герметизацией. В итоге мы получаем экономию на отоплении и постоянный приток кислорода.
Особенности подготовки к проекту
Прежде чем закупать детали, нужно оценить масштаб работ. Базовые знания физики теплообмена помогут понять, как один поток воздуха отдает тепло другому. Я всегда рассчитываю необходимый объем воздуха из расчета 30-60 м³ на человека в час. На сборку уходит около 3-5 дней. Лучший сезон для монтажа — осень или весна, когда перепады температур не слишком экстремальны.
Подбор комплектующих

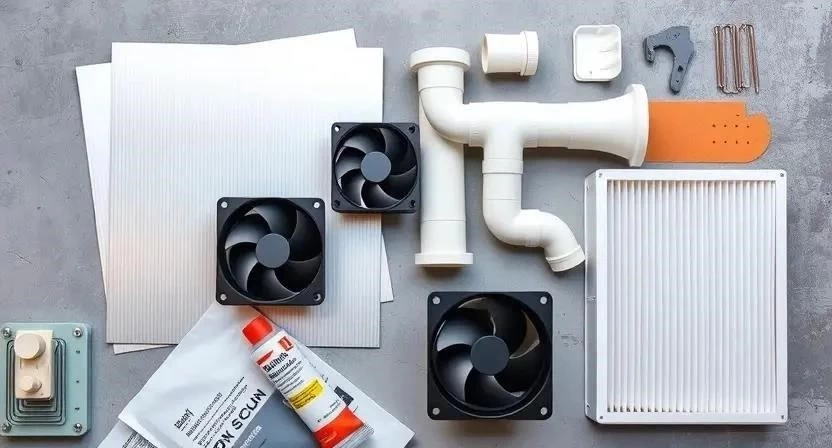

Для сборки понадобятся качественные детали. Я рекомендую использовать алюминий для пластин из-за высокой теплопроводности. Корпус должен быть жестким и не пропускать воздух.
- Алюминиевые пластины для теплообменника
- Пластиковые листы ПВХ
- Листы оцинкованной стали для корпуса
- Пластиковые трубы для воздуховодов
- Резиновые уплотнители
- Фильтры класса G3
- Металлическое крепление и саморезы
- Силиконовый герметик
| Наименование | Количество | Примерная цена | Назначение |
|---|---|---|---|
| Алюминиевый профиль | 10 м | 3000 руб. | Основа теплообменника |
| Оцинковка (лист) | 2 м² | 1500 руб. | Внешний короб |
| Вентилятор осевой | 2 шт. | 2500 руб. | Приток и вытяжка |
| Фильтрующий материал | 1 м² | 800 руб. | Очистка воздуха |
| Герметик силиконовый | 2 тубы | 600 руб. | Изоляция швов |
Инструментарий для работы
Без нормального инструмента собрать герметичный короб не получится. Многие вещи можно взять в аренду, чтобы не тратиться на дорогой специнструмент.
- Дрель с набором сверл
- Шуруповерт
- Нож по металлу или пластику
- Пистолет для герметика
- Измерительная рулетка
- Строительный уровень
- Паяльник для электрики
| Инструмент | Функция | Альтернатива |
|---|---|---|
| Дрель | Создание отверстий | Шуруповерт |
| Нож по металлу | Резка оцинковки | Ножницы по металлу |
| Уровень | Выравнивание каналов | Лазерный уровень |
| Рулетка | Замер деталей | Линейка |
| Паяльник | Сборка схемы | Клеммники |
Организация рабочего пространства
Место под установку выбираю обычно в техническом помещении или прямо в стене. Сначала делаю разметку отверстий для притока и вытяжки. Чтобы не испортить отделку, застилаю пол плотной пленкой. Весь строительный мусор выношу сразу в мешках, чтобы пыль не осела на мебели.
Подготовка поверхности и проемов
Бурение отверстий в стенах — самый грязный этап. Я использую алмазный бур, чтобы края были ровными. После пробивки очищаю проемы от крошки и пыли. Примыкания герметизирую монтажной пеной, а затем закрываю штукатуркой. Смесь сохнет около 24 часов. Проверяю соосность каналов по уровню, иначе воздух будет идти с лишним сопротивлением. Для питания вентиляторов прокладываю медный кабель в гофре.
Безопасность превыше всего. При сверлении обязательно надеваю защитные очки и респиратор. Работа с электрикой проводится только при полностью отключенном питании. Использую диэлектрические перчатки.
Процесс сборки устройства
Процесс сборки требует точности. Один раз я ошибся в расчетах пластин, и пришлось переделывать весь блок — не повторяйте мою ошибку. Соблюдайте последовательность действий.
- Разработка чертежа и расчет размеров теплообменного блока (3 часа).

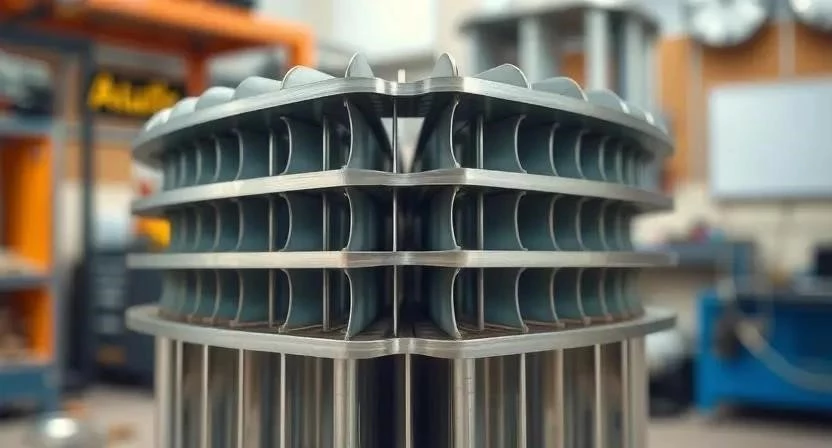

- Изготовление пластин теплообменника: нарезка и подгонка (4 часа).
- Сборка пакета пластин с чередованием потоков воздуха (5 часов).
- Герметизация стыков для исключения смешивания потоков (3 часа).

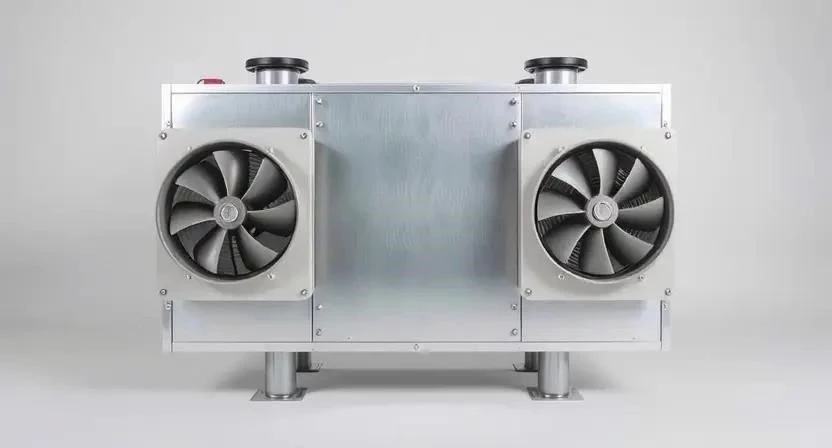

- Сборка внешнего корпуса устройства из оцинковки (4 часа).
- Установка приточного и вытяжного вентиляторов (2 часа).
- Монтаж системы фильтрации воздуха (1 час).
- Подключение электрики и установка переключателей (3 часа).
- Соединение корпуса с внешними воздуховодами (3 часа).
- Финальная герметизация всех швов герметиком (2 часа).
- Первый запуск и проверка тяги (1 час).
- Тестирование температуры приточного воздуха (1 час).
| День | Этап работ | Время | Результат |
|---|---|---|---|
| День 1 | Разметка и бурение | 6 часов | Готовы проемы |
| День 2 | Сборка теплообменника | 12 часов | Готов блок |
| День 3 | Корпус и вентиляторы | 8 часов | Собрано устройство |
| День 4 | Монтаж и электрика | 6 часов | Система подключена |
| День 5 | Пусконаладка | 3 часа | Система работает |
Технические нюансы монтажа
Отвод конденсата — критический момент. Если не сделать дренаж, вода потечет прямо в комнату. Я установил небольшой сливной лоток с трубкой в канализацию. Корпус обязательно обматываю вспененным полиэтиленом толщиной 10 мм. Это предотвращает промерзание и появление капель воды на стенках. Мощность вентиляторов подбираю так, чтобы они обеспечивали полную смену воздуха в комнате за 2-3 часа.
Типичные ошибки при сборке
Новички часто экономят на мелочах, что приводит к провалам. Однажды знакомый поставил дешевые вентиляторы, и гул стоял такой, что спать было невозможно. Избегайте этих промахов:
- Негерметичность перегородок, из-за чего потоки воздуха смешиваются.
- Неправильный расчет сечения труб, вызывающий избыточный шум.
- Отсутствие фильтров, что быстро забивает теплообменник пылью.
- Игнорирование точки росы, приводящее к обмерзанию системы.
- Выбор слишком шумных вентиляторов без виброгасителей.
Обслуживание системы
Система требует регулярного внимания. Фильтры меняю раз в три месяца, в период цветения растений — чаще. Теплообменник продуваю компрессором от пыли раз в полгода. Швы проверяю на герметичность каждую осень перед морозами. При правильном уходе самодельный аппарат прослужит лет десять.
Другие варианты вентиляции

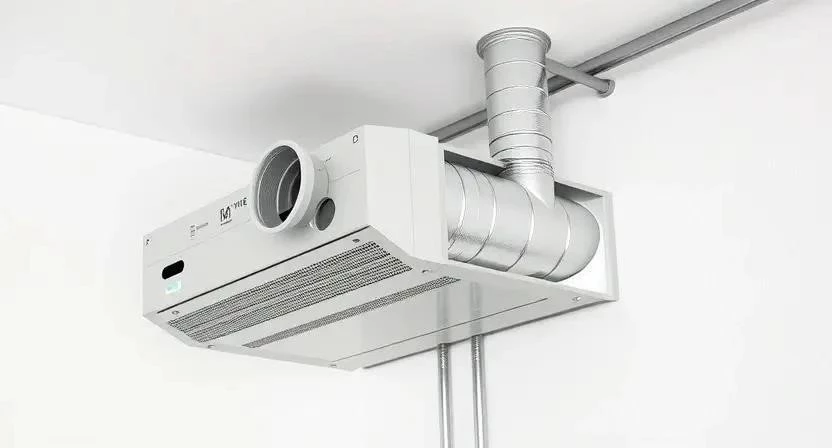

Если сборка кажется слишком сложной, можно купить готовый настенный рекуператор. Еще вариант — грунтовый теплообменник, когда труба прокладывается глубоко в земле. Пластинчатые системы проще в сборке, а роторные имеют более высокий КПД, но стоят в разы дороже.
| Параметр | Самодельный | Заводской | |
|---|---|---|---|
| Цена | Низкая | Высокая | Экономия при DIY |
| КПД | Средний | Высокий | Заводской эффективнее |
| Шум | Зависит от сборки | Низкий | Заводской тише |
| Гарантия | Нет | Есть | Риск на себе |
| Срок службы | 5-10 лет | 15+ лет | Заводской долговечнее |
Ответы на частые вопросы
Замерзает ли самодельный рекуператор зимой?
Да, если не соблюдена теплоизоляция или при очень низких температурах. Помогает установка преднагревателя.
Какой КПД у самодельного устройства?
Обычно он составляет от 40% до 60%, что уже значительно лучше обычной вытяжки.
Нужен ли отдельный вывод для конденсата?
Обязательно. Без него влага будет скапливаться внутри и может вызвать коррозию или плесень.
Как бороться с шумом вентиляторов?
Используйте виброизоляционные прокладки и устанавливайте шумоглушители в воздуховоды.
Можно ли использовать обычные гофры?
Можно, но гладкие трубы создают меньше сопротивления и меньше шумят.
Поможет ли рекуператор от плесени?
Да, за счет постоянного обновления воздуха и контроля влажности риск появления грибка снижается.
Сколько электричества потребляет система?
Очень мало, в среднем от 30 до 100 Вт, что сопоставимо с одной лампочкой.
