Замена угольных щеток электродвигателя

Износ угольных щеток — неизбежный процесс в любом коллекторном двигателе из-за постоянного трения. Обычно замена этого расходного материала занимает от 30 до 60 минут и обходится в несколько сотен рублей, но игнорирование проблемы ведет к выгоранию обмотки и дорогому ремонту. Чтобы угольные щетки электродвигателя служили максимально долго, необходимо соблюдать правила эксплуатации и вовремя проводить ревизию. Грамотный уход существенно продлевает ресурс инструмента.

Оценка состояния и признаки износа

Прежде чем разбирать инструмент, я всегда провожу первичный осмотр. Главный признак того, что щетки пора менять — сильное искрение в районе коллектора при работе. Также заметно падение мощности: инструмент начинает «захлебываться» под нагрузкой или работает нестабильно. В некоторых моделях есть контрольные прорези на корпусе, через которые видна длина графита.

Безопасность здесь на первом месте. Работа с двигателем под напряжением недопустима. Перед любыми манипуляциями я полностью отключаю устройство от сети или вынимаю аккумулятор. Оценка износа занимает около 10 минут, но позволяет понять, нужна ли полная замена или достаточно простой чистки.

Подбор подходящих материалов

Графитовые составы бывают разными, и выбор зависит от типа нагрузки на двигатель. Для бытового инструмента подходят стандартные графитовые щетки, а для профессионального оборудования с высокими токами используют электрокарбоновые смеси с добавлением меди для лучшей проводимости.

Я рекомендую всегда подбирать щетки строго по маркировке двигателя, указанной в паспорте изделия. Ошибка в размере даже на 0,5 мм приведет к либо заклиниванию щетки в держателе, либо к чрезмерному искрению из-за плохого прижима.

Таблица 1. Подбор материалов щеток в зависимости от нагрузки

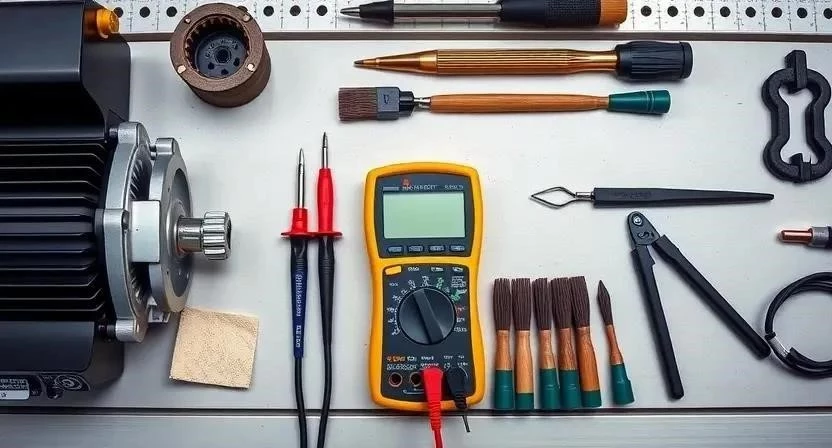

Инструменты для работы

Для качественной замены не потребуется дорогого оборудования, но базовый набор должен быть под рукой. Я составил список того, что обязательно использую при ремонте:

• Крестовая отвертка (PH1, PH2)
• Плоская узкая отвертка для поддевания пружин
• Пинцет с тонкими концами
• Спрей-очиститель электрических контактов
• Наждачная бумага зернистостью P600
• Наждачная бумага зернистостью P1000
• Мультиметр для проверки целостности цепи
• Баллон со сжатым воздухом
• Фонарик для осмотра внутренних полостей

Организация рабочего пространства

Угольная пыль очень едкая и легко разносится по комнате, поэтому я всегда готовлю место заранее. Оптимально использовать чистый стол, застеленный плотной бумагой или старой клеенкой, которую потом можно просто выбросить. Важно, чтобы освещение было ярким, так как детали внутри двигателя мелкие.

Первым делом я проверяю, чтобы кабель питания был полностью отсоединен. Если работаю с аккумуляторным инструментом, батарея извлекается сразу. Это исключает случайный запуск двигателя при касании контактов инструментом.

Подготовка коллектора и держателей

Просто вставить новые щетки недостаточно. Если коллектор покрыт нагаром, новые детали износятся в два раза быстрее. Я начинаю с тщательной очистки поверхности от угольной пыли и окислов.

Для этого выполняю следующие действия:

• Продуваю щеткодержатели сжатым воздухом
• Удаляю нагар с ламелей с помощью наждачной бумаги P1000
• Проверяю ровность поверхности коллектора (не должно быть глубоких борозд)
• Очищаю пазы между ламелями от скопившегося графита
• Обезжириваю поверхность специальным очистителем
• Проверяю пружины на предмет потери упругости
• Осматриваю внутренние стенки держателей на наличие выработки

Кривая поверхность коллектора создает «прыжки» щетки, что вызывает искрение и быстрый износ. Поэтому выравнивание ламелей — самый важный этап подготовки.

Пошаговая инструкция по замене щеток

Я часто сталкивался с тем, что новички торопятся и ломают пружины. Рекомендую действовать спокойно и последовательно. Весь процесс занимает около часа.

1. Разбор корпуса (10 мин). Откручиваю фиксирующие винты корпуса двигателя, аккуратно снимаю кожух, чтобы не повредить обмотку.
2. Демонтаж старых элементов (5 мин). С помощью пинцета или тонкой отвертки аккуратно сжимаю пружину и вынимаю изношенную щетку.
3. Замер параметров (5 мин). Измеряю длину и ширину старой щетки штангенциркулем. Это нужно, чтобы убедиться в правильности купленных запчастей.
4. Очистка посадочного места (10 мин). Тщательно вычищаю пыль из направляющих щеткодержателя. Если щетка будет идти туго, она не будет прижиматься к коллектору.
5. Установка новых щеток (5 мин). Вставляю графитовый элемент в направляющую. Он должен двигаться абсолютно свободно.
6. Проверка хода (2 мин). Проверяю пальцем, нет ли заеданий. Если щетка застряла — слегка обрабатываю ее мелкой наждачкой по бокам.
7. Монтаж прижимных пружин (5 мин). Устанавливаю пружину, фиксируя ее в пазу. Слежу, чтобы пружина не перекосилась.
8. Сборка корпуса (10 мин). Устанавливаю кожух на место и затягиваю винты. Не перетягиваю их, чтобы не треснул пластик.
9. Тестовый запуск (5 мин). Включаю инструмент на низких оборотах без нагрузки.
10. Контроль искрения (5 мин). Наблюдаю за работой. Допускается легкое голубоватое свечение, но яркие вспышки говорят о неправильной установке или дефекте коллектора.

Мой личный опыт: однажды я забыл очистить направляющую от спрессованной пыли. Новая щетка просто заклинила, и при запуске возникла мощная искра, которая подпалила ламель. С тех пор я трачу лишние 10 минут на продувку каждого миллиметра держателя.

Важные нюансы эксплуатации

Давление пружины должно быть оптимальным. Слишком слабый прижим вызывает искрение и перегрев, а слишком сильный — ускоренный износ и самого графита, и медных ламелей. Я никогда не пытаюсь «усилить» пружину самостоятельно, подгибая ее.

Температурный режим также критичен. Перегрев двигателя приводит к размягчению некоторых видов графита, что увеличивает скорость износа. Если чувствуете запах гари — дайте инструменту остыть. Также стоит помнить о качестве сети: скачки напряжения вызывают нестабильную дугу, которая буквально «выгрызает» куски из угольных щеток.

Типичные ошибки при ремонте

Самая частая ошибка — использование щеток «почти такого же размера». Даже разница в 0,2 мм может привести к катастрофе. Также новички часто используют грубую наждачку (например, P180) для чистки коллектора, оставляя глубокие царапины. Это превращает коллектор в «терку», которая съест новые щетки за неделю.

Еще один случай из практики: сосед решил сэкономить и купил самые дешевые китайские щетки из прессованного порошка без связующего вещества. Они рассыпались в труху за два часа работы под нагрузкой, забив весь двигатель пылью. Теперь он покупает только проверенные аналоги.

Игнорирование чистки коллектора — тоже серьезный промах. Установка новых щеток на грязную поверхность — это пустая трата денег.

Расчет стоимости и экономия

Самостоятельная замена позволяет сэкономить значительную сумму, так как в сервисах часто берут деньги за разборку и сборку, которые стоят дороже самих запчастей.

Таблица 2. Сравнение стоимости запчастей

Таблица 3. Расчет стоимости замены

Обслуживание после замены

Чтобы щетки служили долго, я рекомендую раз в месяц продувать двигатель сжатым воздухом. Это удаляет графитовую пыль, которая может вызвать короткое замыкание между ламелями. Также важно следить за нагрузкой: не заставляйте инструмент работать на пределе возможностей слишком долго.

Следующую проверку состояния я провожу через 50 моточасов работы. Если инструмент используется ежедневно, осмотр стоит делать раз в две недели.

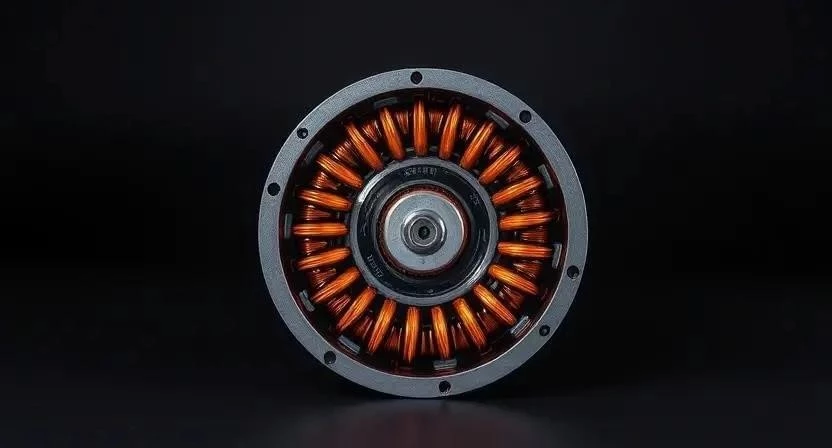

Альтернатива: бесщеточные двигатели (BLDC)

Если вам надоело менять расходники, стоит рассмотреть переход на BLDC-технологию. В таких моторах нет трущихся контактов, так как управление обмотками происходит электронно.

Таблица 4. Сравнение щеточных и бесщеточных двигателей

Ответы на частые вопросы (FAQ)

Я собрал самые популярные вопросы, с которыми сталкиваюсь при общении с начинающими мастерами.

1. Можно ли подточить старые щетки? Нет, если износ достиг критического уровня, прижим пружины станет слишком сильным, что приведет к перегреву и быстрому износу коллектора.
2. Почему новые щетки быстро изнашиваются? Скорее всего, вы не очистили коллектор от нагара или установили щетки неподходящего состава (слишком мягкие для данной нагрузки).
3. Как влияет пыль на работу? Угольная пыль электропроводна. Если ее накопится много, может произойти пробой между ламелями, что вызовет короткое замыкание.
4. Как выбрать марку графита? Ориентируйтесь на паспорт инструмента. Для ударных дрелей нужен более твердый состав, для шлифмашин — сбалансированный.
5. Что делать, если щетка заклинила в держателе? Аккуратно обработайте боковую поверхность щетки наждачкой P1000, пока она не начнет свободно скользить.
6. Нужно ли смазывать щетки? Категорически нет! Любая смазка в зоне контакта с коллектором приведет к обгоранию графита и выходу двигателя из строя.
7. Как понять, что пружина ослабла? Если щетка «прыгает» на коллекторе или искрение усиливается при малых оборотах — пружину нужно заменить.

Последний совет из моего опыта: всегда держите запасной комплект щеток в чехле с инструментом. Однажды я оказался на объекте в другом городе, и щетки стерлись в самый неподходящий момент. Потратил два часа на поиски магазина, хотя запчасть стоила копейки.

Меры безопасности: При работе с наждачной бумагой и очистителями используйте респиратор, чтобы не вдыхать угольную пыль. Всегда проверяйте отсутствие напряжения мультиметром перед тем, как лезть внутрь двигателя. Очистители контактов огнеопасны, поэтому используйте их в проветриваемом помещении вдали от открытого огня.
