Как сделать фундамент под пристройку к дому — пошаговая схема

Шаг 1: Выбор основания

Новый фундамент должен полностью соответствовать типу прежней основы. Кроме того, учитывается нагрузка и тип почвы. Например, если речь идет о массивной пристройке к кирпичному дому, то необходимо закладывать ленточный либо делать свайную основу. А вот если дополнительное помещение примыкает к деревянному жилью, тогда возможно обойтись и более дешевым столбчатым вариантом.

Шаг 2: Расчеты

Независимо от того, отдадите вы предпочтение жесткому типу соединения либо отдельной основе, глубина и ширина, а также размеры столбов основания, если таковые имеются, должны быть такими же, как и у фундамента дома. Определиться с этими параметрами довольно просто. Необходимо выкопать рядом со стеной жилья яму и измерить размеры основания.

Если с тем, как измерить глубину конструкции, вопросов возникнуть не должно, то чтобы измерить ширину, следует взять прут, согнуть один его край на 90° и просунуть в горизонтальном положении под фундамент. Затем поворачиваем прут до тех пор, пока его загнутая часть не упрется с обратной стороны. После этого нужно сделать отметку на прутке и вытащить. Измерив расстояние от крюка до отметки, мы узнаем ширину.

Шаг 3: Подготовительные работы

Прежде чем заливать фундамент для пристройки, необходимо провести подготовительные работы. Если решили отдать предпочтение жесткому соединению, то выкапываем траншею заданных размеров и просверливаем в уже имеющемся основании отверстия. Причем их диаметр должен превышать толщину арматуры.

Также следует подготовить и металлические прутья. Необходимо сделать на их торце продольную прорезь и вставить в нее специальный расклинивающий вкладыш.

Шаг 4: Формирование каркаса

Вбиваем арматуру с клиньями в подготовленные отверстия. Количество прутьев берется из расчета 20 штук на квадрат. Таким образом формируется каркас будущего основания. Чтобы обеспечить надежное соединение следующих частей, необходимо оставить края арматуры длиной около 300 мм, которые впоследствии нужно будет сварить.

Шаг 5: Монтаж опалубки

Теперь понадобятся широкие деревянные доски. Формируем опалубку заданных размеров. Надежно фиксируем ее стенки посредством подпорок, земли, шлакоблока и т. д. Можно закрыть внутреннюю часть опалубки полиэтиленом. Последнее особенно актуально, если заливаете только часть фундамента и вам придется использовать эти доски повторно.

Шаг 6: Заливка раствора

Подготавливаем смесь из цемента песка, щебня и воды

Очень важно правильно соблюдать пропорции. Например, для М300 можно взять 10 кг цемента, 30 кг песка, 40 кг щебня, хорошенько все перемешать и залить 40 литрами воды

Если бетон получился слишком плотный, то следует разбавить его жидкостью, но только добавляйте ее небольшими частями, чтобы не испортить раствор. Заливаем бетон в опалубку и ждем несколько дней, пока он полностью не затвердеет. Периодически увлажняем, иначе могут появиться трещины.

Шаг 7: Формирование столбчатого фундамента

Делать такое основание актуально, когда облегченная пристройка примыкает к деревянному дому. Просверливаем скважины так, чтобы они были ниже уровня промерзания грунта. Формируем песчаную подушку и устанавливаем арматуру из стекловолокна.

Этот материал обладает прекрасными свойствами и не нуждается в дополнительной обработке гидроизоляционными составами. Также формируется опалубка заданных размеров и заливается бетоном. Этот фундамент для пристройки наиболее прост в исполнении, и всем по силам создать его своими руками.

Шаг 8: Возведение отдельного фундамента

А вот когда этажность основного и примыкающего жилья различная, то следует делать отдельный фундамент в непосредственной близости с прежним. Расстояние между двумя основами составляет от 2 до 5 см, в зависимости от этажности нового помещения. Чем оно будет выше, тем шире подбирается шов.

Заполняем этот промежуток теплоизоляционными материалами либо паклей. Затем к стене жилья крепится специальная декоративная накладка

При этом очень важно правильно разметить основание. Для этого натягиваем шнур на колышки по периметру будущей площадки и проверяем, равны ли диагонали

Если на участке преобладает пучинистый тип грунта, то пол пристройки нужно делать так, чтобы он находился не ниже настила основного жилья на величину возможных деформаций.

Как не допустить появления трещин

Чтобы не допустить появления щелей, нужно соблюдать технологию строительства

Пристройка и старое здание — условно независимые конструкции. Они не должны иметь жёстко связанные крышу или фундамент. При возведении пристройки следует соблюдать некоторые рекомендации по предотвращению растрескивания и отслаивания от основной конструкции, направленные на уменьшение разницы в плотности грунта и степени просадки:

• сделать фундамент той же глубины, что и у дома, оставив припуск на усадку;
• сильно утрамбовать грунт под пристройку, чтобы увеличить его плотность;
• увеличить ширину фундамента и основания под него, чтобы уменьшить последующую просадку;
• выполнить качественный дренаж для своевременного отвода грунтовых вод;
• сделать перевязку стен в нижней части кладки металлическими перемычками или арматурой;
• оставить деформационный шов.

Для быстрого отведения воды, кроме подземного дренажа, нужно сделать водостоки и отмостку под небольшим уклоном от стен дома.

Если правильно определить причину отхождения пристройки от основного строения и вовремя предотвратить растрескивание стены, то можно справиться с проблемой и заделать такую трещину своими силами. Это трудоёмкий процесс, но он не требует значительных финансовых вложений. В серьёзных случаях лучше вызвать для консультации и ремонта профессиональных строителей — они произведут необходимые работы и помогут остановить дальнейшее разрушение дома.

Устройство фундамента

Предварительное изучение грунта, выбор конструктивного решения нового основания приводит к тому, как правильно пристроить фундамент к существующему дому. Первое, что нужно сделать для реализации проекта – подготовить все необходимые строительный материалы и инструменты. Последние представлены в таблице с пояснениями

Штыковая и совковая лопата	Формирование приямка небольших размеров, траншеи, работа с сыпучими материалами.
Колья, прочная нить	Разметка строительного участка.
Уровень	Корректировка положения элементов конструкции. Важны горизонталь и вертикаль.
Бетономешалка и глубинный вибратор	Приготовление бетонного раствора и уплотнение рабочей массы после заливки. Нужны при условии возведения монолитного фундамента плитного либо ленточного типа.
Вязальное приспособление	Ускорение и упрощение процесса формирования армирующего каркаса. Не обязательно, но желательно при устройстве основания из бетона.

Расходные материалы подготавливаются на основании выбранного проекта. Это сваи, ростверк или арматура, вязальная проволока, бетон (составные компоненты, в том числе, для подушки). Если предполагается формирование монолитного фундамента, то понадобятся ресурсы для устройства постоянной или съемной опалубки.

Устройство монолита

Бетонный фундамент устраивается на подготовленное основание. Здесь подразумевается снятие верхнего слоя земли с посадочного места и копку траншеи под монолитную ленту.

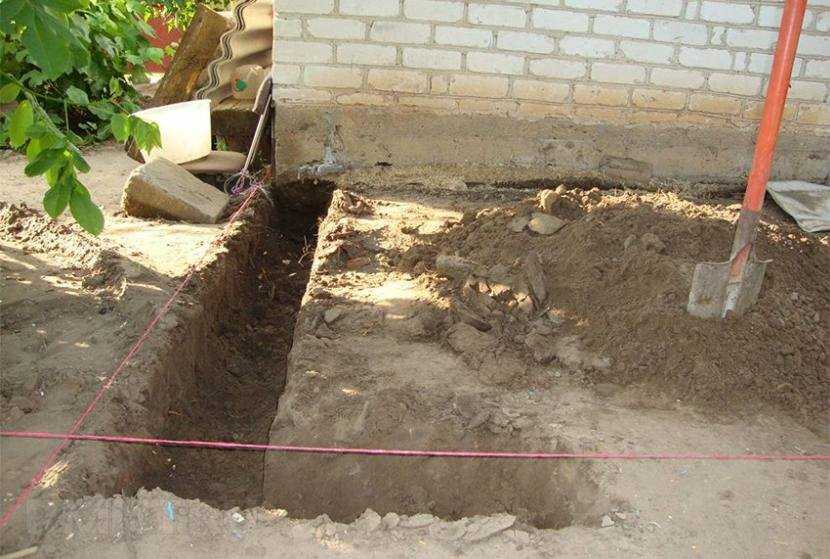

Копка траншеи под фундаментную лентуИсточник klub-masterov.ru

Видео описание

Как правильно делать ленту под пристройку, смотрите в видео:

Далее оформляется место связки. Рассмотрим, как правильно залить фундамент под пристройку к дому своими руками последовательно:

1. Сборка каркаса. Арматура, которая выступает из старого основания соединяется с новым остовом путем сварки. Далее соединение последующих элементов производится с помощью вязальной проволоки. Так получится избежать растрескивания монолита от нагрузки и природных изменений.
2. Установка опалубки. Чаще формовочная конструкция собирается из деревянных досок. Подпорки можно выбрать из подручного материала. Внутри можно застелить полиэтилен. Так проще будет обеспечить герметичность стенкам, демонтировать опалубку, сохранить доски чистыми.
3. Заливка бетона. Для приготовления фундаментного раствора существует несколько рецептов. Например, для композита М300 понадобится 10 кг портландцемента, 30 кг сухого очищенного песка, 40 кг гравия и столько же литров водопроводной (колодезной) воды. Рекомендуется проводить заливку целиком в один прием, чтобы избежать расслаивания порций. Исключить растрескивание в процессе затвердевания поможет периодическое смачивание поверхности.

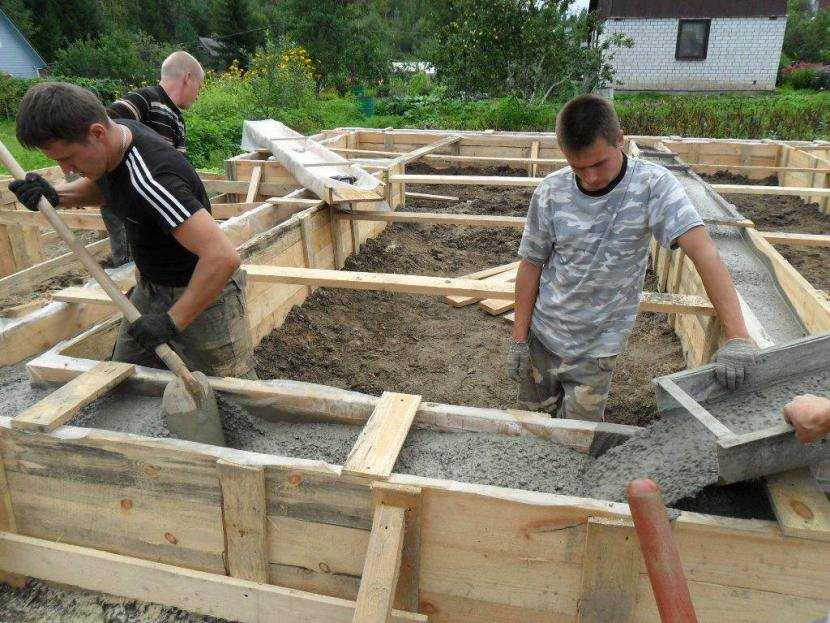

Заливка ленточного фундаментаИсточник filartbel.by

Демонтаж съемной опалубки делается спустя 2 недели после заливки раствора. Проводить последующие строительные работы можно минимум через 28 дней.

Видео описание

В видео показано 14 ошибок, которые нельзя совершать:

Монтаж столбчатого фундамента

Перед тем, как залить столбчатый фундамент для пристройки к дому, нужно сформировать посадочное место. Скважины должны быть глубиной ниже уровня протекания грунтовых вод. На дне трамбуется послойно песок и гравий. Арматуру для упрочняющего каркаса можно взять металлическую или стекловолоконную. Собирается и демонтируется опалубка, заливается бетон по аналогии с устройством монолитного основания.

Установка свайно-винтового фундамента

Перед тем, как пристроить свайный фундамент к существующему фундаменту, для упрощения процесса можно выкопать посадочное место глубиной до 30 см. Далее достаточно найти помощника для вкручивания свай в грунт до необходимого уровня. При этом отклонение от вертикали может быть равным не более двух градусов. В полость заливается бетон для надежности обеспечение антикоррозионной защиты внутренней части свай.

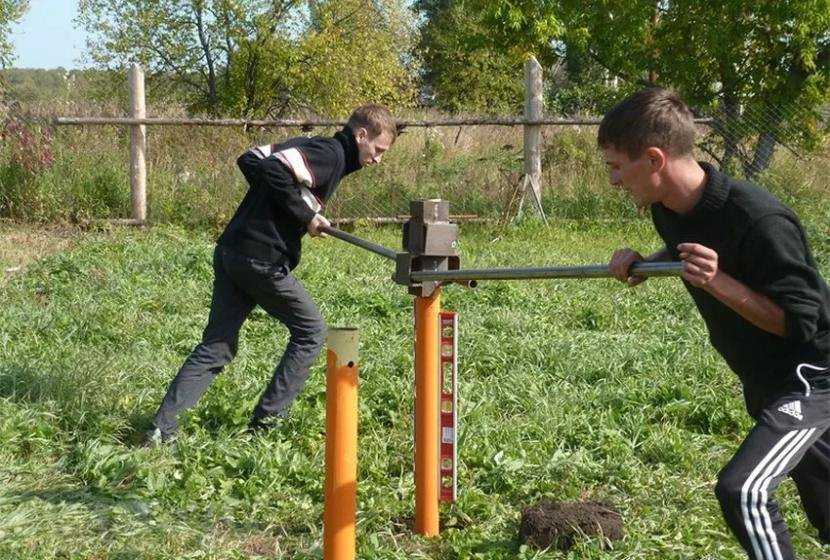

Монтаж свай своими рукамиИсточник wp.com

Коротко о главном

Для пристройки к дому выбирают один 4 типов фундамента: плитный, ленточный, столбчатый или свайный. Каждый подходит для конкретного типа грунта и допустим для любого или только легкого строения.

Основу рекомендуется делать того же вида, что у дома.

Связывают фундаменты двумя способами: монолитный с армированием или подвижный с небольшой пустотой, которую заполняют теплоизоляцией и гидроизолятором.

Источник

Виды

При строительстве пристроек различного назначения стоит учитывать особенности конструкций, свойства почвы, тип основания старого дома. Применяют разные типы фундаментов, которые различаются по технологии исполнения и техническим характеристикам. Рекомендуется выбирать для нового помещения тот же тип основания, что и для уже построенного дома. Слишком разные характеристики могут привести к различной просадке, деформации и даже заваливанию всей постройки.

Столбчатый фундамент используют при возведении легких конструкций, он доступен по стоимости и прост в исполнении. Вертикальные столбы располагаются на расстоянии 1,5–3 метра друг от друга. В качестве материала в столбовом способе используют кирпич или железобетон. Реже используют брус лиственницы, так как он дорого стоит и со временем гниет. Несмотря на обвязку ростверком, столбчатая основа является нестабильной. При устройстве столбчатой основы нельзя вырыть подвал, что является единственным минусом этой простой и надежной основы.

Винтовые сваи, объединенные армированием или ленточным дополнительным контуром, имеют высокую несущую способность и выдерживают тяжелые капитальные строения. Их изготавливают из железобетона, стали, асбеста или древесины. Сваи опираются на глубинные несущие слои грунта, поэтому они не подвержены смещению или деформации вследствие пучения. Это основание не просядет.

Технология ТИСЭ обладает рядом преимуществ. Она имеет сходство с устройством свайного фундамента благодаря высоким железобетонным ростверкам. Но существуют и недостатки.

Сваи оснащены специальным расширением на окончании, так называемой пяткой. Она не дает сваям подниматься при пучении грунта и позволяет проводить строительство в условиях вечной мерзлоты и повышенной сейсмоактивности.

Жесткое соединение возможно, если толщина плиты более 400 мм, либо плита выступает за цоколь не менее 300 мм, в этом случае оголяется арматура с частичным разрушением бетона и приваривается к арматуре нового основания. Монолитная плита долговечна и прекрасно выдержит самые тяжелые постройки даже на сложных почвах.

Разве пристройка не обойдется без фундамента?

Все знают какую роль выполняет скелет в теле человека, аналогичные функции возлагаются и на фундамент. По сути, это основа, которая отвечает за надежность, долговечность постройки. Также именно фундамент обеспечивает тепло и сухость в помещении.

Если основа будет некачественной либо не подходить под конкретные условия, то внутри появится сырость, полы могут деформироваться и вовсе испортиться. Также он выравнивает уровень грунта и препятствует проникновению в жилое помещение канцерогенного газа из почвы.

Основа пристройки

К выбору фундамента следует относиться особенно внимательно. Ведь необходимо, чтобы он свободно выдерживал нагрузки и соответствовал типу грунта. При этом не нужно и переусердствовать, например, если можно залить ленточный либо столбчатый фундамент, тогда нет никакого смысла заменять эти более простые варианты сложной монолитной основой.

Во-первых, она слишком дорогостоящая и не оправдает вложения.

Во-вторых, первые намного проще в исполнении и вы сможете делать их своими руками даже без посторонней помощи, а вот уложить бетонную плиту самостоятельно никак не удастся.

В основном возводится он из камня либо бетона, но встречаются и деревянные конструкции. Если постройка будет облегченной, то можно отдавать предпочтение мелкозаглубленному основанию, расположенному выше точки промерзания. Но чаще всего его глубина должна быть ниже этого уровня.

По назначению он делится на несущий и комбинированный. Последний, кроме стандартных несущих функций, должен обеспечивать и сейсмическую защиту.

Также существуют и специальный тип, к нему относится «качающиеся» и «плавающие» фундаменты, их давление соответствует давлению вынутого грунта.

Жесткое соединение фундамента дома и основания пристройки

Сложнее всего реализовать полноценное жесткое соединение, в результате которого получается единая конструкция дом-пристройка. Как правило, такое решение актуально для ситуаций, когда грунт на участке непучинистый или слабопучинистый (когда осадку нового фундамента можно спрогнозировать), а также в случаях, когда планируется делать двух- и более этажную пристройку под одной крышей с домом.

Соединение «лента-лента»

Соединение двух ленточных фундаментов осуществляется следующим образом:

Для замкнутого контура в месте контакта нового основания и фундамента дома работы проводятся поэтапно:

• сначала фундамент откапывается на глубину основания дома, длина траншеи составляет 1,5-2 м (Откапывается не вся сторона, а лишь часть ее!), обустраивают песчаную подушку;
• в основании дома бурят отверстия диаметром равным диаметру арматуры на глубину ¾ ширины ленты — для срединной части ленты (в шахматном порядке) и на 0,5 м – для угловых частей;
• в отверстия, пробуренные на ¾ ширины ленты, вбивают арматуру с продольной прорезью, в которую вставляют расклинивающий вкладыш (например, из древесины). В отверстия длиной 0,5 м вбивают арматуру 14 мм с периодическим профилем (см. рис. ниже);
• далее формируют каркас будущего фундамента, используя выпуски вбитой арматуры в качестве конструктивных элементов нового основания. Для стыковки следующих частей фундамента делают выпуски длиной 30-40 см, которые впоследствии свариваются

Для незамкнутого контура жесткое соединение формируется аналогично, только арматура вбивается несколько иначе (см. рис. выше) и в местах контакта двух фундаментов ее используется больше на единицу площади.

Соединение «плита-плита»

Жесткое соединение двух плитных фундаментов возможно при условии либо большой толщины фундамента дома (от 400 мм), либо при наличии в основании дома выступов плиты от цокольной части дома. Основание должно выступать как минимум на 30 см, что позволит оголить арматуру плиты и связать (сварить) ее с каркасом нового плитного фундамента.

Возведение пристройки на свайно-винтовом фундаменте своими руками

Места соединения основного здания и пристройки оборудуются разделительным материалом

Приступая к работам по закладке свайного фундамента, необходимо проверить, на каком фундаменте стоит основное строение, так как разные виды фундаментов при эксплуатации проседают по-разному. Если основное здание возведено не на свайном фундаменте, в местах примыкания к нему пристройки на свайно-винтовом фундаменте необходимо предусмотреть деформационный шов.

Если дом и пристройка установлены на свайно-фундаментных основаниях, ростверки обоих фундаментов соединяют между собой в единое целое. При возведении легких каркасных пристроек роль ростверка вполне может исполнить деревянный профилированный брус.

Подготовительные работы

Если позволяет место, сваи для пристройки можно ввинтить с помощью строительной техники

Перед тем как приступить к самостоятельному возведению свайно-фундаментного основания для пристройки, нужно провести ряд подготовительных мероприятий:

• тщательно очистить место проведения работ;
• удалить отмостку, обустроенную вдоль стены, к которой будет примыкать пристройка;
• выполнить разметку места строительства, вбив колышки там, где будут находиться углы пристройки;
• по периметру будущего сооружения натянуть строительный шнур (бечевку);
• произвести расчет необходимого количества винтовых свай, учитывая, что максимальное расстояние между двумя соседними опорами не должно превышать трех метров;
• в местах, где предполагается установка винтовых свай, пробурить или выкопать вручную неглубокие приямки.

Предварительная подготовка участка позволит представить себе реальные размеры пристройки и оценить правильность проведенных расчетов.

Установка винтовых свай

Выравнивание свай по горизонтали с помощью деревянного бруса

Установку винтовых свай начинают от стен основного строения. При этом расстояние от стены до первого ряда опор должно составлять 0,5 м. Первоначально все сваи устанавливают в подготовленные приямки и присыпают землей. Только после этого приступают к ввинчиванию их в грунт.

Для облегчения работ необходимо подготовить рычаг, при помощи которого вкручивают сваи в грунт. Как правило, для этого достаточно длинной металлической трубы. Для ввинчивания опоры может понадобится участие двух, а иногда и 4 человек. При этом один из них должен с помощью строительного уровня контролировать правильность установки свай.

После того как все опоры будут ввинчены до твердого грунта, их обрезают на одном уровне. Высота их выступающих частей должна быть не менее 150 мм.

Правильность установки винтовых свай определяется:

глубиной погружением наконечника ниже уровня промерзания почвы – это особенно важно при возведении свайного фундамента на ненадежных грунтах;
совпадением обрезанных торцов свай по горизонтали;
ровностью свай по вертикали.

Особенности соединения фундаментов дома и пристройки между собой

Ростверки здания и пристройки жестко не соединяют, так как возможна неравномерная усадка

Если дом, так же как и пристройка, стоит на свайном фундаменте, их ростверки жестко соединяют друг с другом при условии, что постройки стоят на твердом грунте. В противном случае возможен перекос фундаментов из-за их неравномерной осадки.

Если типы фундаментов разные, их соединение осуществляют через деформационный шов. Для этого свайное основание пристройки располагают как можно ближе к фундаменту основного строения, а расстояние между ними заполняют гидро-и теплоизолирующими материалами. Созданный при этом шов позволит новому основанию «сыграть» при осадке, не повреждая фундамент.

Возведение пристройки

Возведение пристройки можно начинать непосредственно после обустройства свайно-фундаментного основания. При этом используют кирпич, бревна, СИП-панели и другие материалы. Однако лучшим считается вариант, когда пристройка к каркасному дому на винтовых сваях выполнена из тех же материалов, что и основное строение.

Варианты примыкания основания пристройки к основной конструкции

Чтобы сделать фундамент пристройки, нужно знать два варианта его примыкания к фундаменту основной конструкции.

Стыки фундамента дома с оформляются двумя способами:

1. Жесткое соединение армированием.
2. Деформационный шов.

Как сделать фундамент с жестким соединением оснований?

Жесткое соединение зачастую используют на грунтах не подверженных пучению.

Жесткое соединение используется в основном в малоэтажном строительстве, где пристройка функционально связана с основной конструкцией, находясь с ней под одной крышей. Чтобы сделать основание для пристройки, в нем сверлится отверстие диаметром, равным диаметру арматуры, и глубиной, равной около 35 ее диаметров. Далее в него забивается арматура с выпуском той же длины. Если пристройка выполняется по схеме где расчетная длина арматуры больше ширины фундамента, то отверстия в фундаменте основной конструкции делаются на часть ширины, а арматура монтируется по принципу анкера, с расклинивающим вкладышем на торце.

При замкнутом контуре отверстия сверлятся в шахматном порядке в двух уровнях, а используемая арматура имеет на одном конце анкерное расклинивание, а на другом конце – приваренную шайбу. Количество арматуры, ее шаг и диаметр рассчитывают, исходя из условий ее наименьшего сопротивления на срез и смятие бетона под ней. В среднем замкнутый контур нового основания потребует 20 прутьев на один квадратный м фундамента. Они нарезаются с помощью наждачного станка или болгарки. При незамкнутом контуре количество прутьев арматуры рассчитывается отдельно в каждом случае и зависит от ширины будущего фундамента.

Жесткое соединение используется, когда заглубленное ленточное основание дома и пристройки сделано из монолитного железобетона, а при мелкозаглубленном типе основания цоколь и фундамент составляют единую монолитную конструкцию. и цоколи не обеспечивают надежного соединения, а при столбчатом фундаменте жесткое соединение возможно при условии, что высоты монолитного ростверка хватит для монтажа анкеров. Плитный фундамент дает возможность жесткого соединения при условии наличия выступа от цоколя не меньше, чем толщина плиты. В этом варианте можно оголить арматурный каркас дома и соединить его (приварить, привязать) с арматурным каркасом пристройки. Дом с цокольным этажом можно соединить с бесподвальной пристройкой жестким сцепом в случае, если цоколь основной постройки и заглубленные стены монолитные.
Использование деформационного шва

Пример деформационного шва.

Деформационные швы чаще применяются в многоэтажном жилищном и промышленном строительстве, где под конструкцией большой протяженности в разных ее частях грунты существенно отличаются деформационными характеристиками и при одинаковых нагрузках осадки могут существенно отличаться. Такие швы применяются при разной этажности в разных частях конструкции, дающие таким образом разную нагрузку и разные деформации осадок. Еще один случай применения деформационных швов, когда к уже имеющемуся сооружению вплотную пристраивается другое сооружение. В вышеуказанных вариантах деформационные швы следует предусмотреть еще на стадии проектирования. Часто деформационные швы проще и дешевле применить при в пучинистом грунте.

Деформационный шов представляет собой утеплитель, размещенный в зазоре между стенами и цокольными перекрытиями, без сцепки с конструкциями. Часто в качестве такого утеплителя используется простая пакля. Место соединения огораживается декоративной накладкой, прикрепленной только к стене дома. В пучинистом грунте при использовании деформационного шва уровень пола пристройки размещается ниже уровня пола основной конструкции на величину предполагаемых деформаций.

Из зоны деформационного шва удаляют заполнитель на достаточную глубину для укладки герметика.

Что следует учесть, чтобы сделать фундамент для пристройки с использованием деформационного шва:

• зазор между основаниями пристройки и основного сооружения должен быть около 5 см. Для соблюдения этого требования, перед тем как сделать фундамент пристройки, к основанию дома прикладываются доски, покрытые гидроизоляцией. Они будут играть роль деформационного шва в дальнейшем;
• для одноэтажной пристройки небольших размеров толщина деформационного шва может составлять 2 см;
• шов также можно заполнить теплоизоляционным материалом (лучше всего подойдет пенопласт или пеноплекс) и закрыть герметиком, устойчивым к атмосферным воздействиям. Снаружи он закрывается декоративной накладкой.

Выбор фундамента

При выборе типа фундамента нужно в первую очередь опираться на назначение самой пристройки

Также необходимо обращать внимание и на другие факторы, такие как: погодные условия в конкретном регионе, тип грунта на участке и т. д

Рассмотрим какие материалы чаще всего фигурируют при монтаже основания для пристройки:

• бетон;
• кирпич;
• древесина (балки);
• прутья из металла.

Важно! Если планируется строительство габаритной конструкции, включающей в себя 2 этажа, то тогда основание углубляется в почву на 0,7 м и выше. Фундамент отвечает за надежность конструкции

Эксплуатационный срок каркасного сооружения напрямую зависит от его качества. Без фундамента со временем произойдет перекос и разрушение конструкции.

Перед началом возведения постройки стоит определить тип фундамента. Каждый вариант основания имеет свои особенности и требует индивидуального подхода. Рассмотрим, какие варианты оснований используются для таких сооружений:

• ленточное;
• плитное;
• свайное;
• столбчатое.

Массивные каркасные конструкции отличаются своим большим весом. Для таких сооружений подходит первый вариант основания, а именно: ленточное. Технология организации такого фундамента довольно сложная, но при желании ее сможет освоить любой человек.

Итоги

Желая увеличить площадь загородной недвижимости или дачных строений, необходимо ответственно подойти к выполнению работ, проанализировать все факторы, чтобы не допустить ошибок, связанных с усадкой здания.

Помните, что реализация такого серьезного проекта, как достройка фундамента, требует четко разработанного плана мероприятий, правильного выполнения расчетов и специальной строительной подготовки. Руководствуясь приведенными рекомендациями можно самостоятельно выполнить работы, что позволит сэкономить финансовые ресурсы.

Однако, при отсутствии уверенности в собственных силах, воспользуйтесь услугами профессиональных строителей. Удачи!
