Организация комфортного и безопасного пространства на придомовой территории требует грамотного подхода к управлению светом. Автоматизация уличного освещения позволяет исключить человеческий фактор: фонари будут включаться только в темное время суток или при появлении человека в зоне видимости. Монтаж такой системы на стандартном участке площадью 6–10 соток занимает от 5 до 8 часов при наличии подготовленных трасс. Стоимость оборудования варьируется в зависимости от функционала, но окупается за счет экономии электроэнергии уже в первый год эксплуатации. В этом материале я подробно разберу, как автоматизировать уличное освещение: датчики движения и фотореле помогут сделать ваш участок современным и экономичным.
Важные нюансы перед началом электромонтажа
Электромонтажные работы на открытом воздухе относятся к категории средней сложности. Для успешного выполнения задачи потребуются навыки работы с электрическими схемами, умение пользоваться мультиметром и понимание принципов коммутации фазных проводников. Я рекомендую планировать монтаж на теплое время года и обязательно в сухую погоду, так как работа с открытыми контактами во время осадков опасна для жизни. Предварительно стоит оценить состояние существующей проводки: если она старая, лучше сразу заложить новый кабель ВВГнг. На подготовку проекта и закупку материалов обычно уходит 1–2 дня, а сам процесс установки приборов автоматики требует внимательности к деталям, особенно в вопросах герметизации соединений.
Подбор необходимых материалов
Для создания надежной системы автоматизации потребуется качественная компонентная база. Основными элементами выступают фотореле для уличного света и датчики движения. Важно выбирать модели с влагозащищенным корпусом (стандарт IP65), так как они будут подвергаться воздействию дождя и снега. Кабель ВВГнг является оптимальным выбором для наружной прокладки благодаря своей негорючести.
Ниже представлен перечень материалов, необходимых для автоматизации освещения на стандартном участке:
- Фотореле (сумеречный выключатель) с выносным или встроенным датчиком;
- Датчик движения уличный с углом обзора 180 или 360 градусов;
- Кабель ВВГнг 3х1.5 для силовых линий освещения;
- Гофрированная труба ПВХ или ПНД для защиты кабеля от ультрафиолета и механических повреждений;
- Распределительные (монтажные) коробки с классом защиты не ниже IP54;
- Клеммники (например, Wago) для надежного соединения жил;
- Автоматический выключатель на 6А или 10А для щитка;

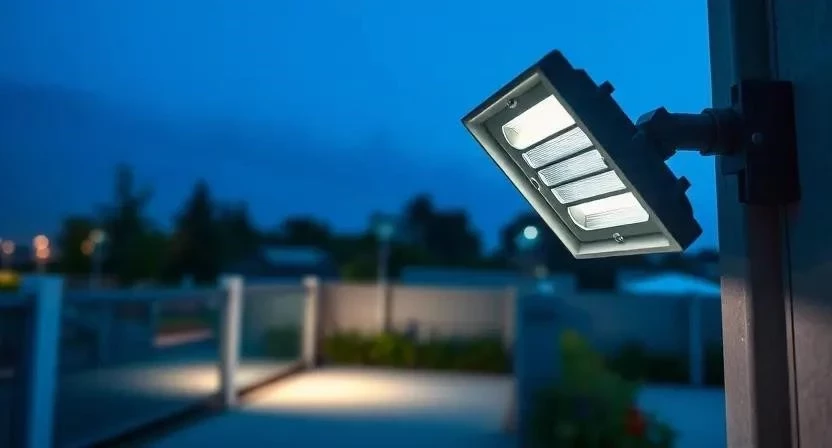

- Светодиодные прожекторы или лампы с высоким световым потоком;
- Дюбель-хомуты и саморезы для крепления оборудования к стенам.
Таблица 1. Расход материалов на освещение среднего участка (100 м кабельной трассы)
| Материал | Единица измерения | Количество | Примерная цена (руб.) | |
|---|---|---|---|---|
| Фотореле уличного исполнения | шт. | 1 | 850 | 850 |
| Датчик движения для прожектора | шт. | 2 | 1200 | 2400 |
| Кабель ВВГнг 3х1.5 | метр | 100 | 55 | 5500 |
| Гофра ПНД 16 мм | метр | 100 | 15 | 1500 |
| Монтажная коробка IP65 | шт. | 5 | 180 | 900 |

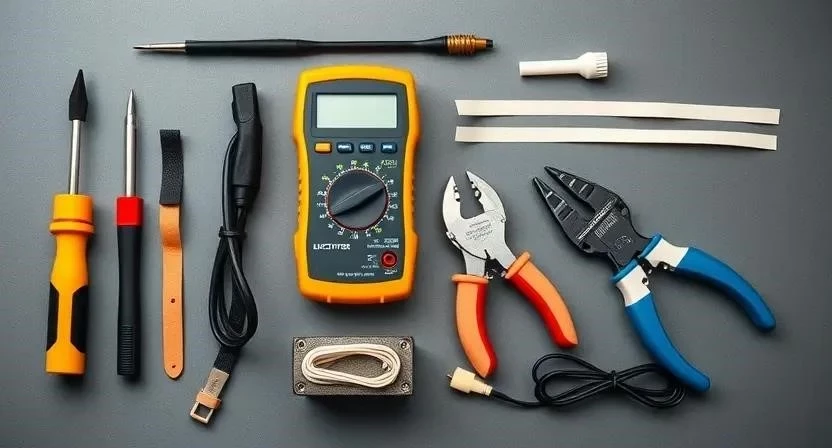

Инструментарий для выполнения работ
Качественный монтаж уличного освещения своими руками невозможен без специализированного инструмента. Я всегда беру с собой мультиметр, так как визуальная проверка наличия напряжения часто приводит к ошибкам. Для зачистки проводов лучше использовать стриппер — это сохранит жилы кабеля целыми и обеспечит лучший контакт в клеммах.
Таблица 2. Инструменты для установки датчиков и проводки
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориентир) |
|---|---|---|---|
| Индикаторная отвертка | Определение фазы и проверка напряжения | Обязательно | 150 руб. |
| Стриппер | Снятие изоляции с кабеля ВВГнг | Желательно | 1200 руб. |
| Перфоратор | Сверление отверстий в кирпиче и бетоне | Обязательно | 5500 руб. |
| Мультиметр | Замер напряжения 220В и прозвонка цепи | Обязательно | 900 руб. |
| Кусачки (бокорезы) | Обрезка провода и гофры | Обязательно | 600 руб. |
Подготовка территории и планирование трасс
Перед тем как купить фотореле для улицы, я внимательно осматриваю участок и размечаю будущие места установки светильников. Важно определить зоны прохода (дорожки, ворота, вход в дом), где датчик движения будет наиболее эффективен. Кабельные трассы лучше прокладывать вдоль заборов или под свесами крыш, чтобы минимизировать воздействие осадков. Организация рабочего пространства включает в себя расчистку мест установки от веток деревьев, которые могут вызвать ложные срабатывания датчиков при ветре. Защита кабельных линий обеспечивается использованием гофры, которую я креплю с шагом 40–50 см, чтобы избежать провисания под собственным весом.
Подготовка поверхностей к монтажу
Стены или столбы, на которые планируется установка фотореле, должны быть очищены от пыли и отслаивающейся краски. Сначала я выполняю разметку отверстий, прикладывая корпус прибора к поверхности. Сверление отверстий перфоратором производится с учетом диаметра дюбелей. Особое внимание уделяю установке монтажных коробок: они должны располагаться вертикально, чтобы конденсат не скапливался внутри. Проверка герметичности мест ввода кабеля — критический этап. Я использую специальные гермовводы (сальники), которые затягиваются вокруг гофры, предотвращая попадание влаги к контактам. Если поверхность неровная, под корпус датчика подкладываю резиновую прокладку.
Технология монтажа датчиков движения и фотореле
Процесс установки требует четкого соблюдения последовательности действий. Помните о безопасности: все подключения выполняются только при отключенном напряжении на вводном щитке. Технология монтажа датчиков движения предполагает их размещение на высоте 2.5–3 метра для оптимального охвата территории.
- Прокладка кабельных линий. Протягиваю кабель ВВГнг через гофру и фиксирую её на клипсы или стяжки по всей длине трассы (время: 1.5–2 часа).

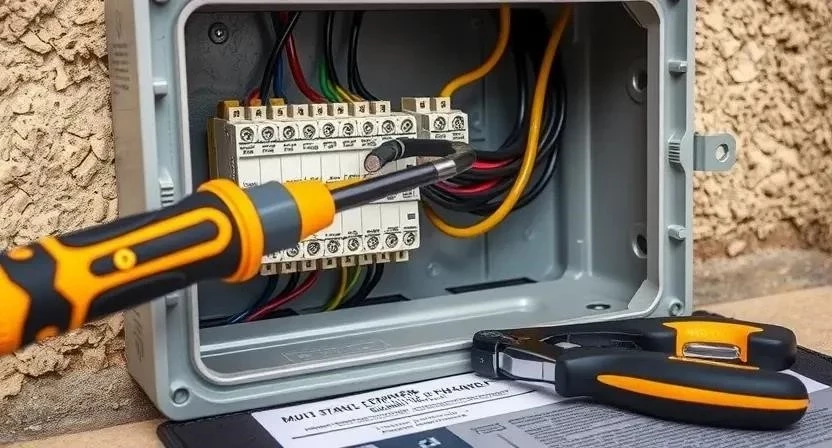

- Установка распределительной коробки. Монтирую коробки в узловых точках, где сходятся линии от щитка, датчиков и ламп (время: 30 минут).

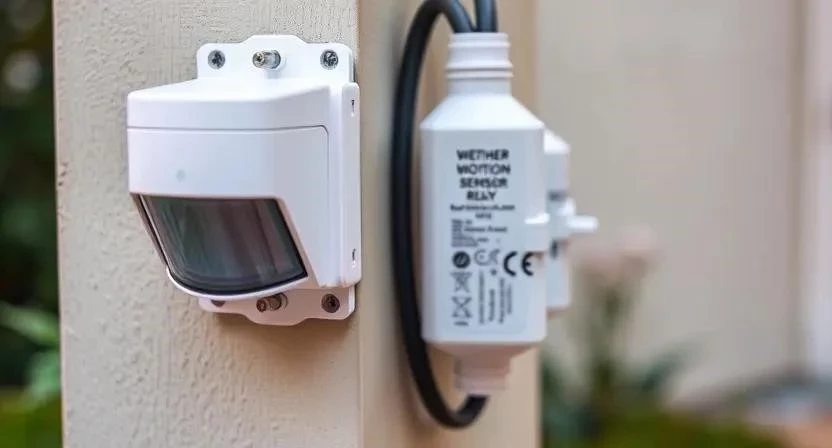

- Монтаж фотореле. Выбираю место, куда не падает свет от самих фонарей, иначе возникнет эффект «мигалки» (время: 20 минут).
- Установка датчиков движения. Закрепляю приборы в зонах прохода, направляя линзу в сторону наиболее вероятного появления человека (время: 40 минут).
- Подключение фазы, нуля и заземления. Использую цветовую маркировку: синий — ноль, коричневый/белый — фаза, желто-зеленый — заземление (время: 30 минут).
- Сборка схемы. Реализую последовательное соединение (фотореле включает питание датчика движения только ночью) или параллельное (время: 40 минут).
- Подключение осветительных приборов. Соединяю прожекторы с выходными контактами датчиков (время: 30 минут).
- Настройка чувствительности датчиков. Регулирую параметр SENS, чтобы исключить реакцию на мелких животных (время: 15 минут).
- Регулировка порога освещенности. Настраиваю регулятор LUX на фотореле так, чтобы свет включался в глубоких сумерках (время: 10 минут).
- Тестирование системы. Проверяю работу приборов, имитируя темноту (закрываю фотореле темной тканью) и движение (время: 20 минут).
- Герметизация соединений. Плотно закрываю крышки коробок, проверяю затяжку сальников (время: 15 минут).
- Заключительная проверка изоляции. С помощью мультиметра убеждаюсь в отсутствии короткого замыкания (время: 10 минут).
Таблица 3. План-график выполнения работ
| Этап | Время выполнения | Ожидаемый результат |
|---|---|---|
| Разметка и сверление | 1 час | Готовые посадочные места под приборы |
| Прокладка кабеля в гофре | 2 часа | Сформированная электрическая сеть |
| Коммутация в коробках | 1.5 часа | Собранная электрическая схема управления |
| Настройка и юстировка | 1 час | Корректная работа датчиков и реле |
| Финальная проверка | 0.5 часа | Безопасная и рабочая система |
Тонкости эксплуатации и выбора оборудования
При выборе устройств обязательно учитывайте степень защиты IP65 или выше. Я на личном опыте убедился, что дешевые модели с IP44 выходят из строя после первой же косой метели. Температура также сильно влияет на работу: в сильный мороз чувствительность пироэлектрического элемента датчика движения может снизиться, поэтому выбирайте модели с широким температурным диапазоном. Правильное расположение фотореле — залог стабильности. Если свет от фонаря попадет на датчик освещенности, реле «подумает», что наступил день, и выключит свет, после чего снова наступит темнота и цикл повторится. Также важно знать, как подключить датчик освещенности к LED-лампам: некоторые старые модели реле имеют минимальный порог нагрузки, и одиночная светодиодная лампа может мерцать в выключенном состоянии.
Я как-то раз установил фотореле слишком близко к мощному прожектору. В итоге всю ночь фонарь включался и выключался с интервалом в 30 секунд. Пришлось переносить датчик на северную сторону дома, где нет паразитной засветки. Это сэкономило мне кучу нервов и сохранило ресурс контактов реле.
Распространенные ошибки новичков
Одной из самых частых ошибок является неправильный выбор сечения кабеля. Для освещения достаточно 1.5 мм², но использование более тонких проводов приводит к падению напряжения и перегреву. Часто датчик движения для прожектора устанавливают в «слепой зоне» — например, за углом здания или за густым кустом, что делает его бесполезным. Отсутствие заземления в уличных сетях — это прямое нарушение норм безопасности, которое может привести к поражению током при касании корпуса прожектора. Использование негерметичных коробок или обычного скотча вместо клеммников неизбежно ведет к окислению контактов и короткому замыканию через 2–3 месяца эксплуатации.
Когда я монтировал гофру на забор, то забыл сделать петлю внизу перед входом в распределительную коробку. В итоге дождевая вода стекала по гофре прямо внутрь коробки. Теперь я всегда делаю небольшой провис кабеля перед вводом, чтобы вода капала на землю, а не в электронику.
Расчет стоимости автоматизации
Стоимость автоматизации освещения складывается из цены оборудования и расходных материалов. Самостоятельный монтаж позволяет сэкономить значительную сумму, так как услуги электрика по установке датчиков и прокладке кабеля часто сопоставимы со стоимостью самих материалов.
Таблица 4. Сравнительная стоимость (своими руками vs мастер)
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплект оборудования | 4500 | 5500 (с наценкой) | 1000 |
| Расходные материалы | 3200 | 4000 | 800 |
| Стоимость работ | 0 | 7500 | 7500 |
| Транспортные расходы | 500 | 1000 | 500 |
| 8200 | 18000 | 9800 |
Уход за системой после завершения работ
Автоматика требует минимального, но регулярного обслуживания. Линзы датчиков движения нужно очищать от пыли, паутины и грязи хотя бы дважды в год, иначе дальность обнаружения падает вдвое. Раз в сезон я рекомендую проверять затяжку винтовых контактов в распределительных коробках, так как из-за перепадов температур они могут ослабнуть. Срок службы качественного фотореле составляет 5–7 лет, после чего может потребоваться замена электромагнитного реле внутри прибора. Перегоревшие светодиодные лампы следует менять вовремя, чтобы не создавать перекосов нагрузки в схеме подключения фотореле.
Альтернативные способы управления светом
Помимо классических датчиков, существуют и другие методы автоматизации. Сравним их основные характеристики:
- Умный дом (Zigbee/Wi-Fi реле): позволяет управлять светом со смартфона, настраивать сложные сценарии, но требует стабильного интернета;
- Цифровые таймеры: включают свет строго по времени, не зависят от освещенности, но требуют ручной корректировки при смене сезонов;
- Солнечные фонари с датчиками: самый простой монтаж, не нужен кабель, но яркость свечения сильно зависит от погоды и заряда АКБ;
- Астрономические реле: вычисляют время заката и рассвета по координатам местности, очень точные, но стоят дороже обычных фотореле;
- Комбинированные прожекторы: датчик уже встроен в корпус, минимум соединений, но при поломке датчика приходится менять весь прибор;
- Радиоканальные выключатели: позволяют добавить ручное управление из любой точки участка без прокладки лишних проводов;
- Датчики присутствия: более чувствительны, чем датчики движения, реагируют даже на мелкую моторику, идеальны для беседок.
Меры безопасности при работе
Работа с электричеством 220В на улице требует строгого соблюдения правил. В моей практике был случай с дешевым китайским датчиком, у которого пробило фазу на корпус из-за конденсата. С тех пор я всегда использую средства защиты: прорезиненные перчатки и обувь на толстой подошве. Перед началом работ обязательно проверяйте отсутствие напряжения индикаторной отверткой. Запрещается работать на металлических лестницах во время дождя. Все линии уличного освещения должны быть защищены отдельным УЗО (устройством защитного отключения) с током утечки 30 мА, чтобы в случае повреждения изоляции кабель мгновенно обесточился.
Ответы на популярные вопросы (FAQ)
Как выбрать между фотореле и датчиком движения?
Фотореле нужно для постоянного освещения участка в ночное время (например, дежурный свет). Датчик движения лучше использовать для кратковременной подсветки дорожек или ворот при появлении людей.
Можно ли объединить их в одну схему?
Да, это самая эффективная схема. Фотореле ставится «главным» и подает питание на датчик движения только когда стемнеет. Это исключает бесполезную работу датчика днем.
Какой кабель лучше для улицы?
Идеально подходит ВВГнг-LS 3х1.5. Он не поддерживает горение и имеет достаточный запас прочности. Для прокладки в земле лучше использовать бронированный кабель ВБбШв.
Что делать, если датчик срабатывает на животных?
Нужно отрегулировать чувствительность (SENS) или наклонить датчик чуть выше, чтобы его зона обнаружения начиналась на уровне пояса взрослого человека.
Как увеличить зону охвата?
Можно установить два датчика движения параллельно. Тогда свет включится, если сработает хотя бы один из них. Это удобно для Г-образных участков или длинных дорожек.
Как настроить время горения света?
На корпусе датчика есть регулятор TIME. Обычно диапазон составляет от 10 секунд до 7–10 минут. Для проходных зон я выставляю 1.5–2 минуты.
Правильная автоматизация уличного освещения — это не только комфорт, но и реальная экономия. Следуя этой инструкции и соблюдая технологию монтажа, вы создадите надежную систему, которая прослужит долгие годы без сбоев и лишних затрат.
