Как правильно установить уличные розетки и светильники

Обеспечение безопасного и функционального электроснабжения на улице – задача, требующая особого внимания. Монтаж уличных розеток и светильников с защитой от влаги и пыли – это не просто удобство, но и залог безопасности. Неправильный выбор оборудования или нарушение технологии может привести к короткому замыканию и даже пожару, а стоимость исправления ошибок порой превышает первоначальные затраты на качественные материалы в несколько раз. Я расскажу, как правильно установить уличные розетки и светильники, чтобы они служили долго и надежно, и поделюсь своим опытом и практическими советами, которые помогут избежать распространенных ошибок и обеспечить надежное электроснабжение на вашем участке.

Что нужно знать перед началом работ

Прежде чем приступать к электромонтажу на улице, важно трезво оценить свои силы и подготовиться. Работа с электричеством требует базовых знаний и аккуратности, ведь от этого зависит безопасность всех, кто будет пользоваться системой. На такую работу, если делать все тщательно и не торопясь, у меня обычно уходит 1-2 дня для небольшого участка с парой розеток и несколькими светильниками. Лучше всего заниматься электромонтажом на улице в сухую, теплую погоду, когда нет сильного ветра и осадков – это значительно упрощает процесс и снижает риски. Если вы не уверены в своих навыках, всегда лучше обратиться к профессионалу. Помните, что экономия на безопасности недопустима.

Необходимые материалы для уличного электромонтажа

Правильный выбор материалов – половина успеха в создании надежной уличной электросети. Здесь нет места компромиссам, ведь речь идет о работе в агрессивной среде. Я всегда выбираю кабель ВВГнг, который устойчив к горению и подходит для наружной прокладки. Розетки и светильники должны иметь степень защиты не ниже IP65 или IP67, что гарантирует их герметичность от пыли и мощных струй воды или даже временного погружения. Гофра для кабеля также должна быть устойчива к УФ-излучению и механическим повреждениям. Распределительные коробки, зажимы WAGO – все это должно быть влагозащищенным.

Вот примерный список материалов, которые понадобятся для установки двух уличных розеток и трех светильников:

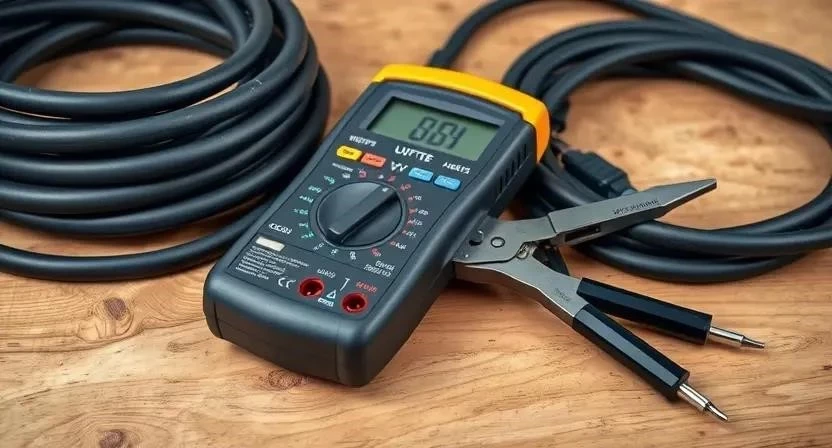

Необходимые инструменты

Без правильного инструментария качественный монтаж невозможен. Некоторые инструменты можно взять в аренду, если они нужны на один раз, например, хороший перфоратор. Но основные вещи, вроде отверток и мультиметра, должны быть под рукой у каждого, кто занимается электрикой.

Подготовка придомовой территории

Перед тем как начать сверлить и тянуть провода, я всегда осматриваю участок. Очистка придомовой территории от мусора, веток и всего, что может помешать, – это первый шаг. Важно спланировать трассы прокладки кабеля так, чтобы они были максимально скрыты и защищены от механических повреждений. Если кабель будет закладываться в землю, я обязательно отмечаю места его прохождения, чтобы потом случайно не повредить лопатой. Также необходимо убедиться, что рядом нет существующих коммуникаций (водопровод, газ), которые можно повредить в процессе работы.

Подготовка поверхности для монтажа

Качество монтажа напрямую зависит от подготовки поверхности. Стены фасада должны быть чистыми и сухими. Я всегда начинаю с тщательной разметки мест установки розеток и светильников, используя уровень и рулетку, чтобы все было ровно и симметрично. Если планируется скрытый монтаж, то штробление стен – трудоемкий, но необходимый этап. Для открытого монтажа достаточно просверлить отверстия под крепеж. Важно убедиться в плоскости поверхности, потому что кривая стена испортит не только внешний вид, но и герметичность прилегания влагозащищенных корпусов, что критично для уличной электрики. Однажды я столкнулся с тем, что заказчик хотел установить светильник на очень неровную кирпичную стену. Пришлось использовать дополнительные прокладки и герметик, чтобы обеспечить хоть какую-то герметичность, но это был компромисс, которого можно было избежать, заранее выровняв участок стены.

Пошаговая инструкция по монтажу уличных розеток и светильников

Выполнение работ в правильной последовательности и с соблюдением всех норм – залог долгой и безопасной эксплуатации. Вот как я обычно подхожу к этому процессу:

1. Проектирование схемы и разметка (1-2 часа).

   Особенности: На этом этапе я тщательно продумываю, где будут располагаться розетки и светильники, как пойдут кабели. Рисую схему на бумаге или использую специальное ПО, чтобы точно рассчитать длины кабелей и количество соединений. Критический момент: Неправильное планирование приведет к нехватке материалов или ошибкам в подключении. Обязательно учитываю ПУЭ, особенно требования к разделению линий розеток и освещения.

2. Установка защитного автомата и УЗО в щитке (1-2 часа).

   Особенности: В электрическом щитке устанавливаю отдельные автоматические выключатели для уличных розеток (16А) и освещения (10А), а также общее УЗО на 30 мА. Это обеспечивает защиту от перегрузок и коротких замыканий, а УЗО сработает при утечке тока, спасая от поражения электрическим током. Критический момент: Обязательное заземление и правильное подключение УЗО. Без УЗО уличная проводка крайне опасна.

3. Прокладка кабеля в гофре (2-4 часа).

   Особенности: Кабель ВВГнг прокладываю внутри УФ-стойкой гофрированной трубы. Это защищает его от механических повреждений, грызунов и ультрафиолета. Гофру креплю к стене или укладываю в штробу с помощью специальных клипс или дюбель-гвоздей. Если кабель идет под землей, глубина заложения должна быть не менее 70 см, а сам кабель дополнительно защищен технической трубой. Критический момент: Не допускать перегибов и натяжения кабеля, гофра должна быть целой на всей протяженности.

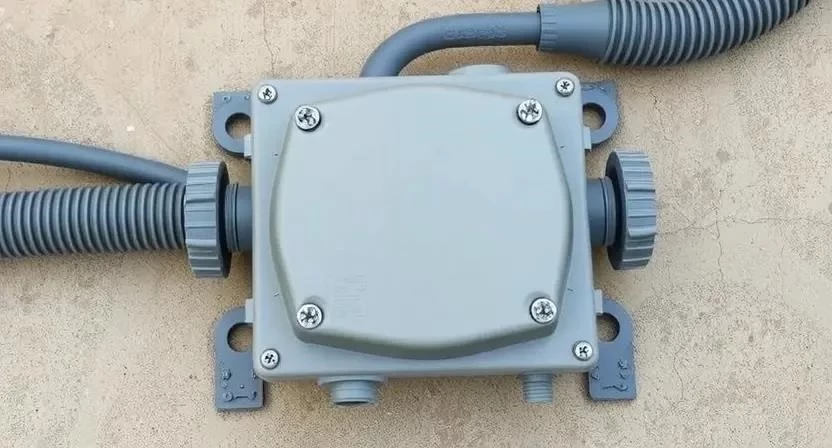

4. Монтаж распределительных коробок (1-2 часа).

   Особенности: Распределительные коробки с гермовводами устанавливаю в местах разветвления кабеля. В них будут производиться соединения проводов. Критический момент: Герметичность вводов кабеля в коробку. Использую специальные сальники или влагостойкий герметик.

5. Установка посадочных мест для розеток и светильников (1-3 часа).

   Особенности: Сверлю отверстия под крепеж розеток и светильников, устанавливаю монтажные коробки (если требуются) или непосредственно корпуса. Все должно быть строго по уровню. Критический момент: Надежное крепление к стене, чтобы исключить люфт и обеспечить плотное прилегание влагозащитного корпуса.

6. Подключение проводов к розеткам (1-2 часа).

   Особенности: Снимаю изоляцию с концов кабеля стриппером, оставляя нужную длину. Подключаю провода к клеммам розетки: фаза (L), ноль (N), заземление (PE). Важно строго соблюдать цветовую маркировку (коричневый/черный – фаза, синий – ноль, желто-зеленый – заземление). Критический момент: Качественная затяжка клемм. Плохой контакт – причина перегрева и пожара.

7. Подключение проводов к светильникам (1-2 часа).

   Особенности: Аналогично розеткам, подключаю провода к клеммам светильников. Если светильник металлический, обязательно подключаю заземление. Критический момент: Убедиться, что все соединения надежно изолированы и защищены от влаги внутри корпуса светильника.

8. Герметизация вводов кабеля (0.5-1 час).

   Особенности: После подключения всех элементов, я тщательно герметизирую все вводы кабеля в розетки, светильники и распределительные коробки с помощью влагостойкого герметика. Критический момент: Любая щель – потенциальное место для проникновения воды и пыли.

9. Проверка изоляции и целостности цепи (0.5-1 час).

   Особенности: Перед подачей напряжения я обязательно проверяю мультиметром отсутствие коротких замыканий между фазой, нулем и заземлением, а также между фазой и фазой (если их несколько). Прозваниваю цепи, чтобы убедиться в их целостности. Критический момент: Не включать электричество без этой проверки!

10. Тестовое включение (0.5 часа).

    Особенности: Включаю автоматы в щитке. Проверяю работу розеток с помощью какого-либо электроприбора, а светильников – включением. Наблюдаю за работой УЗО. Критический момент: Если УЗО срабатывает, значит, где-то есть утечка, и нужно искать причину.

11. Финальная затяжка контактов (0.5 часа).

    Особенности: После тестового включения и некоторого времени работы (особенно если есть нагрузка), я еще раз проверяю и подтягиваю все клеммные соединения. Провода могут немного «усесться», и контакт может ослабнуть. Критический момент: Этот шаг часто игнорируют, а он очень важен для долговечности и безопасности.

12. Установка декоративных крышек и корпусов (0.5 часа).

    Особенности: Завершающий этап – установка внешних декоративных крышек на розетки и плафонов на светильники. Убеждаюсь, что все плотно прилегает и обеспечивает заявленную степень защиты IP. Критический момент: Не повредить уплотнительные резинки при установке.

Важные нюансы при работе с уличной электрикой

Помимо пошаговой инструкции, есть множество тонкостей, которые отличают работу опытного мастера от новичка. Например, требования к температурному режиму: большинство герметиков и кабелей имеют определенный диапазон рабочих температур для монтажа. Работать с ними в сильный мороз или жару не рекомендуется, так как это может повлиять на их свойства. Если кабель закладывается в землю, его глубина должна быть не менее 70 см, а лучше 80-90 см, чтобы исключить повреждение при земляных работах. Я всегда использую дополнительную защиту в виде технической трубы или специальной ленты-сигнала. Совместимость материалов гофры с внешней средой – это тоже не мелочь. Дешевая гофра без УФ-защиты рассыплется на солнце через пару лет, и кабель останется без защиты. Время высыхания герметиков всегда указывается производителем, и я никогда не спешу включать систему, пока герметик полностью не полимеризуется. Это обеспечивает максимальную герметичность и долговечность.

Частые ошибки новичков

Ошибки в электромонтаже могут быть очень дорогими, а иногда и опасными. Я часто сталкиваюсь с тем, что люди пытаются сэкономить или просто не знают важных правил:

1. Отсутствие заземления. Это одна из самых критичных ошибок. Заземление – это ваша жизнь. Без него при пробое изоляции корпус прибора может оказаться под напряжением.
2. Использование кабеля для внутренних работ. Обычный кабель ВВГ не предназначен для улицы. Он не устойчив к УФ, перепадам температур и влаге, быстро разрушается.
3. Неправильный выбор степени IP. Розетки и светильники с IP20 или IP44 не подходят для улицы. Они не защищены от дождя и пыли, что приведет к короткому замыканию.
4. Плохая затяжка клемм. Ослабленные контакты вызывают перегрев, искрение и могут стать причиной пожара. Я всегда проверяю затяжку дважды.
5. Игнорирование УЗО. Устройство защитного отключения спасает от поражения током. Без него риск получить удар током на улице возрастает многократно. Однажды мне пришлось переделывать всю уличную проводку, потому что хозяин дома решил «сэкономить» на УЗО. В итоге, при первом же дожде, его светильник замкнул, и только чудо спасло от серьезных последствий.
6. Отсутствие гофры или ее неправильный выбор. Кабель, проложенный без гофры или в гофре без УФ-защиты, быстро разрушится под воздействием солнца и механических факторов.
7. Неправильная глубина заложения кабеля. Если кабель проложен слишком мелко в земле, его легко повредить лопатой при садовых работах, что чревато обрывом или поражением током.

Расчет стоимости монтажа

Понимание затрат помогает спланировать бюджет. Я всегда составляю смету, чтобы видеть, сколько уйдет на материалы и работу. Приведенные ниже цены – ориентировочные, они могут варьироваться в зависимости от региона и производителя.

Как видите, самостоятельный монтаж позволяет сэкономить значительную сумму, но требует времени, знаний и аккуратности.

Уход после завершения монтажа

После того как все работы закончены и система запущена, не стоит забывать о регулярном уходе. Я рекомендую проверять герметичность всех соединений и вводов кабеля хотя бы раз в сезон, особенно после сильных дождей или снегопадов. Очистка плафонов светильников от грязи и пыли не только улучшит освещение, но и предотвратит перегрев. Обязательно проверяйте работу УЗО нажатием кнопки «Тест» каждые полгода – это покажет, что оно исправно и сможет защитить вас в случае утечки тока. Сроки службы оборудования также важны: светодиодные светильники служат долго, но уплотнители и корпуса со временем могут терять свои свойства, поэтому периодический осмотр необходим для поддержания безопасности и функциональности.

Альтернативные варианты уличного освещения

Помимо традиционной проводки, существуют и другие решения для организации уличного освещения, которые могут быть полезны в определенных ситуациях:

• Беспроводное освещение на солнечных батареях. Эти светильники не требуют прокладки кабеля, что значительно упрощает монтаж. Они идеальны для удаленных участков, где нет возможности подвести электричество, или для декоративной подсветки. Экономят электроэнергию, но их эффективность зависит от солнечной активности, а яркость часто ниже, чем у проводных аналогов.
• Специализированные уличные системы модульного монтажа. Это системы, состоящие из готовых герметичных элементов (кабели, соединители, светильники), которые собираются как конструктор. Они значительно упрощают монтаж для непрофессионалов, но стоимость таких компонентов обычно выше.
• Низковольтные системы освещения (12В или 24В). Для них требуется трансформатор, но они гораздо безопаснее в эксплуатации, особенно во влажной среде. Кабели для таких систем тоньше и проще в прокладке, но длина линии ограничена, и они не подходят для подключения мощных розеток.
• Использование датчиков движения и фотореле. Эти устройства автоматизируют включение и выключение света, экономя электроэнергию и повышая комфорт. Их можно интегрировать как в традиционную, так и в модульную систему.
• Умное освещение. Системы, управляемые со смартфона, позволяют регулировать яркость, цвет и расписание работы светильников, но требуют более сложной настройки и иногда дополнительного оборудования (шлюзов).

Выбор варианта зависит от ваших потребностей, бюджета и готовности к монтажным работам.

Часто задаваемые вопросы

В процессе работы у людей часто возникают одни и те же вопросы. Я собрал самые распространенные, чтобы дать на них быстрые и понятные ответы.

Какая степень IP лучше для уличных розеток и светильников?

Для уличного использования я всегда рекомендую IP65 или IP67. IP65 означает полную защиту от пыли и защиту от струй воды с любого направления. IP67 – это полная пыленепроницаемость и защита от временного погружения в воду на глубину до 1 метра. Чем выше степень, тем надежнее защита.

Можно ли использовать обычный провод для уличной проводки?

Категорически нет. Обычный провод, предназначенный для внутренних работ, не имеет необходимой защиты от УФ-излучения, перепадов температур и влаги. Его изоляция быстро разрушится, что приведет к короткому замыканию и опасности поражения током.

Как часто нужно менять уплотнители в уличных розетках и светильниках?

Уплотнители следует проверять ежегодно. Если вы заметили трещины, потерю эластичности или другие повреждения, их нужно заменить. Срок службы уплотнителей зависит от качества материала и условий эксплуатации, но обычно это 5-10 лет.

Что делать при попадании воды в уличную розетку?

Немедленно обесточьте линию через автоматический выключатель в щитке. Ни в коем случае не пытайтесь вытащить вилку из мокрой розетки! После отключения электричества, дайте розетке полностью высохнуть, затем проверьте ее на наличие повреждений и герметичность. Если повреждения есть, розетку необходимо заменить.

Нужен ли отдельный щиток для уличного освещения и розеток?

Для небольшого количества точек можно обойтись без отдельного щитка, подключившись к основному через отдельные автоматы и УЗО. Однако, если у вас большой участок с множеством потребителей, отдельный уличный щиток с собственными защитными устройствами будет более удобным и безопасным решением.

Можно ли прокладывать кабель для уличного освещения по воздуху?

Да, можно, но только специальным самонесущим изолированным проводом (СИП) или кабелем, подвешенным на стальном тросе. Обычный кабель не выдержит механических нагрузок и воздействия ветра.

Какое сечение кабеля выбрать для уличных розеток?

Для уличных розеток, предназначенных для подключения электроинструментов или других мощных приборов, я всегда использую медный кабель сечением не менее 2.5 мм². Для освещения достаточно 1.5 мм².
