Сборка распределительной коробки требует максимально надежного соединения жил для исключения искрения и перегрева. Стоимость одной качественной клеммы невелика, а время монтажа сокращается в несколько раз по сравнению с пайкой. Правильно подобранные клеммники WAGO для силовой проводки позволяют создать безопасный узел без использования специальных навыков пайки. Этот метод стал стандартом для быстрого электромонтажа в жилых помещениях.

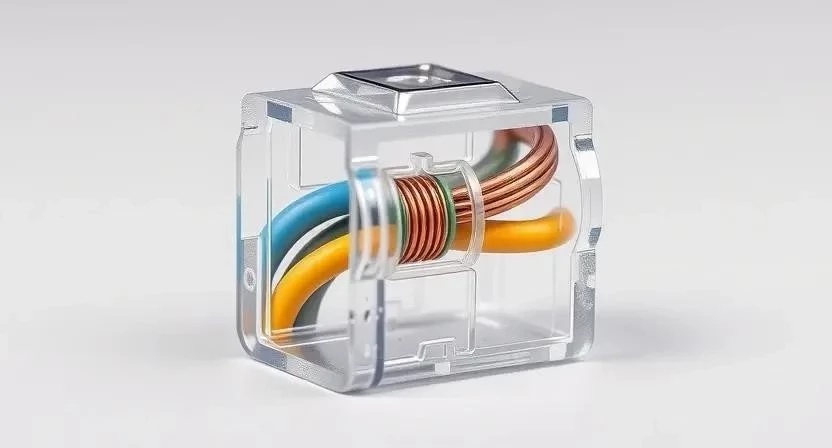

Данные устройства представляют собой соединители с пружинным зажимом. Внутри корпуса находится стальная пружина, которая постоянно давит на медную или алюминиевую жилу. Это создает стабильный контакт, который не ослабевает со временем. Популярность бренда объясняется отказом от винтовых зажимов, которые часто разбалтываются из-за температурного расширения металлов.

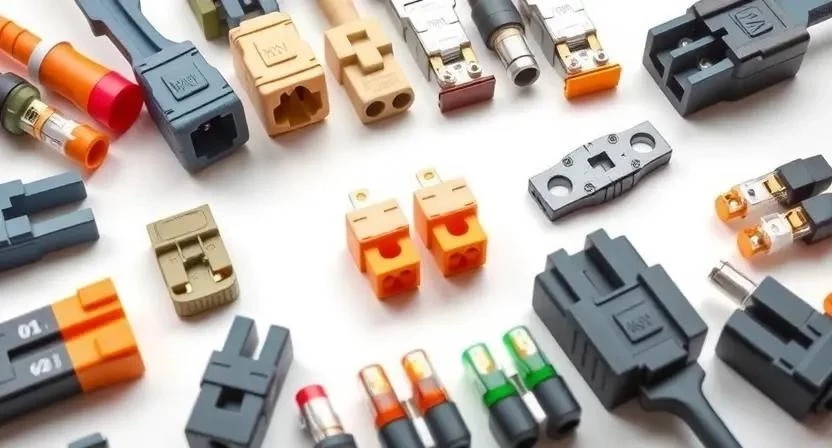

Рынок предлагает разные серии под конкретные задачи. Самые известные — это 221 серия с рычажками и 2273 с простым зажимом. Рычажные модели позволяют легко менять провода и соединять жилы разного сечения. Безрычажные варианты компактнее и дешевле, но требуют более точной зачистки провода. Я всегда выбираю рычажные модели для сложных узлов, где может потребоваться переделка.
| Серия | Тип зажима | Назначение | Особенность |
|---|---|---|---|
| WAGO 221 | Рычажный | Силовая проводка, освещение | Универсальность, легкий демонтаж |
| WAGO 2273 | Пружинный (Push-in) | Медная проводка | Компактность, высокая скорость |
| WAGO 2241 | Пружинный | Алюминиевый провод | Специальная контактная группа |
| WAGO 221-61x | Рычажный (большой) | Мощные линии (до 6 мм²) | Повышенная нагрузка |
| WAGO 2273-41x | Пружинный | Групповые соединения | Минимальный размер в коробке |
Технические параметры определяют безопасность всей сети. Допустимый ток для большинства бытовых серий составляет до 32А, что достаточно для стандартных розеточных линий. Сечение жил варьируется от 0,5 до 6 мм². Корпус выполнен из самозатухающего поликарбоната, который не поддерживает горение. Температурный режим работы охватывает диапазон от -50 до +105 градусов Цельсия.
| Характеристика | Значение | Что это означает |
|---|---|---|
| Макс. ток | До 32 А | Выдерживает нагрузку до 7 кВт при 220В |
| Диапазон сечения | 0,5 — 6 мм² | Подходит для большинства бытовых кабелей |
| Материал корпуса | Поликарбонат | Не плавится при небольшом нагреве, не горит |
| Температура работы | -50°C … +105°C | Можно использовать в неотапливаемых помещениях |
| Класс горючести | V-0 | Высший стандарт пожарной безопасности |
Силовая проводка и осветительные цепи — основные зоны применения этих клемм. Я часто ставлю их в распределительные коробки, чтобы сэкономить место. Важно помнить про совместимость металлов. Медь с медью соединяется в любой серии. Для алюминия или смешанных соединений (медь + алюминий) обязательно использовать модели с контактной пастой. Без нее алюминий быстро окисляется, что ведет к нагреву контакта и возможному пожару.
Монтаж начинается с полной обесточки линии. Я рекомендую использовать стриппер для зачистки, так как нож может повредить жилы. Слишком короткая зачистка приведет к плохому контакту, а слишком длинная — к риску короткого замыкания.
- Стриппер (обязательно)
- Бокорезы (обязательно)
- Индикаторная отвертка (обязательно)
- Фонарик (желательно)
- Маркер для проводов (желательно)
- Перчатки (обязательно)
- Очки защитные (желательно)
- Пылесос для очистки коробки (желательно)
- Изолента для временной фиксации (желательно)
- Отключение питания на щитке (2 мин).
- Проверка отсутствия напряжения индикатором (1 мин).
- Зачистка изоляции с конца провода на 11 мм (30 сек на жилу).
- Подъем рычажка клеммника WAGO вверх (5 сек).
- Вставка зачищенной жилы до упора в зажим (10 сек).
- Закрытие рычажка вниз для фиксации (5 сек).
- Проверка надежности путем легкого рывка провода (5 сек).
- Повторение процесса для всех соединяемых жил (5-10 мин).
- Укладка клеммников в распределительную коробку (3 мин).
- Закрытие коробки и подача питания (2 мин).
Особое внимание уделите плотности прилегания. Если провод «гуляет», значит, зачистка была недостаточной. Я заметил, что новички часто забывают проверить, зашел ли провод до самого конца пружины. Это критическая ошибка, которая приводит к искрению.
Количество клемм считается по количеству соединяемых жил в одной точке. Если в коробке сходятся три провода фазы, понадобится одна трехконтактная клемма. Расчет ведется отдельно для фазы, нуля и заземления.
| Объект (комната) | Кол-во точек (коробок) | Среднее кол-во жил на точку | |
|---|---|---|---|
| Спальня (эконом) | 2 | 3 | 6 |
| Гостиная (стандарт) | 3 | 4 | 12 |
| Кухня (повышенная нагрузка) | 4 | 5 | 20 |
| Ванная комната | 1 | 3 | 3 |
| Коридор | 2 | 3 | 6 |
Оригинальный продукт из Германии отличается идеальной подгонкой пластика и качеством стали в пружине. Китайские аналоги стоят в 3-5 раз дешевле, но часто грешат использованием дешевого пластика, который плавится при нагрузке в 10-15 Ампер. Я считаю, что экономия на клеммах в силовой проводке недопустима, так как риск пожара перевешивает любую выгоду.
- Скорость монтажа увеличивается в разы.
- Не требуется специальный инструмент для пайки.
- Отсутствие окисления благодаря пружинному прижиму.
- Возможность быстрого демонтажа и замены провода.
- Компактный размер при высокой надежности.
- Визуальный контроль захода провода (в серии 221).
- Безопасность за счет самозатухающего пластика.
- Стабильный контакт при вибрациях.
- Высокая стоимость по сравнению со скруткой.
- Габариты больше, чем у пайки (сложнее уложить в маленькую коробку).
- Огромное количество дешевых подделок на рынке.
- Риск неправильного монтажа при плохой зачистке.
- Ограничение по максимальному сечению жилы.
Сравнение с традиционными методами показывает явное преимущество в скорости, но есть нюансы по долговечности в экстремальных условиях.
| Метод | Надежность | Время монтажа | Цена | Сложность |
|---|---|---|---|---|
| WAGO | Высокая | Секунды | Средняя | Очень низкая |
| Скрутка | Низкая | Минуты | Бесплатно | Низкая |
| Пайка | Очень высокая | Долго | Низкая | Высокая |
| Винтовые клеммы | Средняя | Минуты | Низкая | Средняя |
| Опрессовка (гильзы) | Максимальная | Средне | Средняя | Средняя |
Средняя стоимость одной рычажной клеммы на 3 контакта составляет от 40 до 80 рублей. Упаковки по 50 или 100 штук выходят выгоднее. Покупать рекомендую только в крупных строительных гипермаркетах или у официальных дистрибьюторов. В сомнительных онлайн-магазинах часто продают копии, которые выглядят идентично, но плавятся при нагрузке.
Профессионалы ценят WAGO за предсказуемость результата. Я однажды столкнулся с ситуацией, когда в старом доме при замене проводки использовал дешевые аналоги. Через месяц одна из клемм в коробке оплавилась из-за плохого прижима. После этого я перешел только на оригинал. Домашние мастера часто хвалят систему за то, что больше не нужно мучиться с изолентой, которая со временем отклеивается от стен.
Часто задаваемые вопросы:
Можно ли использовать в алюминиевых проводах?
Да, но только серии с контактной пастой (например, 2241) или рычажные 221, если алюминий многожильный. Для жесткого алюминия лучше использовать спецсерии.
Нужна ли дополнительная паста?
В моделях 221 она не нужна. В сериях для алюминия она уже заложена внутрь.
Можно ли соединять медь и алюминий?
Да, клеммники WAGO специально созданы для этого, так как пружина исключает прямой химический контакт металлов в некоторых моделях или разделяет их.
Что будет, если перетянуть провод?
Перетянуть невозможно, так как зажим пружинный, а не винтовой.
Безопасно ли использовать в ванной?
Да, если клеммы находятся внутри герметичной распределительной коробки.
Можно ли использовать в силовых линиях на 3.5 кВт?
Да, стандартные клеммы на 32А легко выдерживают такую нагрузку.
Как понять, что клемма подделка?
У оригинала четкие надписи, ровные швы пластика и очень тугой, четкий ход рычага.
Для обеспечения безопасности всегда используйте средства защиты: перчатки и очки. Работа с электричеством требует строгого соблюдения правил ПУЭ. Никогда не производите монтаж под напряжением. При работе с химическими очистителями для контактов обеспечьте проветривание помещения. Помните, что неправильно смонтированный узел в силовой проводке может привести к короткому замыканию.
