Монтаж системы контроля доступа и видеодомофона

Монтаж системы контроля доступа начинается с четкого плана. Обычно установка занимает от 4 до 8 часов работы. Бюджет на базовый комплект стартует от 7 000 рублей. Правильное подключение видеодомофона и электромеханического замка гарантирует безопасность жилья. Теперь разберем процесс детально.

Особенности подготовки к электромонтажу

Работа с электрикой требует базовых навыков. Я всегда оцениваю сложность по количеству пролетов кабеля и типу стен. Важно понимать разницу между сетевым напряжением 220В и питанием электроники 12В. Место для монитора выбираю на уровне глаз, чтобы было удобно видеть гостя. Вызывную панель ставят так, чтобы в кадр попадало лицо, а не макушка посетителя.

Комплект необходимых материалов

Для качественного монтажа закупаю всё разом, чтобы не бегать в магазин по мелочам. Основной упор делаю на качество кабеля, так как плохой провод даст помехи на видео.

• Монитор видеодомофона с реле управления замком.

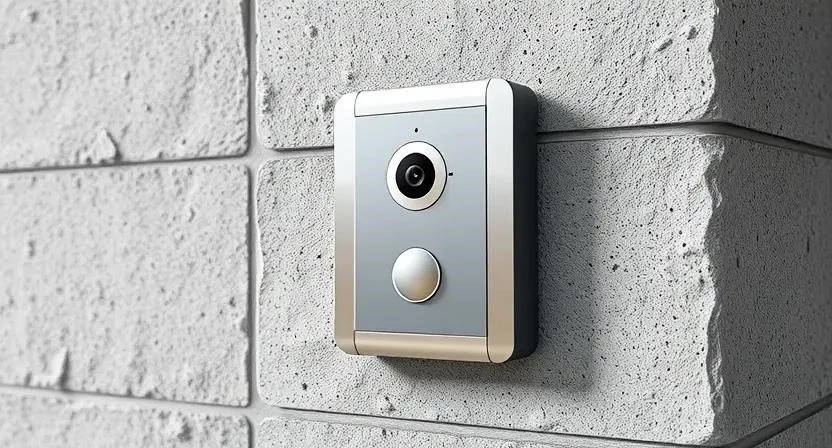

• Вызывная панель с камерой и кнопкой вызова.

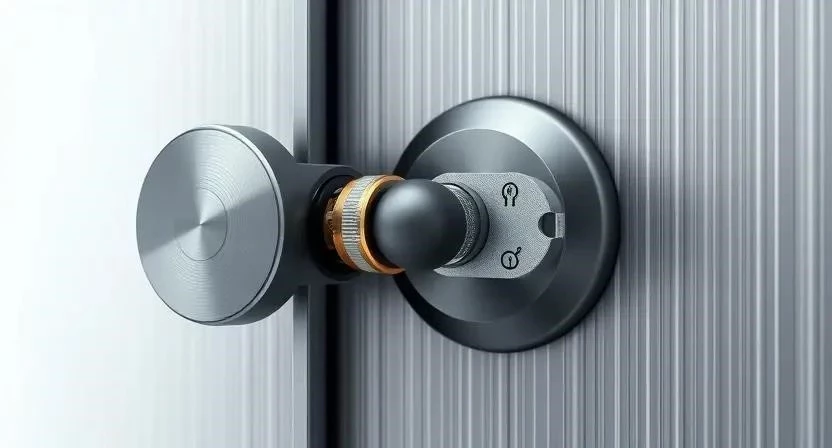

• Электромеханический замок (нормально-закрытый или нормально-открытый).
• Блок питания на 12В (с запасом по току).
• Кабель КВК или медный четырехжильный провод.
• Клеммники для надежной коммутации.
• Монтажные коробки для скрытых соединений.
• Дюбель-гвозди и саморезы по металлу/бетону.
• Изолента или термоусадка для изоляции.

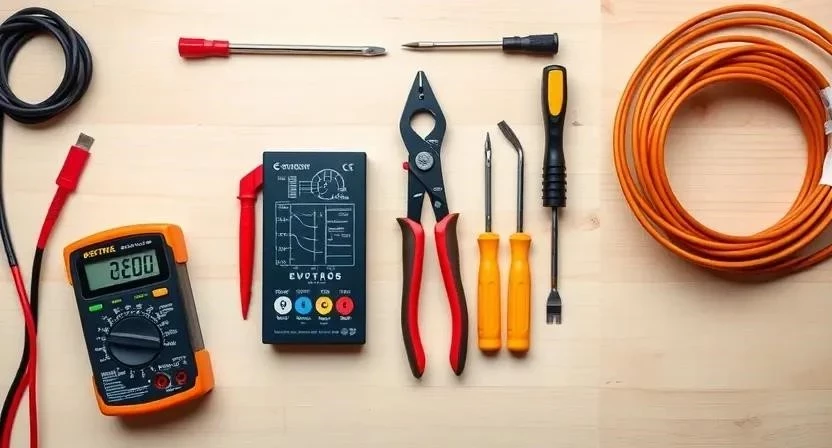

Инструментарий для монтажа

Использую только проверенный инструмент. Дешевые отвертки слизывают шлицы на мелких винтах клеммников, что превращает работу в кошмар.

• Мультиметр — проверю полярность и наличие напряжения.
• Стриппер — быстро снимаю изоляцию, не повреждая жилы.
• Набор отверток (крестовая и плоская) — для затяжки контактов.
• Перфоратор — сверлю отверстия под замок и панель.
• Строительный уровень — чтобы монитор не висел криво.
• Бокорезы — аккуратно обрезаю лишние куски провода.
• Пассатижи — помогаю при затягивании кабеля в гофру.
• Маркер — размечаю точки сверления.

Организация рабочего пространства

Перед началом работы застилаю пол пленкой. Стружка от бетона и пластиковая обрезка кабеля забиваются в щели, выметать их потом очень долго. Я всегда держу под рукой пылесос, чтобы сразу убирать мусор после сверления. Трассы прокладки кабеля планирую так, чтобы провод не пересекался с силовыми линиями 220В — иначе на экране появятся полосы.

Разметка и подготовка поверхностей

Прикладываю вызывную панель к стене и отмечаю центры отверстий. Если стены из гипсокартона, использую специальные дюбели-бабочки. Для прокладки кабеля штроблю стену или ставлю аккуратные кабель-каналы. Я заметил, что многие забывают проверить глубину штробы, из-за чего кабель перегибается под острым углом и может переломиться. Надежность креплений проверяю легким рывком перед установкой оборудования.

Пошаговый процесс установки и подключения

Работаю по строгому алгоритму. Однажды я решил пропустить этап проверки полярности и сжег блок питания — с тех пор только по схеме.

1. Установка вызывной панели и замка (1.5 часа). Креплю устройства к поверхности, фиксируя их саморезами.
2. Прокладка кабельных линий (2 часа). Протягиваю кабель от панели к монитору и от монитора к замку.
3. Подключение блока питания к сети 220В (30 мин). Подсоединяю БП в распределительную коробку, соблюдая технику безопасности.
4. Коммутация питания к монитору (30 мин). Подаю 12В на соответствующие клеммы монитора.
5. Соединение вызывной панели с монитором (40 мин). Соединяю линии аудио, видео и кнопку вызова.
6. Подключение электромеханического замка к реле (40 мин). Использую контакты NO/COM для управления замком.
7. Установка и подключение кнопки выхода (30 мин). Монтирую кнопку у двери, замыкающую цепь открытия.
8. Проверка полярности и соединений (20 мин). Прозваниваю цепи мультиметром перед подачей тока.
9. Первый запуск и тестирование (20 мин). Проверяю звук, картинку и щелчок замка.
10. Настройка параметров видео (30 мин). Регулирую яркость и контрастность монитора.

Технические нюансы монтажа

Сечение кабеля имеет решающее значение. Если использовать слишком тонкий провод, произойдет падение напряжения, и замок просто не откроется. Я рекомендую медный кабель сечением не менее 0.5 мм². Влажность воздуха влияет на электромеханику, поэтому на улице ставлю панель с защитой IP65. Всегда проверяю совместимость: если замок рассчитан на 12В, а БП выдает 24В, электроника сгорит мгновенно.

Типичные ошибки новичков

Чаще всего люди путают «плюс» и «минус» при подключении питания. Я однажды видел случай, когда мастер использовал обычный телефонный провод для замка — в итоге замок срабатывал через раз из-за высокого сопротивления.

1. Перепутанная полярность питания.
2. Использование слишком тонкого кабеля (падение напряжения).
3. Отсутствие заземления корпуса в металлических дверях.
4. Неправильный выбор типа замка (например, установка нормально-открытого там, где нужно закрытие при отключении света).
5. Плохая затяжка винтов в клеммниках, что ведет к искрению.
6. Монтаж монитора слишком высоко или низко.

Расчет итоговой стоимости

Цена зависит от выбранного сегмента оборудования. Своими руками сэкономить можно существенно, особенно на стоимости работ мастера.

Обслуживание системы после запуска

Электромеханика любит уход. Раз в полгода я смазываю механизм замка силиконовой смазкой, чтобы ригель ходил плавно. Проверяю затяжку контактов в клеммниках, так как от вибраций двери они могут разболтаться. Если монитор поддерживает обновления ПО, обновляю его раз в год для стабильной работы функций.

Сравнение вариантов систем

Выбор между электромеханическим и электромагнитным замком зависит от задач. В своем опыте я заметил, что магнитные замки лучше подходят для офисов с большим потоком людей, так как там нет движущихся частей. Беспроводные системы удобны при отсутствии возможности штробить стены, но требуют замены батареек. Умные замки с биометрией — это топ по комфорту, но и цена у них в разы выше.

Ответы на частые вопросы

Какой кабель лучше использовать? Рекомендую КВК или медный многожильный провод. Он гибкий и имеет низкое сопротивление.

Что делать, если замок не открывается? Первым делом проверьте напряжение на клеммах замка мультиметром в момент нажатия кнопки открытия.

Можно ли подключить замок без блока питания? Нет, электромеханическому замку нужно питание 12В для срабатывания соленоида.

Как увеличить дистанцию между панелью и монитором? Используйте кабель с большим сечением жил, чтобы минимизировать потерю напряжения.

Как подключить вторую кнопку выхода? Параллельно первой кнопке, чтобы любая из них замыкала цепь открытия.

Нужен ли отдельный предохранитель? Желательно поставить предохранитель на 2-3А в цепь питания, чтобы защитить плату монитора при коротком замыкании в замке.

Как защитить систему от молнии? Установите сетевой фильтр или стабилизатор напряжения на входе питания 220В.

Безопасность при работе

Всегда отключаю автоматический выключатель в щитке перед началом коммутации. Работаю в диэлектрических перчатках. При сверлении бетонных стен обязательно надеваю защитные очки и респиратор, чтобы бетонная пыль не попала в легкие. Никогда не соединяю провода «скруткой» с изолентой в скрытых полостях — только клеммники или пайка с термоусадкой.
