Монтаж светодиодного освещения требует точного расчета мощности и подбора совместимых компонентов. Ошибка в вольтаже или перегрузка драйвера приводят к выходу оборудования из строя или мерцанию света. Обычно базовый комплект для комнаты обходится в 3 000–7 000 рублей, а время установки занимает от 4 до 8 часов. Правильно подобранные схемы подключения светодиодной ленты: как выбрать блок питания и усилитель, позволяют создать надежную систему без риска короткого замыкания. Грамотный подход гарантирует равномерную яркость по всей длине профиля.
Базовые знания для старта
Перед тем как брать в руки инструменты, я рекомендую честно оценить свои навыки работы с электрикой. Работа с напряжением 220В опасна для жизни, поэтому все соединения должны быть изолированы. Основной момент — выбор вольтажа. Ленты бывают на 12В и 24В. Если перепутать и подать 24В на ленту 12В, светодиоды сгорят мгновенно. Я всегда проверяю маркировку на самой ленте перед покупкой блока питания.

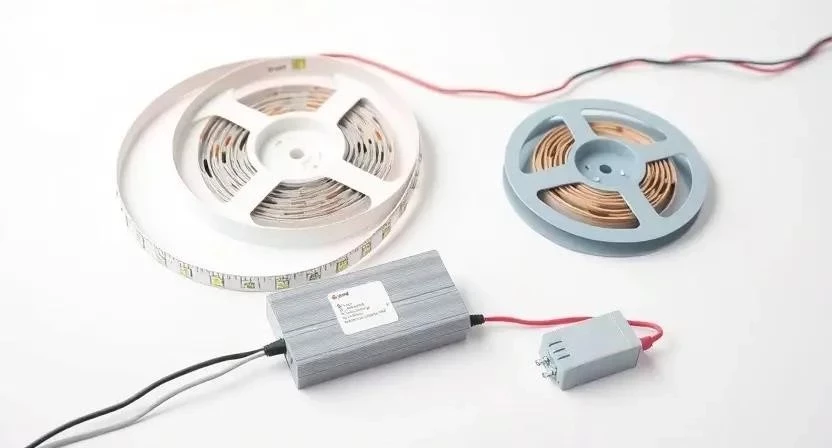

Комплектующие для монтажа
Для качественной работы понадобится определенный набор материалов. Не стоит покупать самые дешевые китайские блоки без сертификатов, так как они часто перегреваются и шумят.
- Светодиодная лента (одноцветная или RGB).
- Блок питания (драйвер) с соответствующей мощностью.
- Усилители сигнала для длинных участков.
- Медный многожильный провод (сечение 0.5–1.5 мм²).
- Коннекторы (зажимные или паяльные).
- Алюминиевый профиль с рассеивателем.
- Монтажная коробка для скрытия БП.
- Изолента или термоусадочные трубки.
| Материал | Расход на 1 метр | Средняя цена за ед. | |
|---|---|---|---|
| Лента (стандарт) | 1 м | 300 руб. | 1500 руб. |
| Профиль алюминиевый | 1 м | 450 руб. | 2250 руб. |
| Провод медный | 1.2 м | 30 руб. | 150 руб. |
| Блок питания (60Вт) | 1 шт. | 1200 руб. | 1200 руб. |
| Рассеиватель | 1 м | 100 руб. | 500 руб. |
Я однажды сэкономил и купил самый дешевый блок питания без вентиляции. Через месяц он начал издавать противный писк, а затем просто сгорел, утянув за собой часть ленты. Теперь я использую только проверенные бренды с запасом по мощности.
Инструментарий мастера
Для чистого монтажа без «соплей» из проводов нужен правильный инструмент. Пайка всегда надежнее коннекторов, поэтому паяльник обязателен.
- Паяльник (мощностью 40-60 Вт).
- Припой с канифолью или флюсом.
- Стриппер для зачистки изоляции.
- Мультиметр для проверки полярности.
- Отвертка с набором бит.
- Канцелярский нож.
- Двусторонний скотч (если профиль не имеет своего).
Организация пространства
Сначала я делаю разметку мест установки ленты. Важно заранее определить, где будет находиться блок питания — он должен быть доступен для обслуживания, но скрыт от глаз. Защищаю мебель и отделку пленкой, чтобы капли флюса или пыль от сверления не испортили интерьер. Организую рабочее место с хорошим освещением, так как пайка мелких контактов требует концентрации.
Работа с основанием
Поверхность должна быть идеально чистой. Я очищаю стены или потолок от пыли сухой тряпкой, затем прохожусь изопропиловым спиртом для обезжиривания. Если клеить ленту прямо на гипсокартон, она отвалится через пару месяцев. Поэтому я устанавливаю алюминиевый профиль. Он не только служит радиатором для охлаждения светодиодов, но и выравнивает плоскость. Проверяю ровность профиля строительным уровнем перед окончательной фиксацией.
Процесс установки по этапам
Соблюдайте технику безопасности: все работы по соединению компонентов выполняйте при полностью отключенном питании 220В. Используйте защитные очки при резке профиля.
- Расчет мощности (10 мин). Считаю общую мощность ленты (Вт/метр × длина).
- Подбор БП (15 мин). Выбираю блок с запасом 20-30% от расчетной мощности.
- Разметка и резка (20 мин). Режу ленту строго по специальным меткам-ножницам.
- Пайка контактов (40 мин). Припаиваю провода к медным площадкам ленты.
- Соединение с БП (30 мин). Подключаю ленту параллельно, чтобы избежать падения яркости.
- Установка усилителя (30 мин). Монтирую усилитель, если общая длина превышает 5 метров.
- Подключение усилителя (20 мин). Соединяю усилитель с основным блоком питания.
- Монтаж контроллера (20 мин). Устанавливаю диммер или RGB-контроллер в цепь.
- Проверка полярности (15 мин). С помощью мультиметра проверяю «+» и «-».
- Фиксация проводов (30 мин). Укладываю кабели в кабель-каналы или за профиль.
- Первый запуск (10 мин). Включаю сеть и проверяю равномерность свечения.
- Финальный монтаж (20 мин). Закрепляю все элементы в итоговых позициях.
Я всегда использую термоусадочные трубки для изоляции мест пайки. Это выглядит аккуратно и исключает случайное замыкание, если провод коснется металлического профиля.
Технические тонкости
Температурный режим критичен для блока питания. Если замуровать его в глухую стену, он перегреется и сгорит. Оставляйте зазор для вентиляции. Еще один важный момент — падение напряжения. Чем длиннее провод от БП до ленты, тем слабее будет свет в конце. Чтобы этого избежать, использую медный провод с бóльшим сечением. Усилители сигнала незаменимы для RGBW лент, так как они передают управляющий сигнал без потерь, питая каждый сегмент отдельно.
Типичные промахи новичков
Самая частая ошибка — последовательное соединение лент длиной более 5 метров. В итоге начало светит ярко, а конец — тускло. Я помню, как в одном проекте подключил 10 метров в одну линию, и разница в яркости была видна невооруженным глазом. Также новички часто игнорируют охлаждение, клея ленту на дерево или пластик, из-за чего светодиоды деградируют и начинают менять цвет.
Смета и финансовая сторона
Стоимость реализации зависит от выбора компонентов. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует наличия инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (5м) | 4500 | 4500 | 0 |
| Работа по монтажу | 0 | 3000 | 3000 |
| Настройка и запуск | 0 | 1000 | 1000 |
| Расходники (припой, изолента) | 300 | 0 (входит в работу) | -300 |
| 4800 | 8500 | 3700 |
Эксплуатация и обслуживание
После завершения работ раз в полгода протирайте рассеиватели профиля от пыли влажной салфеткой. Если заметили мерцание или локальное потускнение, проверьте надежность контактов в местах пайки или зажимах коннекторов. Срок службы качественного БП составляет 5-7 лет, а светодиодов — до 50 000 часов при условии правильного охлаждения.
Другие способы реализации
Сейчас популярны умные блоки питания с Wi-Fi, которые позволяют управлять светом со смартфона. Для тех, кто не хочет возиться с драйверами, существуют ленты на 220В, но они имеют громоздкие соединители и режутся каждые 50-100 см. Что касается способа соединения, я всегда выбираю пайку. Коннекторы удобны, но со временем они окисляются или просто вылетают из пазов.
| Критерий | Пайка | Коннекторы | |
|---|---|---|---|
| Надежность | Высокая | Средняя/Низкая | Пайка лучше |
| Скорость монтажа | Медленно | Очень быстро | Коннекторы быстрее |
| Срок службы | Долгий | Склонны к окислению | Пайка долговечнее |
| Требования к навыкам | Нужен опыт | Справится любой | Коннекторы проще |
| Эстетика | Компактно | Громоздко | Пайка аккуратнее |
| Длина провода (м) | Падение напряжения (В) | Влияние на яркость |
|---|---|---|
| 1-2 м | 0.1 — 0.2 | Незаметно |
| 3-5 м | 0.3 — 0.6 | Легкое снижение |
| 6-10 м | 0.8 — 1.5 | Заметное потускнение |
| 11-15 м | 1.6 — 2.5 | Критическая потеря |
| 16+ м | Высокое | Требуется усилитель |
| Пункт проверки | Что проверить | Статус |
|---|---|---|
| Полярность | Совпадение + и — на БП и ленте | [ ] |
| Изоляция | Отсутствие голых проводов | [ ] |
| Закрепление | Надежность фиксации профиля | [ ] |
| Мощность | Запас БП не менее 20% | [ ] |
| Контакты | Отсутствие люфта в пайке | [ ] |
Ответы на частые вопросы
Почему лента светит тусклее в конце? Это происходит из-за падения напряжения в медных дорожках ленты. Решение — параллельное подключение питания к началу и концу линии.
Можно ли подключать две ленты к одному блоку? Да, если суммарная мощность обеих лент не превышает мощность БП с учетом запаса 20%.
Зачем нужен усилитель светодиодной ленты? Он берет питание напрямую от БП и передает только сигнал управления, что убирает падение яркости на длинных участках.
Какой провод выбрать для подключения? Рекомендую медный многожильный провод ПВС или ШВВП сечением от 0.5 до 1.5 мм² в зависимости от тока.
Что делать, если блок питания сильно греется? Убедитесь, что он не закрыт плотно, обеспечьте приток воздуха или замените его на более мощный.
Как рассчитать амперы для блока питания? Разделите общую мощность ленты (Вт) на напряжение (12В или 24В). Например: 60Вт / 12В = 5А.
Можно ли использовать блок питания от другого устройства? Только если вольтаж строго совпадает, а ампераж блока выше или равен требуемому лентой.
Как подключить ленту к обычному выключателю? Выключатель ставится в разрыв провода 220В, который идет к блоку питания.
