Обустройство электрики в мастерской начинается с точного расчета нагрузки на сеть. Ошибка в подборе кабеля приводит к перегреву жил и может вызвать пожар. Стоимость качественного медного кабеля сейчас высока, но экономия на сечении обходится дороже. Планирование и расчеты занимают около одного дня, а сам монтаж в среднем помещении длится 3-5 дней. Правильный расчет сечения провода для мастерской: как выбрать правильно и безопасно — это залог долгой работы станков.
Базовые знания перед монтажом
Для работы нужно понимать связь между мощностью прибора в киловаттах (кВт) и силой тока в амперах. Основным документом здесь выступают правила ПУЭ, где четко прописаны нормы допустимых нагрузок. Я всегда опираюсь на эти стандарты, чтобы избежать перегрузки сети. Сложность работ зависит от количества оборудования и необходимости штробления стен. Расчеты по формулам занимают минимум времени, но требуют предельной внимательности.
Что купить для электромонтажа

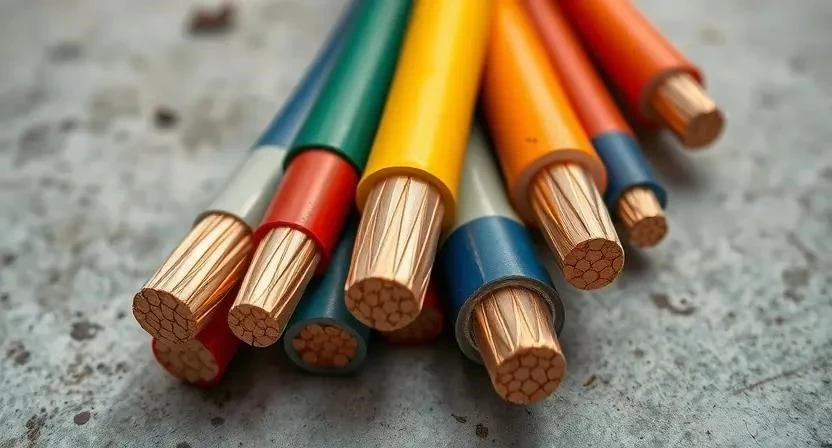

Я рекомендую использовать только медный кабель ВВГнг, так как он не поддерживает горение. Для прокладки по стенам обязательно берем гофротрубу, которая защитит изоляцию от механических повреждений. В щиток устанавливаются автоматические выключатели и шины заземления. Соединения в коробках выполняются через качественные клеммники.
- Кабель ВВГнг 3х2.5 мм² (для розеток) — 50-100 м
- Кабель ВВГнг 3х4 мм² (для мощных станков) — 20-50 м
- Гофротруба ПВХ 20 мм — 50 м
- Подрозетники для бетона/гипсокартона — 10 шт.
- Автоматические выключатели (16А, 25А) — 5-8 шт.
- Клеммники Wago или винтовые — 30 шт.
- Распределительные коробки — 5-7 шт.
- Крепеж (дюбель-хомуты) — 100 шт.
Расход материалов рассчитывается исходя из периметра помещения и высоты установки розеток. Обычно я добавляю 10% запаса на обрезки и изгибы.
| Материал | Примерный расход на 20 м² | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 60 м | 70 руб/м | 4200 |
| Кабель ВВГнг 3х4 | 30 м | 110 руб/м | 3300 |
| Гофротруба | 70 м | 25 руб/м | 1750 |
| Автоматы | 6 шт | 400 руб/шт | 2400 |
| Расходники (клеммы, дюбели) | 1 комплект | 1500 руб | 1500 |
Инструментарий мастера

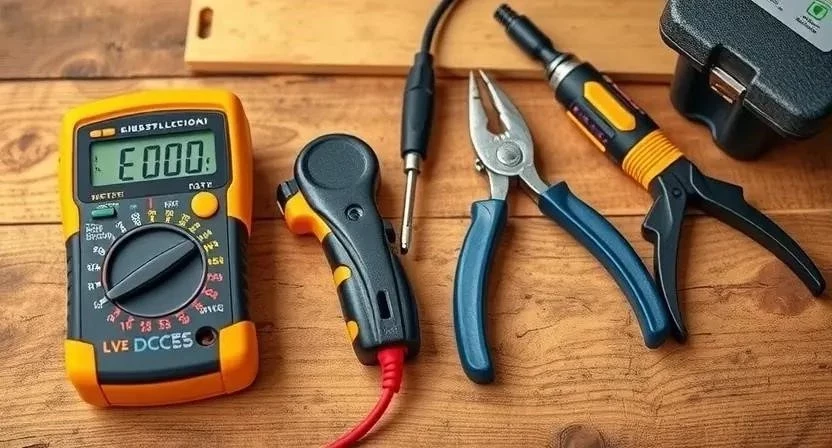

Качественный инструмент ускоряет работу в несколько раз. Для зачистки жил я использую стриппер, чтобы не повредить медную жилу ножницами. Мультиметр необходим для проверки целостности линии и замера напряжения. Перфоратор применяется для штробления и сверления отверстий под подрозетники. Если нет своего профессионального оборудования, проще взять его в аренду на несколько дней.
- Стриппер для зачистки изоляции
- Цифровой мультиметр
- Набор диэлектрических отверток
- Перфоратор с насадками
- Строительный уровень
- Плоскогубцы и пассатижи
- Рулетка и маркер
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб) |
|---|---|---|---|
| Стриппер | Снятие изоляции | Обязательно | 800 |
| Мультиметр | Проверка цепи | Обязательно | 1500 |
| Перфоратор | Штробление | Обязательно | 5000 |
| Уровень | Выравнивание розеток | Желательно | 600 |
| Отвертки | Монтаж контактов | Обязательно | 1200 |
Организация пространства
Сначала я определяю точные места расстановки станков. Это важно, чтобы розетки не оказались за корпусом оборудования. Трассы прокладки кабеля планируются по кратчайшему пути с учетом углов помещения. Все лишние предметы выносятся из мастерской. Поверхности, которые могут быть засыпаны пылью, я накрываю пленкой.
Подготовка стен и пола

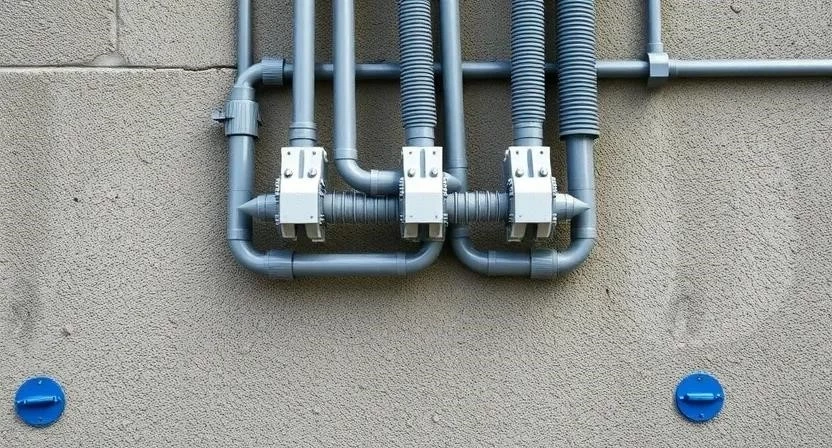

Разметка линий проводки выполняется с помощью уровня и карандаша. Я стараюсь вести кабель строго вертикально и горизонтально. Для скрытого монтажа выполняется штробление стен, для открытого — устанавливаются кабель-каналы или клипсы для гофры. После штробления поверхность обязательно очищается от пыли пылесосом. Я всегда проверяю надежность креплений, чтобы гофра не провисала со временем.
Технология монтажа по шагам
Процесс установки электропроводки своими руками требует строгого соблюдения последовательности. Я однажды решил сэкономить и проложил кабель без гофры в гараже — через год крысы перегрызли изоляцию. Теперь только в защите.
- Составление списка всех потребителей и их мощности (30 мин).
- Расчет суммарной нагрузки на каждую линию (30 мин).
- Определение силы тока по формуле I = P / (U * cos φ) (20 мин).
- Подбор сечения по таблице ПУЭ с запасом 20-30% (20 мин).
- Выбор номинала автоматического выключателя под сечение кабеля (20 мин).
- Прокладка кабеля в гофре по намеченным трассам (4-8 часов).
- Монтаж и подключение распределительных коробок (3-5 часов).
- Установка и подключение розеток и выключателей (3-4 часа).

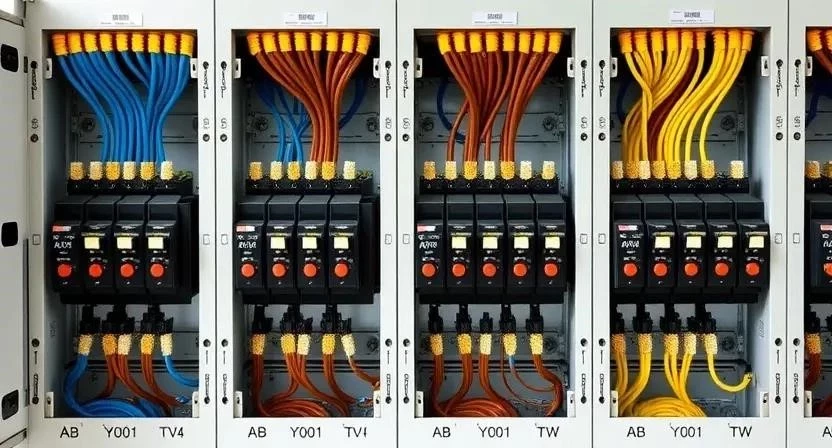

- Сборка и подключение всех линий в распределительном щитке (3-6 часов).
- Проверка целостности изоляции и заземления мультиметром (1 час).
- Тестовый запуск оборудования под нагрузкой (1 час).
- Маркировка всех линий в щитке для удобства обслуживания (30 мин).
| Мощность (кВт) | Сила тока (А) | Сечение меди (мм²) | Автомат (А) |
|---|---|---|---|
| до 3.5 | до 16 | 2.5 | 16 |
| до 5.5 | до 25 | 4.0 | 25 |
| до 7.0 | до 32 | 6.0 | 32 |
| до 11.0 | до 50 | 10.0 | 50 |
| свыше 11 | свыше 50 | 16.0 | 63 |
Технические нюансы
При выборе кабеля я всегда учитываю пусковые токи электродвигателей. В момент старта станок потребляет в 3-7 раз больше тока, чем при работе. Если поставить слишком «чувствительный» автомат, он будет выбивать при каждом включении. Также влияет температура в помещении: при сильном нагреве пропускная способность кабеля падает. При длине линии более 30 метров я увеличиваю сечение на одну ступень, чтобы избежать падения напряжения.
Когда я подключал мощный станок с большим пусковым током, автомат выбивало постоянно, пока я не заменил его на тип C, который допускает кратковременные скачки.
Ошибки при электромонтаже
Многие новички пытаются сэкономить и используют слишком тонкий провод, который начинает греться. Я видел, как у коллеги грелись скрутки в распределительной коробке, потому что он не использовал клеммники. Это прямой путь к короткому замыканию.
- Установка слишком мощного автомата на тонкий кабель (кабель сгорит, а автомат не сработает).
- Полное отсутствие заземления для оборудования с металлическим корпусом.
- Использование скруток вместо специализированных клеммников.
- Прокладка силового кабеля рядом с линиями слаботочного освещения.
- Игнорирование пусковых токов при выборе номинала защиты.
Стоимость реализации
Цена зависит от выбранных материалов и сложности прокладки. Самостоятельный монтаж позволяет сэкономить на оплате услуг электрика, но требует наличия инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 12 000 | 12 000 | 0 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Расходники и крепеж | 1 500 | 1 500 | 0 |
| 13 500 | 28 500 | 15 000 |
Эксплуатация и уход
После завершения работ я рекомендую раз в год проверять затяжку всех винтовых контактов в щитке и розетках. От вибрации станков контакты могут ослабнуть, что приведет к искрению. Периодически стоит контролировать температуру кабеля под максимальной нагрузкой с помощью бесконтактного термометра. Срок службы современной изоляции ВВГнг составляет около 30 лет при соблюдении норм нагрузки.
Альтернативные решения
Если в мастерской стоят очень мощные станки (сварка, большие токарные), я советую использовать медные шины вместо кабеля. Это надежнее и исключает перегрев. Также эффективно разделение фаз, чтобы распределить нагрузку между разными линиями. Для особо ответственных участков применяются специализированные силовые кабели в броне, если есть риск механического повреждения.
| Характеристика | Медный провод | Алюминиевый провод | |
|---|---|---|---|
| Проводимость | Высокая | Средняя | Медь эффективнее |
| Гибкость | Высокая | Низкая (хрупкий) | Медь удобнее в монтаже |
| Надежность контактов | Стабильная | Окисляется, текучесть | Медь долговечнее |
| Цена | Высокая | Низкая | Алюминий дешевле |
| Безопасность | Высокая | Средняя | Медь безопаснее |
Часто задаваемые вопросы
Можно ли использовать алюминий в мастерской?
Я категорически не рекомендую. Алюминий хрупок и быстро окисляется, что ведет к плохому контакту и пожарам.
Какое сечение выбрать для станка 3 кВт?
Оптимально использовать медный кабель сечением 2.5 мм² и автомат на 16А.
Что будет, если сечение провода меньше нормы?
Провод будет перегреваться, изоляция расплавится, что приведет к короткому замыканию.
Нужен ли отдельный провод для каждого станка?
Для мощного оборудования — обязательно. Это упрощает обслуживание и повышает безопасность.
Как влияет длина кабеля на выбор сечения?
Чем длиннее линия, тем больше падение напряжения. При большой длине сечение нужно увеличивать.
Какой автомат ставить на кабель 2.5 мм²?
Стандартно ставится автомат на 16 Ампер.
Можно ли объединять мощные приборы на одной линии?
Нельзя. Это приведет к перегрузке кабеля и постоянному срабатыванию защиты.
Что такое ВВГнг-LS и почему он лучше?
Это кабель с низким дымовыделением (Low Smoke). При пожаре он не выделяет столько ядовитого дыма, сколько обычный ПВХ.
Меры безопасности: При работе с электричеством всегда используйте диэлектрические перчатки и очки. Обязательно обесточьте сеть перед началом монтажа и проверьте отсутствие напряжения мультиметром. Обеспечьте проветривание помещения при работе с химическими составами для штробления. Никогда не работайте с электрикой в сырых помещениях без использования УЗО.
