Организация резервного питания в частном доме требует четкого разделения основной сети и генератора. Это исключает подачу тока обратно в общую сеть, что опасно для электриков и самого оборудования. Монтаж системы занимает около 4–6 часов, а стоимость базового комплекта оборудования начинается от 5 000 рублей. Правильное подключение бензинового генератора к домашней сети через реверсивный рубильник гарантирует безопасность всех жителей и сохранность бытовой техники.
Подготовка и расчеты перед началом работ
Я всегда сначала считаю суммарную мощность всех приборов, которые должны работать при отключении света. Нельзя пытаться запитать весь дом, если генератор рассчитан только на освещение и холодильник. Для работы потребуются базовые навыки электромонтажа: умение пользоваться мультиметром и понимание принципов работы однофазной сети. Лучше всего проводить монтаж в выходной день, когда есть запас времени и доступ к электрощиту не ограничен.
Комплектующие для монтажа
Для качественной сборки системы используйте только сертифицированные товары. Дешевые аналоги часто греются под нагрузкой. Вам понадобятся следующие позиции:
- Реверсивный рубильник (переключатель ввода) на 63А;
- Кабель ВВГнг 3х4 или 3х6 (в зависимости от мощности);
- Наконечники НШВИ под сечение кабеля;
- Клеммы Wago или винтовые зажимы;
- Гофрированная труба ПВХ для защиты проводов;
- Автоматические выключатели для защиты линии генератора;
- Изолента ПВХ качественного бренда;
- Маркировочные бирки для проводов.
Расход кабеля зависит от расстояния от щитка до места установки генератора. Обычно на стандартный дом уходит от 10 до 30 метров провода.
| Материал | Количество | Расход на м/ед. | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Реверсивный рубильник 63А | 1 шт. | 1 шт. | 2 500 руб. | 2 500 руб. |
| Кабель ВВГнг 3х4 | 20 м | 1 м | 120 руб. | 2 400 руб. |
| Гофра ПВХ 20мм | 20 м | 1 м | 30 руб. | 600 руб. |
| Наконечники НШВИ | 20 шт. | 1 шт. | 10 руб. | 200 руб. |
| Автомат 25А | 1 шт. | 1 шт. | 400 руб. | 400 руб. |
Для правильного выбора провода ориентируйтесь на таблицу мощности:
| Мощность генератора | Рекомендуемое сечение кабеля | Максимальный ток | Применение |
|---|---|---|---|
| До 2.5 кВт | 2.5 мм² | 16 А | Освещение, мелкая техника |
| До 5 кВт | 4 мм² | 25 А | Средний дом, насос, холодильник |
| До 7 кВт | 6 мм² | 32 А | Большой дом, электрокотел |
| До 10 кВт | 10 мм² | 50 А | Мощное оборудование |
| Свыше 10 кВт | 16 мм² | 63 А | Промышленные нужды |

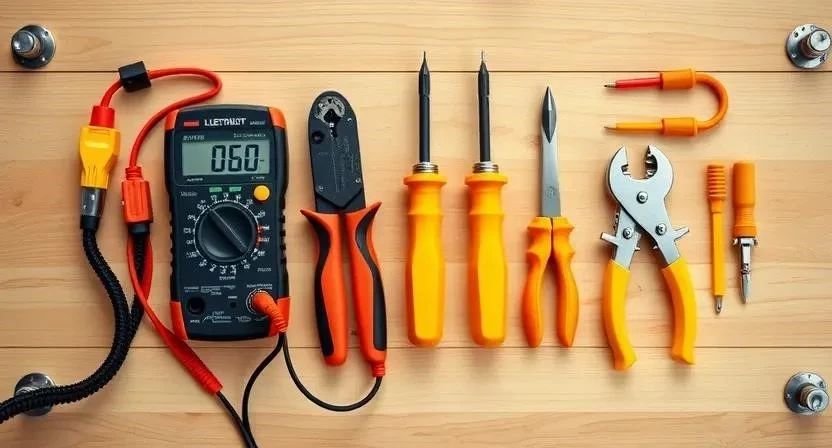

Инструментарий мастера
Без правильного инструмента работа превратится в мучение. Я рекомендую собрать весь набор заранее, чтобы не бегать в магазин в разгар процесса.
- Мультиметр — проверка напряжения и прозвонка цепей;
- Индикаторная отвертка — поиск фазы в сети;
- Стриппер — быстрая и аккуратная зачистка изоляции;
- Обжимной инструмент (кримпер) — фиксация наконечников;
- Набор отверток (крест, шлиц) — затяжка клемм;
- Перфоратор — монтаж гофры и самого рубильника;
- Бокорезы — обрезка лишних кусков провода.
Если кримпера или перфоратора нет, их проще взять в аренду на сутки, чем покупать дешевый инструмент, который сломается на втором кабеле.
Организация рабочего пространства
Сначала обеспечьте свободный доступ к электрощиту. Уберите лишние вещи, которые могут мешать движению. Самое главное — полностью отключите основной ввод питания в доме. Проверьте отсутствие напряжения индикатором. Застелите пол вокруг щитка плотной тканью или пленкой, чтобы случайно упавший винтик не потерялся в ковре или щелях пола.

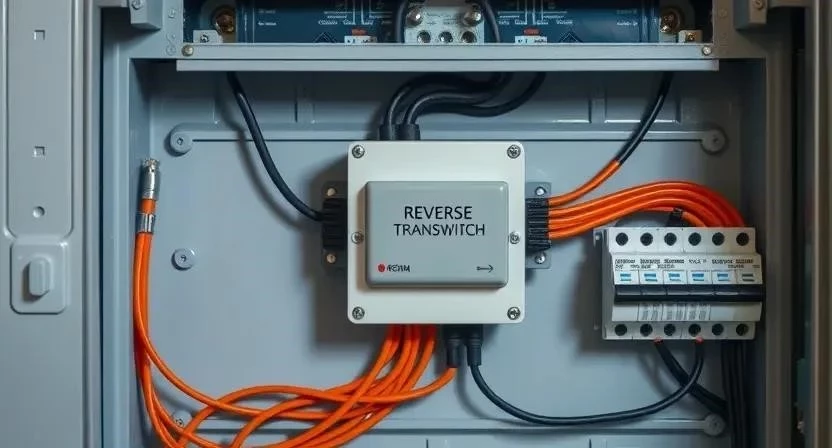

Подготовка электрощита и заземления
В щитке нужно освободить место под установку реверсивного переключателя. Если места нет, придется ставить дополнительный бокс рядом. Очистите медные шины от окислов с помощью мелкой наждачки. Внимательно осмотрите существующие провода на предмет перегибов или оплавлений. Проверьте контур заземления — оно должно быть общим для дома и генератора, чтобы избежать разности потенциалов.
Процесс установки по этапам
Монтаж требует предельной концентрации. Ошибка в одном проводе может привести к короткому замыканию. Вот как я делаю это на практике:
- Выбор и покупка рубильника (30 мин). Берите модель с запасом по току. Если генератор на 32А, ставьте рубильник на 63А.
- Разметка в щите (20 мин). Приложите устройство к DIN-рейке. Отметьте точки крепления кабелей.
- Монтаж корпуса (15 мин). Защелкните рубильник на рейке. Убедитесь, что он зафиксирован плотно.
- Подключение городского ввода (40 мин). Подведите фазу и ноль от вводного автомата к соответствующим клеммам рубильника (позиция «Сеть»).
- Подключение ввода от генератора (40 мин). Проложите кабель от внешней розетки генератора к рубильнику (позиция «Резерв»).
- Соединение с шиной дома (30 мин). Выходные клеммы рубильника соедините с общими потребителями дома.
- Подключение нулевого провода (20 мин). Соедините нули в соответствии со схемой. Перепутанный ноль — частая причина сгорания техники.
- Организация заземления (30 мин). Соедините корпус генератора и заземляющий провод сети с общей шиной заземления (PE).
- Проверка затяжки (15 мин). Пройдитесь по всем винтам. Слаблый контакт вызывает нагрев и искрение.
- Тест без нагрузки (10 мин). Включите генератор. Переключите рубильник в режим «Резерв». Проверьте напряжение мультиметром.
- Проверка режимов (10 мин). Несколько раз переведите рычаг «Сеть — 0 — Резерв». Механизм должен ходить плавно.
- Запуск под нагрузкой (20 мин). Включайте приборы по одному, начиная с самых мощных. Следите за стабильностью вольтажа.
Однажды я забыл затянуть клемму на нулевой шине, и в итоге половина дома осталась без света при первом же запуске. Теперь я перепроверяю каждый винт дважды.
| Этап работы | Время | Особенность/Нюанс |
|---|---|---|
| Разметка и монтаж | 1 час | Соблюдайте центровку для удобства кабелей |
| Коммутация проводов | 2 часа | Используйте наконечники НШВИ обязательно |
| Заземление | 30 мин | Проверка сопротивления контура |
| Тестирование | 40 мин | Постепенный ввод нагрузки |
| Уборка и маркировка | 20 мин | Подпишите провода «Сеть» и «Ген» |
Технические тонкости и нюансы
Учитывайте температурный режим кабеля. Если провод проложен в стене или в плотной гофре, он греется сильнее. Всегда берите сечение с запасом в один шаг. Проверяйте совместимость рубильника с мощностью генератора: если рубильник слишком слабый, он просто расплавится. Время переключения вручную составляет около 2–3 секунд, что приемлемо для большинства приборов, кроме серверов. Качественное заземление жизненно важно, иначе при касании корпуса генератора вас может ощутимо ударить током.
Типичные промахи новичков
Многие пытаются сэкономить на мелочах, что приводит к печальным последствиям. Я выделил основные ошибки:
- Монтаж без заземления. Это риск для жизни и оборудования.
- Тонкий кабель. Использование ПВС вместо ВВГнг или слишком малого сечения ведет к падению напряжения.
- Перепутанные фаза и ноль. Приводит к тому, что весь корпус прибора оказывается под напряжением.
- Отсутствие защиты. Установка рубильника без промежуточного автомата от генератора.
- Игнорирование затяжки. Ослабленные контакты — главный источник пожаров в электрощите.
Видел случай, когда использовали тонкий ПВС вместо ВВГнг — кабель грелся так, что изоляция начала плавиться прямо в гофре.
Экономический расчет
Стоимость реализации проекта зависит от того, кто будет выполнять работу. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует наличия инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Комментарий |
|---|---|---|---|
| Материалы и комплектующие | 6 000 | 6 000 | Цена за средний сегмент |
| Работа по монтажу | 0 | 3 500 | Включая пусконаладку |
| Расходные материалы | 500 | 500 | Изолента, стяжки, дюбеля |
| 6 500 | 10 000 | Разница в 3 500 руб. |
Экономия при самостоятельном выполнении составляет около 35%. Однако, если вы не уверены в своих силах, лучше заплатить мастеру за безопасность.
Обслуживание системы
Электрика не бывает вечной. Раз в полгода я рекомендую проверять затяжку всех винтовых соединений в рубильнике. От вибраций или перепадов температур контакты могут ослабнуть. Обязательно делайте тестовый запуск генератора перед началом отопительного сезона в октябре. Срок службы качественного реверсивного рубильника составляет 10–15 лет при условии отсутствия постоянных перегрузок.
Другие способы подключения
Существуют и иные варианты организации питания. Автоматический ввод резерва (АВР) — это премиум-вариант, который сам переключает сеть за миллисекунды. Это дорого, но удобно. Есть опасный метод — переключение через два обычных автомата. Я попробовал когда-то схему с двумя автоматами на старом дачном доме, но понял, что риск человеческой ошибки слишком велик: можно случайно включить оба и устроить мощный взрыв. Разветвители же подходят только для одного-двух приборов и не заменяют полноценный ввод в дом.
Ответы на частые вопросы
Можно ли использовать дешевые китайские рубильники?
Не рекомендую. В них часто используютсяC тонкие медные пластины, которые быстро обгорают. Лучше взять проверенный бренд.
Нужно ли менять заземление при установке генератора?
Если у вас уже есть исправный контур заземления в доме, достаточно соединить с ним корпус генератора.
Как выбрать сечение провода?
Смотрите на мощность генератора и длину кабеля. Для 5 кВт на расстояние до 20 метров идеально подходит 4 мм².
Будет ли работать газовый котел?
Да, но только если котел однофазный. Если у вас трехфазный котел, нужен специальный трехполюсный рубильник и трехфазный генератор.
Нужен ли отдельный автомат для генератора?
Да, я рекомендую ставить автомат перед рубильником для защиты самого генератора от короткого замыкания в сети дома.
Можно ли подключать генератор без рубильника, просто в розетку?
Категорически нет! Это приведет к подаче тока в городскую сеть, что может убить электрика на линии или сжечь ваш генератор при подаче основного питания.
Что делать, если напряжение с генератора прыгает?
Используйте стабилизатор напряжения после рубильника для защиты чувствительной электроники.
Я рекомендую всегда проверять напряжение мультиметром перед подачей нагрузки на дом. Безопасность превыше всего.
